КОНТРОЛЬНАЯ КАРТА
ОБЯЗАТЕЛЬНЫХ ПРОВЕРОК ПИЛОТОМ НА САМОЛЕТАХ Л-200А И Л-200Д ПЕРЕД ВЗЛЕТОМ И ПОСАДКОЙ

Проверить

Перед запуском двигателя:

Размещение к крепление груза правильное

Бензин в баках достаточно

Чехол ПВД снят

Перед выруливанием:

Отклонение рулей нормальное

Закрылки работают

Триммер нейтрально

Положение секторов управления двигателем правильное

Авиагоризонт включен

Перед взлетом:

Бензокраны основные баки

Нагнетатели и подкачивающие насосы включены

Триммер для взлета

Закрылки для взлета

Показание приборов двигателя нормальное

Отклонение рулей нормальное

Перед посадкой:

Шасси перед третьим разворотом выпущены

ПОРЯДОК РАБОТЫ С КАРТОЙ: пилот, находясь в кабине самолета читает карту и лично проверяет показания приборов, положение рычагов и рулей управления самолетом и двигателями.

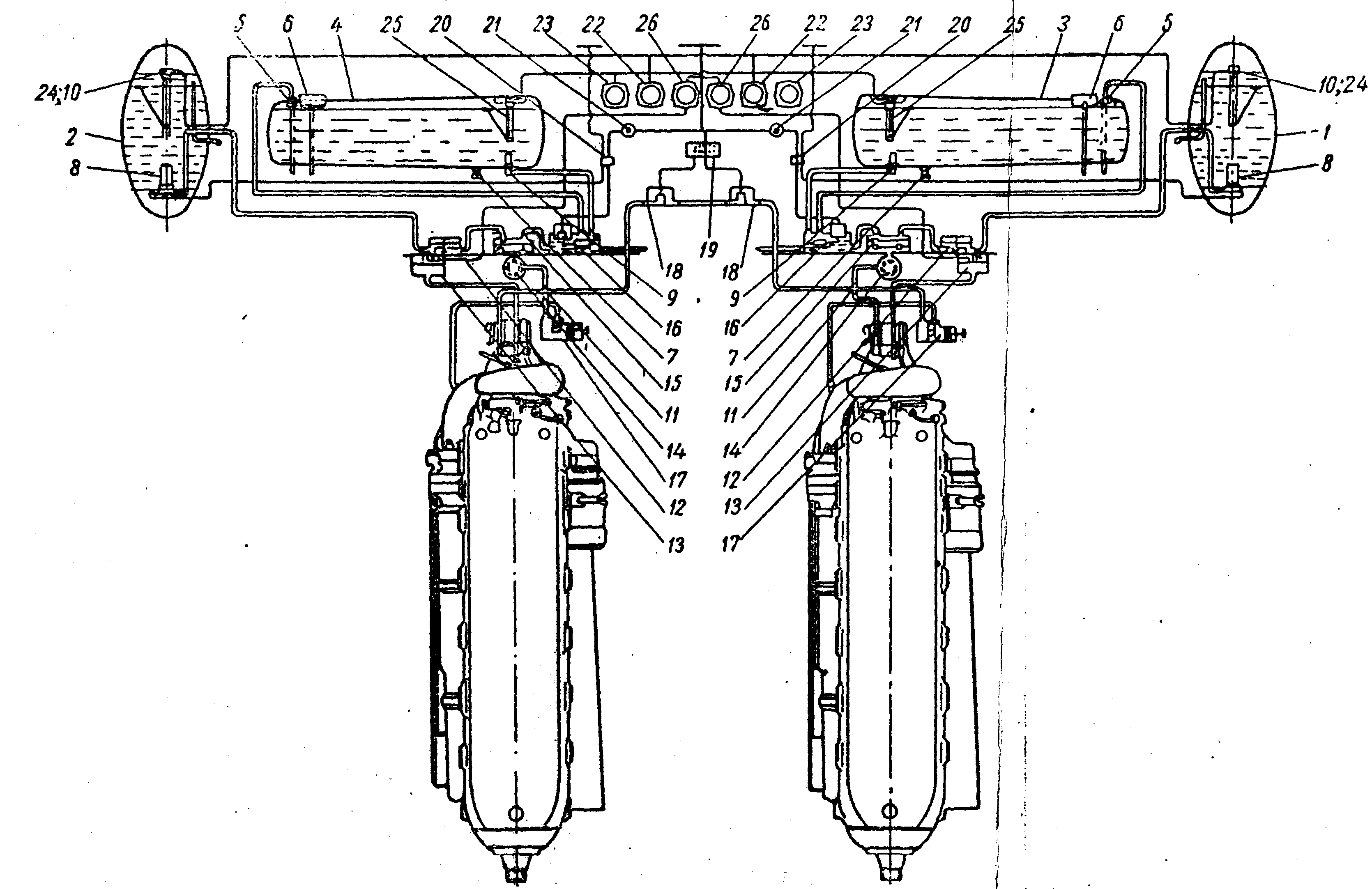

Бензосистема самолета.


1—основной бак левый; 2—основной бак правый; 3—дополнительный бак левый;
4—дополнительный бак правый; 5—штуцер дренажа; 6— заливная горловина;
7- —сливной кран; 8—подкачивающий насос; 9— штуцер забора топлива; 10—датчик бензиномера; 11—крестовина; 12— регулятор давления; 13—датчик давления;
14—бензофильтр; 15— трехходовой пожарный кран; 16 — сигнализатор минимального остатка топлива; 17—заливной шприц; 18—электроклапан; 19—кнопочный переключатель; 20—концевой выключатель; 21—лампочка сигнализации;
22—указатель бензиномера; 23—двухстрелочный указатель бензиномера; 24—датчик бензиномера основного бака; 25—- датчик бензиномера дополнительного бака;
26 — четырехстрелочный индикатор двигателя.

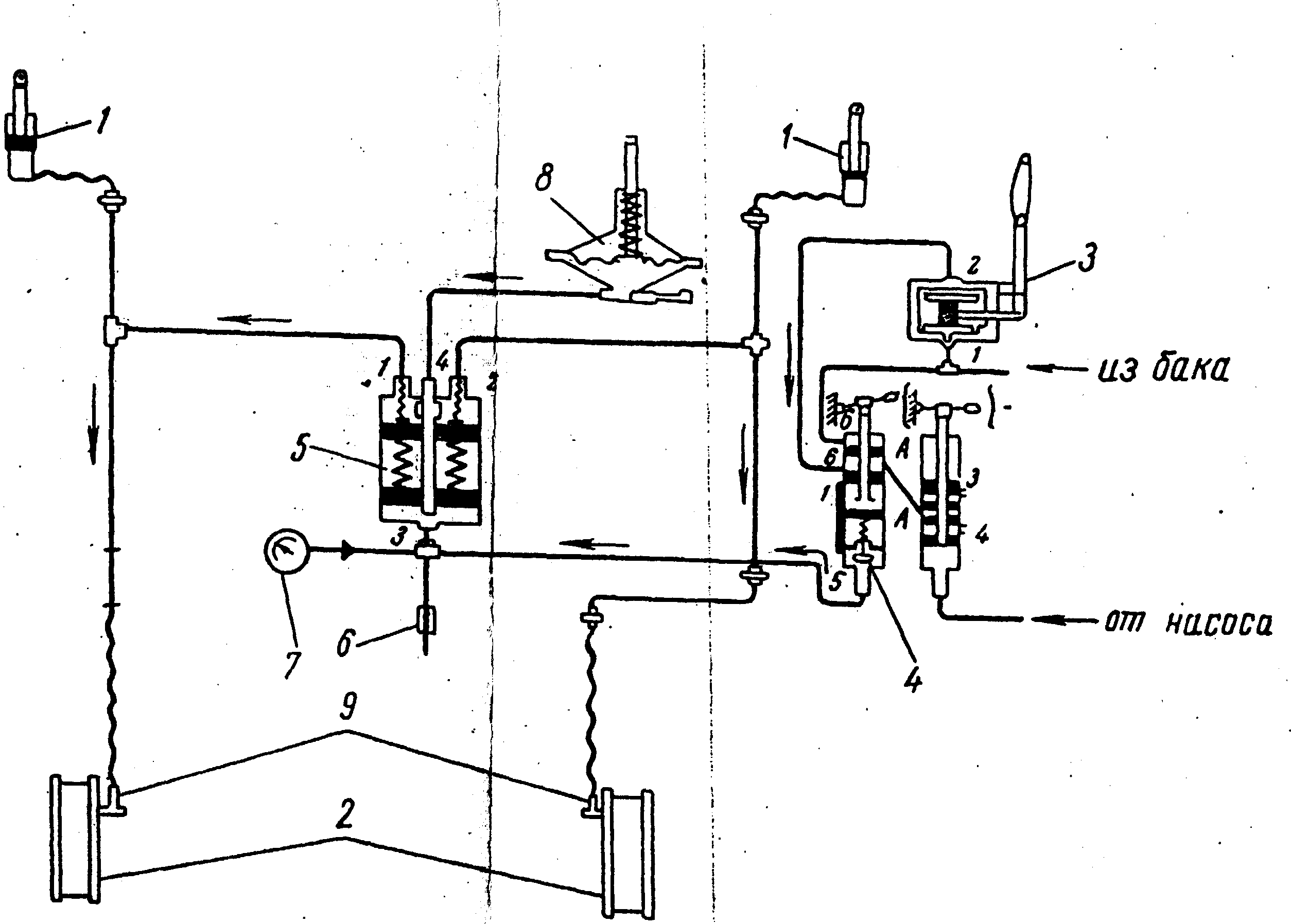

Принципиальная схема гидросистемы тормозов со стояночным тормозом:


1—ножной насос LUN-6180; 2—колесо основного шасси с рабочим цилиндром тормоза; 3—аварийный ручной насос; 4—переключатель стояночного тормоза и аварийного выпуска шасси и закрылков LUN-7313; 5— цилиндр стояночного тормоза LUN-6170;
6—предохранительный клапан LUN-7554; 7—манометр МГ-60; 8—компенсационный бачок LUN-6970; 9— разъемный штуцер LUN-7732.

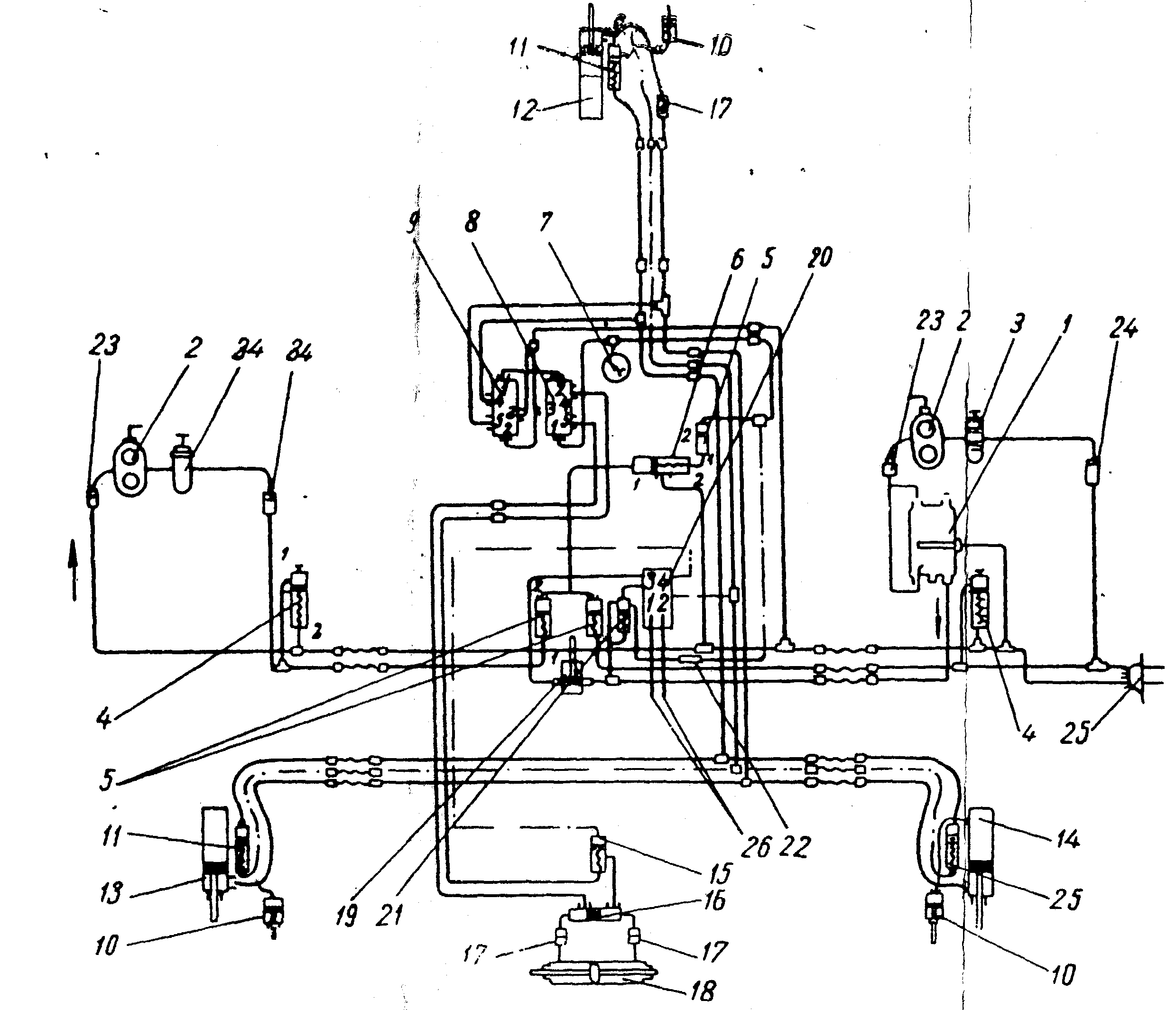

Принципиальная схема гидравлической системы с двумя насосами


1 — бак; 2—гидронасос П6121, установленный на двигателе; 3—фильтр LUN-7630; 4—предохранительный клапан LUN-7540.01; 5—обратные клапаны LUN-7532.3;
6 — регулятор расхода LUN-6440; 7—манометр МГ-80М; 5—распределитель закрылков LUN-7315; 9 - распределитель шасси LUN-7314; 10—размыкающий цилиндр шасси LUN-7180.1; 11—золотниковый переключатель цилиндра шасси LUN-7530.2; 12, 14—рабочий цилиндр основного шасси LUN-7100; 13—рабочий цилиндр переднего шасси LUN-7100; 15—золотниковый переключатель цилиндра закрылков; 16—замыкающий клапан LUN-7531; 17 - дроссельный клапан LUN-7570; 18—рабочий цилиндр закрылков LUN-7070; 19—аварийный ручной насос LUN-6100; 20—переключатель стояночного тормоза и аварийного выпуска шасси и закрылков LUN-7313; 21- предохранительный клапан LUN-7554; 22— обратный клапан LUN-7532.1; 23, 24— разъемные штуцеры LUN-7731 и LUN-7730; 25—бортовой штуцер для соединения с наземной установкой; 26—трубопроводы соединения системы стояночного тормоза.

Основные потребители электроэнергии

НАИМЕНОВАНИЕ:	Тип	К- во на самолете
Электрические авиаприборы	Комплект
Вольтамперметр	ЛУН-2741	1
Преобразователь	ПАГ-1Ф	1
Преобразователь для радиостанции	МА-100	1
Электрический подкачивающий бензонасос	ЛУН-6281	2
Электрический спиртовой насос	СН-1	1
Электрогидравлическое устройство управления воздушным винтом (только на Л-200Д)	ЛУН-7881	2
Электромеханизм управления воздушными винтами (Л-200А)	СУ-01	2
Электростартер, 1500 вт	Сцинтилла	2
Аэронавигационные огни	БАНО-45 ХС-39	2 1
Освещение кабины и облучение приборной доски	АРУФОШ-45 плафон А124	2 1
Фара посадочная.	ФС-155	1
Фара рулежная.	ФР-100	1
Указатель положения шасси	ЛУН- 1694	1
Указатель положения щитков	ЛУН-1685	1
Сирена	ПАЛ	1
Стеклоочиститель	09.942l.69a	1
Приемник воздушного давления	ПВД-6М	2
Электромагнитный кран	ЛУН-2471	2
Зуммер зажигания	ЛУН-2231	4
