| 037 | | ВАКУУМНОЕ ОБОРУДОВАНИЕ | Оборудование, предназначенное для создания и регулирования давления воздуха ниже атмосферного. |
| | 00 | Общая часть | Включает вакуум-насосы, емкости, регуляторы, трубопроводы для распределения разреженного воздуха между системами-потребителями и т. д. |
| | 10 | Распределение и источники разреженного воздуха | Часть системы, предназначенная для получения и распределения разреженного воздуха между системами-потребителями. Включает вакуумные насосы, специальные емкости и т. д. Устройства, служащие для изменения давления и сигнализации. |
| | 20 | Приборы контрольно-измерительные и сигнализаторы | Включает систему сигнализации предельного давления, датчики, приборы-индикаторы, электрическую проводку и т. д. |
| 038 | | СИСТЕМА ВОДОСНАБЖЕНИЯ И УДАЛЕНИЯ ОТБРОСОВ | Стационарные устройства и агрегаты, предназначен-ные для хранения, и подачи свежей воды, а также для хранения и удаления пользованной воды и отбросов. Включает умывальники, оборудование туалетов, бачки, клапаны т. д. |
| | 00 10 | Общая часть Снабжение питьевой водой | Часть системы, предназначенная для хранения, и подачи свежей питьевой воды. |
| | 20 | Снабжение водой для умывания | Часть системы, предназначенная для хранения и подачи воды для умывания (если она не является питьевой). Часть системы, предназначенная для сбора использованной воды и отбросов. Включает умывальники, унитазы, системы смывания и т. д. |
| | 30 | Подача воздуха | Часть системы, предназначенная для наддува расходных баков для подачи жидкости. |
| 045 | | СИСТЕМА ПОДДЕРЖКИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (СПТО) | Оборудование и связанные с ним системы, сопряженные с многочисленными бортовыми системами. Содержит информацию о порядке отыскания отказов с помощью центрального вычислительного комплекса или об обычном порядке отыскания и устранения отказов в отдельной системе или отдельном элементе. |
| 046-048 | | Резервные разделы | |
| 049 | | БОРТОВАЯ ВСПОМОГАТЕЛЬНАЯ СИЛОВАЯ УСТАНОВКА | Бортовая силовая установка, служащая для выработки и подачи одного вида или сочетания нескольких видов энергии (электрической, гидравлической, воздушной и др.). Включает собственно силовую установку и систему привода, топливную систему, систему зажигания и регулирования, электрическую проводку, приборы контроля, клапаны и различные трубопроводы вплоть до силовой установки. Не включает генераторов переменного и постоянного тока, гидронасосов и т. д. или их соединительных систем, подводящих энергию к соответствующим системам самолета. |
| 050 | | ГРУЗОВЫЕ И ВСПОМОГАТЕЛЬНЫЕ ОТСЕКИ | Отсеки вместе с местами хранения груза, а также различные элементы и вспомогательные устройства. Включает системы, предназначенные для погрузки и разгрузки грузов, и другие системы, связанные с обработкой грузов. |
| | 00 | Общая часть | |
| | 10 20 | Грузовые отсеки | Включает отсеки, предназначенные для хранения грузов. Системы, использующие элементы, которые установлены на самолете и предназначены для погрузки, разгрузки, удержания или обслуживания грузов. Включает приводные системы, направляющие ролики, защелки, фиксирующие сетки и т.д. |
| 051 | | СТАНДАРТИЗИ-РОВАННЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ, ОТНОСЯЩИЕСЯ К КОНСТРУКЦИИ ПЛАНЕРА-ОБЩИЕ СВЕДЕНИЯ | Общие сведения, относящиеся к конструкции планера в целом и не описываемые отдельно в последующих разделах, предназначенных для описания конструкции планера. |
| | 00 | Общая часть | Схема разбивки основных конструктивных элементов самолета. Схема силовых и вспомогательных элементов конструкции. Основные площади и размеры. Схема ограниченных участков. Схема зонирования. Обозначение люков и панелей. |
| | 10 | Исследование, зачистка и аэродинамическое качество поверхности | Включает определение категорий повреждений. Зачистку вмятин, трещин, царапин, коррозии и т.д. Требования к аэродинамическому качеству поверхностей самолета и допустимые значения отклонения от правильного контура, зазоров и несоответствий. |
| | 20 | Технологические процессы | Включает специальные процессы, применяемые для ремонта самолета. Не включает общие технологические процессы, описанные в разделе 20. |
| | 30 | Материалы | Описание материалов (металлических и неметаллических), включая прессованные изделия, гнутые профили, листовой материал, герметики, связующие вещества и специальные материалы, используемые для ремонта самолета. При необходимости, указываются допустимые заменители материалов и их изготовители. |
| | 40 | Крепежные детали | Описание типов и размеров крепежных деталей, а также материалов, из которых они изготовлены. Порядок установки и снятия крепежных деталей, включая подготовку отверстий. Сведения о прочности крепежных деталей и их возможных заменителях. |
| 052 | | ДВЕРИ, ЛЮКИ, СТВОРКИ | Включает двери для пассажиров и экипажа, а также грузовых отсеков, аварийные выходы, смотровые люки, электрические и гидравлические части системы, связанные с управлением дверями и т. д. |
| | 00 | Общая часть | |
| | 10 | Двери для пассажиров и экипажа | Двери, используемые для входа и выхода пассажиров и экипажа. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, трапы, поручни и т. д. |
| | 20 | Аварийные выходы | Определение по ГОСТ 21890-76. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления и т.д. |
| | 30 | Грузовые двери | Наружные двери, предназначенные для обеспечения доступа в грузовые отсеки. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, трапы, поручни и т. д. |
| | 40 | Технологические люки | Люки, предназначенные для обеспечения доступа в технические отсеки для обслуживания систем и оборудования самолета. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, поручни и т. д. |
| 052 | | ДВЕРИ, ЛЮКИ, СТВОРКИ | Включает двери для пассажиров и экипажа, а также грузовых отсеков, аварийные выходы, смотровые люки, электрические и гидравлические части системы, связанные с управлением дверями и т. д. |
| | 00 | Общая часть | |
| | 10 | Двери для пассажиров и экипажа | Двери, используемые для входа и выхода пассажиров и экипажа. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, трапы, поручни и т. д. |
| | 20 | Аварийные выходы | Определение по ГОСТ 21890-76. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления и т.д. |
| | 30 | Грузовые двери | Наружные двери, предназначенные для обеспечения доступа в грузовые отсеки. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, трапы, поручни и т. д |
| | 40 | Технологические люки | Люки, предназначенные для обеспечения доступа в технические отсеки для обслуживания систем и оборудования самолета. Включает силовую конструкцию, запорные механизмы, рукоятки, изоляцию, обивку, органы управления, встроенные ступени, поручни и т. д. |
| | 50 | Двери внутренних постоянных перегородок | Двери внутри фюзеляжа, установленные в постоянных перегородках. Включает силовую конструкцию, запорные механизмы, рукоятки, обивку и т. д. Не включает дверей, установленных в подвижных перегородках, которые включены в разд.025 |
| | 60 | Входные трапы | Трапы, использующиеся совместно с входными дверями, но не являющиеся частью их конструкции. Включает силовую конструкцию, исполнительные механизмы и органы управления, поручни и т. д. |
| | 70 | Сигнализация дверей | Часть системы, предназначенная для сигнализации о том, закрыта ли дверь и хорошо ли она заперта. Включает концевые выключатели, лампы, звонки, сирены и т. д. Не включает, сигнализацию створок шасси, описанную в разд. 032. |
| 053 | | ФЮЗЕЛЯЖ (ЛОДКА) | Определение по ГОСТ 21890—76 |
| | 00 | Общая часть | Включает обшивку, шпангоуты, стрингеры, балки пола, герметичные перегородки, дренажные отверстия, хвостовой конус, зализы крыльев и оперения, гак и т. д. |
| | 10 | Основной каркас | Основной силовой набор фюзеляжа. Включает шпангоуты, перегородки, лонжероны, стрингеры, усиления вокруг проемов. |
| | 20 | Вспомогательная конструкция | Вспомогательный силовой набор фюзеляжа. Включает полы, внутренние лестницы. Не включает подвижные перегородки, описанные в разд. 025. |
| | 30 | Обшивка (накладки) | Обшивка фюзеляжа, включая крышки лючков и листы-дублеры. |
| | 40 | Присоеденительные фитинги | Фитинги, установленные на фюзеляже и используемые для крепления дверей, крыльев, стабилизаторов, шасси, пилонов двигателей или воздушных винтов и оборудования внутри фюзеляжа. Включает также направляющие для сидений и грузовых сетей, кронштейны для приборов и т. д. |
| | 50 | Аэродинамические обтекатели-зализы | Силовая конструкция фиксированных или подвижных аэродинамических обтекателей, таких, как носовые или хвостовые обтекатели, зализы между фюзеляжем и крылом или стабилизатором. Включает зализы крыла, носовой и хвостовой конус, обтекатель радиолокационной антенны, экранирование лобовых стекол кабины экипажа, отклоняющуюся носовую часть и т. д. Не включает функциональных и эксплуатационных характеристик подвижных аэродинамических обтекателей из разд. 027. |
| 054 | | ГОНДОЛЫ ДВИГАТЕЛЕЙ, ПИЛОНЫ | Силовые элементы и связанные с ними детали, обеспечивающие размещение и подвеску силовой остановки или несущего винта. |
| | 00 10 | Общая часть Основной каркас | Включает обшивку, лонжероны, рамы, стрингеры, захваты, дренажные отверстия, лючки, зализы и т. д., а также конструкцию капотов силовой установки. Основной силовой набор гондолы двигателя или пилона. Включает шпангоуты, стенки, пожарные перегородки, стрингеры, усиления вокруг проемов и т.д. |
| | 20 | Вспомогательные конструкции | Вспомогательные силовые конструкции гондол двигателей (пилонов). Включает конструкции передних и задних кромок. Не включает обшивку и накладки. |
| | 30 | Обшивка | Включает крышки лючков, капоты и листы-дублеры. |
| | 40 | Присоединительные фитинги | Фитинги гондол двигателей (пилонов), используемые для крепления силовой установки, устройства для реверса тяги, а также различного оборудования, установленного внутри гондолы (пилона) к соответствующим ответственным элементам конструкции. |
| | 50 | Обтекатели (зализы) | Аэродинамические зализы между гондолой двигателя или пионом и конструкцией, к которой они крепятся. |
| | 60 | Реверсоры | Устройства, обеспечивающие поворот газовой струи для реверсирования тяги (если эти устройства конструктивно являются частью гондолы и не могут быть отнесены к разд. 078). |
| 055 | | ОПЕРЕНИЕ | Определение по ГОСТ 21890 - 76 включает горизонтальные стабилизаторы, руль высоты, киль, руль направления. |
| | 00 | Общая часть | |
| | 10 | Стабилизаторы | Определение по ГОСТ 21890—76. Включает лонжероны, нервюры, стрингеры, накладки, обшивку, крышки люков, триммеры, компенсаторы и т. д. |
| | 20 | Руль высоты | Определение по ГОСТ 21890—76. Включает лонжероны, нервюры, стрингеры, накладки, обшивку, крышки лючков, триммеры, компенсаторы и т.д. |
| | 30 | Киль | Определение по ГОСТ 21890—76. Включает лонжероны, нервюры, стрингеры, накладки, обшивку, крышки люков, законцовки и т. д. |
| | 40 | Руль направления | Определение по ГОСТ 21890—76 Включает лонжероны, нервюры, стрингеры, накладки, обшивку, крышки лючков, триммеры, компенсаторы и т, д. |
| | 50 | Присоединительные фитинги | Фитинги на стабилизаторе (киле), используемые для крепления стабилизатора (киля), рулей высоты, триммеров, руля направления зализов (обтекателей) и оборудования, установленного внутри стабилизатора. |
| | 60 | Хвостовые балки | Балки, осуществляющие силовую связь крыльев с хвостовым оперением. Включает обшивку, шпангоуты, стрингеры, створки, обтекатели и т. д. |
| 056 | | ФОНАРЬ, ОКНА | Окна фюзеляжа и кабины экипажа, лобовые стекла и подвижная часть фонаря. |
| | 00 10 | Общая часть Окна и остекление кабины Окна пассажирского салона | Включает также окна в дверях Определение по ГОСТ 21890—76. Включает стекла и рамы сдвижных и неподвижных окон и лобовых стекол, рукоятки, запорные механизмы и т. д. |
| | 20 | Окна дверей | Не включает лючки или смотровые (наблюдательные) окна. |
| | 30 | Смотровые и наблюдательные окна | Включает стекла и рамы вестибюлей, туалетов, буфета-кухни и гардероба, а также защиту от обмерзания и т. д. Включает стекла и рамы дверей, предназначенных для входа пассажиров, экипажа и обслуживающего персонала. Не включает окна аварийных выходов. Окна, предназначенные для осмотра отсеков и оборудования внутри и снаружи самолета, а также астролюки, используемые для астронавигации, и люки защиты специальных устройств. |
| | 40 | Фонарь | Включает стекла, рамы и т. д. Фонарь кабины экипажа. Включает систему герметизации стекла и рамы. |
| 057 | | КРЫЛО | Определение по ГОСТ 21890—76. |
| | 00 | Общая часть | Включает лонжероны, обшивку, нервюры, стрингеры, конструкции баков-кессонов, захваты, дренажные отверстия и т. д. Включает также конструкцию закрылков, элеронов и интерцепторов |
| | 10 | Силовой набор | Включает лонжероны, нервюры, стрингеры, конструкцию баков-кессонов, силовые элементы подвесных баков, усиления вокруг проемов и т. д. |
| | 20 | Вспомогательные конструкции | Вспомогательные конструкции крыла. Включает переднюю и заднюю кромки, законцовки, силовые перегородки для крепления топливных и водяных мягких баков. Не включает накладки и обшивку. |
| | 30 | Обшивка (накладки) | Обшивка крыла, включая лючки и листы-дублеры. |
| | 40 | Присоединительные фитинги | Фитинги на крыле, используемые для крепления фюзеляжа, гондол, пилонов и шасси к крылу и различного оборудования, уставленного внутри крыла. |
| | 50 | Поверхности управления | Конструкция съемных аэродинамических поверхностей, крепящихся к крылу. Включает элероны, закрылки, интерцепторы, триммеры, тормозные устройства, компенсаторы и т.д. |
| 058-059 | | Резервные разделы | |
| 060 | | СТАНДАРТИЗО-ВАННЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ, ОТНОСЯЩИЕСЯ К ВОЗДУШНЫМ ВИНТАМ ВОЗДУШНЫЕ ВИНТЫ | Стандартизованные технологические процессы применительно к эксплуатации и ремонту воздушного винта. Определение по ГОСТ 21664—76. Включает гидравлический или электрический привод управления шагом винта с его насосами, моторами, регулятором, генераторами переменного тока и блоками, служащими для управления углом установки лопастей винта независимо от того, встроены эти блоки в двигатель или расположены вне его. Обтекатель, втулки винта, синхронизаторы и т. д. Включает тормозные устройства, рычаги, ролики, тросы, выключатели, электрическую проводку, трубопроводы и т. |
| 061 062 | | Воздушные винты НЕСУЩИЙ ВИНТ (ВИНТЫ) | Втулка в сборе и лопасти несущего винта, включая автомат перекоса в сборе и узел вала винта, если он не является неотъемлемой частью редуктора. |
| | 00 | Общая часть | |
| | 10 | Лопасти несущего винта | Лопасти несущего винта в сборе, включая термопары (электрические резисторы) системы противообледенения. |
| | 20 | Втулка винта | Включает втулку несущего винта, а также муфты, обтекатель втулки винта, вал винта и автомат перекоса, если втулка и вал образуют неразъемный узел |
| | 30 | Вал винта и автомат перекоса | Применяется, если не включен в подраздел 20. |
| | 40 | Приборы контроля | Часть системы, предназначенная для индикации работы или включения систем несущего винта. Включает лампы, измерительные приборы, выключатели, электрическую проводку и т.д. |
| 063 | | ПРИВОД НЕСУЩЕГО ВИНТА | Включает все устройства, передающие механическую энергию на несущий винт, а именно: элементы соединительной муфты двигателя, приводной вал, узлы муфты свободного хода, редуктор, его механизмы, системы и элементы крепления. |
| | 00 10 | Общая часть Соеденительные муфты двигателя и редуктора | Приводной вал между двигателем и главным редуктором, а также муфта свободного хода. |
| | 20 | Редукторы | Часть системы, приводящая в движение несущий винт. Включает механизм для отбора мощности и вспомогательные устройства, но не включает сами вспомогательные устройства (генераторы переменного тока, гидравлические насосы и т.д.). Включает систему смазки редуктора и тормозное устройство несущего винта, если такое тормозное устройство является частью редуктора. |
| | 30 | Подвески и узлы крепления | Штанги подвески и система демпфирования вибраций, обеспечивающие крепление редуктора к планеру. |
| | 40 | Приборы контроля | Часть системы, предназначенная для индикации работы или включения систем несущего винта. Включает лампы, измерительные приборы, выключатели, электрическую проводку и т. д. |
| 064 | | РУЛЕВОЙ ВИНТ | Включает все устройства, предназначенные для обеспечения тяги, противодействующей реактивному моменту несущего винта, а также втулку рулевого винта. Не включает противообледенительную систему рулевого винта (раздел 30). |
| | 00 | Общая часть | |
| | 10 | Лопасти рулевого винта | Лопасти рулевого винта в сборе, включая термопары (электрические резисторы) системы противообледенения. |
| | 20 | Втулка рулевого винта | Втулка рулевого винта, если она является самостоятельным узлом. |
| | 30 | Резервный | |
| | 40 | Приборы контроля | Часть системы, предназначенная для индикации работы или включения систем рулевого винта. Включает лампы, измерительные приборы, выключатели, электрическую проводку и т.д. |
| 065 | | ПРИВОД РУЛЕВОГО ВИНТА | Включает все устройства, передающие мощность на рулевой винт (приводные валы, подшипники, редукторы). |
| | 00 10 20 | Общая часть Валы Редукторы | Включает приводные алы, подшипники, шарнирные муфты. Включает промежуточный редуктор. Редуктор рулевого винта. |
| | 30 40 | Резервный Приборы контроля | Часть системы, предназначенная для индикации работы или включения систем рулевого винта. Включает лампы, измерительные приборы, выключатели, электрическую проводку и т.д. |
| 066 | | СИСТЕМА СКЛАДЫВАНИЯ ЛОПАСТЕЙ И КОНЦЕВОЙ БАЛКИ | Включает систему, обеспечивающую автоматическое или ручное складывание лопастей несущего винта и (или) концевой балки. |
| | 00 10 | Общая часть Лопасти несущего винта | Часть системы, обеспечивающая складывание лопастей несущего винта. Включает механические, гидравлические и электрические устройства, установленные на вертолете. |
| | 20 | Концевая балка | Часть системы, обеспечивающая складывание концевой балки. Включает механические, гидравлические и электрические устройства, стационарно установленные на вертолете. |
| | 30 | Управление и приборы контроля | Часть системы, предназначенная для управления складыванием лопастей и для индикации работы системы. Включает блоки управления, световые табло с надписями, индикаторы, электрическую проводку и т.д. |
| 067 | | УПРАВЛЕНИЕ ВИНТАМИ | Система, обеспечивающая ручное управление положением вертолета в пространстве. Включает рычажный и тросовый механизмы органов управления общим шагом, циклическим шагом несущего винта и управления по курсу, другие механизмы, а также систему индикации и контроля. |
| | 00 10 | Общая часть Управление несущим винтом | Часть системы, управляющая циклическим и общим шагом лопастей несущего винта. Включает ручку «шаг-газ», ручку продольно-поперечного управления циклическим шагом и соответствующие механизмы рычажного и тросового управления, соединительные и смешивающие узлы, а также систему искусственной загрузки. Кроме того, включает систему индикации положения органов управления. |
| | 20 | Управление рулевым винтом (управление по курсу) | Часть системы, обеспечивающая изменение направления полета вертолета (управление по курсу). Включает педали управления рулевым винтом, соответствующие механизмы рычажного и тросового управления, качалки, образующие все вместе канал управления по курсу, а также систему индикации положения органов управления. |
| | 30 | Система гидроусиления управления | Часть системы, которая включает источник питания для системы гидроусиления управления винтами. Включает предохранительные клапаны, электромагнитные клапаны, обратные клапаны, гидравлические аккумуляторы и оборудование, необходимое для работы системы, а также системы, предназначенные для контроля и индикации работы. |
| 070 | | СТАНДАРТИЗО-ВАННЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ, ОТНОСЯЩИЕСЯ К СИЛОВОЙ УСТАНОВКЕ | Стандартизованные технологические указания применительно к практике эксплуатации и ремонта силовой установки. Общие сведения о силовой установке, креплении двигателей, капотах, воздухосборниках и т. д. Данный раздел предназначен для включения общей информации, ограничений и проводимых работ. |
| 071 | | СИЛОВАЯ УСТАНОВКА Общая часть Резерв Стартовые ускорители | В РЭ в этом разделе излагают замену двигателей, опробование, ведения об установке ускорителей (дополнительная силовая установка) и т. д. Не включает описания силовой конструкции, помещенной в разд. 054. Фитинги и кронштейны, используемые для установки оборудования внутри гондолы двигателя. Электрические кабели, жгуты приводов, электрические соединители, обслуживающие различные системы силовой установки и используемые при монтаже и демонтаже двигателя. |
| 072 | | ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ | Не включает электрической проводки, которая описывается в других разделах. |
| | 00 10 | Общая часть Редуктор и трансмиссия (Турбо Винтовой Двигатель) | |
| | 20 | Входное устройство | Часть силовой установки, которая регулирует расход воздуха и направляет его к двигателю. Включает ручки управления, тросы, исполнительные механизмы, электрическую проводку, трубопроводы, механические передачи, заслонки, системы сигнализации, указатели положения и т. д. |
| | 30 | Узел компрессора | Не включает элементы конструкции, являющиеся общими с силовой конструкцией планера, которые должны быть описаны в разд. 054. |
| | 40 | Камера сгорания (основная) | Часть силовой установки, которая используется для отвода за пределы двигательной установки жидкостей и суфлированных паров из двигателя. Включает трубопроводы, бачки, клапаны и т. д. |
| 073 | | ПОРШНЕВОЙ ДВИГАТЕЛЬ | |
| | | И.т.д. | |

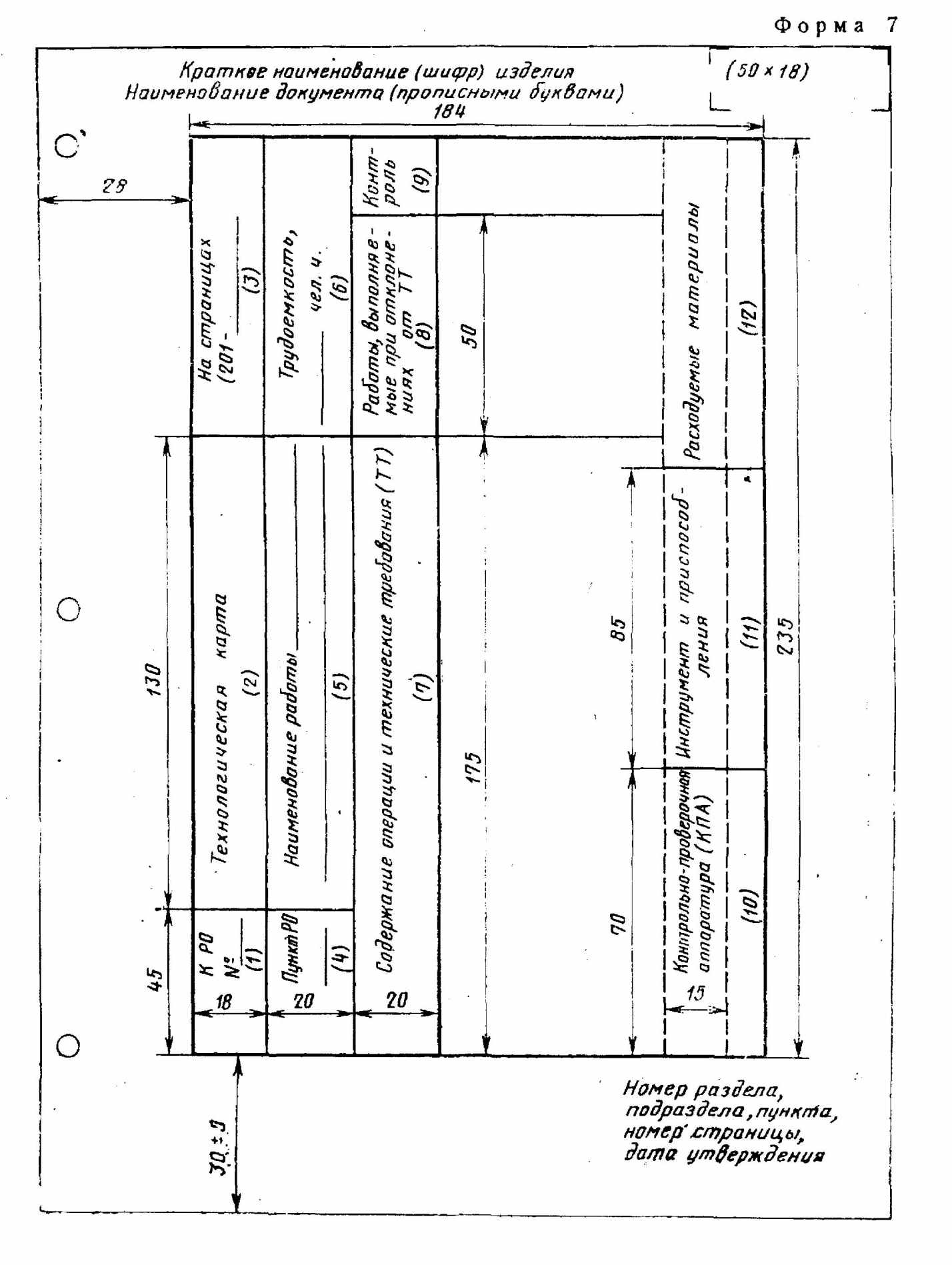

Приложение 2 Технологическая карта

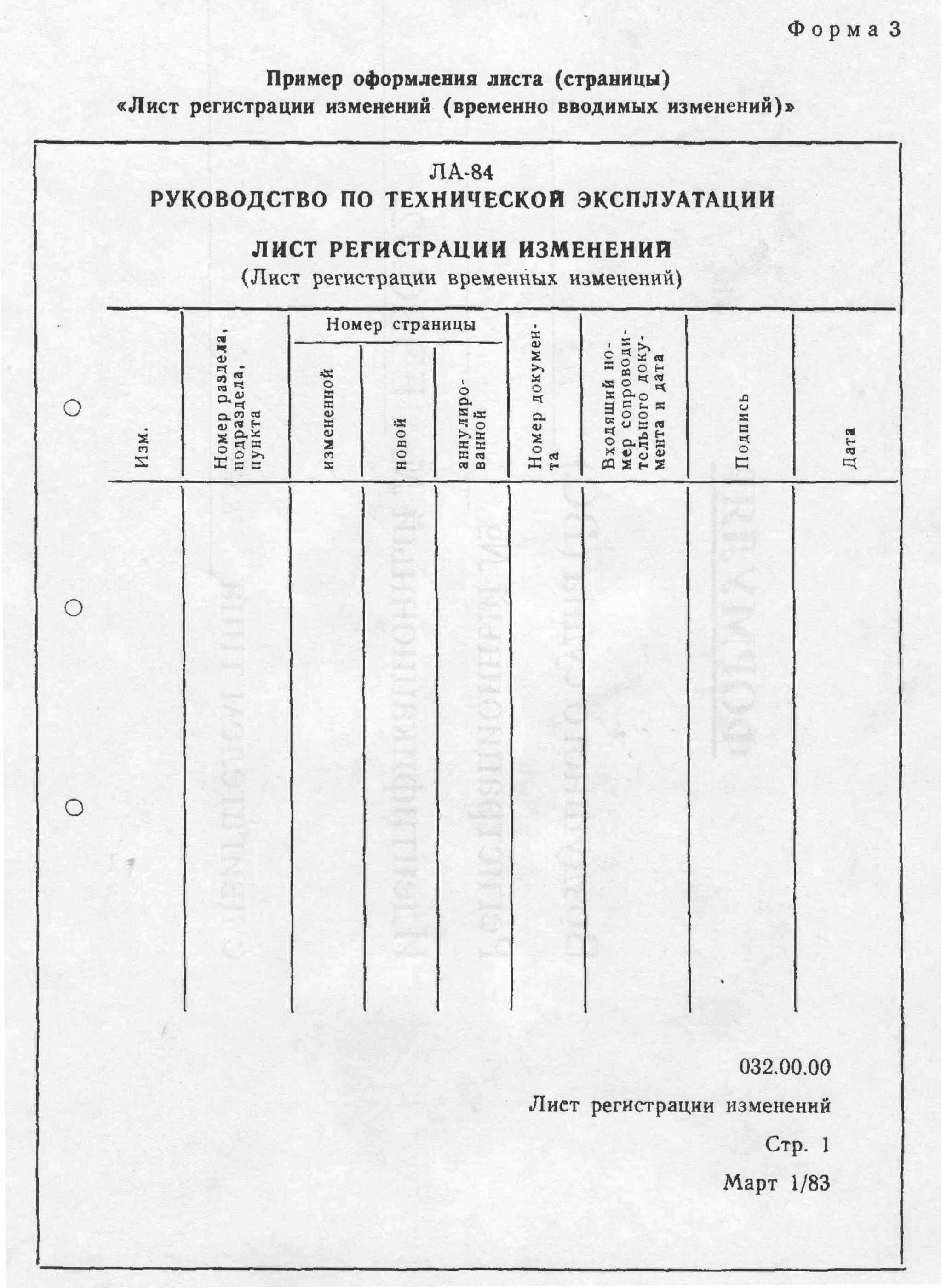

Приложение 3 Лист регистрации изменений
