Правила электротехнической безопасностиСостояние изоляции проводов проверяют не реже одного раза в месяц, а осмотр подвижных контактов, переключателей, рубильников и клемм — не реже одного раза в три дня. Напряжение холостого хода на зажимах генератора или трансформатора не должно превышать 110 В для машин постоянного тока и 70 В для машин переменного тока. Сварочные машины должны находиться под наблюдением специалистов. Установку и ремонт их могут производить только электромонтеры. Корпусы сварочной аппаратуры и источников тока необходимо заземлять. Кроме того, обязательно должно быть заземлено свариваемое изделие. Заземление сварочных агрегатов на контур производят присоединением медного провода сечением не менее 6 мм2 или железного сечением не менее 12 мм3 к какой-либо точке корпуса и к трубе диаметром 37—50 мм, длиной 1—2 м. Трубу закапывают в землю. Вместо трубы можно использовать полосовую сталь толщиной не менее 4 мм, сечением 48—50 мм2. Категорически запрещается использовать контур заземления в качестве обратного провода сварочной цепи. При появлении напряжения на частях аппаратуры и оборудования, не являющихся токоведущими, необходимо прекратить сварку и вызвать мастера или дежурного электрика. Номинальная сила тока плавких предохранителей не должна превышать указанного в схеме. Установку стационарных сварочных трансформаторов и ссылка скрыта следует выполнять так, чтобы ширина свободного прохода между токоведущими частями была не менее 1,5 м. Все электросварочные установки снабжают пусковыми реостатами, а также измерительными приборами, обеспечивающими возможность непрерывного | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 20 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| контроля за работой установки. Устройства для переключений должны быть защищены кожухами, но иметь свободный подход. Электросварочные установки снабжают схемами и инструкциями, объясняющими назначение каждого При дуговой электросварке открытой дугой, а также при ссылка скрыта оплавлением и газовой сварке и особенно резке брызги расплавленного металла разлетаются на значительные расстояния, вызывая пожарную опасность. Поэтому сварочные цехи должны сооружаться из негорючих материалов. Используемые для этой цели деревянные постройки должны быть оштукатурены или окрашены огнестойкой краской. В местах сварки недопустимо скопление воспламеняющихся смазочных материалов, обтирочной ветоши и т. п. При газовой сварке и ссылка скрыта возможность взрывов и пожаров обусловлена также применением таких веществ, как кислород, ацетилен, метан, пары бензина и керосина, которые в смеси с воздухом могут взрываться при повышении температуры или давления, С медью, серебром и ртутью ацетилен образует соединения, которые могут взорваться при температуре выше 120° С от ударов и толчков. При воспламенении барабана с карбидом или ацетиленового генератора для тушения огня необходимо пользоваться сжатым азотом или углекислотными огнетушителями. Для быстрой ликвидации очагов пожара вблизи места сварки всегда должны находиться бочка с водой и ведро, ящик с песком и лопата, а также ручной огнетушитель. Пожарные краны, рукава, стволы, огнетушители, песок, и другие средства пожаротушения необходимо содержать в исправности и хранить в определенных местах по согласованию с органами пожарного надзора. Пожар может возникнуть не сразу, а спустя некоторое время после окончания работ. Поэтому при окончании работы необходимо внимательно проверить, не тлеет ли что-нибудь, не пахнет ли дымом и гарью. Средства индивидуальной защиты при производстве сварочных работссылка скрыта применяют в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 21 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| производственных процессов, архитектурно-планировочными решениями и средствами коллективной защиты. В зависимости от назначения средства индивидуальной защиты подразделяют согласно ГОСТ 12.4.011 — 89 на следующие классы:
Средства индивидуальной защиты должны выдаваться в соответствии с Типовыми отраслевыми нормами бесплатной выдачи рабочим и служащим специальной одежды, специальной обуви и других средств индивидуальной защиты, утвержденными Постановлением Министерства труда и социального развития Российской Федерации от 16 декабря 1997 г. № 63. Специальная защитная одежда в соответствии с ГОСТ 12.4.011— 89 предусматривает для сварщиков костюмы, куртки и брюки с защитными свойствами «Тр», обеспечивающие защиту от искр и расплавленного металла. В зимнее время используется спецодежда с защитными свойствами «Тн», обеспечивающая защиту от воздействия холодного воздуха (Тн 30) | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 22 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| — до температуры -30 °С). В соответствии с ГОСТ 12.4.103 — 83 специальная обувь для сварщиков в теплый период — это кожаные ботинки с защитными свойствами «Тр», имеющие наружные металлические носки и предназначенные для защиты ног от теплового излучения, контакта с нагретыми поверхностями, от окалины, искр и брызг расплавленного металла. В зимний период предусматриваются валенки. Индивидуальные средства защиты органов дыхания применяются в исключительных случаях, когда средствами вентиляции невозможно обеспечить предельно допустимые концентрации пыли и газов в зоне дыхания работника. Если при сварке концентрация газов (озон, оксиды углерода и азота) в зоне дыхания не превышает предельно допустимую, а концентрация пыли больше допустимой, то сварщики должны быть обеспечены противопылевыми респираторами (рис. 8). В случае превышения предельно допустимой концентрации пыли и газов при работе в замкнутых и труднодоступных помещениях (емкостях) сварщики обеспечиваются дыхательными приборами с принудительной подачей чистого воздуха (рис. 9). К приборам такого типа относятся и шланговые противогазы ПШ-2-57 и РМП-62 или дыхательные автоматы АСМ.  Воздух, поступающий в дыхательные аппараты из компрессора, не должен содержать капель воды, масла, пыли, паров углеводородов и окиси углерода.Рис. 8. Патронный респиратор: 1 — полумаска; 2 — клапан вдоха; 3 — фильтрующий патрон; 4 — клапан выдоха | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 23 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||

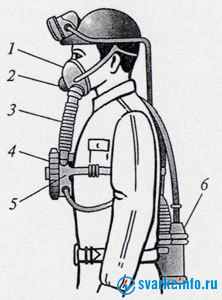

 Рис. 9. Респиратор с принудительной фильтрацией: 1 — полумаска; 2 — клапан выдоха; 3 — шланг; 4— фильтрующий патрон; 5 — микровентилятор; 6 — аккумуляторная батарея Для защиты лица и глаз от действия излучения электрической дуги и брызг расплавленного металла сварщики должны пользоваться ссылка скрыта, а газорезчики и подсобные рабочие — ссылка скрыта. Закрытые очки (рис. 10) с непрямой вентиляцией, обеспечивающие защиту от вредного воздействия прямых ультрафиолетовых лучей, предназначены для подсобных рабочих при электро- и газосварочных работах. Такие очки могут быть снабжены светофильтрами, защищающими глаза от прямых ультрафиолетовых и инфракрасных лучей, а также слепящего действия видимого излучения. Выбор щитка или маски диктуется характером работы.  Рис. 10. ссылка скрыта | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 24 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| При групповой сварке плавящимися электродами для защиты глаз от ультрафиолетового излучения высокой интенсивности кроме щитков и масок со светофильтрами сварщики должны пользоваться защитными очками закрытого типа с бесцветными стеклами. Швы следует зачищать от окалины и пыли в защитных очках закрытого типа. При высоком уровне шума, превышающем предельно допустимый, сварщики должны быть обеспечены антифонами. При невозможности или нецелесообразности устройства защитных ограждений рабочих мест на высоте 1 м и более рабочие должны быть обеспечены предохранительными поясами. Места крепления карабина предохранительного пояса заранее указываются руководителем работ. Выдаваемые для пользования предохранительные пояса должны быть испытаны на воздействие статической нагрузки 3 кН (300 кгс), о чем на кушаке пояса делается отметка. Испытания пояса проводятся каждые 6 мес. Промышленностью выпускается предохранительный пояс «Строитель» (ТУ 401-07-82—78), предназначенный для защиты работающих от падений при монтаже крупнопанельных зданий, выполнении каменных и отделочных работ (рис. 11, а). Пояс снабжен синтетическим фалом с амортизатором, обеспечивающим энергопоглощение при уровне динамической нагрузки не выше 4 кН. Допускается применять монтерский предохранительный пояс (рис. 11, б), предусмотренный ГОСТ 14185 — 77, для работ на воздушных линиях электропередачи. Для защиты от соприкосновения с влажной холодной землей и снегом, а также с холодным металлом как при наружных работах, так и в помещении сварщики должны обеспечиваться теплыми подстилками, матами, наколенниками и подлокотниками из огнестойких материалов с эластичной прослойкой. Кожный покров рук рабочих во время выполнения производственных операций подвергается комбинированному воздействию физических и химических факторов. Через кожу рук в организм могут проникать различные вредные вещества. Кроме того, профессиональная нагрузка на | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 25 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||

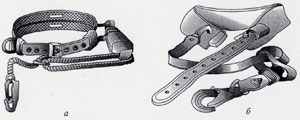

| руки иногда сопровождается их травмированием или повреждением кожного покрова.  Рис. 11. Предохранительные пояса: а — строительный; б — монтерский Одним из распространенных видов средств индивидуальной защиты рук являются рукавицы и перчатки. Специальные рукавицы (ГОСТ 12.4.010 — 75) в зависимости от используемых тканей могут быть предназначены для защиты от механических воздействий, воды, воздействия высоких температур и кислот различной концентрации. Для сварщиков предусмотрены рукавицы с защитными свойствами «Тн», «Тр». Это брезентовые рукавицы с наладонником и без него, а также с крагами для защиты рук от контакта с нагретыми поверхностями, искр и брызг расплавленного металла. Для удобства рабочего, выполняющего сварку неплавящимся электродом, брезентовые рукавицы могут быть заменены перчатками. Электросварщик допускается к выполнению работ при наличии следующих средств индивидуальной защиты:
Газосварщик (газорезчик) допускается к выполнению работ при наличии следующих средств индивидуальной зашиты: | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 26 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
При выполнении наружных работ зимой электро- и газосварщику (газорезчику) дополнительно необходимы:
В отдельных случаях в соответствии с особенностями производства по согласованию с профсоюзным комитетом и техническим инспектором труда возможна замена спецодежды: брезентового костюма — хлопчатобумажным с огнестойкой или водоотталкивающей пропиткой, суконного костюма — хлопчатобумажным с огнезащитной или кислотостойкой пропиткой, кожаных ботинок (полусапог) — резиновыми сапогами (и наоборот), валенок — кирзовыми сапогами. Срок носки спецодежды и спецобуви исчисляется со дня фактического получения их работниками. Если спецодежда (спецобувь) пришла в негодность до истечения установленного нормами срока носки по причинам, не зависящим от работника, ее заменяют другой спецодеждой (спецобувью) или ремонтируют. При этом администрация совместно с профсоюзным комитетом составляет соответствующий акт. Если же спецодежда (спецобувь) по истечении установленного срока носки пригодна к использованию, то администрация имеет право продлить его. Бывшая в употреблении спецодежда (спецобувь) стирается, дезинфицируется, | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 27 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| ремонтируется и может быть вновь выдана работникам. При этом новый срок носки в зависимости от степени изношенности устанавливает комиссия из представителей администрации и профсоюзного комитета. В случае пропажи или порчи средств индивидуальной защиты в установленных местах их хранения по причинам, не зависящим от работающих, администрация должна обеспечить их другими средствами индивидуальной защиты. В исключительных случаях, если работнику в установленный срок не была выдана спецодежда (спецобувь) и он приобрел ее сам, администрация обязана возместить ее стоимость по государственным розничным ценам и зарегистрировать спецодежду (спецобувь) как инвентарь организации. Выдача администрацией вместо спецодежды (спецобуви) материалов для ее изготовления или денежных сумм для ее приобретения не разрешается. Всю поступающую в организацию спецодежду, спецобувь и другие средства защиты принимает комиссия из представителей администрации и профсоюзного комитета, которая составляет акт о ее качестве. В случае несоответствия заявкам, государственным стандартам и техническим условиям спецодежда, спецобувь и другие средства защиты подлежат возврату поставщику с предъявлением соответствующих рекламаций. На одну из деталей принятой спецодежды (нагрудный карман, рукав, спинка и др.) несмываемой краской контрастного цвета наносится штамп (эмблема) с изображением фирменного знака и краткого наименования организации, предприятия. На внутреннюю сторону борта, подкладку пояса брюк и под воротник несмываемой краской ставится клеймо— табельный номер работающего. Спецодежда, спецобувь и другие средства индивидуальной защиты должны храниться по видам, размерам и ростам в специально оборудованных помещениях, отдельно от других материалов и предметов. Резиновая обувь и спецодежда из прорезиненной ткани должны храниться в затемненных помещениях при температуре 5... 29 °С и относительной влажности воздуха 80...70% на расстоянии не менее 1 м от отопительных приборов. | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 28 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| Диэлектрические перчатки, галоши и коврики испытывают один раз соответственно в 6 мес, 1 и 2 года. Теплая спецодежда по окончании холодного времени года сдается для организованного хранения до следующего сезона по именному списку. Перед этим она подвергается тщательной очистке, обеспыливанию и дезинфекции, просушивается и ремонтируется. Специальная одежда, специальная обувь и другие средства индивидуальной защиты выдаются по установленным нормам занятым на работах, связанных с вредными и опасными условиями труда или загрязнением, а также производимых в особых температурных условиях. Средства индивидуальной защиты приобретаются работодателем за его счет. Ответственность за своевременное и полное обеспечение работников средствами индивидуальной защиты, а также организацию контроля за правильностью их применения возложена на работодателя. При дуговой сварке используют источники тока с напряжением холостого хода от 45 до 80 В, при постоянном токе от 55 до 75 В, при переменном токе от 180 до 200 В при плазменной резке и сварке. Поэтому источники питания оборудуются автоматическими системами отключения тока в течение 0,5 ... 0,9 с при обрыве дуги. Человеческое тело обладает собственным сопротивлением и поэтому безопасным напряжением считают напряжение не выше 12 В. При работе в непосредственном контакте с металлическими поверхностями следует соблюдать следующие правила техники безопасности:
| ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 29 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||

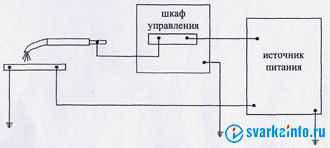

 Рис. 12. Схема заземления сварочного оборудования Поражение лучами электрической дуги. Сварочная дуга является источником световых лучей, яркость которых может вызывать ожоги незащищенных глаз при облучении их всего в течение 10 ... 15 с. Более длительное воздействие излучения дуги может привести к повреждению хрусталика глаза и полной потере зрения. Ультрафиолетовое излучение вызывает ожоги глаз и кожи (подобно воздействию | ||||||
| | | | | | Техника безопасности при работе с электросварочным оборудованием. | Лист |
| | | | | | 30 | |
| Изм. | Лист | № докум. | Подпись | Дата | ||
| прямых солнечных лучей), инфракрасное излучение может вызвать помутнение хрусталика глаза. Стены кабины должны быть окрашены в светлые тона для ослабления контраста с яркостью дуги. При работе вне кабины применяются специальные ширмы и защитные щиты. При дуговой электросварке и особенно резке брызги расплавленного металла разлетаются на значительные расстояния, что вызывает опасность пожара. Поэтому сварочные цеха (посты) должны сооружаться из негорючих материалов, в местах проведения сварочных работ не допускается скопление смазочных материалов, ветоши и других легковоспламеняющихся материалов. При газовой сварке и резке возможность взрывов и пожаров обусловлена применением горючих газов и паров горючих жидкостей, которые в смеси с воздухом могут взрываться при повышении температуры или давления. Ацетилен образует соединения с медью, серебром и ртутью, которые могут взрываться при температуре выше 120 °С от ударов и толчков. При воспламенении карбида при хранении или транспортировке и ацетиленового генератора для тушения необходимо использовать сжатый азот или углекислотный огнетушитель. Для быстрой ликвидации очагов пожаров вблизи места сварки всегда должны быть емкости с водой или песком, лопата, а также ручной огнетушитель. Пожарные рукава, краны, стволы, огнетушители должны находиться в легкодоступном месте. Пожар может начаться не сразу, поэтому по окончании сварки следует внимательно осмотреть место проведения работ, не тлеет ли что-нибудь, не пахнет ли дымом и гарью. | ||||||
