1.8. РЕШЕНИЕ ПО ОПРЕДЕЛЕНИЮ ЕДИНОЙ ТЕПЛОСНАБЖАЮЩЕЙ ОРГАНИЗАЦИИ



Тарко-Салинский филиал МУП «Пуровские коммунальные системы» в настоящее время является единственной теплоснабжающей организацией на территории Муниципального образования город Тарко-Сале.


ЧАСТЬ 2. ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ

2.1. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ ПРОИЗВОДСТВА, ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ДЛЯ ЦЕЛЕЙ ТЕПЛОСНАБЖЕНИЯ

2.1.1. Функциональная структура теплоснабжения



Единственной теплоснабжающей организацией в городе является МУП «Пуровские коммунальные системы» (Тарко-Салинский филиал), отапливающий основную часть жилого фонда. Небольшая часть жилищного фонда находится на индивидуальном отоплении, зоны действия индивидуального теплоснабжения расположены преимущественно в западной части города. Кроме того, многие предприятия производят тепловую энергию, но только для собственного потребления.

Зоны действия теплоснабжающей организации и индивидуального теплоснабжения представлены на рис. 2.1.

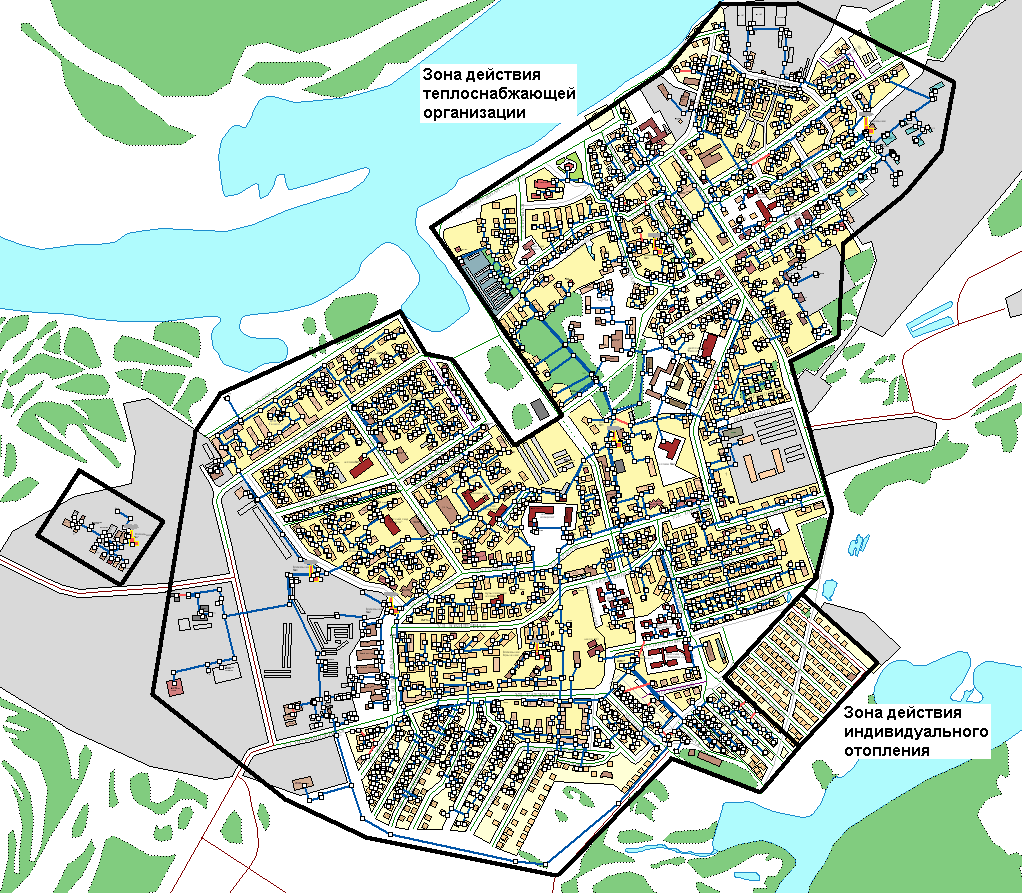

Рис. 2.1. Зоны действия теплоснабжающей организации и

индивидуального теплоснабжения.

2.1.2. Источники тепловой энергии



В отопительный сезон 2011/12 гг. источниками теплоснабжения являются котельные №1, 2, 3, 4, 6, 7 и крышная котельная (№8).

Проектный температурный график отпуска тепла котельных №1, 2, 3, 6, 7 и крышной котельной (№8) - 95/70°С. Проектный температурный график отпуска тепла котельной №4 - 130/70°С.

Система теплоснабжения котельных №1, №3 и крышной котельной №8 двухконтурная, закрытая. В первом контуре котельных №1, №3 и крышной котельной №8 вода нагревается в водогрейных котлах до температуры 105°С и далее в теплообменниках передает тепло сетевой воде второго контура. Система теплоснабжения котельных №2, 6, 7 одноконтурная, закрытая.

Котельная №4 состоит из двух блоков: «Блок№1» и «Блок№2». В каждом блоке установлено по три паровых котла типа ДЕ16-14ГМ, работающих на газообразном топливе. Установленная теплопроизводительность одного котла 9 Гкал/ч, установленная мощность всей котельной – 54 Гкал/ч.

Для нагрева сетевой воды в котельной установлено 8 (в каждом из блоков №1 и №2 – по 4 шт.) блоков подогревателей сетевой воды (БПСВ), каждый из которых состоит из пароводяного подогревателя типа ПП1-53-7-IV ОСТ 108.271.105-76 и двухсекционного охладителя конденсата типа 14-273х4000-Р-2 ТУ 400-28-429-82Е.

Для обеспечения циркуляции сетевой воды установлена общая группа из пяти сетевых насосов (см. Приложение 2).

Все котельные газовые. ГВС на котельных отсутствует за исключением котельной №4. Котельная №4 работает по графику 130/70°С, через магистральные теплосети на 7 ЦТП, внутриквартальные сети – 95/70°С. ГВС осуществляется по независимой схеме через подогреватели, установленные в ЦТП. Вода для ГВС берется из водопровода холодной воды.

Котельная №7 отапливает только промышленные предприятия в районе 2-й Речки. Крышная котельная №8 отапливает 4 жилых дома.

Все котельные имеют значительные запасы мощности (таблица 2.1).

Полный перечень основного и вспомогательного оборудования котельных и ЦТП с техническими характеристиками приведен в приложениях 1, 2.


Таблица 2.1.

Резервы мощности по котельным без учета потерь в тепловых сетях

Наименование котельной

Установленная мощность, Гкал/ч

Присоединенная нагрузка, Гкал/ч

Резерв мощности, %

Котельная №1

45,0

23,5

47,8

Котельная №2

24,1

9,9

59,0

Котельная №3

17,2

7,5

56,7

Котельная №4

32,6

22,4

31,2

Котельная №6

12,8

3,6

71,6

Котельная №7

5,4

1,2

78,7

Крышная котельная №8

2,1

1,4

33,3

Итого

139,2

69,4

50,1



Тепловой баланс по котельным за 2010 год представлен в таблице 2.2.


Таблица 2.2.

Тепловой баланс котельных за 2010 год
по данным ПТО МУП «Пуровские коммунальные системы»

Наименование объекта

Годовая выработка (по котельной), Гкал.

Реализация тепловой энергии, Гкал/год

Потребление т/э на собствен. нужды
Гкал/год

Потери в сетях, Гкал/ год

Дополнительно

Всего

в том числе:

Фактичес-кий уд. расход топлива, кг.у.т./ Гкал

Потребление топлива т.у.т./год

Потребление воды, т.м3/год

Потребление электроэнергии т.кВт/час/ год

населению

Бюджетные потребители.

прочие

котельная №1

77599

64664

35768

17506

11390

1677

11258

178,49

13551

142,388

4433

котельная №2

34340

29870

25325

2152

2393

664

3807

157,15

5292

63,176

1328

котельная №3

24507

21169

13791

5164

2214

46

3292

175,39

4290

45,247

1223

котельная №4

81873

66556

49448

9924

7184

3097

12219

352,20

27745

150,775

6366

котельная №5*

5069

4258

3551

635

72

45

767

239,58

1204

9,039

207

котельная №6

14798

13060

8976

1766

2317

128

1610

297,45

4363

26,455

1143

котельная №7

2852

2666

-

2023

644

67

118

392,30

1092

5,262

318

крышная котельная №8

4984

4975

4886

34

54

9

-

58,68

292

9,288

105

Итого

246022

207218

141746

39205

26268

5733

33071

240,67

57831

451,630

15123

*В настоящее время котельная №5 выведена из эксплуатации.
