2.3. ЭЛЕКТРОННАЯ МОДЕЛЬ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТАРКО-САЛЕ



Электронная модель системы теплоснабжения города Тарко-Сале выполнена на базе гео-информационной системы Zulu 7.0.

2.4. ПЕРСПЕКТИНЫЕ БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ ИСТОЧНИКОВ ТЕПЛОСНАБЖЕНИЯ И ТЕПЛОВОЙ НАГРУЗКИ



Потребление тепловой энергии будет увеличиваться за счет прироста строительных фондов, однако удельное потребление ресурсов должно снижаться в соответствие с требованиями Федерального закона Российской Федерации от 23 ноября 2009 г. N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» в течение пяти лет не менее чем на пятнадцать процентов с ежегодным снижением такого объема не менее чем на три процента. Снижение потребления ресурсов следует производить за счет выполнения мероприятий, рекомендованных по результатам энергетического обследования, за счет установки приборов автоматического регулирования, проведения наладочных работ в тепловых сетях, проведения модернизации паровых котлов.


Таблица 2.9.

Прогноз выработки тепловой энергии.

Наименование показателей

Рассматриваемый период, год

2011

2015

2020

2025

2030

Выработка тепла, Гкал/год

241466

275141

303513

331898

360296

Потребление на собственные нужды, Гкал/год

4713,0

4948,7

5196,1

5455,9

5728,7

Отпуск в сеть, Гкал/год

247692

270192

298317

326443

354568

Потери в сетях, Гкал/год

34670

37819

41756

45693

49630

Потребление тепла, Гкал/год

213022

232373

256561

280750

304938

Удельные расходы топлива, кг у.т./Гкал

239,5

236,3

180,0

180,0

180,0



2.5. ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ПРОИЗВОДИТЕЛЬНОСТИ ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК И МАКСИМАЛЬНОГО ПОТРЕБЛЕНИЯ ТЕПЛОНОСИТЕЛЯ ТЕПЛОПОТРЕБЛЯЮЩИМИ УСТАНОВКАМИ ПОТРЕБИТЕЛЕЙ, В ТОМ ЧИСЛЕ В АВАРИЙНЫХ РЕЖИМАХ



В качестве теплоносителя во всех системах теплоснабжения города используется вода. Техническое водоснабжение осуществляется из речного водозабора на котельную №4, далее – на другие котельные. Водоснабжение крышной котельной №8 осуществляется от сети городского водопровода. Установки химической водоподготовки на котельных №2, №6 и №7 отсутствуют. Модернизация котельных и оснащение их установками ХВП могут быть выполнены по результатам рекомендаций, приведенных в отчете об энергетическом обследовании предприятия, с дальнейшим определением перспективных балансов и максимального потребления в аварийных режимах. Перспективное потребление воды на нужды теплоснабжения, исходя из современных условий и роста потребления тепла, представлено в таблице 2.10.


Таблица 2.10.

Перспективное потребление воды для нужд теплоснабжения

Наименование показателей

Рассматриваемый период, год

2011

2015

2020

2025

2030

Потребление воды на нужды теплоснабжения, тыс м3/год

442,6

509,2

576,3

644,8

702,5



2.6. РЕШЕНИЯ ПО НОВОМУ СТРОИТЕЛЬСТВУ, РЕКОНСТРУКЦИИ И ТЕХНИЧЕСКОМУ ПЕРЕВООРУЖЕНИЮ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ



Новая котельная №1 введена в эксплуатацию в 2011 году. Котельная №3 и крышная котельная №8 с новым оборудованием и современными средствами автоматизации в ближайшее время не потребуют какой-либо модернизации и дополнительных капитальных вложений.

Котельная №7 не обслуживает социально значимые объекты, находится в промышленной зоне на значительном удалении от остальных котельных, что делает её связь (резервирование) с общей системой теплоснабжения города ненужной и невыгодной. Таким образом, в плане перспективного развития оптимальным вариантом является оставить существующую котельную в работе и производить замену оборудования по эксплуатационным показателям.

Котельная №4 является основным источником теплоснабжения города. Она расположена в промышленной зоне, рядом с котельной есть площади для возможного её расширения. В качестве недостатков можно отметить удаленность котельной от северо-восточной части города и изношенность теплообменного оборудования. Потребителей котельной №2 рекомендуется переключить на котельную №4.

Котельные №6 и №7 имеют старое оборудование (все котлы 1981-1986 г.в.), требующее модернизации. Решение по реконструкции источников тепловой энергии, обеспечивающих приросты перспективной тепловой нагрузки в существующих и расширяемых зонах действия источников тепловой энергии, заключается в строительстве новых котельных №6 и №7 на месте существующих или рядом с ними.

В электронном виде приведена схема перераспределения перспективных тепловых нагрузок между существующими котельными для обеспечения перспективного строительства микрорайонов Таежный и Молодежный, Геофизиков и Окуневый с первоначальным проектным решением запитки микрорайона Окуневый от блочной котельной мощностью 3 МВт (рис.2.2.).

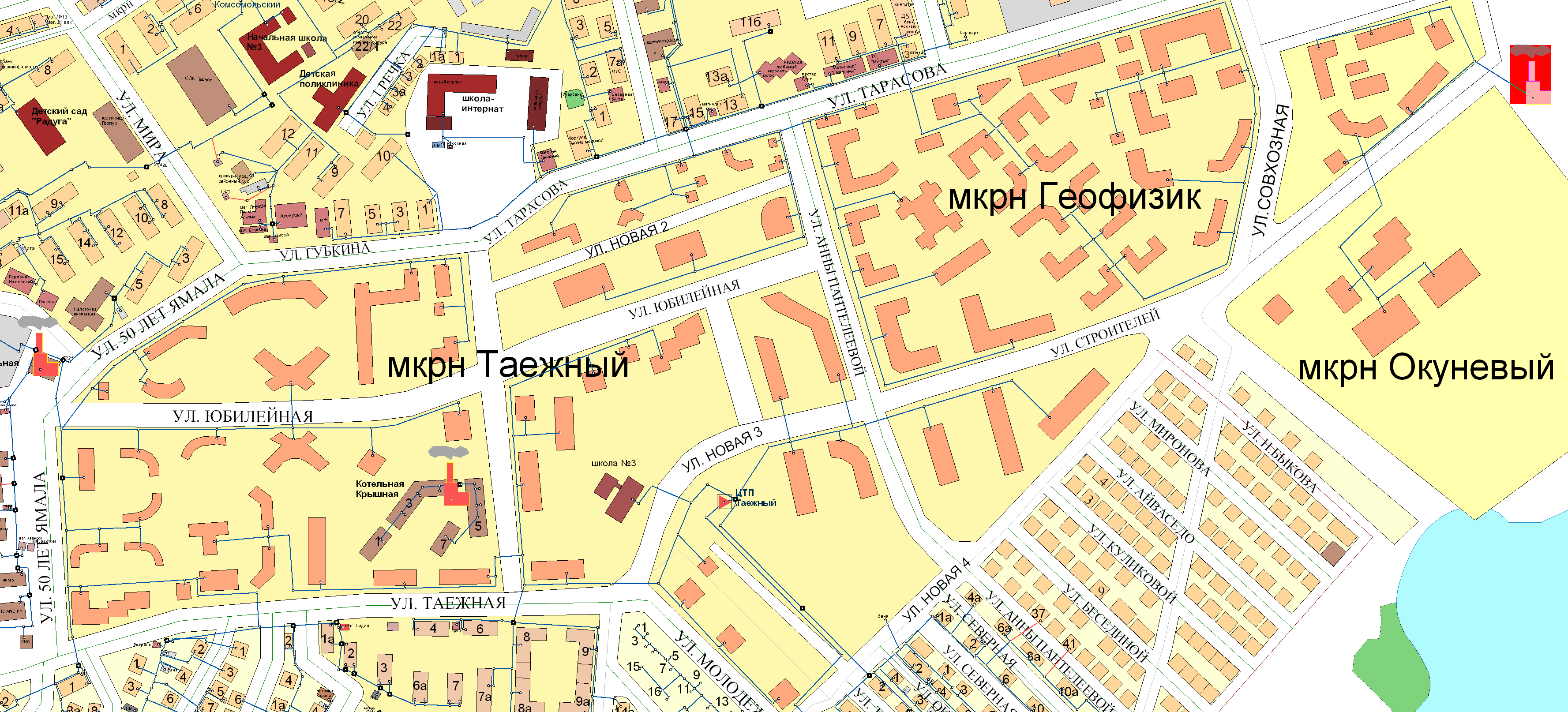

Рис. 2.2. Перспективная схема теплоснабжения микрорайонов Таежный и Молодежный, Геофизиков, Окуневый.


Переоборудование котельных в источники комбинированной выработки электрической и тепловой энергии и перевод котельных в «пиковый» режим работы не планируется. Перераспределение тепловой нагрузки потребителей тепловой энергии предусматривается в рамках застройки микрорайонов перспективного развития: Таежный и Молодежный, Геофизиков, Окуневый. Существующие температурные графики не изменятся.


Следовательно, основными мероприятиями по новому строительству, реконструкции и техническому перевооружению источников тепловой энергии являются:
  1. Строительство новой котельной №6 рядом с существующей без увеличения мощности.
  2. Строительство новой котельной №7 рядом с существующей без увеличения мощности.
  3. Капитальный ремонт котельного оборудования котельной №4, ее расширение с установкой двух котлов такого же типа ДЕ-16-14 ГМ и ликвидация котельной №2.
  4. Установка автоматического регулирования на котельных №2, №6, №7 до их вывода из эксплуатации.


Помимо плановой замены котлов, рекомендуется провести замену насосного оборудования на более эффективное – с применением частотно-регулируемых приводов, после проведения наладки тепловых сетей.
