Смешанный тип.
В задне-нижнем отделе сосцевидной части височной кости проецируется S-образная венозная пазуха – сигмовидный синус (sinus sigmoideus), лежащий в одноименной костной борозде. Его проекция примыкает к задней стороне трепанационного треугольника (рис. IV, А). Расположение его может быть поверхностным и глубоким. Расстояние синуса от задней стенки слухового прохода равно в норме 30 мм (Л.Т. Левин, 1928), а по исследованиям С.Н. Ящинского (1906) – от 3 до 20 мм (в среднем – 12,5 мм). У детей синус расположен относительно более кзади и поверхностнее, чем у взрослых (Д.И. Ярославская, 1956). Расстояние синуса от наружной поверхности сосцевидного отростка равно в норме 10 мм (Л.Т. Левин, 1928, Б.Л. Французов, 1947), но может уменьшаться до толщины бумажного листка. В случаях так называемого предлежания синуса его проекция сильно перемещается кпереди и может почти целиком выполнять трепанационный треугольник, что также необходимо учитывать при оперативном вмешательстве. Такое предлежание синуса в пневматических отростках наблюдается в 11,8% случаев, а в склеротических – в 80% (И.Е. Давыдова, 1934).
ПУТИ РАСПРОСТРАНЕНИЯ ГНОЙНОГО МАСТОИДИТА. Степень распространенности процесса в сосцевидном отростке, переход его на соседние анатомические образования зависят от типа пневматизации и степени агрессивности воспалительного процесса. При пневматическом типе строения гной может распространиться в чешую височной кости (сквамит), пирамиду (петрозит), скуловой отросток (зигоматицид) и т. д. В ряде случаев гнойный мастоидит может привести к разрушению костной пластинки и проникновению гнойного процесса в сигмовидную пазуху. При разрушении одной из стенок сосцевидного отростка гной может прорваться и под его надкостницу на поверхность с наружной или внутренней стороны отростка (субпериостальный абсцесс), а в дальнейшем - спуститься по фасциальным пространствам шеи между трапециевидной мышцей и задним брюшком двубрюшной мышцы. Процесс может распространиться и в футляр грудинно-ключично-сосцевидной мышцы.
Гной через тонкие стенки клеток верхушки сосцевидного отростка, главным образом на ее внутренней поверхности, может прорываться под мышцы шеи и в область основного сосудисто-нервного пучка, а отсюда - по фасциальным пространствам шеи - в переднее средостение или в заглоточное клетчаточное пространство, на переднюю поверхность шейных позвонков (Бецольдовская форма мастоидита).
А.И. Пискун, 1946, описал случай перехода гнойного процесса из среднего уха в окологлоточное пространство через яремное отверстие. А.А. Гладковым, 1938, описана флегмона шеи с переходом на спину при хроническом эпитимпаните.
ГНОЙНЫЙ МАСТОИДИТ. Мастоидит – гнойное воспаление клеточной системы сосцевидного отростка (И.Б. Солдатов, 1997). Гнойное воспаление среднего уха может привести к гнойному мастоидиту при несвоевременном дренировании барабанной полости. Заболевание значительно чаще возникает при пневматической структуре сосцевидного отростка и гораздо реже – при диплоэтической.
ТЕХНИКА ОПЕРАЦИИ (по Шварце). Вмешательство производится под эндо-трахеальным наркозом. Скальпелем производят разрез кожи, подкожной клетчатки и надкостницы, отступя от переходной складки позади ушной раковины на 0,5-1 см кзади. Длина разреза не должна превышать 5-6 см. Затем распатором Фарабефа отсепаровывают мягкие ткани, обнажая кортикальный слой сосцевидного отростка. Накладывают малый ранорасширитель Янсена или Пассова, что более предпочтительнее. Дальнейший ход операции зависит от применяемых инструментов для снятия кортикального слоя. Ими могут быть стамески Воячека (безмолотковый способ), желобоватые долота различных размеров, фрезы. Долото следует ставить не перпендикулярно к кости, а под острым углом к ней. Трепанацию производят строго в пределах границ треугольника Шипо и строго параллельно задней стенке наружного слухового прохода. Ориентирами при этом являются: spina supra meatum, обычно располагающаяся ниже дна средней черепной ямки, и fossa supra meatum, которая соответствует проекции антрума на наружной поверхности сосцевидного отростка (И.Я. Сендульский). Сняв кортикальный слой сосцевидного отростка по направлению от верхушки к височной линии, постепенно удаляют кость отростка и вскрывают пещеру (контролируя нахождение в последней зондированием пуговчатым зондом через aditus ad antrum). На дне aditus видно выпячивание горизонтального полукружного канала. Затем тщательно и осторожно удаляют кариозно измененную кость, костные стружки, отломки, гной и грануляции. При обширном процессе необходимо вскрытие всех клеточных групп, включая скуловые, перифасциальные и т. д. Края костной раны сглаживают костной ложкой или фрезой. Рану не зашивают.
ВОЗМОЖНЫЕ ОСЛОЖНЕНИЯ. При трепанации сосцевидного отростка в случае выхода инструмента за границы треугольника Шипо возникает опасность повреждения лицевого нерва (спереди), сигмовидной пазухи (сзади), полукружных каналов (медиально) и верхней стенки antrum (сверху) (рис. IV, Б).
Знание типовой анатомии данной области имеет практическое значение. При брахицефалическом черепе у трепанационного треугольника Шипо большое основание и малая высота – тип пневматизации сосцевидного отростка диплоэтический, канал лицевого нерва – с крутым изгибом. Напротив, у долихоцефалов треугольник Шипо с малым основанием и большой высотой – канал лицевого нерва с незначительным изгибом, сигмовидный синус близко подходит к задней стенке пещеры, что увеличивает риск повреждения данных анатомических образований при операции.
ВИСОЧНОЕ КЛЕТЧАТОЧНОЕ ПРОСТРАНСТВО. В височной области (regio temporalis) имеются две фасции: поверхностная (рис. I - А) и собственная (рис. I - Б). Поверхностная фасция в виде тонкой пластинки проходит через всю височную область. По направлению кверху она переходит в поверхностные слои сухожильного шлема (см. выше), внизу – спускается в боковую область лица. Сзади фасция образует футляр верхней ушной мышцы и прикрепляется на ушной раковине, впереди, разделяясь на два листка, образует футляр для круговой мышцы глаза.
В результате расщепления собственной височной фасции на 2 – 4 см выше скуловой дуги на два листка формируется межфасциальная клетчаточная щель, заполненная жировой клетчаткой и пронизанная многочисленными фиброзными перемычками (рис. I).
Височное клетчаточное пространство парное (рис. I), ограничено снаружи височной фасцией (рис. I - Б), изнутри – височной костью (рис. I -1). Оно замкнуто вверху и с боков прикреплением височной фасции к костям. Заключает в себе височную мышцу, глубокие височные сосуды и нервы и две клетчаточные щели, одна из которых расположена поверхностнее височной мышцы (подфасциальная клетчаточная щель), а другая - между мышцей и костью (глубокая клетчаточная щель). Внизу клетчаточное пространство не замкнуто, так как височная фасция прикрепляется к скуловой дуге и кнутри от нее остается пространство, по которому височная мышца опускается вниз и прикрепляется к венечному отростку нижней челюсти. По щелям, расположенным кнаружи и кнутри от мышцы, клетчатка височной области сообщается с жевательным клетчаточным пространством. В обеих щелях височного клетчаточного пространства расположены отроги щечного жирового тела щеки.
ФЛЕГМОНА ВИСОЧНОЙ ОБЛАСТИ чаще всего бывает вторичной при распространении воспалительного процесса из соседних областей, реже - как осложнение травм этой области. Флегмона височной области может локализоваться в подкожной клетчатке, в межфасциальной и подфасциальной (рис. VII - 2) или глубокой (рис. VII - 5) височных клетчаточных щелях. В некоторых случаях развивается разлитая флегмона, захватывающая всю клетчатку области.
ПУТИ РАСПРОСТРАНЕНИЯ. Книзу по щелям, расположенным кнаружи и кнутри от височной мышцы, гнойный процесс может распространиться на жевательное клетчаточное пространство, а также в жировое тело щеки по височным отрогам последнего.
Воспалительный же процесс при остеомиелите скуловой кости может распространиться только вверх, в межфасциальную клетчаточную щель.
ТЕХНИКА ОПЕРАЦИИ. Голова больного повернута в противоположную сторону. Учитывая радиальное расположение сосудисто-нервных образований в височной области, производят один или два разреза по направлению от скуловой дуги вверх по ходу пучков височной мышцы (рис. VIII - 2). Рассекают кожу, подкожную клетчатку, височную фасцию. Височную мышцу тупо расслаивают по ходу ее пучков. Эвакуируют гной, а полость дренируют.
Клетчаточные пространства, абсцессы и флегмоны
лицевого отдела головы
- Жевательное клетчаточное пространство парное (рис. I), снаружи ограничено околоушно-жевательной (В), изнутри – межкрыловидной (Г) фасциями. Заключает в себе жевательную (рис. I - 5) и крыловидные мышцы (рис. I - 6, 7), сосуды и нервы. Жевательное клетчаточное пространство делится на два отдела, расположенные кнаружи и кнутри от ветви нижней челюсти. В наружном отделе, между внутренней поверхностью жевательной мышцы и костью, расположена жевательно-челюстная клетчаточная щель (рис. I). Внизу эта щель замкнута прикреплением жевательной мышцы и ее фасции к нижнему краю и бугристости нижней челюсти. Вверху она открыта и между височной мышцей и скуловой дугой переходит в подфасциальную клетчаточную щель (рис. I) височной области. Кнутри от ветви нижней челюсти расположен второй отдел жевательного клетчаточного пространства. Он ограничен спереди бугром верхней челюсти, сверху – основанием черепа (телом и большим крылом основной кости), снаружи – ветвью нижней челюсти, изнутри и снизу – медиальной крыловидной мышцей и межкрыловидной фасцией. В нем Н.И. Пирогов впервые описал две клетчаточные щели: челюстно- или височно-крыловидную (между нижней частью височной мышцы (рис. I - 4), верхней частью ветви нижней челюсти (рис. I - 3) и латеральной крыловидной мышцей (рис. I - 6)) и межкрыловидную, выполняющие глубокую область лица. Обе щели широко сообщаются между собой. Вверху они переходят в глубокую клетчаточную щель под височной мышцей и сообщаются с клетчаткой подвисочной ямки, в которой расположен отрог жирового тела щеки (Биша). Вверху и медиально клетчатка межкрыловидной щели сообщается с верхним отделом окологлоточного клетчаточного пространства. В клетчаточных щелях глубокой области лица, кроме крыловидных мышц, расположены верхнечелюстная артерия, крыловидное венозное сплетение, нервы, отходящие от n. mandibularis - третьей ветви тройничного нерва (n. trigeminus). По ходу сосудов и нервов клетчатка глубокой области лица сообщается с клетчаткой окологлоточного пространства и дна полости рта.
ФЛЕГМОНЫ ЖЕВАТЕЛЬНОГО КЛЕТЧАТОЧНОГО ПРОСТРАНСТВА возникают при заболеваниях задних коренных зубов. При заболеваниях III нижнего моляра инфекция может распространяться латерально, кзади и кверху, по наружной или внутренней поверхности ветви нижней челюсти с образованием абсцесса или флегмоны.
ФЛЕГМОНА или АБСЦЕСС ЖЕВАТЕЛЬНО-ЧЕЛЮСТНОЙ ЩЕЛИ (субмассетериальная флегмона или абсцесс) (рис. VII - 1) локализуются в одноименной щели.
ПУТИ РАСПРОСТРАНЕНИЯ. При позднем обращении или неэффективном лечении флегмона может распространиться вверх, по наружной поверхности венечного отростка и сухожилию височной мышцы в подфасциальную клетчаточную щель височного клетчаточного пространства (рис. VII - 2). В этой щели распространение флегмоны вверх, назад и вперед (на свод черепа и область лба) будет ограничено местом прикрепления плотной височной фасции к верхней височной линии. Из височной области гной может распространиться по отрогу щечного жирового тела кпереди и книзу (под скуловой дугой) с формированием абсцесса щечного жирового тела. Воспалительный процесс может распространиться на щечное жировое тело и непосредственно из-под переднего края жевательной мышцы. Реже воспалительный процесс из жевательно-челюстной щели по заднему краю ветви нижней челюсти может распространиться на медиальную поверхность этой ветви, в челюстно-крыловидную щель или кзади, в зачелюстную ямку.
ТЕХНИКА ОПЕРАЦИИ. Для вскрытия флегмоны голову больного поворачивают в противоположную (здоровую) сторону. Прощупывают нижний край и угол нижней челюсти. На 1-1,5 см ниже угла нижней челюсти производят разрез кожи длиной 4-5 см (рис. VIII - 5). Из разреза прощупывают угол и край челюсти, проходят скальпелем до наружной поверхности кости и частично отсекают место прикрепления к кости жевательной мышцы. Вводят сомкнутый инструмент вверх по наружной поверхности ветви нижней челюсти (под жевательную мышцу) до обнаружения скопления гноя. Осторожно разводят инструмент. Доходят до верхней, передней и задней границ скопления гноя, промывают гнойную полость и дренируют ее.
ФЛЕГМОНЫ ЧЕЛЮСТНО-КРЫЛОВИДНОЙ (рис. VII - 3) И МЕЖКРЫЛОВИДНОЙ ЩЕЛЕЙ (рис. VII - 4) медиального отдела жевательного клетчаточного пространства возникают как осложнение заболеваний III моляров нижней или верхней челюсти. При заболевании III нижнего моляра гной распространяется по внутренней поверхности ветви нижней челюсти кзади и кверху и первоначально локализуется в межкрыловидной щели. При поражении верхнего III моляра гной распространяется кзади, по нижней поверхности бугра верхней челюсти и первоначально локализуется в височно-крыловидной щели. В связи с тем, что обе эти щели широко сообщаются между собой, гнойный процесс быстро распространяется из одной щели в другую, вовлекая в процесс всю клетчатку медиального отдела жевательного клетчаточного пространства.
ПУТИ РАСПРОСТРАНЕНИЯ. Флегмоны челюстно-крыловидного пространства могут распространиться вверх, по внутренней поверхности сухожилия височной мышцы – в глубокую щель височного клетчаточного пространства, между мышцей и костью (рис. VII - 3). Оттуда по отрогу жирового тела щеки воспалительный процесс может перейти в щечную область. В клетчатку щечной области гной может распространиться и непосредственно из челюстно-крыловидного пространства, так как к его передне-верхнему отделу также подходит отрог жирового тела щеки. Кроме того, воспалительный процесс из челюстно-крыловидной щели жевательного клетчаточного пространства может распространиться вверх и медиально до подвисочной ямки (рис. VII - 6). Отсюда он может перейти в крылонебную ямку и на клетчатку глазницы. Верхний отдел челюстно-крыловидного пространства сообщается с верхним отделом окологлоточного пространства, в которое также может распространиться воспалительный процесс (рис. VII - 8). Спускаясь по окологлоточному пространству, гнойный экссудат беспрепятственно проникает в латеральную щель клетчаточного пространства дна полости рта (рис. VII - 7), а оттуда по выводному протоку поднижнечелюстной слюнной железы – в поднижнечелюстной треугольник шеи (рис. VII - 9). В окологлоточное клетчаточное пространство и клетчатку дна полости рта воспалительный процесс может распространиться и по клетчатке, окружающей сосуды и нервы, в частности, по ходу язычного нерва.
При распространении процесса вверх по ложу височной мышцы в подапоневротическое клетчаточное пространство и развитие отека в подкожной клетчатке, он представляется в виде двух «подушек» ниже и выше скуловой дуги – симптом «песочных часов». Флегмона может распространиться также и к наружному основанию черепа и к нижнеглазничной щели. Возникает опасность перехода инфекции в ретробульбарную клетчатку глазницы и в полость черепа с проявлением экзофтальма, ограничений движений глазного яблока и внутричерепных осложнений (менингита).
ТЕХНИКА ОПЕРАЦИИ. Внутриротовой доступ невозможен из-за тризма, возникшего из-за вовлечения в процесс медиальной крыловидной мышцы. Голова повернута в противоположную сторону. Прощупывают угол и нижний край тела нижней челюсти. На 1-1,5 см ниже угла нижней челюсти и ее края производят разрез кожи, подкожной мышцы с поверхностной фасцией длиной 5-6 см (рис. VIII - 5). Из разреза прощупывают внутреннюю поверхность угла и прилежащего края нижней челюсти и по кости, после частичного отсечения места прикрепления медиальной крыловидной мышцы, проникают пальцем или сомкнутым инструментом по внутренней поверхности ветви нижней челюсти вверх, между костью и медиальной крыловидной мышцей, доходя до места скопления гноя. Гнойную полость промывают и дренируют.
ВОЗМОЖНЫЕ ОСЛОЖНЕНИЯ. В клетчаточных щелях глубокой области лица расположены: венозное крыловидное сплетение, верхнечелюстная артерия и ее ветви, нервы из III ветви тройничного нерва (в частности, нижние луночковые артерия, вена и нерв). Поэтому манипуляции пальцем или инструментом должны быть предельно аккуратными, так как легко можно повредить все эти образования и прежде всего - тонкостенные вены. Особенно надо быть осторожным при проникновении к переднему краю медиальной крыловидной мышцы.
2. Жировое тело щеки парное, расположено на щечной мышце, кпереди и отчасти глубже жевательной мышцы (рис. V). В 1801 году французский анатом и хирург X. Bichat впервые описал жировые тела щек, которые до него принимались за слюнные железы (Heister L., 1732; Winslow I.B., 1753). Закладка данных анатомических образований происходит на стадии 1 см теменно-копчикового размера эмбриона. Это первая структура развивающегося организма, где появляется жировая ткань (Kahn I.L., 1987). Достигая дефинитивного состояния к моменту рождения, жировые тела щек сохраняют стабильность клеточного состава и компонентов микроциркуляторного русла до возраста 11-12 лет, после чего подвергаются возрастной инволюции.
Данные анатомические образования представляют собой комплекс адипоцитов как белой, так и бурой жировой ткани, клеточных и неклеточных элементов рыхлой соединительной ткани, клеток диффузной лимфоидной ткани и компонентов микроциркуляторного русла.
Холодовые воздействия на челюстно-лицевую область стимулируют окисление жирных кислот в адипоцитах бурой жировой ткани, в результате чего выделяется большое количество тепла, нагреваются окружающие

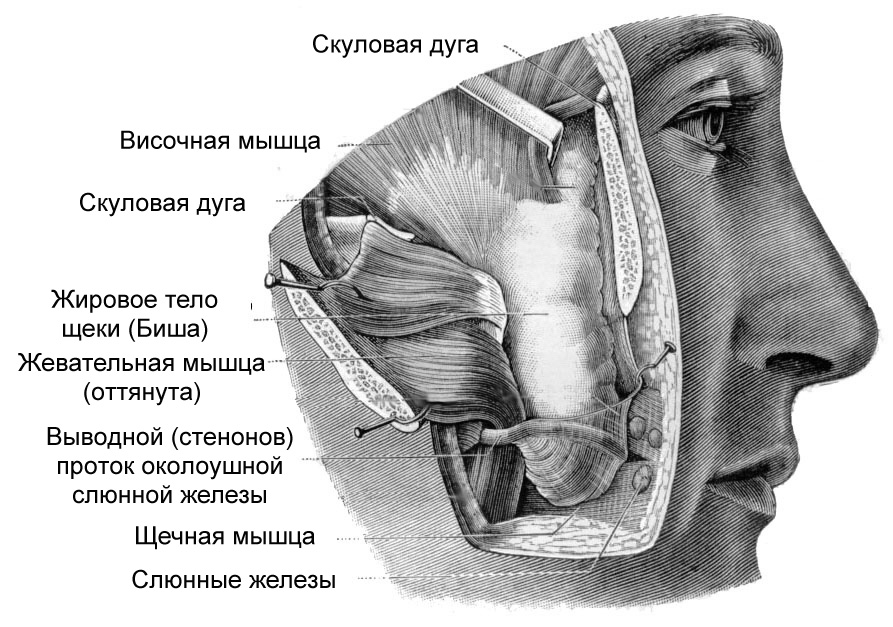

Рисунок V. Жировое тело щеки (Биша).
ткани и кровь в кровеносных сосудах, проходящих через жировые тела щек. На протяжении всего постнатального периода онтогенеза они выполняют функцию герметизации полости рта, механически облегчают акт сосания у новорожденных (Gehewe I., 1853), являются органами, принимающими активное участие в формировании защитных аутоимунных механизмов полости рта (Боровский Е.В., 1989) и важнейшими демпфирующими образованиями челюстно-лицевой области (участвуют в терморегуляции данной области и регуляции кровообращения в системе наружных сонных артерий).
Функционируют жировые тела щек у людей всех возрастных периодов, при этом достоверно определяются индивидуальные, половые и возрастные особенности размеров, массы и количества их отростков. Марков А.И., 1994, рассматривает жировые тела щек как эндокринные железы, секретирующие специфические факторы, стимулирующие теплопродукцию.
Снаружи и спереди капсулу жирового тела щеки образует продолжение околоушно-жевательной фасции – щечная фасция, переходящей на него с переднего края жевательной мышцы. В толщу тела Биша идут 1-2 отрога, не полностью разделяющих его на доли. Форма жирового тела щеки постоянно меняется в связи с функционированием жевательных мышц. Смещающиеся мышцы увлекают за собой стенки фасциальной капсулы жирового тела, изменяют его форму, а в связи с этим перераспределяется и масса жирового комка. Описанные в клинике случаи «вывиха» жирового тела щеки (А.И. Скарзова) могут происходить только при выходе его из фасциальной капсулы, но не вместе с ней.
Жировое тело Биша состоит из основной части и отходящих от нее отростков: жевательного, поверхностного височного, глубокого височного, крыловидно-нижнечелюстного, крыло-небного, нижнего глазничного – проникающих в поверхностные и глубокие области лица. Вверху и кпереди оно переходит в клетчатку клыковой ямки.
Морфометрические данные достоверно указывают на сохранение весовой массы данных анатомических образований у людей всех возрастных периодов. Отростки жировых тел щек тампонируют щели и отверстия основания черепа и включают в себя сосудисто-нервные пучки, проходящие через них. Из всех отростков жировых тел щек наиболее вариабельным является жевательный отросток, который почти в 42% случаев отсутствует у людей зрелого, пожилого и старческого возрастов. Установлено, что в толще крыловидно-нижнечелюстного отростка проходит язычный и нижний луночковый нервы, в толще крыло-небного отростка – верхнечелюстной нерв и крыло-небные ганглии, а верхние задние луночковые нервы, выйдя из крыло-небного отростка, вступают в отверстия бугра верхней челюсти. Таким образом, отдельные виды проводниковой анестезии, применяемой в стоматологии (по Берше, Дубову, Уварову, Вайсблату) основаны фактически на введении анестезирующих веществ в жировое тело щеки. При этом распространение анестетика ограничивается капсулой жирового тела щеки, чем и достигается высокая концентрация анестезирующего раствора вокруг язычного, нижнего луночкого и щечного нервов. При увеличении количества вводимого раствора происходит заполнение им не только крыловидно-нижнечелюстного, но и межкрыловидного расширения и крыло-небного отростка, тампонирующих овальное отверстие – место выхода второй ветви тройничного нерва. При невралгии второй и третьей ветвей тройничного нерва, когда применяется новокаиновая блокада по А.В. Вишневскому, анестезирующий раствор (30-50 мл) вводится на глубину до 4 см на уровне середины скуловой дуги. При этом достигается полное заполнение раствором глубоких отростков жирового тела щеки и тем самым - выключение второй и третьей ветвей тройничного нерва.
АБСЦЕСС ЩЕЧНОГО ЖИРОВОГО ТЕЛА чаще развивается вторично, как осложнение гнойного воспаления других клетчаточных пространств лица. Реже он возникает при гнойном воспалении лимфатических узлов, расположенных в этой области.
ПУТИ РАСПРОСТРАНЕНИЯ. По направлению кверху гнойный процесс может перейти на клетчатку подглазничной области и клыковой ямки, кзади – в клетчатку под жевательной мышцей, кзади и кверху – в верхний отдел челюстно-крыловидной щели, в подфасциальную и глубокую клетчаточные щели височной области (передние отделы), в клетчатку крыловидно-небной ямки, внутрь – в клетчатку глубокой области лица (соответственно расположению отрогов жирового тела Биша).
ТЕХНИКА ОПЕРАЦИИ. Голова больного повернута в здоровую сторону. Разрез кожи длиной 3-5 см проводят от переднего края жевательной мышцы по линии, соединяющей наружный слуховой проход с крылом носа (рис. VIII - 1) или углом рта. Определяют передний край жевательной мышцы и сомкнутыми браншами кровоостанавливающего зажима проходят в полость зыбления гноя. Осторожно разводят бранши инструмента. Гнойную полость промывают и дренируют.
ВОЗМОЖНЫЕ ОСЛОЖНЕНИЯ. При вскрытии абсцесса щечного жирового тела существует опасность повреждения лицевых сосудов, ветвей лицевого нерва и выводного (Стенонова) протока околоушной слюнной железы. Поэтому манипуляции в ране инструментом или пальцем должны проводиться осторожно.
3. Жировые тела глазниц, ретробульбарная клетчатка (Маргорин Е.И. с соавт., 1977) выполняет роль своеобразных суставных впадин, в которых происходят движения глазных яблок подобно тому, как происходит это в шаровидных суставах. Липолиз в жировых телах глазниц, как и в жировых телах щек, наблюдается лишь при кахексии, что является доказательством в пользу их единого происхождения.
4. Клетчатка области клыковой ямки расположена между надкостницей тела верхней челюсти и мимическими мышцами, распространяясь по бугру верхней челюсти, сообщается с клетчаткой крыло-челюстной щели, подвисочной и крыловидно-небной ямок.
ФЛЕГМОНЫ ОБЛАСТИ КЛЫКОВОЙ ЯМКИ возникают, как правило, при заболеваниях боковых зубов верхней челюсти. Гной распространяется вверх по альвеолярному отростку и боковой поверхности верхней челюсти, вовлекая в процесс клетчатку, расположенную под и между мимическими мышцами области клыковой ямки.
ПУТИ РАСПРОСТРАНЕНИЯ. Воспалительный процесс может распространиться кнаружи и книзу на щечную область, на клетчатку щечного жирового тела. По бугру верхней челюсти он может распространиться кзади и кверху в подвисочную ямку (рис. VII - 6).
ТЕХНИКА ОПЕРАЦИИ. Оттянуть кверху и латерально верхнюю губу и щеку. Разрез слизистой длиной 3-4 см делается по верхней переходной складке слизистой преддверия рта. В разрез по кости кверху вводят сомкнутый инструмент до места скопления гноя. Разводят инструмент, эвакуируют гной и дренируют гнойную полость.
В клетчатке, расположенной около глотки, принято выделять заглоточное и боковое окологлоточное клетчаточные пространства. Последнее шило-диафрагмой подразделяется на передний и задний отделы.
5. Заглоточное клетчаточное пространство (рис. II) расположено позади глотки. Оно ограничено сзади предпозвоночной (II - E), спереди – окологлоточной фасциями (II - Д), с боков – глоточно-позвоночными фасциальными отрогами (II - Ж). Вверху оно начинается от основания черепа, внизу переходит в клетчатку, расположенную позади пищевода (позадиорганное клетчаточное пространство шеи). Последнее переходит в клетчатку заднего средостения. Имеются непостоянные фасциальные отроги, расположенные горизонтально, которые до известной степени отграничивают позадиглоточную клетчатку от клетчатки, расположенной в области шеи. Кроме клетчатки, заглоточное клетчаточное пространство содержит единичные лимфатические узлы. Сагиттальная соединительнотканная перегородка фиксирует шов глотки к основанию черепа и позвоночника (А.В. Чугай), разделяя верхний отдел заглоточного пространства на правую и левую половины, чем объясняется лево- или правосторонняя локализация заглоточного абсцесса.
ЗАГЛОТОЧНЫЙ АБСЦЕСС чаще всего является следствием гнойного лимфаденита как осложнения при воспалении миндалин у детей.
ПУТИ РАСПРОСТРАНЕНИЯ. Гнойный процесс может перейти из клетчатки по задней стенке глотки вниз по задней поверхности пищевода в позадиорганное клетчаточное пространство шеи и далее – в заднее средостение. Однако такие осложнения бывают редко, так как заглоточное пространство снизу замкнуто фасциальными листиками.
ТЕХНИКА ОПЕРАЦИИ. Доступ внутриротовой. Больной в положении сидя, голова фиксируется помощником. На месте выпячивания задней стенки глотки кончиком скальпеля, предварительно обернутого лентой липкого пластыря во избежание ранения окружающих тканей, проводят вертикальный разрез длиной 1-1,5 см. В случаях, когда гнойник невозможно осмотреть, вскрытие производят, проводя скальпель по указательному пальцу левой кисти, ощупывающему гнойник. Во избежание аспирации гноя голову больного сразу после вскрытия абсцесса опускают вниз. Края раны разводят зажимом. Полость абсцесса промывается струей дезинфицирующего раствора.
6. Передний отдел бокового окологлоточного пространства или переднее окологлоточное клетчаточное пространство ограничено: медиально - окологлоточной фасцией (рис. II - Д), спереди и латерально – межкрыловидной фасцией (рис. II - Г), латерально – капсулой околоушной железы и ее глоточным отрогом (рис. II - 7), сзади и латерально – шило-диафрагмой (рис. II - 3), отделяющей задиафрагмальное пространство от переднего окологлоточного. Спереди это пространство замкнуто благодаря сращению глоточно-щечной фасции с межкрыловидной на уровне переднего края ветви нижней челюсти. Окологлоточное клетчаточное пространство выполнено клетчаткой. В нем расположены восходящие глоточные сосуды, лимфатические сосуды и лимфатические узлы. Оно сообщается с ложем околоушной железы через дефект в фасциальной капсуле последней. Внизу окологлоточное пространство свободно переходит в клетчатку дна полости рта.
Задний отдел бокового окологлоточного пространства или задиафрагмальное клетчаточное пространство (рис. II) парное, расположено с боков от заглоточного клетчаточного пространства. Медиально оно доходит до окологлоточной фасции (рис. II - Д) и отграничено от заглоточного клетчаточного пространства глоточно-позвоночным фасциальным отрогом (рис. II - Ж). Латерально оно ограничено капсулой околоушной железы (рис. II - 7) и началом грудино-ключично-сосцевидной мышцы, сзади – предпозвоночной фасцией (рис. II - Е), спереди – шило-диафрагмой (рис. II - 3). В задиафрагмальном клетчаточном пространстве расположены: внутренняя сонная артерия, внутренняя яремная вена, блуждающий, языкоглоточный, подъязычный и добавочный нервы, верхний узел симпатического ствола и лимфатические узлы. Клетчатка задиафрагмального пространства по ходу сосудов и нервов переходит в клетчаточное пространство основного сосудисто-нервного пучка медиального треугольника шеи, а далее – в клетчатку переднего средостения.
ФЛЕГМОНА ПЕРЕДНЕГО ОКОЛОГЛОТОЧНОГО КЛЕТЧАТОЧНОГО ПРОСТРАНСТВА (рис. VII - 8) может быть осложнением гнойного лимфаденита при воспалении миндалин или развиться в результате прорыва в это пространство паратонзиллярного абсцесса. Флегмона может быть вторичной при переходе воспаления из челюстно-крыловидной щели или клетчатки дна полости рта.
ПУТИ РАСПРОСТРАНЕНИЯ. Гнойный процесс может свободно перейти вниз и кпереди в клетчатку дна полости рта. В некоторых случаях по клетчатке боковой стенки глотки флегмона может распространиться вниз, на шею, на клетчатку боковой поверхности гортаноглотки, а ниже – на клетчатку, расположенную у пищевода и трахеи (впереди- и позадиорганные клетчаточные пространства шеи).
ТЕХНИКА ОПЕРАЦИИ. Абсцесс переднего отдела бокового окологлоточного клетчаточного пространства можно вскрыть (при отсутствии тризма – спазма жевательной мускулатуры) внутриротовым разрезом слизистой оболочки медиальнее крыловидно-нижнечелюстной складки и параллельно ей, длиной 1,5-2 см и глубиной до 0,75 см. Далее тупым путем проникают к гнойнику, вскрывают его и дренируют.
Для создания хорошего оттока гноя при флегмонах окологлоточного пространства многие авторы считают более предпочтительным внеротовой доступ – единственно возможный в случае тризма. Голова больного повернута в противоположную сторону и несколько откинута кзади. Прощупывают угол и нижний край нижней челюсти и на 1-1,5 см ниже производят разрез кожи и подкожной клетчатки длиной 5-6 см (рис. VIII - 5). Доходят тупо до внутренней поверхности угла нижней челюсти, ощущают напряженную медиальную крыловидную мышцу и по внутренней поверхности мышцы тупо, осторожно проникают вверх и медиально до места скопления гноя (опасно повредить восходящую артерию глотки). Гной эвакуируют, полость промывают и дренируют.
7. Клетчаточное пространство околоушной железы парное (рис. II), ограничено плотной капсулой, образованной околоушно-жевательной фасцией (рис. II - B), которая покрывает железу со всех сторон. Оно содержит околоушную железу, лицевой нерв, поверхностную височную артерию, начальные отделы глубокой вены лица, лимфатические узлы и незначительное количество клетчатки. Капсула имеет два слабых участка в следующих местах:
- где она прилежит к хрящевой части наружного слухового прохода (место прохождения сосудов);
- где околоушная железа подходит к боковой стенке глотки, образуя глоточный отросток железы (здесь капсула отсутствует и железа непосредственно прилежит к переднему отделу бокового окологлоточного клетчаточного пространства).
ГНОЙНЫЙ ПАРОТИТ может быть первичным вследствие воспаления паренхимы околоушной слюнной железы (слюннокаменная болезнь), но чаще развивается как осложнение гнойного лимфаденита, реже развивается в результате перехода воспалительного процесса из окологлоточного клетчаточного пространства в ложе околоушной слюнной железы.
ПУТИ РАСПРОСТРАНЕНИЯ. Возможен прорыв гноя в наружный слуховой проход. При поражении глоточного отростка железы процесс может распространиться внутрь на окологлоточную клетчатку. По ходу сосудов, расположенных в ложе околоушной слюнной железы, процесс может распространиться в височное клетчаточное пространство. Если произойдет разрушение внутреннего листка околоушной фасции, процесс распространится на задиафрагмальное клетчаточное пространство, откуда вдоль крупных сосудов и нервов гнойный процесс может распространиться вверх к основанию черепа и даже в его полость, а также вниз, достигая клетчатки переднего средостения.
ТЕХНИКА ОПЕРАЦИИ. Голова больного повернута в противоположную сторону. При локализации гнойно-воспалительного очага в поверхностных отделах железы разрез проводят в радиальном направлении от основания мочки уха, несколько отступая от него, длиною 3-4 см (рис. VIII - 3). Рассекают кожу, подкожную клетчатку и капсулу железы, образованную околоушно-жевательной фасцией. Затем во избежание повреждения ветвей лицевого нерва к гнойнику проникают тупо. Гнойную полость промывают антисептическим раствором и дренируют.
При локализации гнойно-воспалительного очага глубоко в паренхиме, например, в глоточном отростке околоушной слюнной железы, разрез проводят, отступая на 1 см кзади от ветви нижней челюсти и на 3-4 см вниз от мочки уха (рис. VIII - 4). Рассекают кожу, подкожную клетчатку и околоушно-жевательную фасцию. В ткань железы проходят пальцем, достигая им кончика шиловидного отростка, а затем кпереди, в паренхиму глоточного отростка железы. При необходимости пальцем проникают в окологлоточное клетчаточное пространство. После вскрытия гнойника рану промывают антисептическим раствором и дренируют.
ВОЗМОЖНЫЕ ОСЛОЖНЕНИЯ. В фасциальном ложе околоушной слюнной железы располагается ствол и ветви лицевого нерва, ушно-височный нерв, конечная ветвь наружной сонной артерии, поперечная артерия лица и позадичелюстная вена. Поэтому манипуляции в ране пальцем или инструментом должны проводиться с осторожностью во избежание повреждения вышеуказанных сосудисто-нервных образований.
8. Клетчаточное пространство дна полости рта (рис. VI) ограничено сверху слизистой оболочкой дна полости рта, снизу – челюстно-подъязычными мышцами (диафрагмой рта, m. mylohyoideus) (рис. VI - 5), с боков – внутренней поверхностью нижней челюсти (рис. VI - 4). В нем различают пять щелей: срединную, ограниченную подбородочно-язычными мышцами (m. genioglossus) (рис. VI - 2); две медиальных, расположенных между подбородочно-язычными (m. genioglossus) и подъязычно-язычными мышцами (m. hyoglossus) (рис. VI - 1); и две латеральных щели, расположенные между подъязычно-язычными мышцами (рис. VI - 1) и внутренней поверхностью тела нижней челюсти (рис. VI - 4). В латеральной клетчаточной щели расположены: подъязычная слюнная железа, передний отросток поднижнечелюстной слюнной железы и ее проток, подъязычный и язычный нервы, язычная артерия и вены. В медиальных клетчаточных щелях лежит клетчатка и язычная артерия, а в срединной – клетчатка и иногда лимфатические узлы. Латеральная щель вверху широко соединяется с передним отделом окологлоточного клетчаточного пространства, а внизу – по ходу протока поднижнечелюстной железы (по щели между челюстно-подъязычной и подъязычно-язычной мышцами) соединяется с поднижнечелюстным клетчаточным пространством шеи, расположенным ниже диафрагмы рта в поднижнечелюстном треугольнике, где лежат поднижечелюстная железа, лицевая артерия и лицевая вена.
ФЛЕГМОНА КЛЕТЧАТКИ ДНА ПОЛОСТИ РТА развивается вследствие заболевания зубов нижней челюсти или, реже, инфекция в клетчатку этой области проникает при повреждении слизистой дна полости рта. При заболевании зубов гной распространяется по внутренней поверхности альвеолярного отростка нижней челюсти под слизистую дна полости рта. Чаще всего причиной этих флегмон является заболевание коренных зубов. При этом гной локализуется в латеральной щели клетчаточного

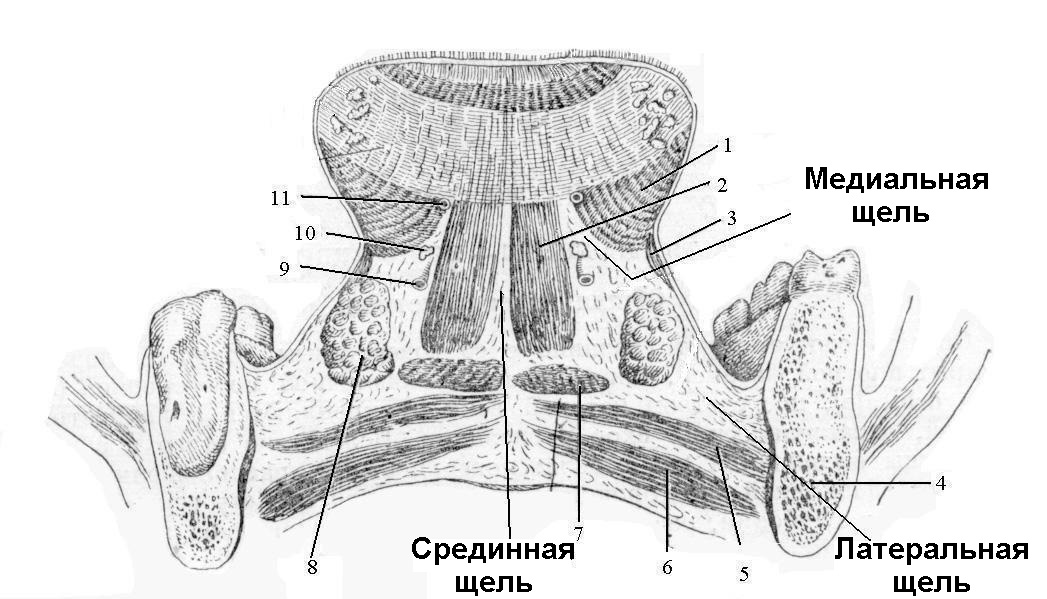

Рисунок VI. Клетчаточные пространства дна полости рта. Фронтальный распил, проведенный вблизи угла нижней челюсти через корень языка (по Н.И. Пирогову).
1 – подъязычно-язычная мышца, 2 – подбородочно-язычная мышца, 3 – шило-подъязычная мышца, 4 – тело нижней челюсти, 5 – челюстно-подъязычная мышца, 6 – двубрюшная мышца, 7 – подбородочно-подъязычная мышца, 8 – подъязычная слюнная железа, 9 – подъязычная артерия, 10 – подъязычный нерв, 11 – глубокая артерия языка.
пространства дна полости рта (рис. VII - 7), соответствующем челюстно-язычному желобку.
ПУТИ РАСПРОСТРАНЕНИЯ. При первичной локализации абсцесса в одной из щелей клетчаточного пространства дна полости рта воспалительный процесс может перейти в разлитую флегмону, захватывающую всю клетчатку этой области. Из латеральной щели гной свободно может распространиться вниз в поднижнечелюстное клетчаточное пространство шеи по отрогу и протоку поднижнечелюстной слюнной железы, между задним краем челюстно-подъязычной мышцы и подъязычно-язычной мышцей (рис. VII - 9). Из этой же щели гной может свободно распространиться также кзади и кверху, в окологлоточное клетчаточное пространство (рис. VII - 8).
ТЕХНИКА ОПЕРАЦИИ. В полости рта определяют место наибольшей флюктуации, над ним продольно рассекают слизистую на протяжении 1,5-2 см и опорожняют гнойник. В полость вставляют полоску марли или тонкой резины. При локализации процесса в челюстно-язычном желобке разрез производят параллельно и ближе к внутренней поверхности нижней челюсти, направляя кончик скальпеля к кости, чтобы избежать повреждения язычных нерва и вены (артерия расположена более медиально). После рассечения слизистой в более глубокие слои проникают осторожно, тупым инструментом. При локализации флегмоны в срединной щели клетчаточного пространства дна полости рта, сагиттальный разрез слизистой дна рта может быть недостаточным. В этом случае разрез производят снизу, со стороны кожи. Откинув голову больного кзади, определяют внутреннюю поверхность нижней челюсти в области подбородка и от этой точки рассекают кожу, подкожную клетчатку и фасцию вниз, строго по срединной линии по направлению к подъязычной кости. Челюстно-подъязычные мышцы рассекают по средней линии и между подбородочно-подъязычными мышцами проникают в клетчатку дна полости рта.
ГНИЛОСТНО-НЕКРОТИЧЕСКАЯ ФЛЕГМОНА ДНА ПОЛОСТИ РТА ИЛИ АНГИНА ЛЮДВИГА представляет собой особую разновидность разлитой флегмоны дна полости рта, поднижнечелюстной и подподбородочной областей, при которой наблюдается резкий отек и некроз тканей без гнойного их расплавления. Вместо гноя отмечается небольшое количество ихорозной зловонной жидкости цвета мясных помоев. Чаще всего процесс начинается с очагового поражения челюстно-подъязычной мышцы. Лимфатические узлы и слюнные железы в первые дни отечны, но без особых изменений. Мышцы дна полости рта утолщаются, местами содержат очаги с пузырьками газа и резким ихорозным запахом. Лечение заключается в раннем широком вскрытии очагов поражения.
ПУТИ РАСПРОСТРАНЕНИЯ ГНИЛОСТНО-НЕКРОТИЧЕСКОЙ ФЛЕГМОНЫ ДНА ПОЛОСТИ РТА не прослеживаются, так как без оперативного вмешательства быстро наступает смерть при картине общего сепсиса и нарастающего упадка сердечной деятельности.
ТЕХНИКА ОПЕРАЦИИ. Голова больного несколько откинута кзади. Прощупывают углы и край нижней челюсти, отступая от которых на 1-1,5 см проводят воротникообразный разрез от одного до другого угла нижней челюсти. Рассекается кожа, подкожная клетчатка, поверхностная фасция с подкожной мышцей шеи. Затем тупо раздвигают подлежащие ткани в месте их наибольшего напряжения. Омертвевшие ткани и небольшое количество ихорозной жидкости эвакуируют. Рану дренируют.
9. Одонтогенный медиастинит является осложнением одонтогенных флегмон, первоначально локализующихся чаще всего в клетчатке дна полости рта. Как указано выше, эти флегмоны легко распространяются в поднижнечелюстное клетчаточное пространство. Из последнего, разрушив капсулу поднижнечелюстной слюнной железы, гной может перейти в подкожную клетчатку шеи и распространиться над и под подкожной мышцей шеи на всем ее протяжении. Флегмона из клетчатки дна полости рта может перейти в клетчаточное пространство основного сосудисто-нервного пучка медиального треугольника шеи по клетчатке, окружающей язычные вену и артерию, а также из поднижнечелюстной области по лицевым вене и артерии. По ходу клетчаточного пространства сосудисто-нервного пучка шеи, главным образом, по клетчатке, окружающей внутреннюю яремную вену, инфекция спускается вниз в клетчатку переднего средостения, окружающую плечеголовные вены, плечеголовной ствол, начало левой общей сонной артерии и дугу аорты. Одонтогенные флегмоны, спускаясь по заглоточной клетчатке, могут распространиться на позадиорганное клетчаточное пространство шеи. По этому клетчаточному пространству они также могут дойти до верхних отделов клетчатки заднего средостения, расположенной между трахеей и пищеводом.
ТЕХНИКА ОПЕРАЦИИ. При этом грозном осложнении одонтогенных флегмон необходимо широко вскрыть и дренировать место первоначальной локализации флегмоны – клетчатку дна полости рта. По показаниям производят множественные разрезы подкожной клетчатки и подкожной мышцы шеи. Для вскрытия глубоких клетчаточных пространств шеи и доступа в средостение делают широкий разрез по переднему краю грудино-ключично-сосцевидной мышцы (рис. VIII - 7). После рассечения кожи, подкожной клетчатки и подкожной мышцы, рассекают вторую фасцию шеи, отводят в латеральную сторону мышцу, рассекают влагалище сосудисто-нервного пучка шеи и дренируют его. По сосудам пальцем проникают вниз, в средостение. Из этого же разреза, отводя сосудисто-нервный пучок в сторону, доходят до шейного отдела трахеи. По боковой и передней поверхности трахеи доходят пальцем до средостения. Широко дренируют клетчатку верхних отделов средостения между сосудами и грудной стенкой, сосудами и трахеей, трахеей и пищеводом. Если этого разреза недостаточно, производят горизонтальный разрез над яремной вырезкой грудины, проникают за грудину по передней поверхности трахеи пальцем и дренируют переднее средостение из этого разреза.
ВОЗМОЖНЫЕ ОСЛОЖНЕНИЯ. При разрезах подкожной клетчатки на шее очень опасно повреждение поверхностных вен шеи, так как это может привести к воздушной эмболии. Вены надо предварительно захва-

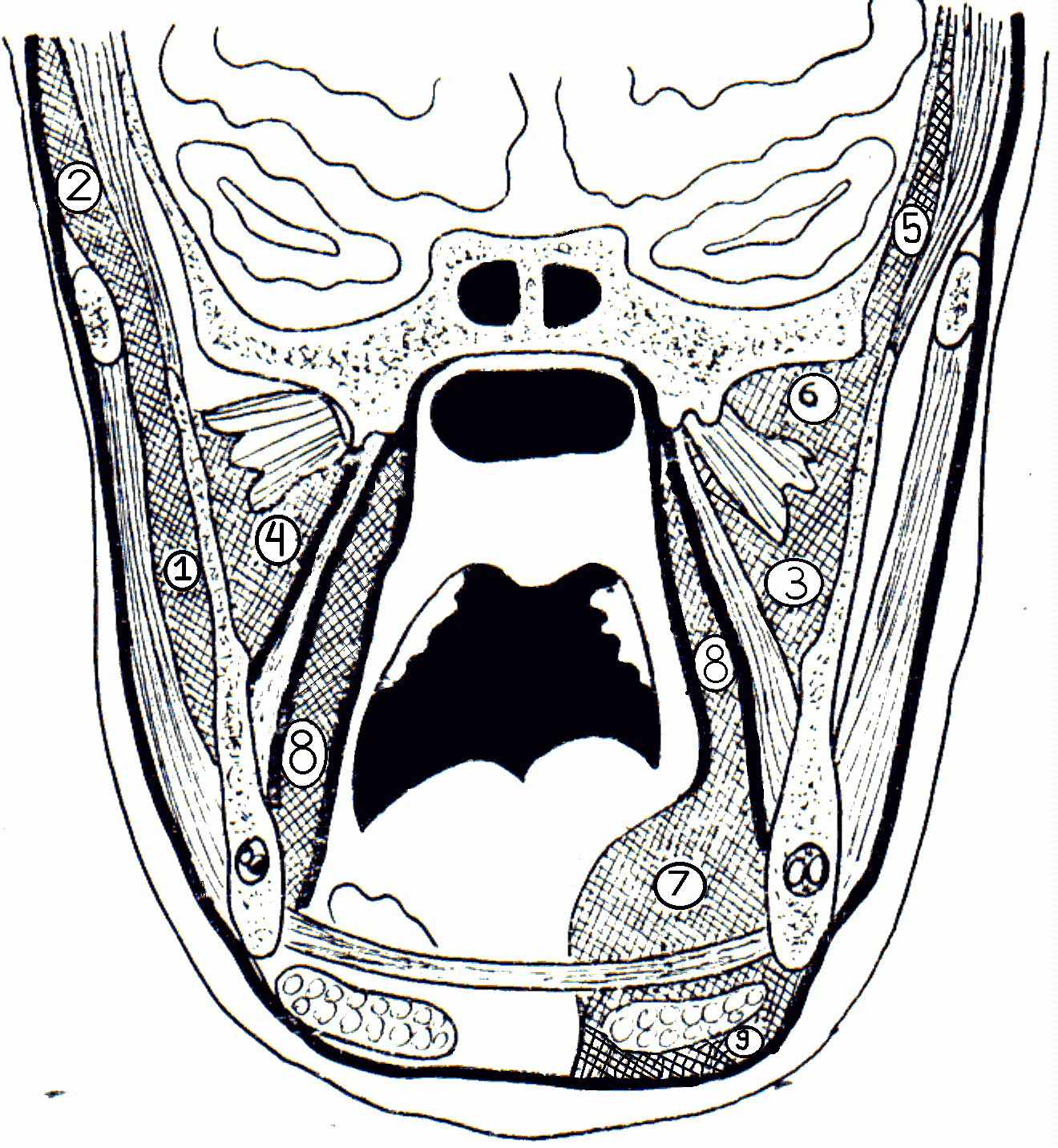

Рисунок VII. Флегмоны лица.
1 – флегмоны жевательно-челюстной щели, 2 – флегмоны подфасциальной щели височного клетчаточного пространства, 3 – флегмона челюстно-крыловидной щели, 4 – флегмона межкрыловидной щели, 5 – флегмона глубокой щели височного клетчаточного пространства, 6 – флегмона подвисочной ямки, 7 – флегмона латеральной щели клетчаточного пространства дна полости рта, 8 – окологлоточная флегмона, 9 – подчелюстная флегмона области шеи.
тить зажимами, затем между зажимами рассечь и перевязать (Кровоостанавливающие зажимы идут впереди скальпеля). Повреждение кожных нервов имеет меньшее значение. При рассечении влагалища сосудисто-нервного пучка и дренировании окружающей его клетчатки опасно повреждение тонкостенной внутренней яремной вены, так как ее перевязка приводит к тяжелым осложнениям. Манипулируя пальцем в клетчатке средостения, нельзя повреждать плечеголовные вены и вены их формирующие.

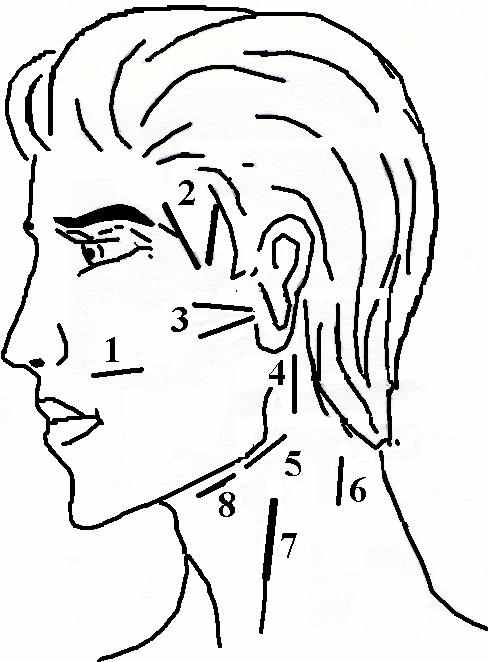

Рисунок VIII. Разрезы при флегмонах лица и шеи:
1 - щечного жирового тела, 2 – височной области; 3, 4 – при гнойном паротите, 5 – челюстно-крыловидной щели, окологлоточного клетчаточного пространства; 6, 7 - превисцерального и ретровисцерального клетчаточных пространств шеи, 8 - поднижнечелюстной области.
Рекомендуемая литература
- Войно-Ясенецкий В.Ф. Очерки гнойной хирургии. – Л., Невский диалект, 2000. – 704 с.
- Гершман С.А. Хирургическое лечение хронических гнойных эпитимпанитов. – Л., Медицина, 1969. – 182 с.
- Евдокимов А.И. (ред.) Руководство по хирургической стоматологии. – М., Медицина, 1972. – 584 с.
- Елизаровский С.И., Калашников Р.П. Оперативная хирургия и топографическая анатомия. – М., Медицина, 1979. – 511 с.
- Заусаев В.И. Хирургическая стоматология. – М., Медицина, 1981. – 544 с.
- Каган И.И. Топографическая анатомия и оперативная хирургия в терминах, понятиях, классификациях: Учебное пособие. – Оренбург, 1997. – 148 с.
- Кованов В.В., Аникина Т.И. Хирургическая анатомия фасций и клетчаточных пространств человека. – М., Медицина, 1961. – 210 с.
- Лаврова Т.Ф., Грязнов В.Н., Арчаков Н.В. Хирургическая анатомия клетчаточных пространств головы и операции при одонтогенных флегмонах (учебно-методическое пособие для студентов стоматологического факультета). – Воронеж, 1981. – 22 с.
- Ладутько С.И. Анатомия полости рта. – Минск, 1984. – 16 с.
- Лихачев А.Г., Темкин Я.С. Учебник болезней уха, носа и горла. – М., Медгиз, 1946. – 243 с.
- Лубоцкий Д.Н. Основы топографической анатомии. – М., Медгиз, 1953. – 647 с.
- Марков А.И. Анатомия жировых тел щек человека в постнатальном периоде онтогенеза. – Автореф. дис… канд. мед. наук. – Саранск, 1994. – 15 с.
- Международная анатомическая номенклатура (с официальным списком русских эквивалентов) / Под ред. С.С. Михайлова. – Изд. 4-е. – М.: Медицина, 1980. - 268 с.
- Попов Н.Г. Контактный одонтогенный медиастинит. Автореф. дис... д-ра мед. наук. – Воронеж, 1971. – 20 с.
- Попов Н.Г., Коротаев В.Г. Пути распространения гнойной инфекции в средостение при воспалительных процессах дна полости рта и шеи. В книге «Воспалительные и дистрофические процессы челюстно-лицевой области». – Воронеж, 1977. – С. 27-29.
- Рубостова Т.Г. Хирургическая стоматология. М., Медицина, 1996. – 687 с.
- Самусев Р.П., Гончаров Н.И. Эпонимы в морфологии. – М., Медицина, 1989. – 352 с.
- Солдатов И.Б. Руководство по оториноларингологии. – М., Медицина, 1997. – 607 с.
- Степанов П.Ф., Новиков Ю.Г. Топографическая анатомия фасций и клетчаточных пространств человека (учебное пособие). – Смоленск, 1980. – 68 с.
- Стоматология детского возраста. Под ред. А.А. Колесова. – М., Медицина, 1991. – 463 с.
