Защита электропроводки

Монтаж электропроводки в домах и квартирах производится по проекту. Проект представляет собой совокупность схем нанесённых на план здания, с указанием расположения силового ввода, магистральных линий электропроводок, распределительных щитов, типов электрических проводов и кабелей и способов их прокладки, типов выключателей, электроустановочных изделий и т.д. Схемы проекта электропроводки выполняют обычно однолинейными с использованием стандартных условных обозначений.


Защита групповых линий электропроводок в зависимости от категории комфорта жилых зданий осуществляется в распределительных щитах устанавливаемых в поэтажных внеквартирных коридорах или в квартирных щитках.


Количество групповых линий отходящих от распределительных щитов определяется по требованиям надёжности электроснабжения и удобством их эксплуатации.


При монтаже электропроводки в домах с газовыми плитами и индивидуальными газовыми котлами отопления защита групповых линий проводок квартир осуществляется аппаратами защиты расположенными в распределительных щитах – УЭРМ (устройство этажное распределительное модульное) с размещёнными в них приборами учёта электроэнергии и вводными отключающими аппаратами с зашитой от сверхтоков.

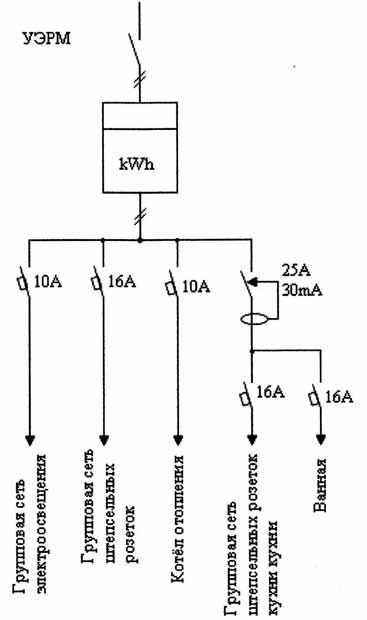

Схема защиты групповых линий квартирной электропроводки в домах с газовыми плитами и индивидуальными газовыми котлами отопления.

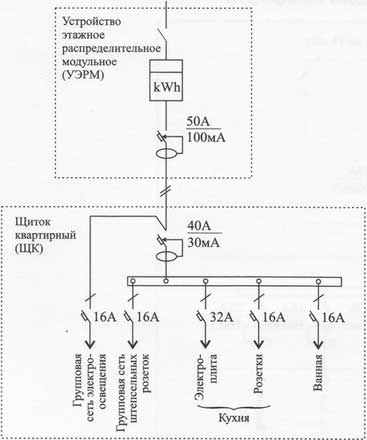

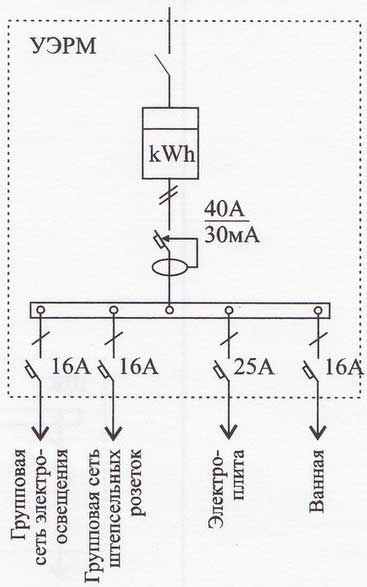

В домах с электроплитами в квартирах при расчётной нагрузке на вводе в квартиру до 8,8 кВт, защита групповых линий проводок квартир осуществляется аппаратами защиты расположенными так же как и в предыдущем варианте в распределительных щитах – УЭРМ.

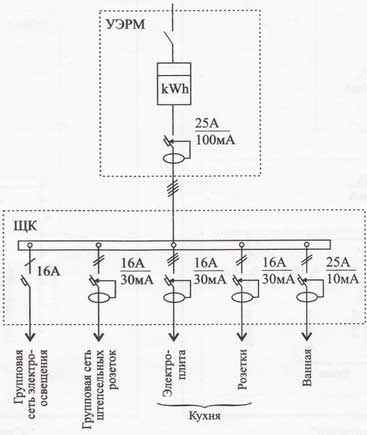

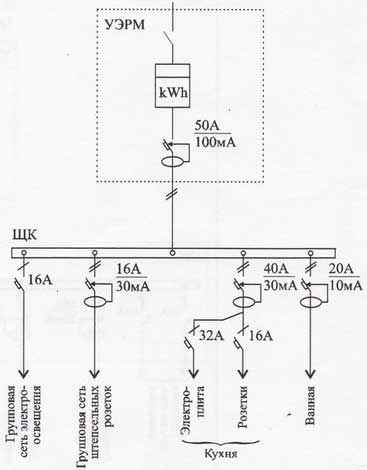

В жилых зданиях второй категории комфорта с электроплитами в квартирах при однофазном вводе и расчётной нагрузке на квартиру до 11 кВт, защита линий электропроводки осуществляется установленными в квартирных распределительных щитах аппаратами защиты как минимум пяти групповых линий: электрического освещения; розеточной сети жилых помещений; электроплиты; розеточной сети электроприёмников мощностью более 2 кВт и ванной комнаты. Приборы учёта электроэнергии и вводные отключающие аппараты размещаются в УЭРМ.











При наличии в квартирах трёхфазных электроприёмников, а так же при нагрузке на вводе в квартиру более 11 кВт ввод выполняется трёхфазным.

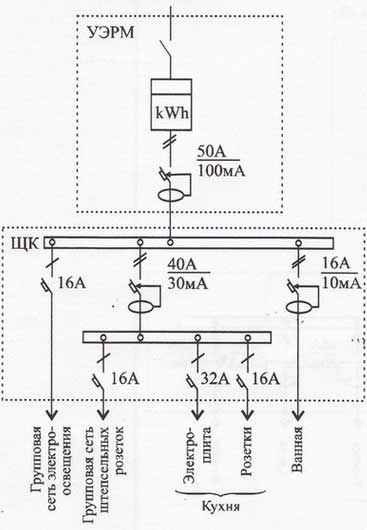

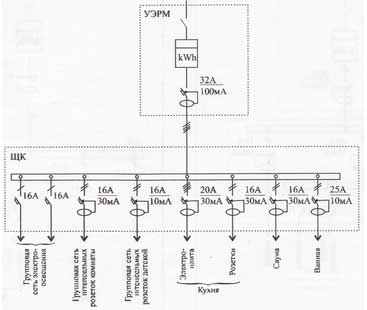

Схемы зашиты групповых линий электропроводки в домах первой категории комфорта с электроплитами в квартирах при трёхфазном вводе и расчётной нагрузке на квартиру до 11 кВт.








Дата публикации : 04-12-2007 (Просмотров статьи : 13098)
Статью опубликовал : admin

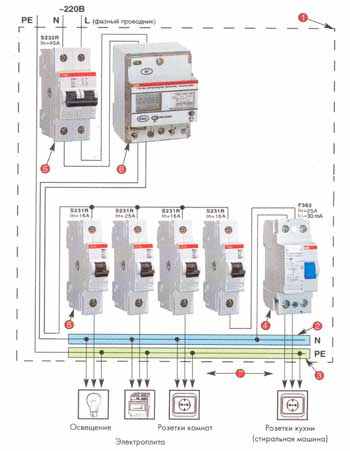

1. Корпус щита

2. Соединительный элемент нулевых рабочих проводников

3. Соединительный элемент нулевых защитных проводников, а также проводника уравнивания потенциалов

4. Выключатель дифференциального тока

5. Автоматические выключатели

6. Счетчик электроэнергии ДЕЛЬТА

7. Линии групповых цепей


Схема квартирной электросети

Схема квартирной электросети

Квартирных электропроводок столько же, сколько квартир, но в каждой из них применяется всего несколько элементов: лампы подвесные, потолочные, настенные, люстры, штепсельные розетки для включения бытовых электроприборов, настольных ламп, питания радиоприемников и телевизоров, звонки, предохранители или автоматические выключатели, счетчики расчетные и контроль­ные.

Чтобы иметь возможность на практике разобраться в каждом конкретном случае, нужно знать, по каким соображениям приме­няются те или иные варианты схем. Для этого вообразим себя на время рядом с инженером, которому поручено спроектировать электросеть большой квартиры, и выполним эту работу вместе с ним.

В квартире могут быть четыре самостоятельные электропро­водки: 1) радиотрансляция; 2) телевизионная трансляция (или проводка от антенны общего пользования); 3) телефон; 4) электро­сеть освещения и бытовых электроприборов. Они друг с другом н при каких условиях электрически не соединяются, хотя их провод могут пересекаться. Нас интересует только электросеть освеще ния и бытовых электроприборов. В дальнейшем именно она и будет рассматриваться, чтобы выяснить, из каких элементов (выключателей, светильников и т.п.) она состоит, что с чем и как электрически соединяется и сколько проводов проходит между отдельными частями электроустановки. Ответы на эти вопросы дают принципиальные схемы, выполняемые в условных графичес ких обозначениях.

Графические условные обозначения. Обозначения для схем которые нам понадобятся, приведены на рис. 35. Обратим внима­ние на следующее. В обозначении рис. 35, д кружок справа пока­зывает, что контакт не имеет самовозврата. Это характерно для выключателей и рубильников, т.е. для аппаратов с ручным приводом.

Расположенные рядом две вертикальные черточки на рис. 35, о-р - это не провода, а условное обозначение механической связи. В данном случае гнезда штепсельной розетки (штыри, вилки) механически связаны, так как имеют общий корпус.

Обозначение рис. 35, т применяется только в таких схемах, как на рис. 16, т.е. там, где нужно подробно показать соединения ламп, дросселей, стартеров и т.п. А в схемах квартирной электросети изображают не люминесцентную лампу, а светильник (в нем находятся и лампа, и ПРА), пользуясь для этого обозначением рис. 35, у.Такого обозначения в стандарте нет, но стандарт разрешает любое сложное устройство (усилитель, генератор частот, фильтр и вообще любую сложную электрическую схему) изображать прямоугольником, вписывая в него характерные буквы или знаки (если, конечно, требуется показать только присоединение устрой­ства, но не его внутреннюю схему).

Схема квартирной электросети №1

Условные обозначения на схеме можно располагать как угодно: вертикально, горизонтально, в зеркальном изображении.

Схемы электрического освещения очень просты. Они нужны только тем, кто не имеет специальной электротехнической подго­товки. А электромонтерам и электромонтажникам нужны не схемы, а планы помещений, на которых показано размещение электрооборудования, направление и число соединяющих его проводов. Обозначения для планов приведены на рис. 36. В этих обозначениях выполнен рис. 105 в 13. Если линии изображают более двух проводов, на это указывает соответствующее число черточек.

Предупреждение. На планах нельзя применять обозначения, предназначенные для схем; схемы нельзя выполнять в обозначе­ниях для планов. Чтобы ясно представить себе различие в приме­нении обозначений в схемах и на планах, достаточно сравнить рис. 37, бив, где одно и то же изображено схематически (рис. 37, б) и на плане (рис. 37, в).

Если в каком-либо случае приходится ввести обозначение, не предусмотренное стандартом (или не аналогичное стандартному), то его значение должно быть пояснено.

Исходная схема. На рис. 37, а, 38, а, 39,а даны картинки, из ко­торых ясно, какие элементы электропроводки рассматриваются. Под ними на рис. 37, б, 38, б и 39, б показаны соответствующие им схемы.

Итак, вдоль схемы на рис. 37, б проходят два питающих прово­да, условно обозначенные / (красный) и // (синий); между ними напряжение 127 В (120) или 220 В. Рассмотрим типичные схемы.

1. Штепсельная розетка. Один провод, идущий к ней, присоеди­нен только к проводу /, другой - только к проводу //.

а - штепсельная розетка двухполюсная без заземляющего контакта для открытой установки; б - то же для скрытой установки; в - то же с зазем­ляющим контактом для открытой установки; г - то же для скрытой установки; д - штепсельная розетка сдвоенная (на два направления) для открытой установки; е - то же скрытой установки; ж - выключатель однополюсный для открытой установки; з - то же для скрытой установ­ки; и - сдвоенный выключатель для открытой установки; к - то же для скрытой установки; л - переключатель; м - звонок; н - блок: выключа­тель и штепсельная розетка для открытой установки; о - блок: три выключателя и штепсельная розетка для скрытой установки; п - све­тильник с лампами накаливания; р - люстра; 0 - светильник с люмине­сцентными лампами; Т - линия из трех проводников (три засечки)

 Схема квартирной электросети №2

2. Две штепсельные розетки, расположенные одна под другой.
Левые гнезда обеих розеток соединены между собой, правые -
тоже между собой. В результате к левым гнездам подается пита-
ние от провода /, к правым - от провода //.

3. В схеме настенного патрона с выключателем провод
/ присоединен к одному из выводов патрона, провод // - к одному
из выводов выключателя. Другие выводы патрона и выключателя
соединены между собой. Таким образом, на пути от провода
// к патрону врезан выключатель.

Две лампы в настенном бра соединены параллельно. К верх­ним выводам их патронов присоединен провод /. Нижние выводы соединены с выключателем. К другому выводу выключателя под­ходит провод //. Выключатель включает и гасит сразу обе лампы.

Лампа подвешена к потолку, выключатель установлен на стене. Провод / подведен к патрону, провод II- к выключателю. Свободные выводы патрона и выключателя соединены.

6. Тот же случай, но под выключателем установлена розетка. А •к ней нужно подвести провода / и //. Но провод // уже присоединен к выключателю, а он находится рядом. Поэтому между левым вы­водом выключателя и левым гнездом розетки просто сделана пе­ремычка. К правому же гнезду от провода / выполнен спуск, при­чем без захода в выключатель. Таким образом, на участке от проводов /и// до выключателя идут три провода, от выключателя до штепсельной розетки - два, причем один из них к выключате­лю не присоединен, хотя может проходить под ним.

А по провод // уже присоединен л. Поэтому между левым вы-I розетки просто сделана/выполнен спуск, при­жим образом, на участке от гри провода, от выключателя эм один из них к выключате-дить под ним.

Примечание. Присоединять штепсель параллельно выводам выключателя неверно. Когда лампа на потолке загорится нормально

Тот же случай, но по потолку дг стену идут провода к штепсельной р выводу патрона уже подведен провод присоединить провод, идущий к од розетки. К другому гнезду приходит провод для присоединения к проводу. от проводов и до патрона идут штепсельной розетки - два, причем заходит.

Обратите внимание также на то, что совершенно безразлично, как чтобы один провод подходил к одному. В розетке с тремя гнездами не порядок присоединения.

Люстра с двумя выключателями (рис. 38). Первые вывод всех ламп соединены с проводом. К обоим выключателям при­соединен провод. Одна из ламп включается выключателем.

Схема квартирной электросети №3

Вторые выводы остальных ламп соединены между собой, и все эти лампы включаются выключателем S2.

Та же схема, но использован сдвоенный двухклавишный выключатель S3.

В схеме люстры с переключателем S4 в последнем совме­щены функции обоих выключателей: S1 и S2. Чтобы пояснить, как работает схема, рядом с переключателем изображены его четыре контактных положения: а) замкнуты верхний и левый выводы - го­рит одна лампа (провод //, переключатель, лампа, провод /); б) зам­кнуты верхний и правый выводы - горят остальные лампы (провод //, переключатель, лампы, провод /); в) замкнуты верхний, правый и левый выводы - горят все лампы; г) верхний вывод, к которому подведен провод //, не соединен ни с правым, ни с левым вывода­ми, значит, цепи всех ламп разомкнуты и люстра погашена.

Звонок

Провод / присоединен к звонку Н1, провод // - к кнопке SB1. Обратите внимание: а) кнопка и проводка должны быть рассчитаны на 250 В; б) в цепь звонка иногда вводят выклю­чатель (на рис. 38 не показан); в) кнопку нельзя устанавливать на дворе и в сырых помещениях. В этих случаях нужно включать звонок по схеме, которая показана на рис. 10, а.

На рис. 39 показаны три схемы включения светильников с люминесцентными лампами.

Настенный светильник с U-образной лампой. Пускорегулирующий аппарат, стартер и конденсатор находятся внутри све­тильника; их соединяют на заводе-изготовителе. Снизу в светиль­ник встроен выключатель S5. Светильник присоединяется к сети двумя проводами.

Настенный светильник с одной лампой. Пускорегулирующий аппарат, стартер и конденсатор находятся и соединены внутри светильника, но выключатель S6 вынесен и установлен отдельно. Для более полного представления на рисунке справа схематичес­ки показано взаимное расположение аппаратов в корпусе све­тильника.

Двухламповый подвесной светильник с вынесенным выклю­чателем S7. Лампы внутри этого светильника включены по схеме на рис. 16, свойства которой подробно рассмотрены в 3.

Ввод в комнату

На рис. 37-39 все изображено так, будто лампы, штепсельные розетки и звонок находятся в одном помеще­нии. Кроме того, каждая разновидность схемы показана 1 раз. На самом деле лампы и приборы находятся в разных комнатах каждой из них любые из схем 1-16 могут применяться в каких угодно сочетаниях.

Питающие провода (магистраль: от латинского слова magistra­te- главный) проложены, как правило, по коридору, и от них в каждую комнату сделан ввод (см. рис. 40, б), т.е. заходят провода (условно изображенные одной линией), и уже в комнате выполне­ны необходимые разветвления. В зависимости от взаимного рас­положения комнат иногда удобно ввод в некоторые из них делать не из коридора, а из смежных помещений, как, например, на рис. 40, б в помещениях ТО и 11. На рис. 40, а проводка в одной из комнат показана подробно.

Схема квартирной электросети №4

Расчетная схема

Рисунок 40, в представляет собой расчетную схему. На ней магистраль изображена одной горизонтальной линией, комнаты пронумерованы вдоль магистра­ли, кончая ее началом (т.е. вводом электропитания в квартиру), слева направо расположены нагрузки. Нагрузка каждой комнаты в целом изображена отрезком со стрелкой на конце. Цифры (синие) обозначают максимальный расчетный ток в амперах, который, например для комнаты 4, составляет 8,66 А. Откуда взялись эти цифры? Нагрузка каждой комнаты вычисляется следующим образом. В комнате 1 предполагается плитка (мощностью 600 Вт), телевизор (200 Вт), радиоприемник (50 Вт), настольная лампа

Рис. 39. Исходная схема. Люминесцентные светильники: 1 - стартеродержатель; 2 - стартер; 3 - пускорегулирующий аппарат ПРА; 4 - колодка, через которую присоединяется ПРА;5 - конденсатор; 6 - ламподержатель; 7- колодка для присоединения проводов от сети и выключателя. Перечисленные изделия описаны в 8

(50 Вт) и общее освещение (100 Вт). Вся эта нагрузка получает питание через ввод в комнату. Значит, чтобы определить его нагрузку, нужно сложить 600 + 200 + 50 + 50 + 100 Вт. Получаем 1000 Вт.

Для выбора сечения проводов требуется знать нагрузку в амперах. Она вычисляется делением мощности в ваттах на номинальное напряжение сети в вольтах. В данном примере при 127 В получается: 1000 : 127 = 7,86 А, а при 220 В - меньше, а именно: 1000 : 220 = 4,55 А.

Ток, А	7,8В	5,5	1,57	8,БВ	5,8			0,39	0,2	0,2	0,39
Нагрузка				Мощность		,Br
Нагреватели	вое	ООО	—	600	600	600	1200	—	—	—	—
Телевизоры	200		—	ZOO	—	200	—	—	—	—	—
Радиоприемники	50	—	50	—	50	50	—	—	—	—	—
Настольные лампы	50	50	50	—	—	50	—	—	—	—	—
Общее освещение	100	50	100	300	-	50	50	50	25	25	50

Цифры (красные) вдоль магистрали - это нагрузки ее отдельных участков, возрастающие по направлению от конца магистрали к ее началу. Так, в самом конце (слева) по магистрали проходит
