Прокладка кабеля

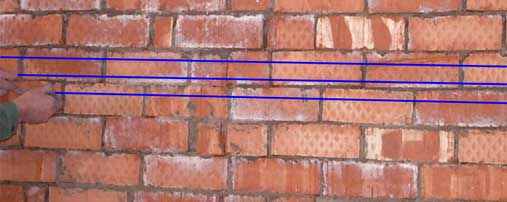

В этой статье мы рассмотрим основной способ прокладки кабелей открытой электропроводки непосредственно по поверхности стен. Нам необходимо проложить по кирпичной стене групповые кабели в количестве шести штук. Мы определяем место прокладки кабелей и производим разметку прохождения трассы. Для этого используем шнур покрытый синькой (отбивка).

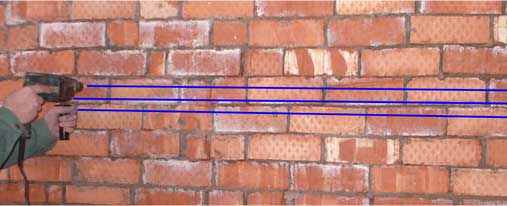

По отмеченным синькой на стене полосам сверлим крепёжные отверстия под дюбель NAT-6, если в качестве крепления скоб будут применяться саморезы, или деревянный шкант – в просторечии чопик, применяется при креплении гвоздями, что мы и используем.

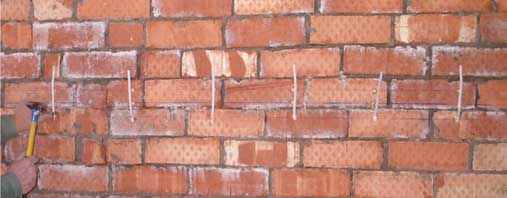

Чтобы было удобнее вести прокладку кабелей, мы их делим на два пучка по три кабеля в каждом пучке. В связи с этим обстоятельством у нас просверлены ещё два ряда отверстий параллельно отбитой синькой полосе. Нарезаем крепёжные скобы – в качестве которых используем алюминиевый провод АППВ 2х2,5 и крепим их гвоздями с широкой шляпкой (толевыми) к вбитым в крепёжные отверстия чопикам.

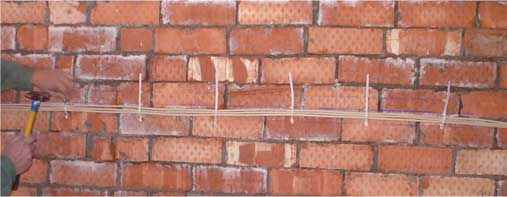

Вымеряем длины трёх кабелей, вкладываем их в получившиеся крепления и закрепляем первый пучок . Чтобы в дальнейшем при монтаже не пришлось путаться в кабелях лучше их подписать на концах длин маркёром.

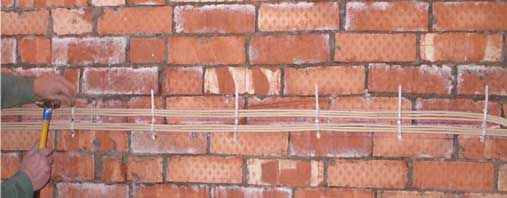

Вымеряем длины оставшихся трёх кабелей, также вкладываем их в скобы и закрепляем.

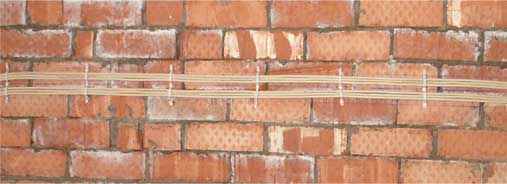

В результате произведённых монтажных работ у нас получилось жёсткое крепление группы кабелей к кирпичной стене. Такой способ прокладки кабелей применяется при дальнейшем оштукатуривании стен.





На следующем снимке показан способ прокладки групповых и силовых кабелей.





Дата публикации : 12-03-2006 (Просмотров статьи : 11898)

Соединение розеток “шлейфом”

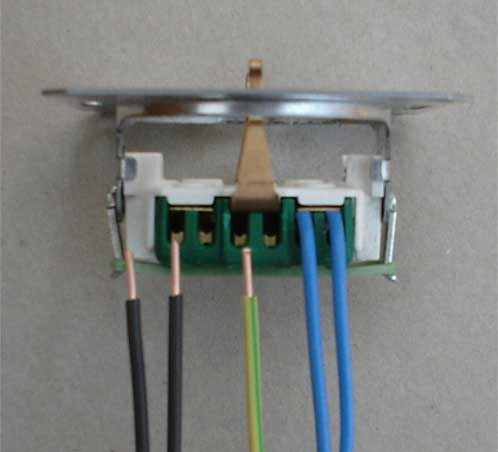

Жителям домов построенных в 60 – 80 годах прошлого века не один раз, наверное, приходилось сталкиваться с такой проблемой как обгорание или обугливание изоляции на подходящих к розеткам проводах. Обычно в таких зданиях розетки, расположенные на перегородках стен разделяющих помещения квартиры, находятся в одном сквозном канале и соединяются друг с другом шлейфом. Не рассматривая вопрос отводимой от розетки мощности, мы коснёмся темы соединения проводов в розетках. Как видно на снимке, фазный - чёрный провод, имеет разрыв по длине. Такой же разрыв и на нулевом – синем проводе. Как бы мы не старались затянуть эти проводники зажимными контактами в розетках, идеального соединения всё равно не получится. Т.е. этот участок будет обладать дополнительным сопротивлением и при большой потребляемой мощности, оборудованием запитанным от этой или следующей розетки, на этом участке цепи образуется падение напряжения, что и поведёт к нагреву проводов и вследствие этого к обгоранию изоляции.

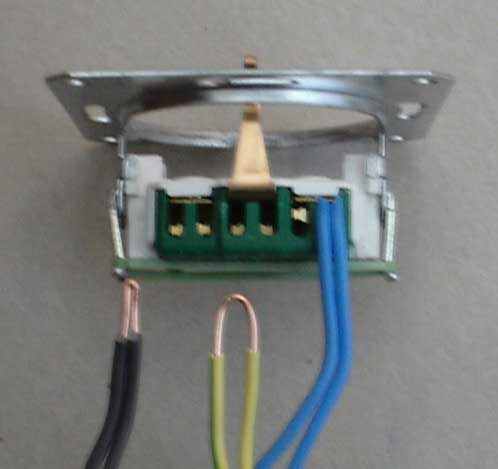

Но вот Вы решились заменить электропроводку в квартире. Если Вы будете соединять розетки таким же образом как и было, то возможно получится такая же ситуация как и до замены проводов, даже не смотря на то , что алюминиевые провода поменяны на медный кабель. Мы предлагаем более надёжный способ подключения розеток шлейфом. Необходимо лишь при прокладке новых проводок сделать петлю кабеля в монтажной коробке (коробке для установки розетки), а далее подводить кабель к следующей розетке. На снимке, на жёлтом проводе показан этап снятия изоляции с проводника, а на чёрном – то, что должно получиться после его обжима.





Дата публикации : 17-04-2006 (Просмотров статьи : 13171)
Статью опубликовал : admin

Соединение проводов в коробках


Как указано в Правилах Устройства Электроустановок: соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или винтовых и болтолвых соединений, в соединительных и ответвительных коробках корпуса которых должны быть, как правило, из несгораемых или трудносгораемых материалов.

Как видно из вышеизложенного – про соединение проводов таким способом как “скрутка” в ПУЭ ничего не указано, хотя этот способ с давних пор применяется и по всей видимости и в дальнейшем будет использоваться при производстве электромонтажных работ. Мы рассмотрим один недостаток характерный такому способу соединения.

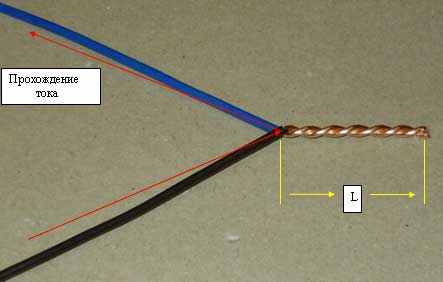

Условно примем длину L равной 40мм. Из снимка видно, что на участке L произведено механическое соединение проводников, по которому осуществляется прохождение электрического тока от провода чёрного цвета, к проводу синего цвета. Но ток проходит не через весь участок длины L, а только через его начало. Получается, что основная часть соединения как бы и не нужна. Если проходящий по данным проводам ток имеет незначительную электрическую величину, то длинной L можно пренебречь (уменьшить) и соединение будет вполне приемлемо для применения в электроустановках (квартирах, домах и т.п.). Если же по проводам проходит ток значительной величины, то длина соединения L – поможет некоторое время поддержать электрическую цепь в исправном состоянии. Но так как при прохождении через проводники электрического тока определённая его часть расходуется на нагрев проводников, то под воздействием нагрева и окружающей среды (воздуха), происходит окисление точки прохождения тока и она постепенно сдвигается к концу скрутки, что ведёт к постепенному ослаблению контакта, а в дальнейшем к искрению в соединении, оплавлению изоляции и как худшее - возгоранию изоляции и что может дальше произойти – дело случая. Такие ситуации сплошь и рядом происходят в старых зданиях. В завершении статьи хочется отметить, что пожарная безопасность Вашего жилища в Ваших же руках и при производстве работ необходимо следовать требованиям ПУЭ, а не надеется на русский авось.
