Монтаж распределительного щита

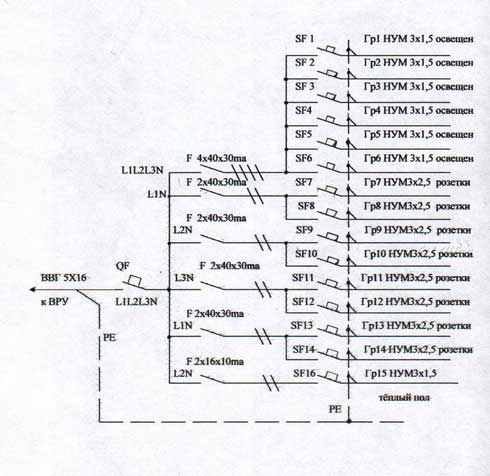

В этой статье мы рассмотрим один из вариантов монтажа автоматики распределительного щита, с помощью которой осуществляется защита групповых сетей и подача питания на электроприёмники расположенные на одном из этажей частного жилого дома, по приведённой ниже электрической схеме.
Из схемы видно, что автоматическим выключателем QF - осуществляется общее включение и отключение устройства. Защита же, подводящего к щиту электропитания кабеля ВВГ 5х16 от токов перегрузки, осуществляется аппаратом защиты расположенным в ВРУ (вводно - распределительное устройство). Отходящие от щита групповые линии защищены от токов утечки – выключателями дифференциального тока (ВДТ)– F и от токов перегрузки автоматическими выключателями – SF.
В качестве распределительного щита, или как его ещё называют - щит этажный, мы используем встраиваемый пластиковый бокс (шкаф для скрытого монтажа), фирмы производителя Schneider Electric, торговая марка “Merlin Gerin” на 36 модулей со степенью защиты IP 40. Входящие в комплект щита клеммные блоки, представляющие собой комбинацию из клеммных держателей и установленных на них клеммных реек, используем как рабочую нулевую – N и защитную нулевую – PE шины.
В пробитую в стене из пенобетона нишу вставляем бокс, заводим в него питающий и групповые кабели и закрепляем его с помощью монтажной пены, не забывая поставить внутрь корпуса бокса распорки, чтобы его не сдавило застывающей пеной. После застывания пены приступаем к монтажу щита.
На первом этапе монтажа разделываем входящие в щит кабели, т.е. снимаем с них изоляцию. При разделке кабелей марки НУМ используем приспособление для снятия изоляции “JOKARI”, называемое в быту “зачистка”. Кроме тех функций, что показаны на снимках, c помощью “зачистки” можно осуществить продольный разрез изоляции, а так же в её состав входит выдвигающееся лезвие.
Подключаем защитные нулевые проводники питающего кабеля и групповых сетей (жёлтого цвета с продольной зелёной полосой) к шине PE. При подключении проводников необходимо соблюдать одно из важных условий: очерёдность присоединения защитных проводников должна совпадать с очерёдностью присоединения фазных и нулевых проводников к аппаратам защиты. Т.е. если к первому левому зажиму шины РЕ подключен защитный проводник Гр1, то и аппарат защиты этой группы устанавливается первым и т.д. по порядку. В дальнейшем, к примеру, при поисках неисправностей в какой либо отходящей линии, вам не нужно будет отсоединять проводники от зажимов в поисках нужного, так как вы точно знаете очерёдность их подключения.
Существует два основных способа монтажа щитов при определённой расстановке в них аппаратов защиты:
1. Когда аппараты защиты ВДТ и автоматические выключатели отходящих линий расположены рядом друг с другом.
2. Когда сначала устанавливаются по порядку ВДТ отходящих линий, а далее в таком же порядке автоматические выключатели.
Мы произведём монтаж по первому варианту с использованием проводов марки ПВ 1х4, ПВ 1х6. Устанавливаем внутрений каркас с закреплёнными на нём рейками (DIN) предназначенными, в данном случае, для установки аппаратов защиты. Эта конструкция удобна тем, что её с установленными на ней аппаратами защиты, с помощью винтов крепления можно переместить под определённый слой (уровень) оштукатуренной в дальнейшем поверхности стены. Устанавливаем нулевую шину N.
Присоединяем рабочий нулевой провод (синего цвета) кабеля питания к шине N, устанавливаем автоматический выключатель QF и подключаем фазные провода питающего кабеля к верхним зажимам QF. Устанавливаем аппарат ВДТ – (F) и автоматические выключатели отходящих световых линий SF1 –SF6. Так как рейка DIN рассчитана на установку 12 модулей, то один автоматический выключатель устанавливаем на следующую рейку. Присоединяем фазные провода отходящих от щита линий (провода чёрного цвета) к SF1-SF6 и подключаем соединительные перемычки к зажимам аппаратов в соответствии с электрической схемой. Три фазные соединительные перемычки должны быть желательно разного цвета (чёрного, коричневого, красного, оранжевого, серого, белого), для удобства в дальнейшем распознавания фаз. Устанавливаем дополнительную шину – N, к которой присоединяем нулевые рабочие проводники этих групп. Эта шина должна соединяться проволочной перемычкой (синего цвета) с нулевым выходным зажимом ВДТ.
В такой же последовательности производим установку аппаратов защиты и монтаж розеточных групп и линии питания электрического тёплого пола.
Установка дополнительных шин на данном этапе не требуется т.к. рабочие нулевые проводники подключаются непосредственно к нулевым зажимам ВДТ.
Монтаж закончен. Оборудование готово к работе.
