Вспомогательные монтажные элементы

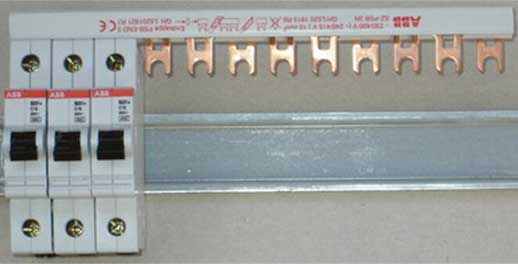

Многие электромонтажники при сборке электрических щитов используют в качестве соединительных перемычек различные вспомогательные монтажные элементы выпускаемые предприятиями производящими электромонтажное оборудование. Качество монтажа при этом значительно улучшается, да и намного снижается время затраченное на сборку. На снимке показан один из вариантов соединения автоматических выключателей АВВ с помощью шины модульной SZ – PSB 3N. При установке такой шины осуществляется чередование трёх фаз на подключенных аппаратах защиты, в данном случае можно установить 12 однофазных или четыре трёхфазных аппарата.

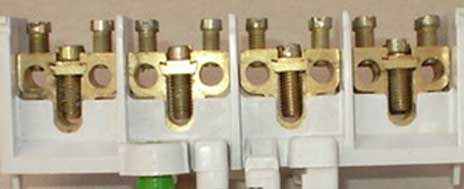

Так же, довольно часто, при монтаже щитов приходится встречаться с таким фактом как большие отводимые токовые нагрузки от автоматических выключателей. Многим, наверное, приходилось сталкиваться с “проблемой запуска” двух проводов сечением 16 или 25 мм/кв в один зажим аппарата защиты. Далее мы покажем фрагмент варианта монтажа с использованием проводов данного сечения и вспомогательного элемента - “блока ответвительного” или другое его название “колодка ELS”.

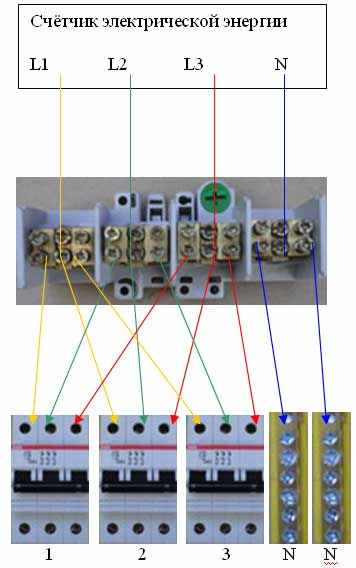

За основу возьмём провод сечением 25 мм/кв – провод с максимальным сечением который возможно подключить к счётчику электрической энергии прямого включения. Как видно из схемы, отходящие от счётчика фазные провода, проходят через центральные фазные зажимы ответвительного блока и подсоединены к автоматическому выключателю - 2. Чтобы осуществить соединение в ответвительном блоке, необходимо лишь ослабить винты крепления зажимов, вынуть опорную пластину с зажимными винтами, снять изоляцию на проводе и вставить его в гнездо зажима. Сборка проходит в обратном порядке. В оставшиеся в блоке свободные отверстия заводим перемычки, проводов того же сечения, подводим их к автоматическим выключатели -1, 3 и затягиваем их в зажимах блока и автоматов. Такую же процедуру можно произвести с нулевым проводом.

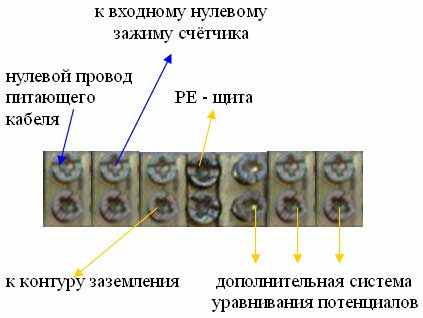

Существует ответвительные блоки в которых три блока зажимов рассчитаны на соединение трёх проводов (как в предыдущем варианте), а четвёртый рассчитан на соединение значительно большего количества проводов. Такие вспомогательные элементы удобно использовать в качестве главной шины уравнивания потенциалов (ГШУП). Три блока зажимов используются как и в предыдущем примере, а четвёртый как показано ниже.
Блоки зажимов рассчитаны для установки на рейку DIN, что удобно при использовании их в электрических щитах различного назначения.
Электромонтажные работы в квартире
В данной статье мы рассмотрим лишь основные принципы, которые необходимо знать и учитывать при замене электропроводки в квартире. Исходя из этого, процесс оформления необходимой документации для производства электромонтажных работ рассматриваться не будет.
Прежде чем приступить к работам, необходимо определиться с количеством устанавливаемых, в дальнейшем, электроприёмников и потребляемой ими мощностями. Для этого желательно составить чертеж квартиры с предполагаемой расстановкой в ней мебели. При этом нужно учесть тот факт, что при возможной переустройстве интерьера, оставался свободным доступ к установленному светотехническому оборудованию. Не нужно надеяться на то, что заложив новый электрический кабель в гофрированную трубу Вам удастся его заменить при переносе к примеру розетки в другое от прежнего место. Если труба с кабелем проходит по стенам с двумя внутренними или наружными углами не то что кабель марки ВВГ но и провод ПВС навряд ли удастся заменить, а если ещё добавить угол на спуск к розетке, то тогда вытянуть находящийся в гофрированной трубе кабель вообще не представиться возможным. Останется только наращивать кабель или опять пробивать борозды в стене для прокладки нового. Ну с расположением оборудования Вы определились, теперь можно приступать к расчёту мощностей. Основные токовые нагрузки обычно потребляют оборудование кухни, ванной комнаты, электрические тёплые полы и водонагреватели при возможной их установке. Исходя из этого и Вашей электробезопасности стиральные и посудомоечные машины, электрический духовой шкаф газовой плиты, электрические плиты, тёплые полы, проточные и накопительные водонагреватели а так же газовые котлы отопления с электроподжигом необходимо запитывать отдельными группами идущими от основного электрического щита с установленными в нём аппаратами защиты на эти группы. Остальное оборудование кухни, такое как микроволновая печь, электрический чайник, измельчитель мусора и др. можно распределить ещё на две группы. Токовые нагрузки кабелей и проводов, применяемых при электромонтажных работах, а так же виды необходимых защитных устройств автоматики можно найти в любом справочнике по электрике или электротехнике. Остальные розеточные и световые группы потребляют значительно меньшую мощность электрической энергии, поэтому возможно, к примеру, объединение двух комнат на одну световую и одну розеточные линии. В случае прокладки кабелей способом их “проброса” за металлическим каркасом для гипсокартонных стен и потолков в не зависимости от марки кабеля он помещается в гофрированную самозатухающую трубу. Необходимо так же учесть, что при подвеске люстры, в которой будет использовано управление освещением с помощью двухклавишного выключателя, подходящий к ней кабель от распределитнльной коробки, должен быть четырёхжильным, для обеспечения заземления металлических частей данного светильника. Очень часто в кухонной мебели осуществляется подсветка полок и рабочей зоны мебельными и другими видами светильников включение которых можно осуществить расположенным в блоке розеток рабочей зоны выключателем, что показано на снимке.
