ШАССИ. РАМА


Рама (рис. 61) автомобиля штампованная, клепаная, состоит из двух лонжеронов швеллерного сечения, переменных по длине, соединенных поперечинами. В передней части рама снабжена передним буфером с двумя буксирными вилками.

На задней поперечине рамы автомобилей КамАЗ-5320, КамАЗ-53212 установлено тягово-сцепное устройство с резиновыми упругими элементами, обеспечивающими двухстороннюю амортизацию. На задней поперечине рамы автомобилей КамАЗ-5410, КамАЗ-54112 и КамАЗ-55111 установлена жесткая буксирная петля без резинового амортизатора, предназначенная для буксирования неисправного автомобиля на короткое расстояние. Пользоваться ею для постоянной буксировки прицепа нельзя.

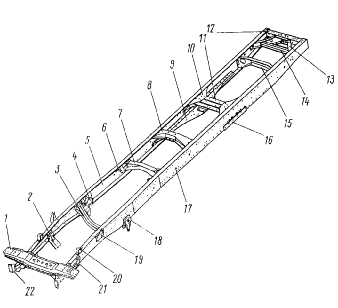

Рис. 61. Рама автомобиля: 1 - поперечина № 1; 2 - кронштейн передней опоры силового агрегата; 3 - поперечина № 2; 4 – крон-штейн задней опоры двигателя; 5 – лонже-рон правый; 6 - кронштейн балки поддер-живающей опоры силового агрегата; 7 – по-перечина №3; 8 - поперечина №4; 9 – косын-ка нижняя поперечины № 5; 10 косынка верхняя поперечины № 5; 11 - поперечина № 5; 12 - поперечина задняя; 13 - раскос задней поперечины; 14 - поперечина № 7; 15 - поперечина №6; 16- прокладка кронш-тейна балансирной подвески; 17 - лонжерон левый; 18 - задний кронштейн передней подвески; 19 - кронштейн амортизатора; 20 - кронштейн опоры радиатора; 21-кронштейн передний передней подвески; 22 – кронш-тейн буфера

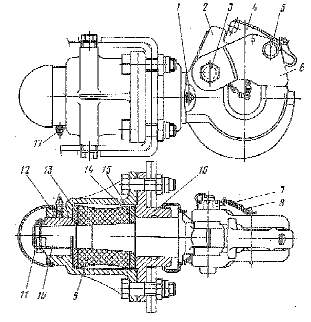

Рис. 62. Тягово-сцепнос устройство: 1, 17 – масленки; 2 – крюк с грязеотражателем; 3 – ось защелки крюка; 4 – собачка защелки; 5 – ось собачки; 6 — защелка; 7 гайка; 8 – цепь шплинта замка; 9 – упругий элемент; 10 – гайка крюка; 11– шплинт; 12 – защитный колпак; 13, 14 – фланцы; 15 – корпус; 16 – крышка корпуса



На автомобилях КАМАЗ-55111, КАМАЗ-53229 тягово-сцепное устройство установлено на задней поперечине рамы, на КАМАЗ-65115 – на надрамникё, закрепленном в задней части рамы. Автомобили КАМАЗ различных моделей и комплектаций имеют рамы различающиеся: длинной в зависимости от базы; количеством и конструкцией поперечин; усилительными накладками и их конструкцией; кронштейнами и их положением.

Лонжероны изготовлены из полосой легированной стали толщиной 8 мм. Максимальное сечение лонжерона 262x80 мм. Автомобили имеют разную длину рамы в зависимости от базы. Рама автомобиля KaмАЗ-53212 имеет усилительные накладки лонжеронов в районе пятой поперечины. Кронштейны опор силового агрегата, опор кабины и передней подвески соединены с деталями рамы заклепками и болтами с гайками.

Тягово-сцепное устройство (рис. 62) состоит из крюка 2, конец которого проходит через отверстия в задней поперечине рамы, имеющий дополнительный усилитель. Конец крюка вставлен в массивный цилиндрический корпус 15, закрытый с одной стороны защитным колпаком, с другой – крышкой 16 корпуса.

Резиновый упругий элемент (буфер) 9, смягчающий ударные нагрузки при трогании автомобиля с прицепом с места и при движении по неровной дороге, расположен между двумя фланцами 14 и 13. На оси 3, проходящей через крюк, установлена защелка, застопоренная собачкой 4, которая не дает возможности дышлу прицепа выйти из зацепления с крюком. При сборке тягово-сцепного устройства гайку 10 надо завернуть до упора во фланец 13 без приложения дополнительного усилия затяжки. После этого, вворачивая гайку 10, нужно совместить прорези в ней с отверстием на конце крюка 2, а затем установитъ шплинт. При совмещений отверстий допускается появление осевого перемещения до 0,5 мм. Во время эксплуатации автомобиля гайку 10 нельзя использовать для регулирования осевого перемещения крюка 2, так как при навертывании гайки увеличивается осевое перемещение крюка. В случае появления осевого перемещения крюка после длительной эксплуатации автомобиля следует разобрать тягово-сцепное устройство и при необходимости выправить фланцы 13 и 14 и заменить изношённые детали.

При усадке резинового буфера необходимо установить дополнительные кольцевые прокладки между фланцами и резиновым буфером, после чего завернуть гайку, зашплинтовать ее и поставить на место защитный колпак 12. Для того, чтобы сцепитъ тягач с прицепом нужно:

– затормозить прицеп стояночной тормозной системой;

– открыть замок буксирного крюка;

– установить дьшло прицепа так, чтобы сцепная петля находилась на уровне буксирного крюка автомобиля;

– осторожно подать автомобиль назад до упора буксирного крюка в сцепную петлю прицепа;

– накинуть сцепную петлю на буксирный крюк и закрыть замок;

– вставить штепсельную вилку прицепа в розетку автомобиля;

– соединить головки шлангов пневмосистемы прицела с соответствующими головками пневмосистемы автомобиля;

– соединить прицеп с автомобилем страховочным тросом или цепью;

– открыть разобщительные краны пневмопривода тормозных систем прицепа, установленные на автомобиле (однопроводной или двухпроводной схемы);

– растормозить прицеп стояночной тормозной системой.

Для улучшения маневренности при буксировке прицепа снять с автомобиля задние буферы.


ПОДВЕСКА



Подвеска автомобиля воспринимает основные динамические нагрузки от воздействия неровностей дороги. Для обеспечения большей плавности хода и для гашения колебаний автомобиля в его передней подвеске установлены гидравлические амортизаторы двухстороннего действия. Автомобили КАМАЗ различных моделей и комплектаций имеют подвески переднюю и заднюю различающиеся: применяемыми рессорами в зависимости от нагрузки; для передних подвесок - наличием стабилизатора поперечной устойчивости; амортизаторами и кронштейнами крепления амортизаторов; дополнительными буферами и их конструкцией; стремянками и элементами крепления.

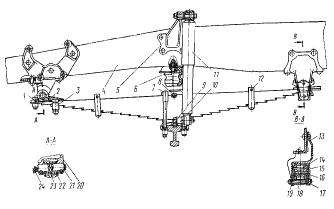

Рис. 63. Передняя подвеска автомобилей моде-лей 5320, 5410, 55111: 1 - болт крепления ушка; 2, 17 - болты стяжные; 3 - накладка ушка; 4 - рама автомобиля; 5, 10 - кронштейны амортиза-тора верхний и нижний; 6 - буфер рессоры; 7 - стремянка рессоры; 8 - накладка; 9 – штифт; 11 - амортизатор; 12 - хомут; 13 - кронштейн задний рессоры; 14 - палец сухаря; 15 - сухарь; 16 -накладка коренного листа; 18 - втулка; 19 - вкладыш; 20 - кронштейн передний рессоры; 21 - палец ушка; 22 -втулка ушка; 23 - ушко рессоры; 24 – масленка

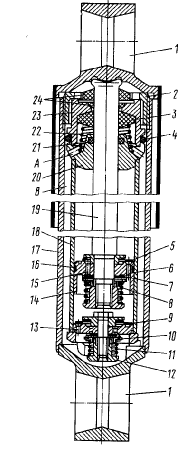

Рис. 64. Амортизатор: 1 - проушина; 2 - гайка резервуара; 3 - сальник штока; 4-сальник гайки резервуара; 5 -клапан перепускной отдачи; 6 - отверстие наружного ряда; 7 - клапан отдачи; 8, 11, 22 - пружины; 9 - клапан перепускной сжатия; 10 - клапан сжатия; 12 - гайка; 13 - отверстия перепускного клапана; 14 - поршень; 15 -отверстие внутреннего ряда; 16 - кольцо поршневое; 17- корпус резервуара; 18 - цилиндр рабочий; 19 - шток поршня; 20 - направляющая штока; 21 - сальник направляющей; 23 - обойма сальников; 24 - сальники штока; А - отверстие для слива жидкости в резервуар; В - полость резервуара

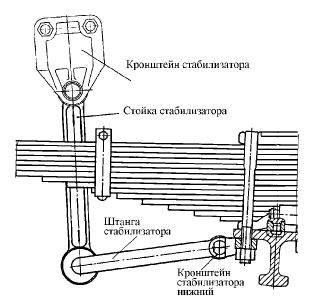

Рис. 65. Стабилизатор передней подвески




Подвеска передняя автомобилей (рис.63) состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. В средней части рессоры прикреплены двумя стремянками 7 к площадке балки передней оси. Между рессорами и балкой установлены кронштейны 10 амортизаторов 11. Передние концы рессор с помощью отъемных ушков 23 и пальцев 21 прикреплены к кронштейнам 20. Втулки 22 отъемных ушков изготовлены из антифрикционного ковкого чугуна, повышающего износостойкость соединений с пальцами рессор. Задние концы передних рессор скользящие и опираются на сменные защитные сухари 15 и боковые вкладыши 19. Коренной лист рессоры прямоугольного сечения, а остальные листы Т-образного сечения. Всего 15 листов. На скользящем конце коренного листа заклепками закреплена накладка 16, предохраняющая его от износа. Пальцы рессор смазываются через масленку.

Амортизаторы передней подвески соединены с рамой автомобиля и передней осью при помощи пальцев и резиновых втулок. Втулки компенсируют перекосы и смягчают ударные нагрузки, передаваемые от оси автомобиля на раму. С обоих торцов резиновых втулок установлены шайбы. При движении автомобиля по дороге с небольшими препятствиями амплитуда колебаний подвески незначительна и сопротивление, создаваемое амортизаторами, невелико. На неровной дороге амплитуда колебаний подвески возрастает, при этом амортизатор оказывает большое сопротивление, предотвращая раскачивание автомобиля и поглощая энергию как при плавном, так и при резком сжатии и отдаче рессор. Для ограничения хода передней подвески служат резиновые полые буферы 6, закрепленные на лонжеронах рамы.

Подвеска передняя автомобилей КамАЗ-53212, КамАЗ-65115, КамАЗ-53228, КамАЗ-53229 и Ка-мАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена подрессоренной части автомобиля при действии на автомобиль поперечной (боковой) силы, повышает устойчивость движения автомобиля. Штанга стабилизатора в средней части закреплена на балке передней оси в резиновых подушках с помощью обойм, накладок и стремянок. Штанга стабилизатора стойками шарнирно соединена с кронштейнами, установленными на левом и правом лонжеронах рамы. Соединение стоек с кронштейнами рамы аналогично креплению амортизатора.

Амортизатор (рис. 64) верхней проушиной прикреплен к кронштейну на раме, а нижней – к нижнему кронштейну амортизатора. Принцип действия гидравлических амортизаторов заключается в следующем. При относительных перемещениях подрессоренных и неподрессоренных частей автомобиля имеющаяся в амортизаторе жидкость, перетекая из одной его полости в другую через небольшие отверстия, оказывает сопротивление вертикальному перемещению штока и гасит колебания рессор.

Задняя подвеска — балансирная, на двух полуэллиптических рессорах, с реактивными штангами с резинометаллическими шарнирами ( см. рис. 66). Концы рессор скользящие по опорам, приваренным к балкам мостов. Ось балансира выполнена цельной, без стяжки. Пальцы реактивной штанги азотированы, опоры рессор усилены. Рессоры в средней части прикреплены стремянками 7 к башмаку 19 рессоры. Концы рессор установлены в опорах 11 (рис. 67). При прогибе рессор концы их скользят в опорах. При ходе мостов вниз рессоры удерживаются в опорах пальцами 8, зафиксированными от осевых перемещений шплинтами и шайбами. Для ограничения хода мостов вверх и смягчения их ударов о раму на лонжеронах установлены буферы 1. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4. Шарниры реактивных штанг самоподвижные.

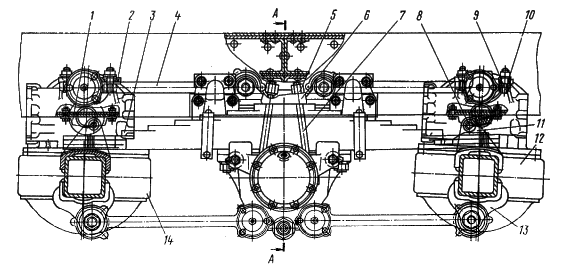

Рис. 66. Установка задней подвески (продольный вид) 43101, 43114, 43118: 1 - мост промежуточный; 2 -рама; 3 - рычаг реак-тивный верхний; 4 - шпильки; 5 -штанги реактивные; 6, 10, 13 - болты; 7 - стремянка рессоры; 8 - накладка рессоры; 9 - гайка стремянки; 11 - палец опоры; 12 - подкладка буфера;14 - буфер; 15 - крышка шарового пальца; 16 - опора; 17 - мост задний; 18, 22 - рычаги реактивные нижнии; 19 -кронштейн оси балансира; 20 - пробка заливного отверстия; 21 - рессора

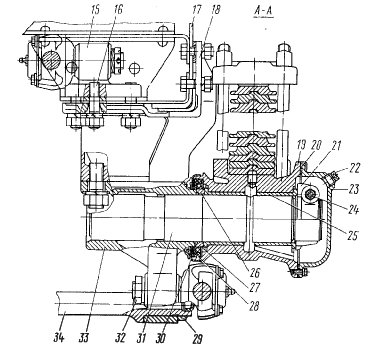

Рис. 66. Установка задней подвески (поперечный вид)

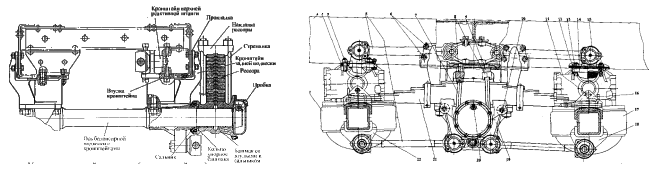

Рис. 67. Задняя подвеска автомо-билей КамАЗ: 1 - буфер задней рес-соры; 2 - рычаг реактивный; 3 – рес-сора; 4 - штанга реактивная; 5 – гай-ка; 6 - накладка рессоры; 7 – стре-мянка рессоры; 8 - палец опоры рес-соры; 9, 16 - шпильки; 10 - втулка разжимная; 11 - опора рессоры; 12 - мост задний; 13 - кронштейн ниж-ней реактивной штанги; 14 - мост промежуточный; 15 -кронштейн верхней реактивной штанги; 17 - лонжерон; 18 - прокладка кронш-тейна задней подвески; 19 - башмак рессоры; 20 - прокладка крышки башмака; 21 - гайка крепления баш-мака; 22 - пробка заливная; 23 – крышка башмака; 24 - болт стяжной гайки крепления башмака; 25 – втулка башмака; 26 - кольцо уплот-нительное; 27 -кольцо упорное; 28 - манжета; 29 - гайка крепления стяжки кронштейнов; 30 -обойма манжеты; 31 - ось башмака; 32 -гайка крепления шарового пальца; 33 -кронштейн балансира; 34-стяжка кронштейнов балансира

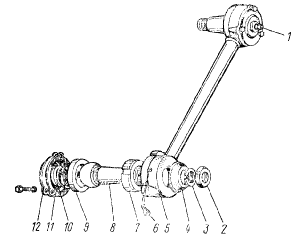

Рис. 69. Реактивная штанга: 1 - масленка; 2 - гайка; 3 -шайба пружинная; 4 - сальник; 5 - штанга; 6 - заклепка; 7 - вкладыш внутренний; 8 - палец; 9 - вкладыш наружный; 10 - пружина; 11 - прокладка; 12 - крышка


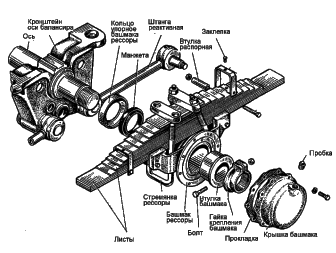

Рис. 68. Подвеска задняя


Балансирное устройство автомобилей КамАЗ-5320, КамАЗ-55102 и КамАЗ-5410 состоит из двух осей 31, запрессованных в кронштейны 33, и башмаков 19 с запрессованными в них втулками 25 из антифрикционного материала. Кронштейны балансирного устройства соединены стяжкой 34 и закреплены шпильками на кронштейнах задней подвески, которые в свою очередь крепятся болтами к лонжеронам рамы. В крышке 23 имеется отверстие с пробкой для заливки масла. Для предотвращения вытекания смазки в башмаках установлены резиновые армированные манжеты, а для защиты уплотнений от грязи — уплотнительные кольца. Башмаки 19 закреплены на осях разрезными гайками, стянутыми болтами 24.

Подвеска задняя автомобилей КамАЗ-53212, Ка-мАЗ-55111 и КамАЗ-54112 (рис. 68), в отличие от задней подвески, изображенной на рис. 67, имеет балансирное устройство с одной осью, запрессованной в кронштейн оси балансира и выполняющей роль стяжки. Опоры рессоры и нижние реактивные рычаги для улучшения ремонтоспособности выполнены съемными. Опоры зафиксированы от перемещения установочными пластинами. Для ограничения хода мостов вниз на опорах рессор установлены ограничители качания мостов.

Штанги реактивные (рис. 69) одинаковы по конструкции. В каждом наконечнике реактивной штанги расточено отверстие, в которое установлен внутренний вкладыш 7, который для предотвращения от проворачивания в наконечнике зафиксирован заклепкой 6, шаровой палец 8 и наружный вкладыш 9. Наружный вкладыш поджат пружиной и закрыт крышкой с уплотнительной прокладкой 11. Для смазывания вкладышей в каждой крышке установлена масленка 1. Для уплотнения шарнира реактивной штанги от вытекания смазки и попадания грязи поставлен торцовый сальник 4 с натягом на коническую поверхность пальца: он одной стороной упирается в торец кронштейна рычага, другой, рабочей, прижимается к торцу наконечника штанги.


ПЕРЕДНЯЯ ОСЬ, КОЛЕСА, ШИНЫ


Автомобили КАМАЗ различных моделей и комплектаций имеют передние оси, колеса и шины различающиеся: применяемыми колесами и шинами; дисковыми или бездисковыми колесами; типами тормозных камер и тормозных механизмов; наличием или отсутствием игольчатых подшипников в шкворневом узле; материалом балки; наличием литого суппорта; материалом накладок тормозных колодок; подшипниками ступицы колес.

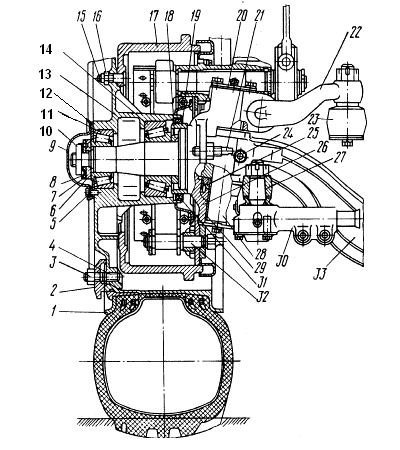

Рис. 70. Передняя ось: 1 - колесо с шиной в сборе; 2 - прижим колеса; 3,16 - гайки; 4 - шпилька; 5,15 - болты; 6 - гайка подшипников; 7,8 - шайбы, гайки и контргайки замковые; 9 - крышка ступицы; 10 - контргайка; 11,14 - подшипники; 12 - прокладка; 13 - ступица; 17 - барабан тормозной; 18 - кольцо упорное; 19 - кольцо манжеты; 20 –крышка кулака; 21- упор поворотного кулака; 22 - рычаг поворотного кулака; 23 - тяга продольная рулевая; 24 – клин шкворня; 25 - подшипник опорный; 26 - кулак левый поворотный; 27 - рычаг поворотного кулака поперечной тяги; 28 - шкворень; 29 - втулка шкворня; 30 – тяга поперечная рулевая трапеции; 31 - манжета; 32 – механизм тормозной в сборе; 33 - балка переднего моста

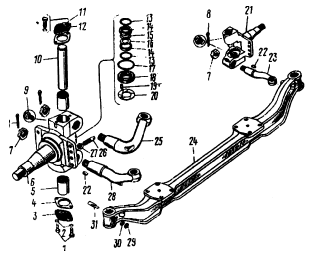

Рис. 71. Передняя ось и поворотные кулаки: 1 - болт; 2,30 - шайбы пружинные; 3 - крышка нижняя поворотного кулака; 4 - прокладка крышки; 5 – втулка шкворня; 6 - кулак левый поворотный переднего моста; 7, 27, 29 - гайки; 8 - шплинт разводной; 9 - масленка; 10 - шкворень; 11 - клапан предохранительный; 12 - крышка верхняя поворотного кулака; 13 – кольцо уплотнительное; 14 – обойма сальника; 15 - шайба кулака; 16 - шайба регулировочная; 17 - полукольцо сальника; 18 - кольцо опорного подшипника; 19 - штифт; 20 - шайба опорного подшипника; 21 - кулак правый поворотный; 22 - сегментная шпонка; 23 - рычаг правый поворотного кулака к тяге рулевой трапеции; 24 - балка переднего моста; 25 - рычаг поворотного кулака к тяге сошки рулевого механизма; 26 - упор поворотного кулака; 28 - рычаг левый поворотного кулака к тяге рулевой трапеции; 31 - клин шкворня



Передняя ось в сборе со ступицами, колесами, тормозными механизмами и тягой рулевой тpaneции показаны на рис. 70. Балка передней оси с поворотными кулаками, рычагами рулевой трапеции в сборе показана на рис. 71. Передняя ось (см. рис. 71) неразрезная, с поворотными кулаками вилочного типа и цилиндрическими шкворнями. В отверстия кулаков 6 и 21 под шкворень 10 запрессованы втулки 5 шкворней, выполняющие роль подшипников скольжения. От осевого перемещения шкворень 10 зафиксирован клином 31 и гайкой 29 с шайбой 30. Шкворень установлен вверх торцом с прорезью. Отверстия в кулаках после установки шкворня закрывают крышками 3 и 12 с прокладками 4 для защиты подшипников от грязи и пыли. Верхняя крышка в отличие от нижней имеет предохранительный клапан 11 для выхода смазки. Между нижними торцами проушины балки 24 и кулаками установлены опорные подшипники, состоящие из опорного кольца 18 и шайбы 20. Шайбы зафиксированы от проворачивания штифтами 19 в расточках на поворотных кулаках.










Рис. 72. Колесо с балансировочными грузами: 1 – обод колеса; 2 – кольцо замочное; 3 – кольцо бортовое; 4 – груз балансировочный в сборе; 5 – шина; 6 – камера; 7 – лента ободная; 8 – заклепка; 9 – груз балансировочный; 10 - пружина

Рис. 73. Заднее колесо с тормозным барабаном в сборе: 1 – ступица; 2 – прижим заднего колеса; 3 – обод; 4 – шина; 5 – камера; 6 – кольцо проставочное; 7 – кольцо бортовое; 8 – кольцо замочное; 9 – барабан тормозной









Рис. 74. Колесо дисковое

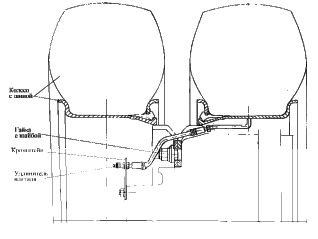

Рис. 75. Колеса дисковые сдвоенные

Между верхними торцами проушин балки и кулаками установлены шайбы 15 и 16 толщиной 1,5 мм и 0,25 мм, с помощью которых регулируют осевой зазор в шкворневом соединении. Подшипники скольжения и опорные подшипники смазывают "через масленки 9.

Верхний 25 и нижние 23 и 28 рычаги закреплены в кулаках гайками 7 со шплинтами 8. Рычаги от проворачивания в кулаках зафиксированы сегментными шпонками 22. Углы поворота кулаков ограничены упорами 26, ввернутыми во фланцы поворотных кулаков и зафиксированными гайками 27. Упоры при максимальном повороте колес упираются в бобышки на балке оси. На цапфах кулаков (см. рис 70) гайкой 6, контргайкой 10 и замковыми шайбами 7 и 8 закреплены ступицы 13 колес

На ступице имеются пять спиц, равномерно расположенных по окружности. Концы спиц заканчиваются коническими опорами, предназначенными для посадки конической поверхности обода. Угол конуса 28о обеспечивает при затяжке гаек 3 с моментом 245… 294 Нм (25... 30 кгс.м) силу трения, необходимую для надежного соединения обода со ступицей и предохранение обода от поворота при торможении. В теле ступицы между спицами имеются пять отверстий, предназначенных для болтов 15 крепления тормозного барабана 17. Гайки 16 болтов самоконтрящиеся. Для уменьшения износа шин и улучшения устойчивости и управляемости автомобиля ступица в сборе с тормозным барабаном балансируется.

Ступица вращается на двух конических роликовых подшипниках 11 и 14. На внутренней и внешней обоймах подшипников имеется маркировка, которая должна в точности совпадать для обеих обойм. Внутренняя обойма подшипника 14 упирается в упорное кольцо18. Подшипниковая сборочная единица снаружи защищена от пыли и грязи крышкой 9 с прокладкой 12, с обратной стороны — манжетой 31, установленной в расточке ступицы, рабочие кромки манжета опираются на кольцо 19.

Тормозные механизмы 32 передних колес смонтированы на суппортах, которые крепятся болтами к фланцам поворотных кулаков. Рулевая трапеция передней оси включает поперечную тягу 30, шаровые пальцы которой коническими хвостовиками плотно входят в конические отверстия рычагов и закреплены гайками со шплинтами. Аналогично крепится продольная рулевая тяга 23 к рычагу поворотного кулака и к тяге сошки рулевого механизма.

Поперечный угол наклона шкворня и угол развала колес обеспечиваются при изготовлении деталей переднего моста. Эти углы не регулируются. Продольный угол наклона шкворня определяется положением переднего моста, относительно рессоры – обеспечивается кронштейнами амортизатора.

Колеса (рис. 72) – бездисковые, трехкомпонентные. Съемное бортовое кольцо 3 удерживается на ободе замочным разрезным кольцом 2, установленным в канавке обода 1. По внутреннему диаметру, под канавкой для замочного кольца, обод имеет коническую поверхность для центровки колеса при установке на ступицу. Передние колеса закреплены на спицах ступиц пятью прижимами на шпильках с гайками.

Колеса задние (рис. 73) сдвоенные. Обод 3 заднего внутреннего колеса установлен на конической поверхности спиц задней ступицы 1; Расстояние между шинами сдвоенных колес обеспечено проставочным распорным кольцом 6, которое для увеличения жесткости гофрировано. Проставочное кольцо передает также на внутреннее колесо усилие затяжки гаек и прижимов, крепящих наружное колесо. Наружное колесо установлено на конических поверхностях прижимов 2 крепления колес, поэтому прижимы задних колес отличаются от передних. Для предотвращения проворачивания колес на спицах, в случае ослабления затяжки, каждый обод имеет по два выштампованных ограничителя-упора.

Шины – радиальные, пневматические, 12-слойные. Колеса в сборе с шинами подвергаются перед установкой на автомобиль балансировке. Балансировка производится грузами 4, устанавливаемыми на бортовое колесо. Вес балансировочных грузов не более пяти на одно колесо.
