Ведущий вал коробки передач (рис. 43) выполнен заодно с шестерней; его передней опорой является шариковый подшипник, расположенный в расточке коленчатого вала. Полость подшипника заполнена смазкой 158 и уплотнена манжетой. На задний конец вала с упором в торец шестерни посажены шарикоподшипник 2 и маслонагнетающее кольцо 5, которое от проворачивания на валу застопорено шариком 6. Детали 2 и 5 стянуты кольцевой гайкой 4, которая застопорена раскерниванием пояска в пазы вала. Маслонагнетающее кольцо на наружной поверхности имеет правую, трехзаходную винтовую нарезку, которая закачивает масло в полость нагнетания.

Осевой ход ведущего вала регулируется набором стальных прокладок 3 (см. рис. 41) толщиной 0,2 и 0,3 мм, устанавливаемых между торцом крышки ведущего вала и наружной обоймой подшипника.

Промежуточный вал 1 (рис. 44) выполнен заодно с венцами шестерен первой, второй передач и передачи заднего хода. На переднем конце вала напрессованы и закреплены сегментными шпонками 8 шестерни 7 и 6 третьей и четвертой передач и шестерня 3 привода промежуточного вала.

Ведомый вал 16 (рис. 45) в сборе с шестернями и синхронизаторами установлен соосно с ведущим валом. На переднем конце вала посажен подшипник 2 с приставным внутренним кольцом, все шестерни вала установлены на роликовых подшипниках, из которых подшипник шестерни четвертой передачи насыпной, без сепаратора. Шестерни 18 и 7 четвертой и третьей передач в осевом направлении закреплены упорным кольцом 4 с внутренними шлицами, которое установлено в выточке вала таким образом, что его шлицы расположены против шлицев вала, и застопорено от проворачивания подпружиненной замковой шпонкой 21. По оси вала просверлен канал для подвода смазки по радиальным отверстиям к подшипникам шестерен. Масло в канал подается маслонагнетающим устройством, расположенным на ведущем валу.

Для безударного переключения второй, третьей, четвертой и пятой передач имеется два пальчиковых синхронизатора 3 и 9 инерционного типа.

Механизм переключения передач (рис. 46) смонтирован в верхней крышке 2 коробки передач и состоит из трех штоков, трех вилок 3, 6, 7 переключения, двух головок штоков, трех фиксаторов (рис. 47), предохранителя 2 (рис. 48) включения первой передачи и заднего

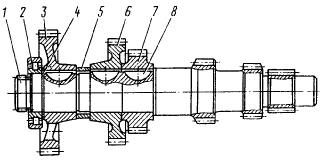

Рис. 44. Промежуточный вал в сборе: 1 - вал промежуточный; 2 - подшипник передний роликовый; 3 - шестерня привода промежуточного вала; 4 - кольцо стопорное; 5 -втулка распорная; 6 - шестерня IV передачи; 7 - шестерня III передачи; 8 - шпонка сегментная

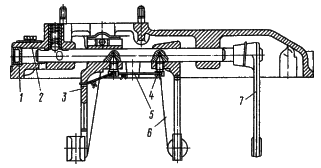

Рис. 46. Механизм переключения передач: 1 - заглушка; 2 -крышка верхняя коробки передач; 3 - вилка переключения IV и V передач; 4 - винт установочный; 5 - проволока шплинтовочная; 6 - вилка переключения II и III передач; 7 - вилка переключения I передачи и заднего хода

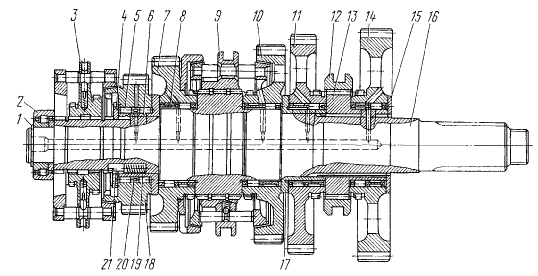

Рис. 45. Ведомый вал в сборе: 1 - кольцо стопорное; 2 - подшипник передний роликовый; 3 - синхронизатор IV и V передач; 4 - кольцо упорное; 5-ролики подшипника IV передачи; 6 - втулка шестерни IV передачи; 7 - шестерня III передачи; 8 - подшипник роликовый; 9 - синхронизатор II и III передач; 10 - шестерня II передачи; 11 - шестерня заднего хода: 12 - муфта включения I передачи и заднего хода; 13 - втулка шестерни I передачи; 14 - шестерня I передачи; 15 - шайба упорная; 16 - вал ведомый; 17 - втулка шестерни заднего хода; 18 - шестерня IV передачи; 19 - пружина: 20 - втулка промежуточная; 21 - шпонка замковая





хода а также замка штоков. Замок штоков состоит из двух пар шариков 1 (см. рис. 47) и штифта. 4. Шарики расположены между штоками во втулках, штифт находится в отверстии среднего штока между шариками. Диаметры шариков и расстояния между штоками выбраны таким образом, что при перемещении любого штока из среднего положения шарики выходят из лунок перемещаемого штока, и входят в лунки неподвижных штоков, блокируя их с корпусом. Сверху на крышку механизма переключения установлена опора 11 рычага (см. рис. 41) со штоком 4, перемещающимся в сферической опоре. С правой стороны опоры ввернут установочный винт 3 (см. рис. 42), который фиксирует рычаг в нейтральном положении. В рабочем положении винт должен быть вывернут.

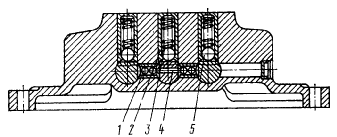

Рис. 47. Замок и фиксаторы механизма переключения: 1 - шарик замка; 2 - стакан стопорного шарика; 3 - пружина стопорного шарика; 4 - штифт замка; 5 - шарик стопор­ный фиксатора


Рис. 48. Предохранитель механизма переключения передач: 1 - пружина предохранителя; 2 - предохранитель; 3 толкатель



РАЗДАТОЧНАЯ КОРОБКА

Раздаточная коробка (рис. 49) служит для распределения и передачи крутящего момента к переднему мосту автомобиля и мостам задней тележки. Она установлена на лонжероне рамы и продольной балке, расположенной между поперечинами, на кронштейнах с четырьмя резиновыми подушками. Ниже приведена техническая характеристика раздаточной коробки.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой 6, для установки коробки отбора мощности. В гнездо заднего торца картера установлена односкоростная коробка 10 отбора мощности, которая состоит из выходного вала, установленного в корпусе стакана подшипников на двух шариковых подшипниках. На шлицах выходного вала закреплен фланец с отражателем для присоединения карданного вала привода лебедки. По шлицам переднего конца выходного вала перемещается подвижная муфта включения отбора мощности, входящая в зацепление со шлицами первичного вала раздаточной коробки. Стакан подшипников закрыт крышкой, уплотненной прокладкой. Для предотвращения вытекания масла в крышке стакана установлена резиновая манжета с пружиной. Коробка отбора мощности включается пневматическим механизмом мембранного типа с дистанционным управлением.

Редуктор раздаточной коробки состоит из первичного вала 2, промежуточного вала 39, вала 32 привода переднего моста, межосевого дифференциала. Все зубчатые колеса редуктора постоянного зацепления, косозубые.

Первичный и промежуточный валы вращаются на цилиндрических радиальных подшипниках 4, 8, 13 и 40, дифференциал — на радиальном цилиндрическом 16 и шариковом 29 подшипниках. Шариковый подшипник 3 первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором. К ведущему зубчатому колесу 5 первичного вала приварено зубчатое колесо 7 отбора мощности. Зубчатое колесо 12 низшей передачи и зубчатое колесо 25 высшей передачи установлены на роликах. Дифференциал планетарного типа с четырьмя сателлитами 15, солнечным 22 и корончатым 20 зубчатыми колесами, корончатое зубчатое колесо 20 соединено с валом 18 привода задних мостов. Момент вращения солнечного зубчатого колеса передается на вал 32 привода переднего моста. При работающем (разблокированном) дифференциале обеспечивается постоянная и равномерная тяга всех мостов и устраняются дополнительные нагрузки в трансмиссии. В зависимости от дорожных условий дифференциал может быть выключен (заблокирован), и тогда валы привода переднего и задних мостов вращаются как одно целое.

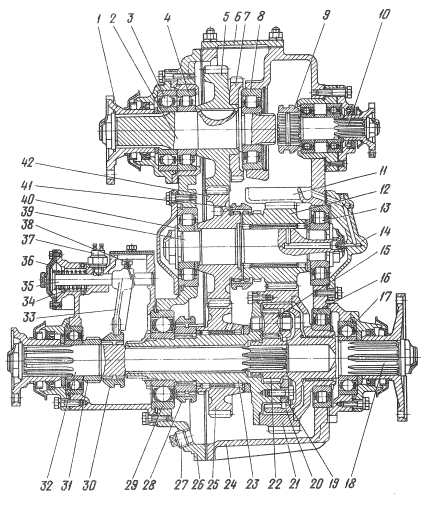

Рис. 49. Раздаточная коробка: 1 – фланец первичного вала: 2 – первичный вал; 3, 4, 8, 13. 16, 17, 29, 40 – подшипники; 5 – ве-дущее зубчатое колесо; 6 – крышка верхнего люка; 7 – зубчатое колесо отбора мощности; 9 – муфта включения коробки отбора мощности; 10 – коробка отбора мощности; 11 – маслосборник; 12 – зубчатое колесо низшей передачи; 14 – крышка подшипника; 15 – сателлит; 18 – вал привода задних мостов; 19 – задняя обойма дифференциала; 20 – корончатое зубчатое колесо; 21 – зубчатое колесо низшей передачи дифференциала; 22 – солнечное зубчатое колесо; 23 – передняя обойма; 24 – картер раздаточной коробки; 25 – зубчатое колесо высшей передачи: 20 – крышка картера раздаточной коробки; 27 – магнитная пробка; 28, 30. 41 – муфты; 31 – ведущее зубчатое колесо привода преобразователя электрического спидометра: 32 – вал привода переднего моста; 33 – вилка; 34– пружина: 35 – шток; 36 – мем-брана: 37 — выключатель; 38 – стопорный болт; 39 – промежуточный вал; 42 –зубчатое колесо постоянного зацепления



На модернизированных полноприводных автомобилях в конструкцию раздаточной коробки внесены изменения:

– вместо шпоночного соединения первичного вала и шестерни применено шлицевое (зона 1). Новый вал первичный — 43114-1802025;

– усилены подшипники вала промежуточного (зона 2). Новые подшипники — 7311А;

– вместо болтов самоконтрящихся применены шпильки с футерками (зона 3);

– объединены 2 крышки заднего подшипника в единую крышку (зона 4).

Переключение передач в раздаточной коробке осуществляется пневматической системой, состоящей из трехпозиционного кулачкового крана 1 (рис. 50), установленного в кабине, рукоятка управления которого расположена на панели приборов, двух механизмов 3 и 12 переключения передач мембранного типа, выключателя 4 сигнализатора 2 включения низшей передачи, установленного на корпусе механизма 3, пневмопроводов 16.

При установке рукоятки крана 1 в положение I включена низшая передача. В этом случае сжатый воздух в механизмы переключения не поступает, срабатывает выключатель 4 и загорается сигнализатор 2 включения низшей передачи. Положение муфт переключения передач соответствует рис. 49.

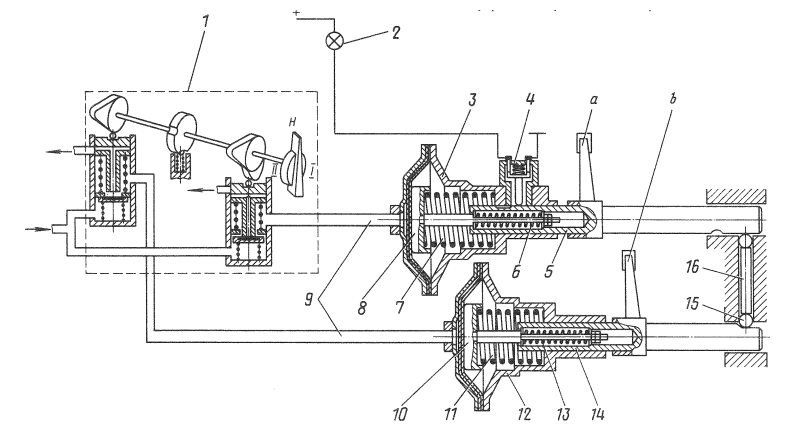

Рис. 50. Схема пневмосистемы управления раздаточной коробкой: 1– кран переключения передач; 2 – сигнализатор включения низшей передачи; 3, 12 – механизмы переключения передач: 4 – выключатель сигнализатора включения низшей передачи; 5, 14 – штоки; 6, 13 – нажимные пружины; 7, 11 - возвратные пружины; 8, 10 – стаканы; 9 – пневмопроводы; 15 – шарик; 16 – штифт; а – к муфте 41 (см. рис. 49), b – к муфте 28 (см. рис. 49)




При установке рукоятки крана 1 (см. рис. 50) в положение Н включена нейтральная передача. Воздух из пневмосистемы подводится к механизму 3 переключения, мембрана которого перемещает шток 5 через нажимную пружину 6 до упора стакана 8 в выступы корпуса механизма, и муфта 41 (см. рис. 49) перемещается вправо.

При установке рукоятки крана 1 (см. рис. 50) в положение II включена высшая передача. Воздух из пневмосистемы подводится к механизмам 3 и 12 переключения передач, мембраны которых перемещают штоки 5 и 14 через нажимные пружины 6 и 13 до упора стаканов 8 и 10 в выступы корпусов механизмов. При этом муфты 41 и 28 (см. рис. 49) перемещаются вправо поочередно посредством механизма блокировки штоков, состоящего из шариков 15 (см. рис. 50), штифта 16 и предназначенного для предотвращения одновременного включения двух передач в раздаточной коробке.

При возврате рукоятки крана 1 в положение I пружины 11 и 7 в обратном порядке через нажимные пружины 13 и 6 возвращают штоки 14 и 5 механизмов до упора стаканов К и 8 в крышки. При этом воздух из механизмов переключения выходит в окружающую среду через дренажные отверстия крана.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневмокамерой, которая отличается от камеры переключения передач отсутствием нажимной пружины. Механизм блокировки дифференциала включается пневматическим краном, ручка управления которым установлена в кабине под панелью приборов раздаточной коробки — разбрызгиванием. Для подачи смазочного материала в подшипники зубчатых колес низшей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник 11 (см. рис. 49), соединенный через отверстия в картере, крышке 14 подшипника, валу 39 с подшипниковой зоной.


КАРДАННАЯ ПЕРЕДАЧА

Схема карданных передач автомобиля КАМАЗ зависит от колесной формулы. Карданная передача автомобилей 6х4 (рис. 53) состоит из двух карданных валов: привода промежуточного 2 и заднего 4 мостов. Карданная передача полноприводных автомобилей (рис. 51) состоит из четырех карданных валов: основного вала между коробкой передач и раздаточной коробкой, вала привода промежуточного моста, вала привода заднего моста и вала привода переднего моста.

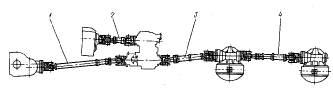

Рис. 51. Карданная передача: 1 – вал привода переднего моста; 2 – основной вал; 3 – вал привода промежуточного моста; 4 – вал привода заднего моста

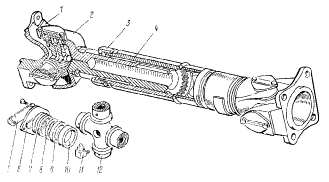

Рис. 52. Карданный вал: 1 – фланец-вилка; 2 – игольчатый подшипник; 3 – уплотнение; 4 – крестовина; 5 – скользящая вилка; 6 – гайка; 7, 9, 11 – разрезные шайбы; 8 – войлочное кольцо; 10 – резиновое кольцо; 12 – вал; 13 – стопорная пластина; 14 – опорная пластина

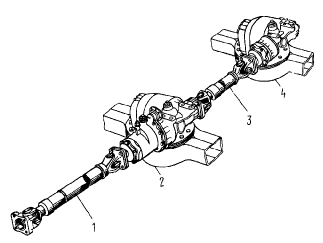

Рис. 53. Карданная передача: 1 - вал привода промежуточного моста; 2 - мост промежуточный; 3 - вал привода заднего моста; 4 - мост задний

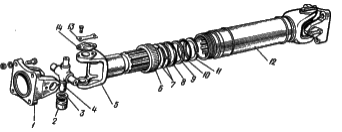

Рис. 54. Карданный вал: 1 - фланец-вилка; 2 - вилка скользящая; 3 - гайка; 4 - вал; 5 - пластина замочная; 6 - пластина опорная; 7 - подшипник игольчатый; 8 -уплотнение торцевое; 9 - манжета радиального уплотнения; 10 - манжета торцевая; 11 - масленка; 12 - крестовина








Рис. 55. Комбинированное уплотнение игольчатого подшипника крестовины: 1 – стакан подшипника; 2 – манжета радиального уплотнения; 3 – манжета торцовая; 4 – шип крестовины



Карданные валы (рис. 53 и 54) изготовлены из тонкостенных труб, к одному концу которых приварена неподвижная вилка шарнира, а к другому — шлицевая втулка, соединенная со скользящей вилкой шарнира. Все шарниры карданной передачи состоят из неподвижной или скользящей вилки, фланца-вилки и крестовины, установленной в ушках вилок на игольчатых подшипниках. Уплотнение (рис. 55) игольчатых подшипников комбинированное. Оно состоит из резиновой самоподжимной двухкромочной манжеты радиального уплотнения, встроенной в обойму подшипника, и двухкромочной торцовой манжеты, напрессованной на шип крестовины.

В конструкции карданных валов применено подвижное шлицевое соединение, обе-спечивающее необходимое изменение рабочей длины вала при движении автомобиля. Для защиты шлицевого соединения от попадания грязи и удержания смазочного материала карданные валы в местах соединения герметизированы. Смазочный материал удерживается во внутренней полости от вытекания заглушкой, завальцованной в шлицевой втулке, а также резиновыми и войлочными кольцами, которые поджимаются гайкой.

На автомобилях КАМАЗ-53229, КАМАЗ-55111, КАМАЗ-65115 устанавливаются усиленные карданные валы модели 4310 с круглыми фланцами. Карданный вал привода среднего моста дополнительно усилен за счет увеличения диаметра трубы с 82 до 94мм.


ВЕДУЩИЕ МОСТЫ

В семействе автомобилей КАМАЗ используется множество различных ведущих мостов, которые имеют как существенные так и не существенные конструктивные отличия. Все ведущие мосты можно привести к пяти типам, показанным на рисунке. Ведущие мосты полноприводных и не полноприводных автомобилей отличаются конструкцией картеров и главных передач. Конструкции различных моделей ведущих мостов полноприводных автомобилей во многом идентичны и отличаются наличием механизма блокировки межколесного дифференциала (МКБ), шестернями главных передач, ступицами и элементами тормозного механизма. Передние ведущие мосты полноприводных автомобилей отличаются от промежуточных и задних конструкцией картеров, главных передач, наличием элементов поворотного механизма. Конструкции различных модификаций передних ведущих мостов полноприводных автомобилей во многом идентичны и отличаются главными передачами и элементами тормозного механизма.

Основные отличия различных моделей не полноприводных мостов: дисковое или ступичное крепление колес; усиленная балка картера (лист 14 мм); наличие или отсутствие МКБ, усиленные полуоси; различные элементы тормозных механизмов под различные тормозные камеры; различные главные передачи с различными передаточными отношениями (7,22;6,53;5,94;5,43); и другие несущественные конструктивные отличия.

На автомобилях КамАЗ с колесной формулой 6x4 устанавливаются два ведущих моста – промежуточный и задний. Конструкция мостов аналогична. Отличие заключается в установке в главной передаче промежуточного моста блокируемого межосевого дифференциала и отдельных оригинальных деталей, сопрягаемых с ним.

На рис. 56 представлен поперечный разрез заднего и промежуточного ведущих мостов. Каждый мост состоит из картера моста, главной передачи, дифференциала и полуосей. На картерах мостов автомобилей-самосвалов приварены установочные пластины для крепления опор рессор.

На автомобилях КамАЗ-53229 и КамАЗ-65115 предусмотрена установка ведущих мостов (рис. 57) с механизмом блокировки межколесного дифференциала, при этом главная передача отличается тем, что левая чашка межколесного дифференциала выполнена со шлицами для установки муфты его блокировки. Балки мостов усилены за счет увеличения толщины стенок. Полуоси усилены вследствие изменения марки стали и увеличения числа шлиц с 16 до 20.

Механизм блокировки межколесного дифференциала установлен в картере заднего и среднего мостов. Для обеспечения дистанционного включения механизма блокировки в кабине на щитке приборов имеется клавиша с соответствующим символом. При нажатии клавиши замыкается цепь электропневмоклапана и воздух поступает в диафрагменную камеру. Поршень, передвигая вилку блокировки, соединяет муфту полуоси с муфтой чашки дифференциала. При включении блокировки в кабине на щитке приборов загораются сигнальные лампочки.

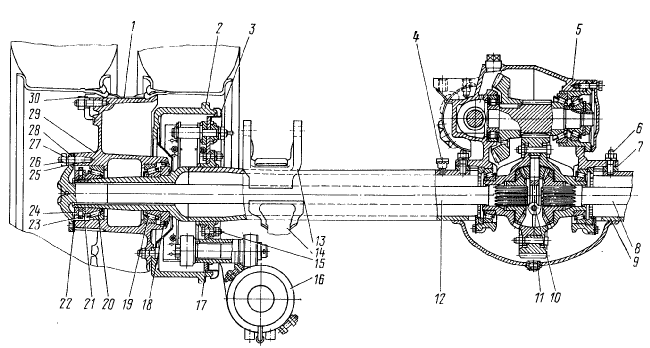

Рис. 56. Задний мост: 1 – кольцо проставочное; 2 – барабан тормозной; 3 – щиток; 4 – клапан предохранительный; 5 – картер главной передачи; 6 – шпилька; 7 – прокладка картера; 8 – полуось; 9 – картер заднего моста; 10 – пробка контрольная; 11 – пробка сливная; 12 – полуось левая; 13 – опора рессоры; 14 – кронштейн реактивной штанги; 15 – болт; 16 – камера тормозная с пружинным энергоаккумулятором; 17 – механизм тормозной; 18 – манжета; 19, 20 – подшипники конические роликовые; 21 – гайка крепления подшипников; 22 прокладка полуоси; 23 – шайба стопорная контрогайки; 25 – шпилька крепления полуоси; 26 – гайка; 27 – шайба пружинная; 28 – втулка разжимная; 29 – ступица; 30 – прижим колеса




\\\

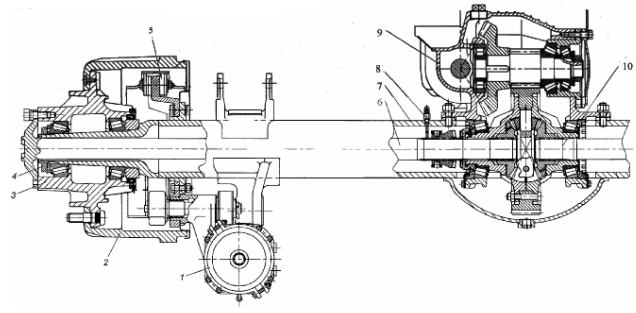

Рис. 57. Мост ведущий: 1 - тормозная камера с пружинным энергоаккумулятором; 2 - тормозной барабан; 3 - ступица; 4 - гайка подшипника; 5 - тормоз задний; 6 - полуось левая; 7 - картер моста; 8 - предохранительный клапан; 9 -передача главного моста; 10 - полуось правая

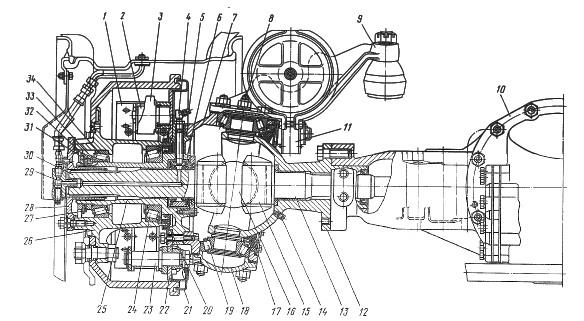

Рис. 58. Передний ведущий мост: I – колодка переднего тормозного механизма; 2 – ролик колодки; 3 – разжимной левый кулак; 4 – ввертный штуцер; 5 – переходной штуцер; 6 – головка подвода воздуха; 7 – левый корпус поворотного кулака; 8 – масленка; 9 – рычаг поворотного кулака; 10 – главная передача переднего моста; 11 – регулировочный рычаг; 12 – шаровая опора поворотного кулака; 13 – внутренний левый кулак шарнира; 14 – пробка; 15 – вкладыш кулака шарнира; 16 – диск шарнира; 17 – манжета; 18 – нижняя накладка кулака; 19, 24, 34 – подшипники; 20 – набивка манжеты; 21 – щиток тормозного механизма; 22 – суппорт переднего тормозного механизма; 23 – ось тормозных колодок; 25 – левая цапфа поворотного кулака; 26 – ступица с тормозным барабаном; 27, 32 – замковые шайбы; 28 – ведущий фланец; 29 – кран запора воздуха; 30 – наружный кулак шарнира; 31 – контргайка подшипников; 33 – гайка подшипников

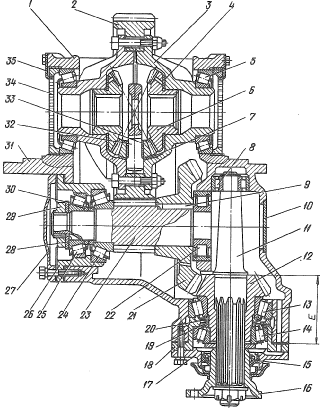

Рис. 59. Главная передача переднего моста: 1 – крышка подшипника; 2 – ведомое цилиндрическое зубчатое колесо; 3 – чашка дифференциала; 4 – опорная шайба полуосевого зубчатого колеса; 5, 13, 14, 24, 25 – конические роликовые подшипники; 6 – полуосевое зубчатое колесо; 7 – опорная шайба сателлита; 8, 22 – роликовые подшипники цилиндрические; 9 – шпонка; 10 – заглушка; 11 – первичный вал; 12 – ведущее коническое зубчатое колесо; 15 – манжета; 16 – фланец; 17, 27 – крышки; 18, 26 – стаканы подшипников; 19, 30 – регулировочные шайбы; 20 – распорная втулка; 21 – ведомое коническое зубчатое колесо; 23 – ведущее цилиндрическое зубчатое колесо; 28 – опорная шайба; 29 – гайка; 31 – картер главной передачи; 32 – крестовина дифференциала; 33 – сателлит; 34 – регулировочная гайка; 35 – стопор гайки; Е – регулируемый размер

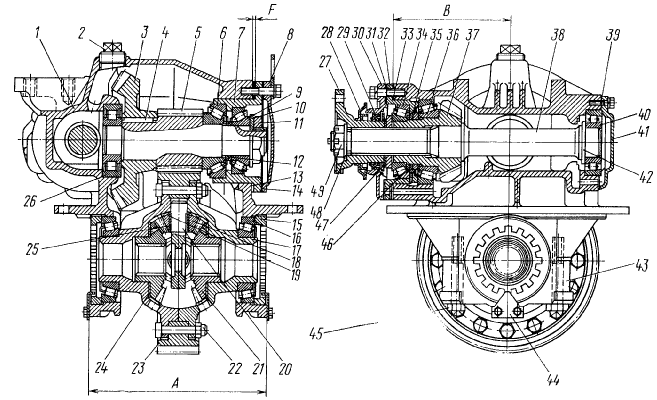

Рис. 60. Главная передача заднего моста: 1-картер главной передачи; 2 - пробка заливная; 3 - шестерня ведомая коническая; 4 - шпонка; 5 - шестерня ведущая цилиндрическая; 6, 9, 16, 34, 36 - подшипники роликовые конические; 7, 32 - стаканы подшипников: 8 - крышка подшипника; 10, 19, 24, 47 - шайбы опорные; 11, 49 - гайки; 12, 35 - шайбы регулировочные; 13, 33 - прокладки регулировочные; 14, 31, 39 - прокладки; 15 - гайка регулировочная; 17 - чашка дифференциала; 18 - сателлит; 20 - крестовина; 21 - шестерня полуосевая; 22 - болт крепления чашек дифференциала; 23 - шестерня цилиндрическая ведомая; 25 - втулка сателлита; 26, 40 - подшипники роликовые цилиндрические; 27 -фланец; 28 - отражатель; 29 - манжета; 30 - крышка; 37 - шестерня ведущая коническая; 38 - вал ведущий; 41 - крышка; 42, 48 - шайбы; 43 - крышка подшипника дифференциала; 44 - стопор; 45 - болт крепления крышки подшипника дифференциала; 46 - втулка распорная




При проведении технического обслуживания (сервис С) для проверки работы механизма блокировки межколесного дифференциала вначале включите межосевую блокировку, а затем нажмите клавишу включения межколесной блокировки, при этом должны загореться две контрольные лампы включения межколесной блокировки ведущих мостов.

Картеры промежуточного и заднего мостов сварные, из стальных штампованных балок, к которым приварены фланцы для крепления картеров главных передач и суппортов тормозных механизмов, цапфы ступиц колес, кронштейны крепления реактивных штанг и опоры

Включение блокировки разрешается только в условиях скользкой, грязной дороги. Блокировку следует включать непосредственно перед скользким участком дороги. В момент пробуксовки одного из колес включение блокировки не разрешается. В этом случае необходимо выключить сцепление и включение блокировки произвести после остановки автомобиля. Включение и выключение блокировки следует выполнять при отжатой педали сцепления. При выезде на твердую сухую дорогу блокировку необходимо выключить. Движение с включенной блокировкой приведет к поломке деталей.

Главная передача мостов – двухступенчатая. Первая ступень состоит из пары конических шестерен со спиральными зубьями, вторая — из пары цилиндрических косозубых шестерен. Для равнинных условий эксплуатации автопоездов рекомендуется передаточное число – 5,94; для горных условий – 7,22; для пересеченной местности – 6,53.

Главная передача ведущего переднего моста (рис. 58) в отличие от главных передач промежуточного и заднего мостов прикреплена к картеру моста фланцами, расположенными в вертикальной плоскости. Оригинальные детали главной передачи (рис. 59) переднего моста: чашка 3 колесного дифференциала, картер 31 главной передачи, первичный вал 11, крышка 17, подшипник 8. Остальные детали и сборочные единицы унифицированы с деталями и сборочными единицами главной передачи заднего моста.

Картер переднего моста отлит как одно целое с левым коротким кожухом полуоси. Правый кожух запрессован в картер моста. К фланцам кожухов полуоси на шпильках прикреплены шаровые опоры с приваренными шкворнями. В шаровые опоры запрессованы бронзовые втулки, в которых установлены внутренние кулаки шарниров равных угловых скоростей.

На шкворнях размещены корпусы поворотных кулаков, которые поворачиваются на конических роликовых подшипниках. К корпусам поворотных кулаков прикреплены на шпильках цапфы и суппорты тормозных механизмов. В цапфы запрессованы бронзовые втулки, в которых вращаются наружные кулаки шарниров.

Крутящий момент от внутреннего кулака к наружному передается через шарнир равных угловых скоростей. На шлицевом конце наружного кулака установлен ведущий фланец, который прикреплен к ступице шпильками.


Контрольные вопросы

  1. Какие задачи выполняет сцепление?
  2. Какого типа сцепления установлено на двигателе?
  3. Как работает устройство для автоматической установки среднего ведущего диска в среднее положение?
  4. Какие детали демпфирующего устройства сцепления обеспечивают гашение крутильных колебаний?
  5. Как передается крутящий момент от маховика к ведущим нажимным дискам?
  6. Как обеспечивает смазка подшипника муфты выключения сцепления?
  7. Как работает пневмогидравлический усилитель привода сцепления?
  8. Какие задачи выполняет коробка передач?
  9. Назовите основные узлы коробки передач?
  10. Как обеспечивается смазка подшипников шестерен вторичного вала?

11. С какой целью применяются синхронизаторы в коробках передач?

12. Каким образом синхронизаторы повышают долговечность зубьев шестерен коробки передач?

13. Как происходит переключение передач?

14. Как происходит блокировка штоков механизма переключения передач?

15. Для чего служит раздаточная коробка?

16. Назовите основные узлы раздаточной коробки?

17. Как происходит включение высшей и низшей передач?

18. Какого типа установлен дифференциал в раздаточной коробке?

19. Из каких деталей состоит дифференциал?

20. Как работает пневматическая система переключения передач?

21. Для чего служит карданная передача?

22. Из каких деталей состоит карданная передача?

23. Зачем в конструкции карданного вала применено подвижное шлицевое соединение?

24. Как осуществляется защита шлицевого соединения карданных валов от попадания грязи?

25. Какое уплотнение игольчатых подшипников шарниров?

26. Какие требования предъявляют к ведущим мостам?
  1. Из каких механизмов состоит ведущий мост?
  2. Чем отличается конструкция заднего моста от промежуточного?
  3. Какая главная передача на переднем и заднем мостах?
  4. По каким критериям подбирается главная передача?
  5. Как регулируется зазор главной передачи?
  6. Как регулируется натяг подшипников дифференциала?

.
