СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ВОЗДУХОМ

И ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Система питания двигателя воздухом предназначена для забора воздуха из атмосферы, очистки его от пыли и распределения по цилиндрам. Схема системы изображена на рис. 29. Атмосферный воздух засасывается: в цилиндры двигателя, проходя через воздухоочиститель 25. Очищенный воздух распределяется впускными коллекторами по цилиндрам двигателя и участвует в сгорании в составе рабочей смеси. Отработавшие газы проходят по выпускным коллекторам, приемным трубам глушителя и через глушитель выбрасываются в атмосферу. Газы, проникшие в картер двигателя через зазоры между зеркалом цилиндра и поршневыми





Рис. 29. Схема системы питания двигателя воздухом и выпуска отработавших газов: 1 - трубка сапуна газоотводящая; 2 - сапун; 3 - трубка маслосливная сапуна; 4 - воздухопровод впускной двигателя; 5 - воздухоочиститель; 6 - коллектор выпускной; 7 - патрубок выпускной; 8 - глушитель; I - воздух из атмосферы; II - очищенный воздух; III - картерные газы; 1V - отработавшие газы


кольцами, удаляются в атмосферу через патрубок и вытяжную трубку за счет избыточного давления.

На рис. 30 изображены системы забора воздуха, применяемые на различных моделях автомобилей КамАЗ. Забор воздуха в двигатель осуществляется через воздухозаборник. Между трубой воздухозаборника и воздухопроводами, закрепленными на двигателе, предусмотрен уплотнитель — гофрированный резиновый патрубок, внутрь которого вставлен нажимной диск, служащий опорой для распорной пружины. Последняя обеспечивает герметичность соединения уплотнителя с трубой воздухозаборника при транспортном положении кабины. Воздухоочиститель 4 (рис. 30, а) автомобилей КамАЗ-5320 и КамАЗ-55102 прикреплен к левому лонжерону рамы. На остальных автомобилях (рис. 30, b и с) воздухоочиститель закреплен на кронштейне 5. Воздухоочиститель сухого типа, двухступенчатый. Первая ступень центробежная — моноциклон со сбором отсепарированной пыли в бункер, вторая ступень — бумажный фильтрующий элемент.

Воздухоочиститель (рис. 32) состоит из корпуса 8, фильтрующего элемента 5, крышки 1, прикрепленной к корпусу четырьмя защелками. Герметичность соединения обеспечивается прокладкой 2. Во внутренней полости крышки установлена перегородка с щелью и заглушкой, которая образует полость сбора пыли (бункер). На входном патрубке воздухоочистителя имеется пылеотбойник 4. Фильтрующий элемент крепится в корпусе самоконтрящейся гайкой 6.

Засасываемый воздух через входной патрубок поступает в фильтр. Пылеотбойник создает вращательное движение потока воздуха в кольцевом зазоре между корпусом и фильтроэлементом, за счет действия центробежных сил частицы пыли отбрасываются к стене корпуса и собираются в бункере через щель в перегородке. Затем предварительно очищенный воздух: проходит через фильтрующий элемент, где происходит его окончательная очистка. Для очистки бункера от пыли снять крышку, вынуть заглушку из отверстия в перегородке, удалить пыль и вытереть бункер.

Крышку следует устанавливать так, чтобы стрелка, выполненная на днище, была направлена вверх при горизонтальном расположении фильтра (автомобили КамАЗ-55111, КамАЗ-5410, КамАЗ-54112).

Чистый воздух из воздухоочистителя поступает к впускным коллекторам двигателя. Для повышения эффективности очистки воздуха, поступающего в двигатель, и увеличения ресурса фильтрующего элемента предусмотрена установка в воздухоочиститель предочистите

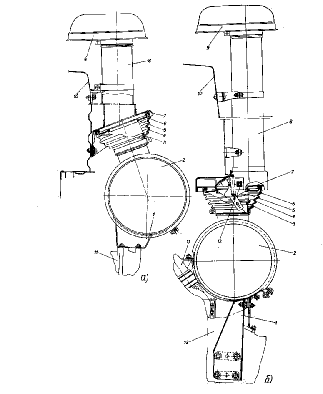

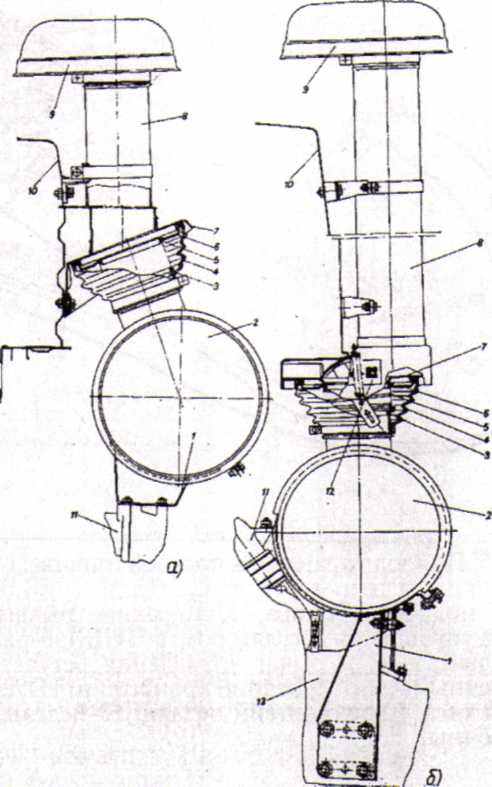

Рис. 31. Установка воздухоочистителей: а) с кабинами без спального места; б) с кабинами со спальным местом; 1-кронштейн; 2-воздухоочиститель; 3-упор пружины; 4-уплотнитель; 5-распорная пружина; 6-нажимной диск; 7-переходник; 8-труба; 9-колпак воздухозаборника; 10-кабина; 11 -соединительный патрубок впускного коллек­тора; 12-устройство «Зима-лето»; 13-картер сцепления

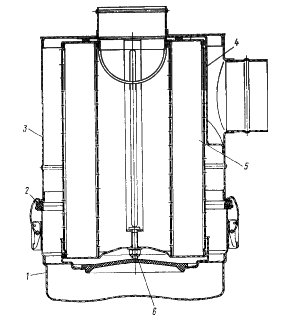

Рис. 32. Воздухоочиститель: 1 - крышка; 2 - прокладка крышки; 3 - корпус; 4 - пылеотбойник; 5 - элемент фильтрующий; 6 - гайка фильтрующего элемента

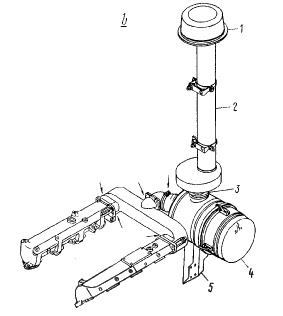

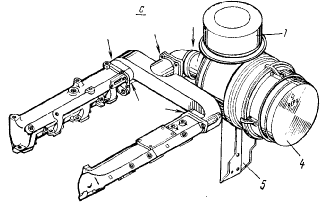

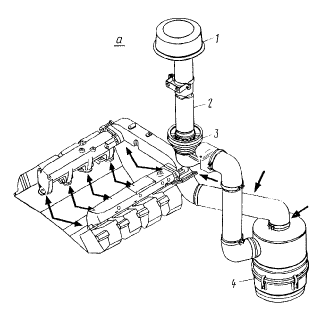

Рис. 30. Схема систем забора воздуха автомобилей: а -моделей 5320 и 55102; b - моделей 53212, 5410 и 54112; с - модели 55111; 1 - колпак; 2 - труба воздухозаборника; 3 - уплотнитель: 4 - воздухоочиститель; 5 - кронштейн (стрелками указаны места, подлежащие контролю гер­метичности при обслуживании системы)






ля (рис. 33). Предочиститель представляет собой оболочку из нетканого фильтрующего полотна, которая надевается на фильтроэлемент перед установкой его в корпус фильтра. Воздухопроводы впускные закреплены на боковых поверхностях головок цилиндров со стороны развала болтами через уплотнительные паронитовые прокладки и соединены с впускными каналами головок цилиндров. Впускные воздухопроводы левой и правой половин блока соединены между собой соединительным патрубком. Патрубок закреплен на фланцах воздухопроводов болтами. Соединения патрубка с впускными воздухопроводами уплотнены резиновыми прокладками.

Система питания двигателя КамАЗ-7403 воздухом отличается от двигателя КамАЗ-740 установкой воздухоочистителя, конструкцией воздухопроводов, впускных коллекторов и патрубков. Чистый воздух из воздухоочистителя через тройник поступает к двум центробежным компрессорам и под избыточным давлением 70 кПа (0,7 кгс/см2) в режиме максимальной мощности подается через впускные коллекторы в цилиндры. Соединение тройника подвода воздуха с компрессорами и компрессоров с впускными коллекторами обеспечивается резиновыми патрубками и шлангами, которые стянуты хомутами.

Индикатор засоренности воздухоочистителя (рис. 34) установлен на панели приборов и резиновым шлангом соединяется с впускным коллектором двигателя. При достижении во впускных коллекторах двигателя предельного разрежения 6,86 кПа (0,07 кгс/см2) индикатор

срабатывает — красный участок барабана закрывает окно индикатора и остается в таком положении после останова двигателя. Это свидетельствует о необходимости обслуживания воздухоочистителя.

Система выпуска газов (рис. 35) предназначена для выброса в атмосферу отработавших газов. Система состоит из двух выпускных коллекторов 9, двух приемных труб 7 и 8, гибкого металлического рукава 5, глушителя 1. Каждый выпускной коллектор обслуживает ряд цилиндров и крепится к блоку цилиндров тремя болтами. Коллекторы соединены с головками цилиндров патрубками. Разъемное выполнение соединения коллектор—патрубок—головка позволяет компенсировать тепловые деформации, возникающие при работе двигателя. Приемные трубы объединены тройником: и соединены с глушителем гибким металлическим рукавом, который компенсирует погрешности сборки и температурные деформации деталей системы. В каждой приемной трубе установлена заслонка вспомогательной моторной тормозной системы.

Глушитель шума выпуска (рис. 36) активно-реактивный, неразборной конструкции. Активный глушитель работает по принципу преобразования звуковой энергии в тепловую, что осуществляется установкой на пути газов перфорированных перегородок, в отверстиях которых поток газов дробится и пульсация затухает. В реактивном глушителе используется принцип акустической фильтрации звука. Этот глушитель представляет собой ряд акустических камер, соединенных последовательно.

На выпускном патрубке глушителя автомобиля-самосвала КамАЗ-55111 установлена выпускная труба 2 (рис. 37), предназначенная для обогрева платформы отработавшими газа в холодное время года. При эксплуатации автомобиля-самосвала КамАЗ-55111 в холодное время года для обогрева платформы снимите заглушку с вертикальной трубы глушителя и установите ее между патрубком тройника и выпускным патрубком. В теплое время года установите заглушку на вертикальную трубу глушителя, сняв ее с патрубка тройника.

Система газотурбинного наддува состоит из двух взаимозаменяемых турбокомпрессоров, компрессоров, впускных и выпускных коллекторов и патрубков. Турбокомпрессоры установлены на выпускных коллекторах по одному на каждый ряд цилиндров. Уплотнение газовых стыков между установочными фланцами турбокомпрессоров и коллекторами осуществляется прокладками из жаропрочной стали.

Труба выпуска отработавших газов крепится к турбокомпрессорам с помощью натяжных фланцев, а герметичность соединений обеспечивается асбостальной прокладкой. Под-

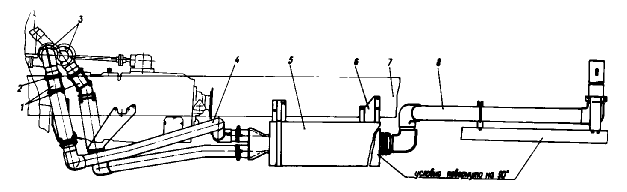

Рис. 35. Система выпуска отработавших газов: 1 – соединительные патрубки; 2 – натяжные фланцы; 3 – турбокомпрессоры; 4, 8 – трубы выпуска отработавших газов; 5 – глушитель; 6 – кронштейны крепления глушителя; 7 – лонжерон рамы

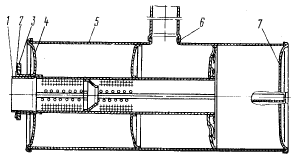

Рис. 36. Глушитель шума выпуска: 1 - труба перфориро­ванная; 2 - фланец упорный; 3 - фланец натяжной; 4 -стенка передняя; 5 - корпус; 6 - патрубок выпускной; 7 -стенка задняя

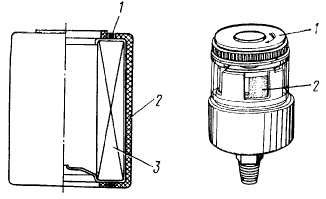

Рис. 33. Установка предо-чистителя: I - шнурки стягивающие; 2 - предочис-титель; 3 - элемент фильтрующий

Рис. 34. Индикатор засоренности воздухоочистителя: 1 - диск; 2 - барабан сигнальный








Рис. 38. Турбокомпрессор: 1 - подшипник; 2 - экран; 3-корпус компрессора; 4 - диффузор; 5, 19 - кольцо уплотнительное; 6 - гайка; 7 - маслоотражатель; 8 -колесо компрессора; 9 - экран маслосбрасывающий; 10, 18 - крышки; 11 - корпус подшипника; 12 - фиксатор; 13 -переходник; 14 - прокладка асбостальная; 15 - экран турбины; 16 - колесо турбины; 17 - корпус турбины





Рис. 37. Системы выпуска отработавших газов автомоби­ля-самосвала мод. 55111:1 - заглушка; 2 - труба выпус­кная глушителя; 3 - глушитель; 4 - патрубок выпускной; 1-снять зимой; II - установить зимой




шипники турбокомпрессора смазываются от системы смазывания двигателя. Турбокомпрессор ТКР7Н (рис. 38) – агрегат, объединяющий центростремительную турбину и центробежный компрессор. Турбина преобразовывает энергию газов в работу сжатия воздуха компрессором. Вращающаяся часть турбокомпрессора – ротор – состоит из колеса 16 (см. рис. 38) турбины с валом, колеса 8 компрессора и маслоотражателя 7, закрепляемых на валу гайкой 6.

Ротор вращается в подшипнике 1, представляющем собой плавающую невращающуюся моновтулку, удерживается от осевого и радиального перемещений фиксатором 12, который вместе с переходником 13 является маслоподводящим каналом. В корпусе 11 подшипника устанавливаются стальные крышки 10 и 18 и маслосбрасывающий экран 9, который вместе с невращающимися упругими разрезными уплотнительными кольцами 5 предотвращает течь масла из полости корпуса подшипника. Корпуса турбины и компрессора крепятся к корпусу подшипника с помощью болтов и планок. Для уменьшения теплопередачи от корпуса турбины к корпусу подшипника между ними установлен чугунный экран 15 турбины и асбостальная прокладка 14. Диффузор 4 и экран 2 образуют канал, по которому воздух после сжатия в колесе подается во внутреннюю полость корпуса.


Контрольные вопросы:


1. Для каких целей служит кривошипно-шатунный механизм?

2. Из какого материала изготовлены коленчатый и распределительный валы двигателя автомобиля КамАЗ?

3. Какие метки спаренности нанесены на крышке и шатуне?

4. Из какого материала изготовлены поршни?

5. Сколько поршневых колец установлено на двигателе?

6. Какое покрытие имеют компрессионные и маслосъемное кольцо?

7. Какого типа палец устанавливается в соединении поршня с шатуном?

8. Какие вкладыши коленчатого вала и нижней головки шатуна устанавливаются на двигателе?

9. Из какого материала изготовлены головки цилиндров?

10. Из какого материала изготовлены толкатели?

11. Для каких целей служит газораспределительный механизм?

12. Из какого материала изготовлены клапана?

13. Как смазываются стержни клапанов?

14. Сколько пружин установлено на каждом клапане?

15. Для чего предназначена система смазки?

16. Какого типа система смазывания?

17. Какие детали двигателя смазываются под давлением?

18. Как называются секции масляного насоса?

19. Какое давление ограничивает в главной магистрали двигателя предохранительный клапан?

20. При каком давлении перепускной клапан перепускает масло в главную магистраль, минуя фильтрующий элемент?

21. Для чего служит система охлаждения?

22. Какого типа система охлаждения?

23. Какие основные элементы системы охлаждения?

24. Как температура охлаждающей жидкости в системе охлаждения?

25. Какую роль выполняет термостат в системе охлаждения?

26. При какой температуре открывается основной клапан термостата?

27. При какой температуре охлаждающей жидкости включается гидромуфта вентилятора?

28. Какие фиксированные положения имеет включатель гидромуфты вентилятора?

29. Какие клапаны имеет расширительный бачок в системе охлаждения?

30. Для чего служит система питания?

31. Какие узлы включает система питания топливом?

32. Сколько секций установлено в топливном насосе высокого давления?

33. Как осуществляется увеличение подачи топлива в топливном насосе высокого давления?

34. Как регулятор частоты вращения изменяет количество топлива, подаваемого в цилиндр?

35. Где установлен топливный насос низкого давления?

36. Для каких целей устанавливается топливоподкачивающий насос?

37. Как автоматическая муфта опережения впрыскивания топлива изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя?

38. Какие форсунки применяются на двигателе?


ТРАНСМИССИЯ. СЦЕПЛЕНИЕ

Сцепление состоит из механизма и привода, имеет следующие конструктивные особенности:

– механизм сцепления имеет устройство для автоматической установки среднего ведущего диска в среднее положение при выключенном сцеплении. Это устройство не требует регулирования в процессе эксплуатации;

– форма кожуха обеспечивает фиксацию нажимных пружин;

– ведомый диск имеет термостойкую фрикционную накладку с большим сроком службы;

– педаль сцепления подвесная, не нарушающая герметичность кабины, а металлопластмассовые втулки в опорах педали не требуют пополнения смазки.

Механизм сцепления (рис. 39) состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6, двух ведомых дисков 1 с фрикционными накладками 22 и гасителями крутильных колебаний; среднего ведущего диска 2. Штампованный кожух 17 сцепления установлен на маховике с помощью двух установочных втулок 3 и закреплен десятью болтами М10 и двумя М8. Ведущие диски нажимной 4 и средний 2 имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах ведущего вала коробки передач или делителя. Между кожухом 17 сцепления и нажимным диском 4 размещены нажимные пружины 16, под действием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком. Средний ведущий диск 2 имеет рычажный механизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключенном сцеплении.

Выключающее устройство сцепления состоит из уравновешенных на нажимном диске 4 оттяжных рычагов с упорным кольцом 14, муфты выключения сцепления 12 с упорным подшипнником 10, смонтированной на крышке подшипника ведущего вала коробки передач или делителя, и вилки выключения 13, размещенной на валике в картере сцепления (делителя).

Привод сцепления (рис. 40) состоит из педали 1 сцепления с оттяжной пружиной 11, главного цилиндра 2, компенсационного бачка 5 с рабочей жидкостью, пневмогидравличе-ского усилителя 18 трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления и подвода воздуха от пневматической системы к усилителю сцепления.

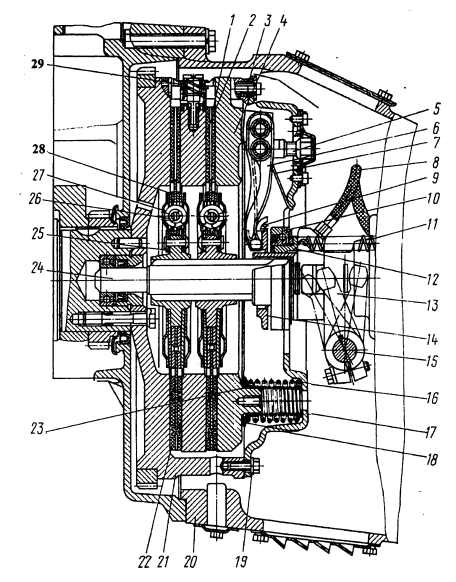

Рис. 39. Механизм сцепления: 1 – ведомый диск; 2 - ведущий средний диск; 3 - установочная втулка; 4 – нажимной диск; 5 - вилка отжимного рычага; 6 - отжимной рычаг; 7 – пружина упорного кольца; 8 - шланг смазывания муфты; 9 - петля пружины; 10 - выжимной подшипник; 11 – отжимная пружина; 12 - муфта выключения сцепления; 13 - вилка выключения сцепления; 14 - упорное кольцо; 15 - вал вилки; 16 - наружная нажимная пружина; 17 - кожух сцепления; 18 - теплоизолирующая шайба; 19 - болт крепления кожуха; 20 - картер сцепления; 21 - маховик; 22 - фрикционная накладка; 23 – внут-ренняя нажимная пружина; 24 – первичный вал; 25 -диск гасителя крутильных колебаний; 26 - внутренняя пружина гасителя крутильных колебаний; 27 - наружная пружина гасителя крутильных колебаний; 8 - кольцо ведомого диска; 29 – механизм автоматической регулировки положения среднего ведущего диска



Пневмогидравлический усилитель привода служит для уменьшения усилия на педали сцепления. Он закреплен двумя болтами к фланцу картера сцепления (делителя) с правой стороны силового агрегата. При нажатии на педаль сцепления давление жидкости из главного цилиндра передается по трубопроводам и шлангам в пневмогидроусилитель сцепления на гидравлический поршень и на поршень следящего устройства, которое автоматически изменяет давление воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления. В процессе эксплуатации, по мере износа накладок ведомых дисков, следует регулировать привод сцепления для обеспечения свободного хода муфты выключения сцепления.

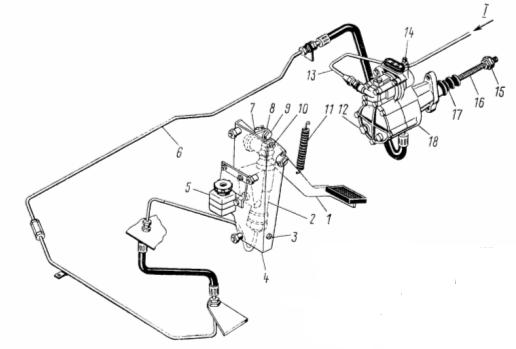

Рис. 40. Привод механизма сцепления: 1 – педаль; 2 – цилиндр главный; 3,10 – упоры верхний и нижний; 4 – кронштейн; 5 – бачок компенсационный; 6 – трубопровод гидравлический; 7 – рычаг; 8 – толкатель поршня; 9 – палец эксцентриковый; 11 – пружина оттяжная; 12 – пробка; 13 – трубопровод; 14 – клапан выпуска воздуха; 15 – гайка сферическая регулировочная; 16 – толкатель поршня пневматический; 17 – чехол защитный; 18 – пневмогидроусилитель; I – воздух сжатый



КОРОБКА ПЕРЕДАЧ

На автомобили КамАЗ устанавливаются две модели коробок передач: на одиночных автомобилях — пятиступенчатая коробка передач модели 14; на автомобилях-тягачах, предназначенных для работы в составе автопоездов, — десятиступенчатая коробка передач модели 15, состоящая из основной пятиступенчатой коробки передач и переднего двухступенчатого редуктора-делителя. Делитель имеет высшую и низшую (прямую) передачи и в сочетании с основной пятиступенчатой коробкой позволяет получать десять передач переднего хода и две заднего хода. Применение делителя передач улучшает тягово-экономические качества автомобиля, облегчает управление автомобилем, так как при его использовании уменьшается частота переключения передач рычагом переключения.

На модернизированных моделях автомобилей повышенной грузоподъемности устанавливаются коробки передач модели 152, имеющие следующие конструктивные отличия от коробки передач модели 15:

– усилены шлицы первичного вала делителя, каретки и муфты синхронизатора за счет увеличения высоты зубьев;

– упрощена пневматическая схема управления делителем передач (исключены два воздухопровода, колодка крепления воздухопроводов) за счет применения пластмассовых воздухопроводов от крана управления делителем;

– применены бесшпоночные соединения шестерен и промежуточного вала за счет увеличения натяга;

– исключено замковое устройство в шлицевом соединении каретка синхронизатора 4-5 передач - вал вторичный коробки передач (в целях повышения долговечности соединения);

– для предотвращения самовыключения 4 и 5 передач применено четырехградусное утонение зубьев муфт каретки синхронизатора 4-5 передач (вместо полутороградусного) и, соответственно, зубьев муфты первичного вала и шестерни 4 передачи, также увеличена высота зубьев муфт;

– установлен подшипник передней опоры вторичного вала большей нагрузочной способности;

– расширен зубчатый венец шестерни 4 передачи для увеличения несущей способности.

Коробка передач модели 14 (рис. 41) состоит из следующих основных узлов: картера 34 коробки передач, в котором смонтированы ведущий 1, ведомый 35 и промежуточный 33 валы в сборе с шестернями, синхронизаторами и подшипниками; блока шестерен 14 заднего хода; верхней крышки 18 коробки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреплен картер 38 сцепления.

Подшипники валов закрыты крышками с уплотнительными прокладками. Крышка 2 заднего подшипника ведущего вала внутренней расточкой центрируется по наружной обойме подшипника; поверхность крышки, обработанная по внешнему диаметру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большего диаметра предназначена для размещения в ней маслонагнетающего устройства; спиральные лопатки на торце крышки препятствуют раскручиванию масла в по-

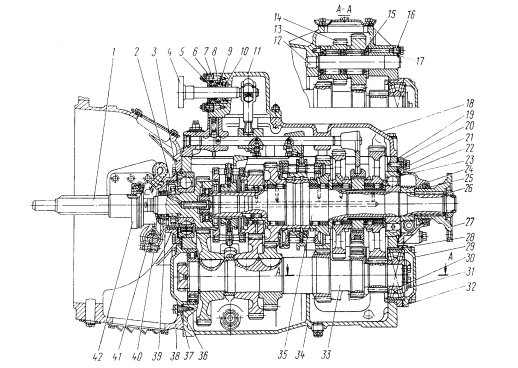

Рис. 41. Коробка передач модели 14: 1 - вал ведущий; 2 - крышка заднего подшипника ведущего вала; 3, 23 - прокладки регулировочные; 4 - шток рычага; 5 - кольцо защитное; 6 - крышка опоры рычага; 7 - сухарь опоры рычага; 8 - кольцо уплотнительное; 9 - опора штока; 10 - пружина; 11 - опора рычага переключения передач; 12 - ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 - блок шестерен заднего хода; 15 - роликоподшипник: 16 - болт со штифтом; 17 - шайба стопорная; 18 - крышка верхняя; 19, 32, 36 - прокладки уплотнительные; 20 - крышка заднего подшипника ведомого вала; 21 - кольцо стопорное; 22 - шарикоподшипник задний ведомого вала: 24 - червяк привода спидометра; 25, 39 - манжеты уплотнительные; 26 - гайка крепления фланца; 27 - фланец крепления карданного вала; 28 - стакан заднего подшипника промежуточного вала; 29 - крышка подшипника; 30 - роликоподшипник сферический: 33 - вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 - крышка переднего подшипника промежуточного вала; 38 - картер сцепления; 40 - вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 - муфта выключения сцепления



лости нагнетания маслонагнетающим кольцом, уменьшая тем самым центробежные силы, а значит способствуют повышению избыточного давления масла в полости нагнетания.

В верхней части крышки имеется отверстие для подвода смазки из маслонакопителя коробки передач в полость нагнетания. Крышка 20 заднего подшипника ведомого вала крепится к заднему торцу картера коробки передач и центрируется по наружной обойме заднего подшипника 22 ведомого вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка. В нижней части крышки в специальной расточке помещен валик, выполненный заодно с шестерней 10 (рис. 42) червячной пары привода спидометра. На выступающем конце валика, имеющем лыску, установлена ведущая шестерня 12 цилиндрической пары спидометра. Ведомая цилиндрическая шестерня 13 установлена на валике 14 привода спидометра, который вращается в расточке фланца 16 датчика привода спидометра. Полость сменных шестерен изолирована от масляной ванны коробки передач, а шестерни смазываются консистентной смазкой ЦИАТИМ-201, закладываемой при сборке. От вытекания смазка удерживается маслосгонной резьбой, выполненной на валике, и манжетой. Для обеспечения правильности показания спидометра числа зубьев сменных цилиндрических шестерен подбираются в зависимости от передаточного числа главной передачи (табл. 21). В приливах правой стенки картера коробки передач выполнена расточка, в которую запрессована ось 12 (см. рис. 41) блока шестерен заднего хода. Для предотвращения от выпадания ось закреплена стопорной шайбой 17, привернутой болтом 16, имеющим сверление, в которое вставлен пластмассовый штифт. Штифт уплотняет резьбовое соединение и препятствует вытеканию смазки.

Масло в коробку передач заливается через горловину, расположенную на правой стенке картера. Горловина закрыта пробкой со встроенным масляным щупом. В нижней части картера в бобышки ввернуты сливные пробки 8 и 9 (см. рис. 42), в пробку 8 вмонтирован магнит, улавливающий металлические частицы, которые могут находиться в масле. С двух сторон картера имеются люки для установки коробок отбора мощности, которые закрыты крышками 5 с уплотнительными прокладками 6. Люки выполнены по ГОСТ 12323–66. Допустимый отбор мощности по 22064,97 Вт (30 л. с.) с каждого люка. Отбор мощности при движении автомобиля не допускается.

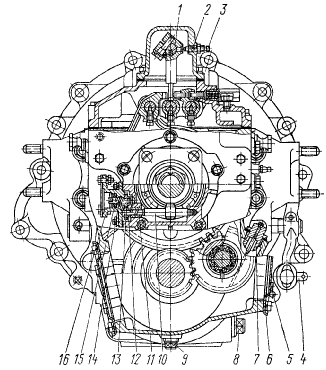

Рис. 42. Коробка передач модели 14. Вид сзади: 1 - рычаг переключения передач; 2 - штифт уплотнительный; 3 - винт уста-новочный; 4 - рычаг вала вилки выклю-чения сцепления; 5 - крышка люка отбора мощности; 6 - прокладка уплотнительная; 7 - пробка с указателем уровня масла; 8 - пробка сливная с магнитом; 9 - пробка сливная; 10 - шестерня привода спидо-метра; 11 - втулка шестерни; 12 – шестер-ня ведущая привода датчика спидометра; 13 - шестерня ведомая привода датчика спидометра; 14 - валик привода спидоме-тра; 15 - манжета уплотнительная; 16 – фланец датчика спидометра



Во внутренней полости картера в передней части левой стенки отлит маслонакопитель, куда при вращении шестерен забрасывается масло и по сверлению в передней стенке картера поступает в полость задней крышки ведущего вала и на маслонагнетающее кольцо. В верх-

ней правой части задней стенки выполнен масляный карман, куда масло забрасывается вращением шестерен. Из масляного кармана масло по сверлению в стенке картера поступает в полость задней крышки ведомого вала для смазывания червячной пары привода спидометра. Шестерни коробки передач скомплектованы попарно с сопрягаемыми шестернями по пятну контакта и уровню шума.

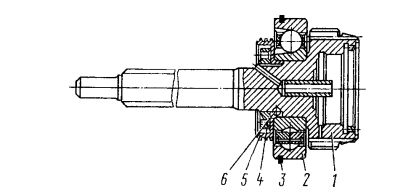

Рис. 43. Ведущий вал в сборе: 1 - вал ведущий; 2 -подшипник шариковый; 3 - кольцо стопорное подшипника; 4 - гайка кольцевая; 5 - кольцо маслонагнетающее; 6 - шарик стопорный
