Вентиляторы общепромышленного применения
| Вид материала | Реферат |
- Паспорт вентиляторы осевые общего назначения, 177.89kb.
- Вентиляторы высокого давления, 143.65kb.
- Карточка предприятия ООО «иском», 16.03kb.
- Киловатт. Устройство собранное из исправных деталей не требует настройки и регулировки, 331.78kb.
- Факультет экономики и финансов, 27.84kb.
- Принцип неопределенного будущего и его применения, 310.4kb.
- Материалы конференции «экспресс-методы химического анализа: достоинства и недостатки,, 213.19kb.
- 1. Теоретические аспекты применения контроллинга на предприятии, 591.37kb.
- Разрешение терапевтического применения, 195.76kb.
- I. история применения фотографии в рекламном графическом дизайне, 148.64kb.
Основные технические данные вентиляторов:
| № вентилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, X1000 м3/час | Pv, Па | |
| 8 | 5,5 | 1000 | 920 | 21,5-30,0 | 600-370 |
| 11,0 | 1500 | 1450 | 26,5-36,0 | 900-560 | |
| 10 | 11,0 | 1000 | 920 | 34,0-48,0 | 625-400 |
| 15,0 | 1000 | 920 | 34,0-48,0 | 625-400 | |
| 12,5 | 22,0 | 750 | 735 | 60,0-77,0 | 800-500 |
| 30,0 | 1000 | 970 | 63,0-95,0 | 100 | |

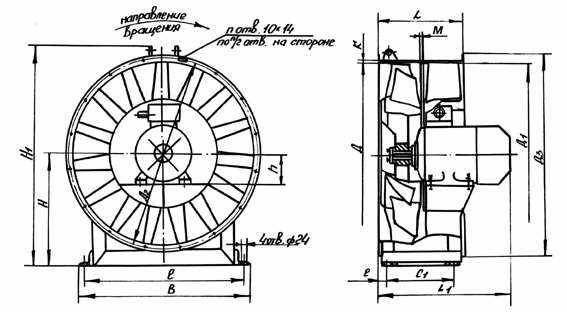

Габаритные и установочные размеры вентиляторов, мм:
| № вентилятора | В | С | С1 | Д | Д1 | Д2 | Д3 | h | H1 | K | l | L | L1 | M | n шт. |
| 8 | 830 | 700 | 310 | 800 | 805 | 835 | 860 | 132 | 960 | 2,5+1,6 | 32,5 | 375 | 590 | 3+1 | 32 |
| 10 | 960 | 900 | 408 | 1000 | 1006 | 1045 | 1060 | 160 | 1155 | 3+2,4 | 33,5 | 475 | 720 | 3+1 | 32 |
| 12,5 | 1160 | 1100 | 492 | 1250 | 1258 | 1295 | 1320 | 200 | 1410 | 4+2,4 | 34 | 560 | 930 | 5+1 | 48 |

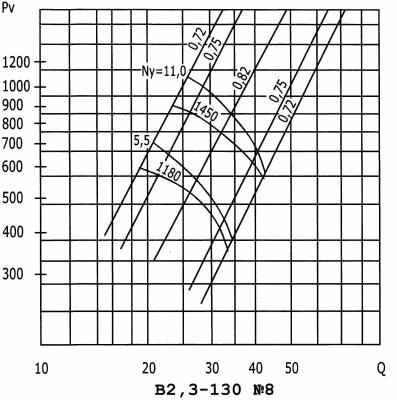

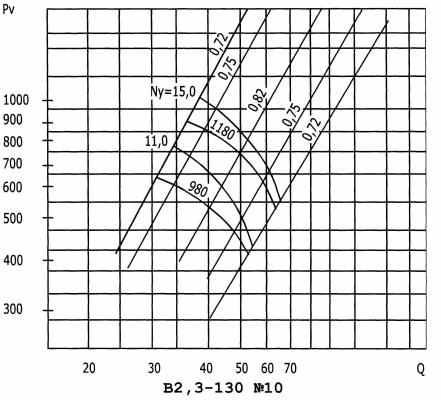

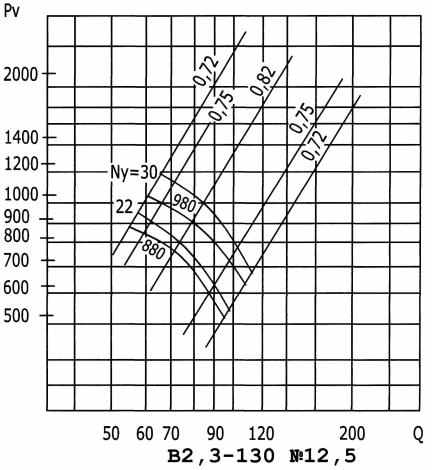

Аэродинамические характеристики
Вентиляторы пылевые ВРП:
 | Вентиляторы общепромышленного применения для удаления древесной стружки, опилок, металлической пыли от станков, для систем пневмотранспорта зерна, а также для санитарно-технических и производственных целей; применяются для перемещения невзрывоопасных, неабразивных пылегазовоздушных смесей с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, агрессивность перемещаемых сред по отношению к сталям обыкновенного качества не выше агрессивности воздуха. Концентрация механических примесей допускается до 1 кг/м3. |
Основные технические данные вентиляторов:
| № вентилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, 1000*м3/час | Pv, Па | |
| ВРП - 3,15 | 1,5 | 3000 | 2910 | 1,0-2,3 | 1600-1470 |
| 2,2 | 3000 | 2910 | 1,0-2,3 | 1600-1470 | |
| ВРП - 4 | 3,0 | 1500 | 1450 | 0,6-2,5 | 680-430 |
| 4,0 | 3000 | 2910 | 1,2-5,0 | 680-430 | |
| 5,5 | 3000 | 2910 | 1,2-5,0 | 2600-1750 | |
| ВРП - 5 | 5,5 | 1500 | 1450 | 2,3-4,5 | 1010-760 |
| 7,5 | 1500 | 1450 | 2,3-4,5 | 1010-760 | |
| 11,0 | 1500 | 1450 | 2,3-4,5 | 1010-760 | |
| 18,5 | 3000 | 2910 | 4,5-9,0 | 4000-3100 | |
| ВРП - 6,3 | 5,5 | 1500 | 1450 | 4,8-10,0 | 1600-1000 |
| 7,5 | 1500 | 1450 | 4,8-10,0 | 1600-1000 | |
| 11,0 | 1500 | 1450 | 4,8-10,0 | 1600-1000 | |
| 15,0 | 1500 | 1450 | 4,8-10,0 | 1600-1000 | |
| ВРП - 8 | 15,0 | 1500 | 1450 | 9,0-16,5 | 2600-2060 |
| 18,0 | 1500 | 1450 | 9,0-16,5 | 2600-2060 | |
| 22,0 | 1500 | 1450 | 9,0-16,5 | 2600-2060 | |

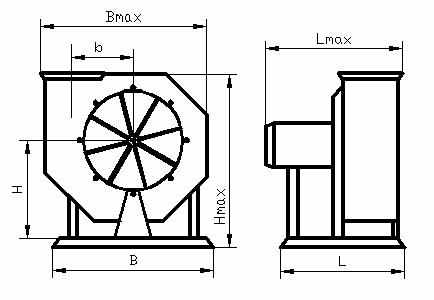

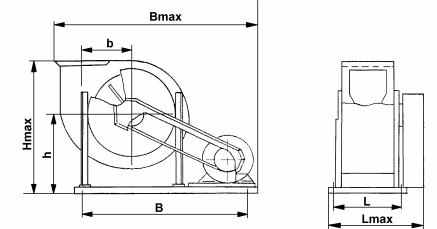

Габаритные и установочные размеры вентиляторов, мм:
| № вентилятора | H | H max | B | Bmax | L max | L | b |
| ВРП - 3,15 | 320 | 523 | 345 | 495 | 450 | 350 | 157,5 |
| ВРП - 4 | 430 | 690 | 420 | 620 | 540 | 480 | 200 |
| ВРП - 5 | 630 | 854 | 510 | 769 | 793 | 628 | 250 |
| ВРП - 6,3 | 680 | 1084 | 600 | 976 | 712 | 620 | 315 |
| ВРП - 8,0 | 830 | 1332 | 780 | 1214 | 915 | 850 | 400 |

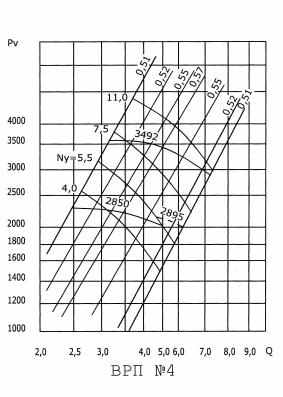

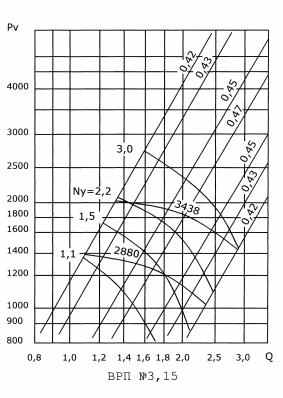

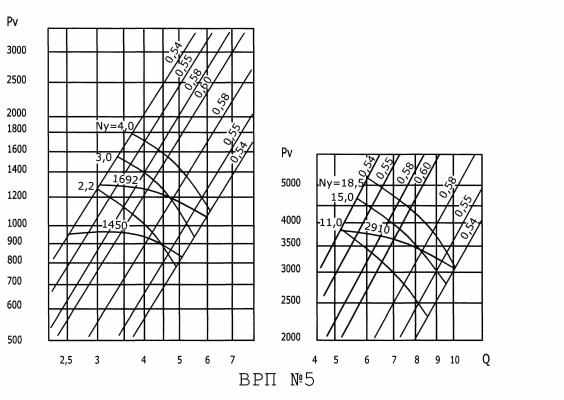

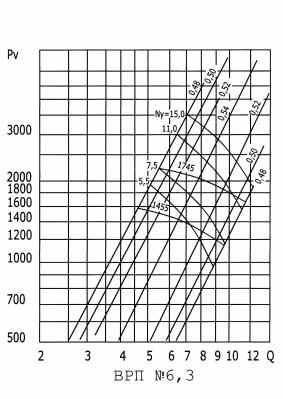

Аэродинамические характеристики:
Вентиляторы пылевые ВЦП 6-45 №8
 | Вентиляторы общепромышленного применения для удаления древесной стружки, опилок, металлической пыли от станков, для систем пневмотранспорта зерна, а также для санитарно-технических и производственных целей; применяются для перемещения невзрывоопасных, неабразивных пылегазовоздушных смесей с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, агрессивность перемещаемых сред по отношению к сталям обыкновенного качества не выше агрессивности воздуха. Концентрация механических примесей допускается до 1 кг/м3. |
Основные технические данные вентиляторов:
| Вентилятор | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, 1000*м3/час | Pv, Па | |
| ВЦП 6-45-8 | 15,0 | 1500 | 1285 | 8,5-13,5 | 1860-1960 |
| 18,5 | 1500 | 1410 | 9,5-12,0 | 2600-2350 | |
| 22,0 | 1500 | 1615 | 10,5-13,5 | 3120-2890 | |
| 30,0 | 1500 | 1615 | 13,5-17,0 | 2890-2800 | |
| 37,0 | 1500 | 1630 | 10,5-23,0 | 3185-2845 | |
| 45,0 | 3000 | 1680 | 20,0-24,0 | 3500-3300 | |
Габаритные и установочные размеры вентиляторов, мм:
| Вентилятор | H | H max | B | Bmax | L max | L | b |
| ВЦП 6-45-8 | 800 | 1300 | 1768 | 2200 | 985 | 714 | 400 |

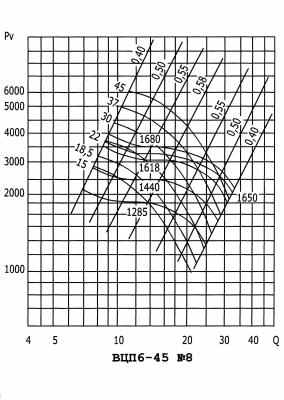

Аэродинамические характеристики
Вентиляторы пылевые радиальные ВЦП 7-40 №5
 | Вентиляторы общепромышленного применения для удаления древесной стружки, опилок, металлической пыли от станков, для систем пневмотранспорта зерна, а также для санитарно-технических и производственных целей; применяются для перемещения невзрывоопасных, неабразивных пылегазовоздушных смесей с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, агрессивность перемещаемых сред по отношению к сталям обыкновенного качества не выше агрессивности воздуха. Концентрация механических примесей допускается до 1 кг/м3. |
Основные технические данные вентиляторов:
| № вентилятора | Электродвигатель | Показатели в рабочей зоне | |||
| Nу, кВт | n синхр. | n/мин | Q, х1000м3/час | Pv, Па | |
| ВЦП 7-40-5 | 5,5 | 1500 | 1450 | 2,3-4,5 | 1010-760 |
| 7,5 | 1500 | 1450 | 2,3-4,5 | 1010-760 | |
| 11,0 | 1500 | 1450 | 2,3-4,5 | 1010-760 | |
| 18,5 | 3000 | 2910 | 4,5-9,0 | 4000-3100 | |

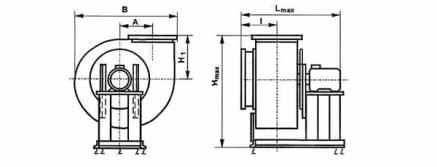

Габаритные и установочные размеры вентиляторов, мм:
| № вентилятора | H1 | H max | B | L max | l | A |
| 5 | 338 | 929 | 916 | 981 | 178 | 324 |
