Габаритные размеры вентиляторов, мм:

№ вент.	А	a	a1	а2	а3	B	D	D1	Hmax	H1	Lmax	I	d1	d2	n	n1	n2	t
2,5	162,5	175	205	100	52,5	480	253	280	508	197	475	152,5	7	7x10	1	8	8	100
3,15	208	224	255	200	27,5	602	323	345	623	240	541	177	7	7x10	2	8	12	100
4	260	280	310		55	742	403	430	762	291	648	205,5	7	7x10	2	8	12	100
5	324	353	380	300	40	915	510	530	988	346	760	255	7x14	7	3	16	16	100
6,3	410	445	470	400	35	1143	640	660	1148	428	937	308,5	7x14	7	4	16	20	100
8	520	560	600	600	-	1448	820	850	1493	583	1179	375	10x14	11	4	16	16	50
10	650	700	750	750	150	1807	1000	1035	1756	656	1484	455	12x20	12x20	3	24	20	130
12,5	812,5	875	925	875	150	2244	1250	1285	2161	811	1776	543	12x20	12x20	5	24	28	125

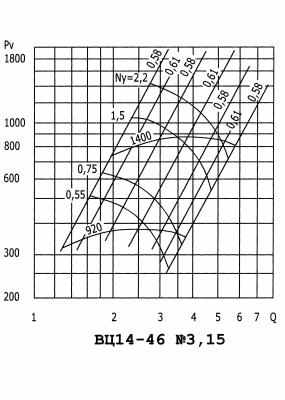

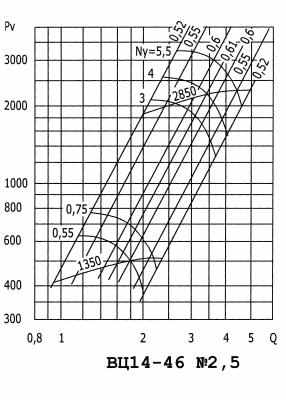

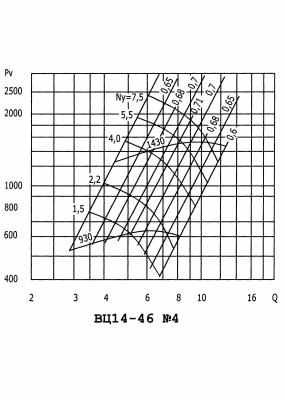

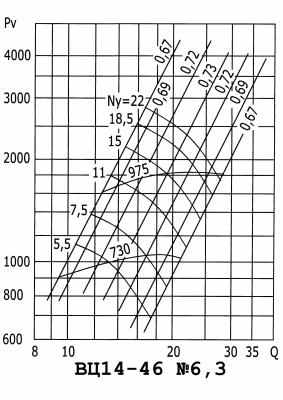

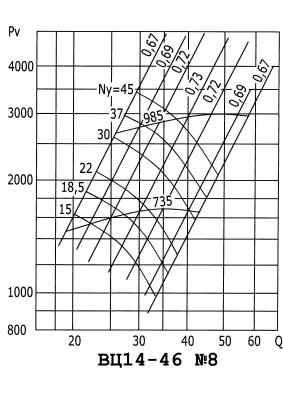

Аэродинамические характеристики:







Вентиляторы среднего давления центробежные ВЦ 14-46

Вентиляторы общепромышленного применения для систем вентиляции и кондиционирования воздуха, других производственных целей. Выпускаются в следующих исполнениях: общего назначения; взрывозащищенные из разнородных металлов. Допускается запыленность перемещаемой газовоздушной смеси до 100 мг/куб.м.

Основные технические данные вентиляторов:

№ вентилятора	Электродвигатель			Показатели в рабочей зоне
	Nу, кВт	n синхр.	n/мин	Q, 1000*м3/час	Pv, Па
2,5	0,55	1500	1450	0,9-2,5	335-460
	0,75	1500	1450	0,9-2,3	335-460
	1,1	1500	1450	0,9-2,3	335-460
	1,5	1500	1450	0,9-2,3	335-460
	2,2	3000	2880	1,85-2,4	2000-1600
	3,0	3000	2880	1,85-3,25	2000-1600
	4,0	3000	2880	1,85-4,25	2000-1600
	5,5	3000	2880	1,85-5,0	2000-1600
3,15	0,37	1000	950	1,03-1,8	340-275
	0,55	1000	950	1,03-2,75	340-275
	0,75	1000	950	1,03-3,3	340-275
	1,1	1500	1450	1,9-2,9	600-780
	1,5	1500	1450	1,9-3,5	600-800
	2,2	1500	1450	1,9-5,3	600-800
	3,0	1500	1450	1,9-5,5	600-800
	4,0	1500	1450	1,9-5,5	600-800
4	1,1	1000	950	2,25-3,8	655-508
	1,5	1000	950	2,25-5,0	655-508
	2,2	1000	950	2,25-6,7	655-508
	3,0	1500	1450	3,4-4,8	1565-1230
	4,0	1500	1450	3,4-6,3	1565-1230
	5,5	1500	1450	3,4-8,5	1565-1230
	7,5	1500	1450	3,4-10,3	1565-1230
5	3,0	750	735	3,45-10,80	470-600
	4,0	1000	950	4,5-8,6	850-1020
	5,5	1000	950	4,5-12,1	850-1080
	7,5	1000	950	4,5-16,0	850-1100
	11,0	1500	1440	6,8-12,1	1900-2300
	15,0	1500	1440	6,8-14,8	1900-2400
	18,5	1500	1440	6,8-18,3	1900-2450
	22,0	1500	1440	6,8-23,0	1900-2500
6,3	4,0	750	735	7,5-10,3	800-910
	5,5	750	735	7,5-14,30	800-980
	7,5	750	735	7,5-18,0	800-990
	11,0	750	735	7,5-23,30	800-990
	15,0	1000	950	10,0-22,5	1430-1770
	18,5	1000	950	10,0-26,5	1430-1900
	22,0	1000	950	10,0-28,50	1430-1900
8	15,0	750	735	13,1-28,0	1300-1480
	18,5	750	735	13,1-28,0	1300-1570
	22,0	750	735	13,1-33,0	1300-1600
	30,0	1000	950	17,8-21,5	1780-2500
	37,0	1000	950	17,8-34,0	1780-2700
	45,0	1000	950	17,8-38,0	1780-2800
	55,0	1000	950	17,8-47,0	1780-2900

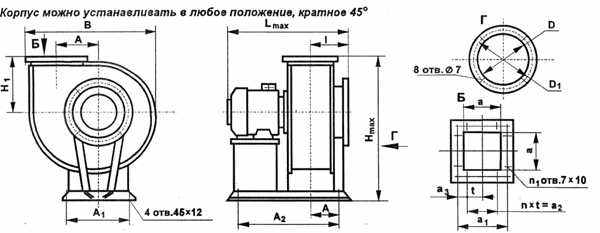

Габаритные и установочные размеры вентиляторов, мм:

№ вентилятора	A	A1	А2	А3	a	а1	а2	а3	B	D	D1	Нmax	H1	Lmax	I	n	N1	t
2,5	162	260	400	178	175	205	100	52,5	480	253	280	552	197	636	152	1	8	100
3,15	208	340	560	198	224	255	200	27,5	602	323	345	660	240	686	178	2	12	100
4	280	370	650	226	280	310	200	55	742	403	430	851	291	934	205	2	12	100
5	324	410	480	95	352	380	300	40	915	510	530	990	338	1025	253	3	16	100
6,3	410	460	-	153	445	470	400	35	1143	640	660	1140	420	1250	268	4	20	100
8	520	605	900	212	563	600	600	-	1450	820	850	1438	533	1500	378	4	16	150

Аэродинамические характеристики:







Вентиляторы среднего давления центробежные

из алюминиевых сплавов ВЦ 14-46

Вентиляторы из алюминиевых сплавов с повышенной защитой от искрообразования для систем вентиляции и кондиционирования воздуха, других производственных целей. Допускается запыленность перемещаемой газовоздушной смеси до 10 мг/м3.

Основные технические данные вентиляторов:

№ вентилятора	Электродвигатель			Показатели в рабочей зоне
	Nу, кВт	n синхр.	n/мин	Q, 1000*м3/час	Pv, Па
2,5	0,55	1500	1450	0,9-2,5	335-460
	0,75	1500	1450	0,9-2,3	335-460
	1,1	1500	1450	0,9-2,3	335-460
	1,5	1500	1450	0,9-2,3	335-460
	2,2	3000	2880	1,85-2,4	2000-1600
	3,0	3000	2880	1,85-3,25	2000-1600
	4,0	3000	2880	1,85-4,25	2000-1600
	5,5	3000	2880	1,85-5,0	2000-1600
3,15	0,37	1000	950	1,03-1,8	340-275
	0,55	1000	950	1,03-2,75	340-275
	0,75	1000	950	1,03-3,3	340-275
	1,1	1500	1450	1,9-2,9	600-780
	1,5	1500	1450	1,9-3,5	600-800
	2,2	1500	1450	1,9-5,3	600-800
	3,0	1500	1450	1,9-5,5	600-800
	4,0	1500	1450	1,9-5,5	600-800
4	1,1	1000	950	2,25-3,8	655-508
	1,5	1000	950	2,25-5,0	655-508
	2,2	1000	950	2,25-6,7	655-508
	3,0	1500	1450	3,4-4,8	1565-1230
	4,0	1500	1450	3,4-6,3	1565-1230
	5,5	1500	1450	3,4-8,5	1565-1230
	7,5	1500	1450	3,4-10,3	1565-1230
5	3,0	750	735	3,45-10,80	470-600
	4,0	1000	950	4,5-8,6	850-1020
	5,5	1000	950	4,5-12,1	850-1080
	7,5	1000	950	4,5-16,0	850-1100
	11,0	1500	1440	6,8-12,1	1900-2300
	15,0	1500	1440	6,8-14,8	1900-2400
	18,5	1500	1440	6,8-18,3	1900-2450
	22,0	1500	1440	6,8-23,0	1900-2500
6,3	4,0	750	735	7,5-10,3	800-910
	5,5	750	735	7,5-14,30	800-980
	7,5	750	735	7,5-18,0	800-990
	11,0	750	735	7,5-23,30	800-990
	15,0	1000	950	10,0-22,5	1430-1770
	18,5	1000	950	10,0-26,5	1430-1900
	22,0	1000	950	10,0-28,50	1430-1900
8	15,0	750	735	13,1-28,0	1300-1480
	18,5	750	735	13,1-28,0	1300-1570
	22,0	750	735	13,1-33,0	1300-1600
	30,0	1000	950	17,8-21,5	1780-2500
	37,0	1000	950	17,8-34,0	1780-2700
	45,0	1000	950	17,8-38,0	1780-2800
	55,0	1000	950	17,8-47,0	1780-2900

Габаритные и установочные размеры вентиляторов, мм:

№ вентилятора	A	A1	А2	А3	a	а1	а2	а3	B	D	D1	Нmax	H1	Lmax	I	n	N1	t
2,5	162	260	400	178	175	205	100	52,5	480	253	280	552	197	636	152	1	8	100
3,15	208	340	560	198	224	255	200	27,5	602	323	345	660	240	686	178	2	12	100
4	280	370	650	226	280	310	200	55	742	403	430	851	291	934	205	2	12	100
5	324	410	480	95	352	380	300	40	915	510	530	990	338	1025	253	3	16	100
6,3	410	460	-	153	445	470	400	35	1143	640	660	1140	420	1250	268	4	20	100
8	520	605	900	212	563	600	600	-	1450	820	850	1438	533	1500	378	4	16	150

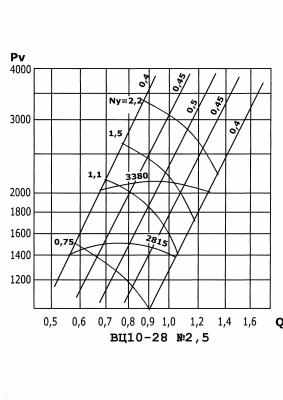

Аэродинамические характеристики:







Вентиляторы среднего давления ВЦ 10-28

Используются в системах пневмотранспорта, для подачи воздуха в котельные агрегаты.

Основные технические данные вентиляторов:

№ вентилятора	Электродвигатель			Показатели в рабочей зоне
	Nу, кВт	n синхр.	n/мин	Q, X1000 м3/час	Pv, Па
2,5	0,75	3000	2850	0,57-1,05	1,4-1,55
	1,1	3000	2850	0,57-1,05	1,4-1,55
	1,5	3000	2850	0,57-1,05	1,4-1,55
	2,2	3000	2850	0,57-1,05	1,4-1,55
3,15	3,0	3000	2850	0,65-1,8	2100-2600
	4,0	3000	2850	0,65-2,75	2100-2600
	5,5	3000	2850	0,65-2,75	2100-2600
	7,5	3000	2850	0,65-2,75	2100-2600

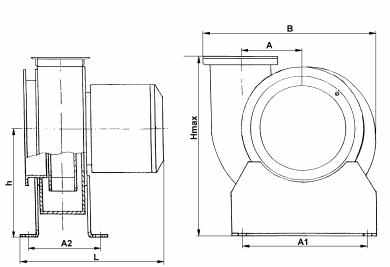

Габаритные размеры вентиляторов, мм:

№ Вентилятора	L	А1	А2	А	L	h	B
2,5	360	280	153	150	360	250	395
3,15	490	360	230	190	490	300	498

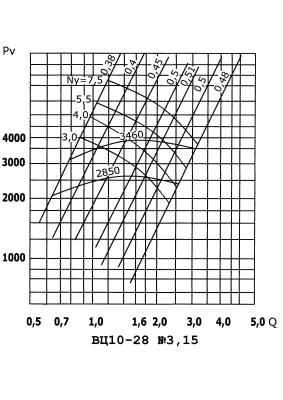

Аэродинамические характеристики:


Вентиляторы высокого давления ВВД-5

Вентиляторы высокого давления предназначены для перемещения воздуха и других неагрессивных газов с температурой не выше 80°С, не содержащих липких и длинноволокнистых веществ. Содержание пыли и других твердых примесей не должно превышать 150мг/м3. Вентиляторы высокого давления ВВД применяются для подачи воздуха в вагранки, сушильные печи, в вентиляционных системах зерновых элеваторов и глубинных шахт, для транспортировки пыли и легких сыпучих материалов. Условия эксплуатации: температура окружающей среды от -40°С до +40°С, умеренный климат, 2-я категория размещения.

Основные технические данные вентиляторов:

Вентилятор	Электродвигатель			Показатели в рабочей зоне
	Nу, кВт	n синхр.	n/мин	Q, X1000 м3/час	Pv, Па
ВВД-5	5,5	3000	2880	0,5-2,3	5600-4400
	7,5	3000	2880	0,5-2,3	5600-4400

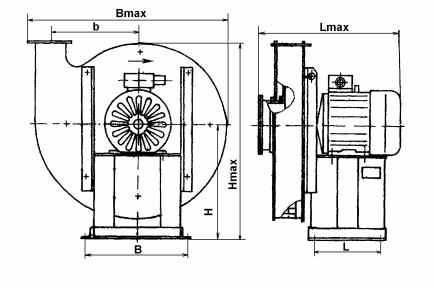

Габаритные размеры вентиляторов, мм:

Вентилятор	Bmax	Hmax	B	H	Lmax	L	b
ВВД-5	687	630	345	365	500	300	300
	687	630	345	365	627	300	300
