Материалы конференции «ЭКСПРЕСС-МЕТОДЫ ХИМИЧЕСКОГО АНАЛИЗА:

ДОСТОИНСТВА И НЕДОСТАТКИ, ОБЛАСТИ ПРИМЕНЕНИЯ» ЧАСТЬ I

21 апреля 2005г., Москва, КВЦ «Сокольники»

СОДЕРЖАНИЕ

Меркушев Владимир Александрович Возможности и перспективы применения тест-систем в практике технологического и экологического контроля	2
Моросанова Елена Игоревна Тест-методы анализа: классификация и возможности	3
Муравьев Александр Григорьевич Унификация потребительских форм аналитических систем как основа для расширения области применения экспресс-методов химического анализа	4
Островская Вера Михайловна Тестирование вод с помощью реагентных индикаторных бумаг и прокачивающих устройств	6
Алексеева Наталья Александровна Возможности метода инверсионной вольтамперометрии при экспресс-анализе различных объектов	11
Логинова Ксения Аркадьевна Тест-системы для анализа жидких сред производства ООО «МедЭкоТест»	12
Марченко Дмитрий Юрьевич Разработка и применение тест-систем с оптическим детектированием для анализа природных, питьевых и сточных вод	13
Зайцев Николай Конкордиевич Новый тест-фотометр «Эксперт-003»	14
Ованесян Арам Гургенович Опыт измерения концентрации различных веществ на новом фотоколориметрическом экспресс-анализаторе печатающего типа	15
Дрикер Борис Нутович Экспресс-методы оценки коррозионной активности воды промышленных систем водоснабжения	17
Белоконова Надежда Анатольевна Методы и приборы контроля содержания органических веществ в исходной, производственной и питьевой воде.	19
Ковалева Наталья Евгеньевна Экспресс-методы контроля водно-химического режима стабилизационной водоподготовки	23
Резник Яков Ефимович О единицах измерения и методах определения жесткости воды	27
Живилова Людмила Михайловна Стационарные автоматические анализаторы жидкости для экспрессного химического контроля показателей качества теплоносителя электростанций	30
Синицын Вячеслав Павлович Автоматический анализатор экспрессного контроля содержания водорода в теплоносителе первого контура АЭС с ВВЭР	32
Иванов Ярослав Павлович Контроль содержания кислорода в питательной воде тепловых сетей. Измерение концентрации кислорода, растворенного в сточных и поверхностных водах	33

ВОЗМОЖНОСТИ И ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ ТЕСТ-СИСТЕМ В ПРАКТИКЕ ТЕХНОЛОГИЧЕСКОГО И ЭКОЛОГИЧЕСКОГО КОНТРОЛЯ

Меркушев Владимир Александрович

Федеральный научно-методический центр анализа и мониторинга окружающей среды

Реализация задач аналитического контроля, поставленных в рамках ГОСТ Р ИСО 14001-98 «Системы управления окружающей средой», в отношении ряда загрязняющих веществ, может успешно решаться с применением недорогих и надежных экспресс-анализов, реализуемых как в полевых, так и в лабораторных условиях.

Средства, применяемые для экспресс-анализов должны отвечать следующим требованиям:

Быть компактными и достаточно простыми в использовании.
Обеспечивать экспрессное и достаточно чувствительное количественное определение широкого спектра загрязняющих веществ как в лабораторных, так и в полевых условиях.
Быть аттестованными в установленном порядке институтами Федерального агентства по техническому регулированию и метрологии в качестве специализированных средств измерения с установленными метрологическими характеристиками и разрешены для использования в соответствии с их назначением для целей Государственного и производственного экологического контроля на территории Российской Федерации.
Стоимость проведения экспресс-анализов должна быть экономически оправданна.

В настоящее время для целей государственного контроля и мониторинга объектов окружающей среды время могут использоваться тест-системы, разработанные на Химическом факультете МГУ и серийно выпускаемые ООО «МедЭкоТест». Тест-системы для определения более чем 30 токсичных компонентов аттестованы Государственным научно-методическим центром УНИИМ. Тест-системы являются полностью отечественной разработкой, поэтому не зависят от конъюнктуры международного рынка.

Применение Тест-систем обосновывается необходимостью получения экономически оправданной оперативной аналитической информации как в лабораторных, так и в полевых условиях в нештатных и штатных ситуациях.

Значительная экономия при проведении аналитического контроля может быть получена при реализации следующей схемы природоохранного контроля, предполагающей наличие стационарной аккредитованной лаборатории и дополнением пробоотбора параллельным оперативным определением ограниченного количества показателей и отсевом «экономически незначимых» проб. Процесс перехода на такую схему управления не подразумевает остановки действующей схемы контроля и не требует мощных капиталовложений и дополнительно позволяет проводить работы в условиях нештатной ситуации. В случае проведения предлагаемых работ может оказаться, что более 80% проб, анализируемых сегодня в стационарной лаборатории можно отбрасывать с минимальной вероятностью промаха, что позволит без резкого увеличения затрат на переоборудование контрольных служб значительно увеличить экономическую эффективность аналитических работ.

Проведение анализов в стационарной лаборатории с помощью аттестованных тест-систем в качестве альтернативы реализации методик выполнения измерений в соответствии с ГОСТ 8.563-96 с использованием любого, имеющегося в распоряжении спектрофотометра, позволит в значительной степени сократить время проведения анализов.

Ниша Тест-систем в комплексе мероприятий, выявляющих источники загрязнения - это оперативное определение качественного и количественного состава загрязнителей для решения вопроса о принятии мер по изменению существующего положения (первичная информация) и, далее, контроль за эффективностью принятых мер (вторичная информация), то есть решение задач экоаналитического контроля и мониторинга.

ТЕСТ-МЕТОДЫ АНАЛИЗА: КЛАССИФИКАЦИЯ И ВОЗМОЖНОСТИ

Е.И. Моросанова

МГУ им. М.В. Ломоносова, Химический факультет, кафедра аналитической химии

ООО "МедЭкоТест", Москва

В последнее время химический анализ постепенно перемещается из лабораторий к местам нахождения анализируемого объекта - аналитическая лаборатория приходит "в поле". Разработка методов и средств для проведения анализа объектов окружающей среды, питьевой воды, продуктов питания, технологических растворов и сточных вод, а также фармацевтических препаратов и биологических жидкостей "на месте" - одно из динамично развивающихся направлений развития современной аналитической химии [1].

Тест-методы предназначены для осуществления простого и недорогого качественного и количественного внелабораторного анализа различных объектов. Самыми массовыми и дешевыми средствами для проведения такого анализа являются тест-системы.

Тест-методы разнообразны. По природе процессов, лежащих в основе получения аналитического сигнала, они могут быть разделены на физические, химические, биохимические и биологические. По форме использования реагентов, ответственных за получение аналитического сигнала, различают "готовые" растворы и иммобилизованные "сухие" реагенты. Тест-системы на основе иммобилизованных реагентов весьма разнообразны: известны индикаторные бумаги, индикаторные порошки и индикаторные трубки, в основе функционирования которых лежит использование различных хромогенных аналитических реагентов, закрепленных в результате различных способов на разных матрицах. По способу регистрации аналитического сигнала тест-методы делятся на инструментальные и визуальные (колористические, линейно-колористические, титри-метрические). По назначению различают тест-методы для анализа объектов окружающей среды (воды, почвы, воздух), для контроля качества воды и пищевых продуктов, для контроля различных технологических процессов, фармацевтического анализа и медицинской диагностики, для решения специальных задач (обнаружение запрещенных и опасных веществ).

Главные достоинства тест-методов заключаются в их экспрессности, в том числе в оперативности получения информации о качественном и количественном составе образца - возможности проводить анализ в режиме реального времени, в дешевизне средств для его осуществления, отсутствии специальных требований к квалификации исполнителей анализа.

Точность, чувствительность и селективность тест-методов весьма различны и зависят от природы аналитического сигнала и способа его регистрации, типа тест-средства и формы использования тест-реагентов, способов осуществления определения, а также специфики анализируемого объекта. Так, например, воспроизводимость визуальных измерений при использовании цветных реакций для анализа растворов характеризуется погрешностями в 10-50%, тогда как при применении индикаторных трубок погрешности значительно меньше - 5-25%.

Тест-методы, как правило, предназначены для определения одного компонента, однако известны и способы определения с их помощью и обобщенных показателей.

В докладе будет приведен обзор различных химических тест-методов анализа, демонстрирующий перспективность и целесообразность их использования для экологического и технологического контроля, контроля качества питьевой воды и пищевых продуктов, фармацевтического анализа и медицинской диагностики. Применение тест-методов упрощает и удешевляет химический анализ различных объектов и делает его доступным не только для специалистов, но и для населения.

1. Золотов Ю.А., Иванов В.М., Амелин В.Г. Химические тест-методы анализа. М., УРСС: 2002. 298 с.

УНИФИКАЦИЯ ПОТРЕБИТЕЛЬСКИХ ФОРМ АНАЛИТИЧЕСКИХ СИСТЕМ КАК ОСНОВА ДЛЯ РАСШИРЕНИЯ ОБЛАСТИ ПРИМЕНЕНИЯ

ЭКСПРЕСС-МЕТОДОВ ХИМИЧЕСКОГО АНАЛИЗА

Муравьев Александр Григорьевич, к.х.н., зам. ген. директора

ЗАО «Крисмас+», Санкт-Петербург

Потребительские формы химико-аналитических систем мы рассматриваем как совокупность средств аналитического назначения, позволяющих решать задачи идентификации и анализа содержания химических веществ в различных средах. В контексте экспресс-методов химического анализа область рассмотрения ограничивается, очевидно, наиболее простыми и экспрессными техническими решениями. В числе встречающихся на рынке потребительских форм следует упомянуть тест-системы, индикаторные трубки, индикаторные элементы, предназначенные для анализа в разных средах – воде, воздухе, почве, продуктах питания, специальных и средах, биологических жидкостях и тканях. В качестве первичного химико-аналитического модуля указанных технических средств, преобразующего единицу концентрации в аналитический сигнал (индикационный эффект), разные авторы упоминают индикаторные таблетки, порошки, трубки, бумаги, волокна и т.п. [1].

Химические экспресс-методы и соответствующие технические решения, до настоящего времени, самостоятельного широкого применения пока не нашли, несмотря на наличие ряда проработанных научно-технических решений и соответствующих экспериментальных образцов, созданных научными школами нашей страны. В числе причин тому можно назвать сложность технологической проработки создания товарной формы серийной продукции, что обусловлено, в свою очередь, неопределенностью рынка сбыта тест-систем. Внедрение экспресс-методов и средств на их основе затрудняет также их кажущаяся конкурентность по отношению к сложным лабораторным методам. Вместе с тем, именно применение экспресс-методов на начальном этапе химико-аналитических работ позволяет рационализировать аналитический процесс, получить ценную первичную информацию и свести к минимуму затраты на получение массива аналитической информации (а в ряде случаев – и ограничиться полученной информацией).

Исключение составляют химические экспресс-методы анализа воздуха, реализуемые с применением индикаторных трубок и индикаторных плоских элементов. Если индикаторные трубки (производители - ЗАО «Крисмас+» [2], НПФ «Сервек» и др.) имеют нормативную базу [3], то индикаторные плоские элементы (ООО «ЛБМ») – относительно новые средства. Следует отметить высокий уровень унификации конструкций индикаторных трубок и индикаторных элементов, что позволяет потребителю применять указанные средства, используя одни и те же операции и принадлежности при анализе.

Иначе представляется область применения экспресс-методов и технических средств на их основе для анализа водных сред. В данной области товарная продукция представлена, главным образом, тест-системами. Рассматривая тест-систему как самостоятельную потребительскую форму аналитического продукта, можно привести следующее определение. Тест-системы - наиболее простые средства сигнального или полуколичественного химического анализа, представляющие собой товарную форму продукции с комплексом потребительских свойств, сочетающих в себе максимальные экспрессность анализа, простоту применения, наглядность результата, доходчивость и лаконичность инструкции [4]. Тест-системы применяются как самостоятельно, так и в составе более сложных портативных и лабораторных методов и средств (тест-комплектов, комплектов-лабораторий, измерительных комплектов).

В настоящее время в Российской Федерации функционируют несколько производителей химико-аналитических тест-систем для анализа водных сред, имеющих известные на рынке потребительские формы продукции. К их числу можно отнести ЗАО «Крисмас+» (11 наименований «Christmas»), Владимирский государственный университет (46 наименований, «Тест-метод») и некоторые другие [5]. Ряд научно-технических решений по реализации химических экспресс-методов и соответствующих образцов создано научными школами в нашей стране ([5, 6] и др.).

Следует отметить, что тест-системы (как, впрочем, и тест-комплекты) в современных информационных базах поставщиков российской аналитической продукции (например, www.lab.ru) появились совсем недавно по инициативе ЗАО «Крисмас+». Наиболее широкий спектр разнообразных тест-систем предлагается зарубежными фирмами, однако высокая стоимость тест-систем значительно ограничивает их распространение.

Наибольшее применение из производимых ЗАО «Крисмас+» химических тест-систем получили тест-системы «Нитрат-тест», «рН-тест», «Активный хлор», «Железо общее», «Медь», «Хром»; из простейших тест-комплектов, которые также можно отнести к средствам на основе тест-методов, - «рН» и «Общая жесткость». Основными потребителями данных средств, до настоящего времени, являются образовательные учреждения, а сферой их применения – экологический практикум по предметам естественнонаучного цикла, чему, в значительной мере, способствует наличие имеющего гриф Минобразования России федерального учебного пособия.

Вместе с тем, потребность в экспресс-методах анализа водных сред и соответствующих отечественных тест-средствах оценивается специалистами как весьма значительная, а в числе потенциальных покупателей указываются службы водно-химического контроля котловой воды, анализа при авариях и чрезвычайных ситуациях, разведки водоисточников и др. Проведение дешевого сигнального химического анализа тест-средствами (как уже отмечалось) может позволить существенно снизить затраты на выполнение аналитических работ, выполняемых по лабораторным методикам.

Следует отметить, что ни один из отечественных производителей тест-систем для контроля воды не предлагает серийной продукции, охватывающей все (или даже большинство) актуальных анализируемых параметров. ЗАО «Крисмас+» имеет большой опыт в разработке и комплектации портативных средств различного назначения на основе экспресс-методов химического анализа (см., например, [8]), и, тем не менее, при формировании многофункциональной укладки для полевого химического контроля воды (укладки-лаборатории «УКВ») специалисты ЗАО «Крисмас+» использовали для комплектации тест-системы различных производителей. При этом в состав укладки приходится вводить некоторые принадлежности, которые необходимы для применения исключительно тест-систем одного типа. Отсутствие унификации в конструкции тест-систем химического анализа нам представляется фактором, затрудняющим распространение и соответствующих тест-методов.

Разработку новых экспресс-методов химического анализа и соответствующих тест-средств следует осуществлять, учитывая требования унификации. Примером в данном отношении могут служить индикаторные трубки и индикаторные плоские элементы для химического экспресс-контроля воздуха.

Контактная информация:

Тел./факс: (812) 162-55-43, 164-61-42, 325-34-79

E-mail: info@christmas-plus.ru

tmas-plus.ru

Литература.

1. Материалы II Всероссийского симпозиума «Тест-методы химического анализа»: Сб. тез. докл.- Саратов: Научная книга, 2004, с.13.

2. Петрова Н.М., Муравьев А.Г., Лавриненко А.А., Смолев Б.В. Индикаторные трубки и газоопределители. / Под ред. Муравьева А.Г. – СПб.: Крисмас+, 2005. – 176 с.

3. ГОСТ 12.1.014-84 «Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками».

4. Муравьев А.Г. О применении тест-методов в укладках контроля химических параметров окружающей среды. В сб. «Тест-методы химического анализа: Сб. тез. докл. II Всероссийского симпозиума». - Саратов: Научная книга, 2004, с.13.

5. Золотов Ю.А., Иванов В.М., Амелин В.Г. Химические тест-методы анализа. – М.: «Едиториал УРСС», 2002.

6. Моросанова Е.И. и др. Химические тест-методы определения на основе использования модифицированных ксерогелей кремниевой кислоты. В сб. «Тест-методы химического анализа: Сб. тез. докл. II Всероссийского симпозиума». - Саратов: Научная книга, 2004, с.12.

7. Муравьев А.Г., Пугал Н.А., Лаврова В.Н. Экологический практикум: Учебное пособие с комплектом карт-инструкций/ Под ред. к.х.н. Муравьева А.Г. – СПб.: Крисмас+, 2003.

8. Муравьев А.Г., Петрова Н.М. Портативное оборудование для контроля химических параметров окружающей среды // Экология производства. – 2004. № 1, с. 78–88.

ТЕСТИРОВАНИЕ ВОД с помощью реагентных индикаторных бумаг и прокачивающих устройств

В. М. Островская

Институт общей и неорганической химии им. Н.С. Курнакова

Российской академии наук, Москва, Россия

Оперативный мониторинг воды представляет большой практический интерес. Создан набор индикаторных полос и карманных прокачивающих устройств для такого мониторинга.

Проводился анализ тех отдельных водных объектов, которые были предоставлены потребителями воды с просьбой проверить ее качество или же на месте взятия пробы.

Экспериментальная часть

Анализ выполняется с помощью набора реагентных индикаторных бумажных тестов (РИБ-Тестов). РИБ-Тесты (табл. 1, рис. 1) – это индикаторные бумаги (ИБ) в виде полос 9,8х40 мм, дисков диаметром 10 мм, квадратов со стороной 10 мм, прикрепленные к полимерным державкам и подложкам, в сочетании с карманными прокачивающими устройствами (КПУ) для концентрирования следов на ИБ (рис. 2). Ряд индикаторных полос с различными полимерными подложками включает композицию веществ, обеспечивающих предварительную обработку пробы и проведение двух- или трехступенчатых реакций (рис. 3).

Большинство РИБ-Тестов характеризуются нижней границей определяемых содержаний (С_н) на уровне ПДК (табл. 1).

Процедуры тест-метода (в зависимости от концентраций, которые могут варьироваться в широком диапазоне от 0,001 до 500 мг/л): погружение ИБ в испытуемый раствор, или концентрирование определяемого вещества из определенного объема исследуемой жидкой пробы путем пропускания этой пробы 1 мл/30 с, 3-5 мл/30 с, 10 мл/1 мин или 20 мл/6 мин через ИБ с помощью КПУ плунжерного или грушевидного типа (рис. 4). При концентрировании из большего объема пробы достигается более высокая чувствительность тест-метода. Цветовые переходы ИБ оценивались визуально при их сопоставлении с цветовыми шкалами компараторов ЭКОТЕСТ, созданных на основе стандартных полиграфических цветовых шкал ТУ 29.01-91-83 (методики характеризуются погрешностями 10-50%). Предложены приемы построения линейных градуировочных графиков зависимости коэффициентов пропускания или диффузного отражения от концентрации микрокомпонентов. Ряд результатов проверен рентгенофлуоресцентным методом анализа. При определении веществ с помощью РИБ-Тестов и минирефлектометров-колориметров (рис. 5) относительное стандартное отклонение s_r не превышало 0,20,3 (при P = 0,95; n = 3).

Достоинства и недостатки реагентных индикаторных бумаг

Экспресс-тесты на основе индикаторных бумаг по номенклатуре и объему производства занимают ведущее положение среди других тест-средств. Причем, если производство диагностических бумаг для определения патологических концентраций на уровне 10-1000 мг/л получило приоритетное развитие 50 лет назад, то РИБ для окружающей среды с нижней границей определяемых содержаний на три порядка ниже, стали развиваться после того, как были предложены методы прочной иммобилизации реагентов с получением РИБ, на которых возможно осуществить концентрирование любых микроколичеств определяемых веществ. Современная техника и электроника обеспечила создание миниприборов для точного измерения цветовых переходов РИБ.

Недостатком РИБ, как и других тест-средств является ограниченная избирательность применяемых при их изготовлении аналитических реагентов. При описании тест-метода применяются маскиранты и приводится мало данных по факторам избирательности мешающих и сопутствующих веществ. Требуются аналитические реагенты нового поколения.

На отдельных примерах нами показана возможность создания семейств аналитических реагентов, ковалентно закрепленных на твердофазных матрицах: РИБ для определения железа, ртути, лития и др. со специальной высокоспецифичной координационной полостью, имеющей жесткую структуру и исключающих разнообразие стехиометрии (наблюдаемое для реагентов в растворе). Но и в этих случаях, когда аналитический реагент вступает только с одним ионом в реакцию с образованием окрашенного соединения, имеются ионы, которые в многократном количестве тормозят такую реакцию. Кроме того, за специфичность приходится расплачиваться снижением устойчивости комплексов. Профессор Дзиомко Владимир Максимович. оставил нам завещание в направлении разработки аналитических реагентов следующего поколения: “Грядущее поколение органических аналитических реагентов представляется в виде систем, содержащих участки распознавания, передачи сигнала и исполнительных механизмов; а также сложно организованных объектов, в которых главный центр координации окружен системой молекулярных фильтров, ограничивающих мешающие ионы” [2].

Не будем забывать об этом завете.

Выводы

Проведен экспрессный полуколичественный анализ вод некоторых скважин, колодцев, водоемов, родников, водопроводной воды, напитков с помощью реагентных индикаторных бумажных тестов (РИБ-Тестов). В ряде случаев обнаружены опасные загрязнения водопроводной воды и неглубоких колодцев. Результаты анализа учтены потребителями, которыми приняты меры для удаления загрязняющих объектов.

Литература

1. Островская В.М., Запорожец О.А., Будников Г.К., Чернавская. М.
Вода. Индикаторные системы. М.: ФГУП ВТИИ, 2002. 266 с.
2. Дзиомко В.М. Развитие целенаправленного синтеза органических реагентов // Высокочистые вещества. 1987. № 4. С. 47.

Таблица 1. Характеристики РИБ-Тестов

№	Микро-компонент	Переход Цвета* от…	С_н мг/л	№	Микро-компонент	Переход цвета от…	С_н мг/л
1	Алюминий	Б-Р до К	0,005	23	Ртуть	Ж до Т-Се	0,02
2	Аммоний	Ж до Ф	2	24	Серебро	Ж-О до С-Г	0,01
3	Анилин	Б до К-Ф	0,02	25	Свинец	Т-Ж до Т-К	0,01
4	Аскорбат	Ж до С	5	26	ТЭСвинец	Ж до Ко	10
5	Ацетон	Б до Ф	3	27	Цинк	Т-Ж до Т-К	0,001
6	Фенол	Б до О	0,01	28	Нитрат	Б до Ф	5
7	АПАВ	Б до С	0,1	29	Нитрит	Б до П	0,05
8	КПАВ	Роз до Г	0,1	30	Пероксид	Б до Г	0,005
9	ПАВ	Б до К	5	31	Сульфат	Т-С до Т-К	50
10	Гидразин	Ж до С	0,01	32	Сульфид	Б до Ко	0,01
11	Висмут	Ж до Г	0,01	33	Фосфат	Ж до С	50
12	Железо(II,III)	Ж до Се-З	0,01	34	Хлор	Б до Г	0,05
13	Железо(II)	Св-Ж до С	0,05	35	Хлор	К до Б	200
14	Железо(III)	Б-Ж до Се-Ф	0,01	36	Хлорид	Т-Се до Ж	5
15	Индий	Ж до С	0,01	37	Хлорид	Ч до О	100
16	Кадмий	Ж-О до Т-К	0,003	38	Хромат	Б до Ко-Ч	0,05
17	Кальций	Т-С до К	100	39	рН 2-11	Т-К, Ж, Т-С
18	Кобальт	Ж до Ко-К	0,05	40	рН 3-5	К до Ж
19	Литий	К до С	10	41	рН 4-6	Ф до Ж
20	Магний	Т-С до К	1	42	рН 6-8	Ж до К
21	Медь рН2	Ж до С	0,001	43	рН 7-9	Ж до С
22	Металлы**	Т-Ж до Т-Ф	0,005	44	рН 11-13	Ж до Т-Ф

*Б – белый, Г – голубой, Ж – желтый, З – зеленый, К – красный, Ко – коричневый, О –оранжевый, П – пурпур, Р – розовый, Се – серый, С – синий, Т – темно, Ф – фиолетовый, Ч – черный. **Сумма металлов: Cd, Co, Cu, Fe, Hg, Mn, Ni, Pb, Z

Подписи к рисункам

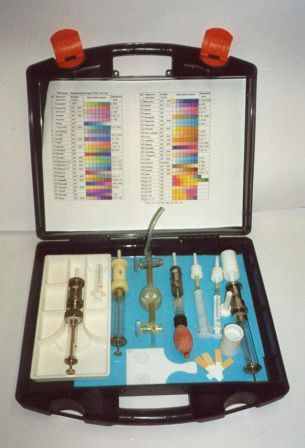

Рис. 1. Набор РИБ-Тестов.

Рис. 2. Набор карманных прокачивающих устройств.

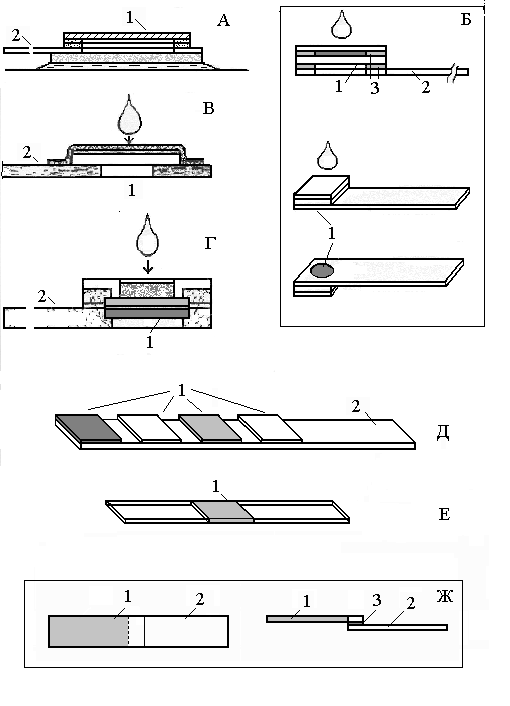

Рис. 3. Тест-формы ИП: А – РИБ-Аммоний-Тест; Б – РИБ-Нитрат-Тест (три позиции: в разрезе, с каплей пробы, с цветовой зоной); В – РИБ-ПАВ-Тест; Г – РИБ-ТЭС-Тест; Д – КОИБ-рН 2-10-Тест; Е – РИБ-Нитрит-Тест; Ж – РИБ-Металл-Тест. 1 – реакционная бумажная зона,

2 – полимерная державка; 3 – скрепляющий слой.

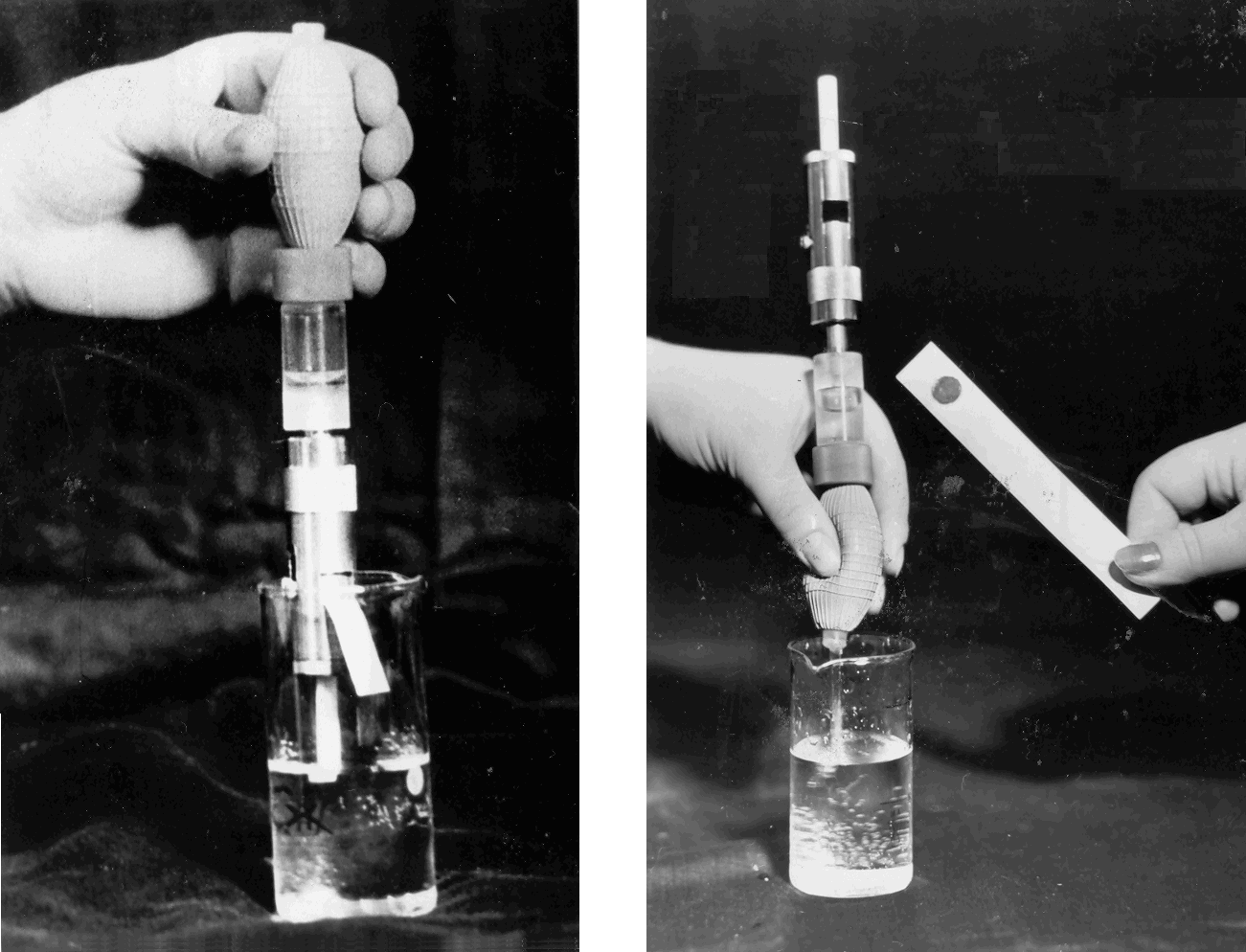

Рис. 4. Процедура тестирования при концентрировании микрокомпонентов на бумажную индикаторную зону. А – прокачивание воды через РИБ, Б – удаление воды из устройства.

Рис. 5. Рефлектометры-колориметры.

ис. 1 рис. 2

рис. 3

рис. 4

рис. 5
