Двовимірні ГРАФІКИ: ПОЛЯРНІ КООРДИНАТИ

Приклад 5. Побудуємо кардіоїду. Для цього задамо  в інтервалі від 0 до 2 із кроком 0,1 і визначимо ()=1+cos(). Для побудови полярного графіка скористаємося меню Вставка / Графік / Полярний графік.



Установіть стиль осей – перетинання, кількість вузлів для радіальної сітки 2, для кутової – 4, колір лінії – magenta, товщина 4. Щоб графік не обрізався, змініть обмеження осей периметра графіка з 2 на 2,5. Збільште масштаб графіка і змініть тип лінії графіка на стовпець (bar):

3. Двовимірні ГРАФІКИ: ГРАФІКИ ПАРАМЕТРИЧНИХ ФУНКЦІЙ

Побудуємо графік кола, заданого параметрично. Для цього визначимо його радіус: r:=7 і координати центру: X_c:=2 Y_c:= –1 (Нагадування: текстові індекси – це спосіб зручного називання змінної, не більш того, тому вводяться спеціальним способом, за допомогою крапки: спочатку Х, потім крапка, потім с).

Потім запишемо рівняння кола в параметричному вигляді:

і викличемо побудову декартова графіка.



Для того щоб на графіку відбився центр кола, викличте вікно формату графіка й на закладці Сліди для другої лінії (тобто центру) виберіть якийсь символ із списку символів, що випадає.

4. Форматування двовимірних ГРАФІКІВ

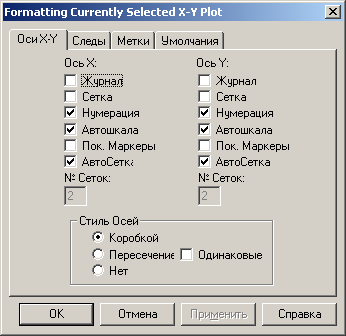

Для виводу вікна форматування двовимірного графіка досить помістити позначку миші в область графіка і двічі клацнути лівою кнопкою миші. Інший спосіб зміни властивостей графіка: викликати меню Формат / Графік / X–Y графік або вибрати з контекстного меню команду Формат. У вікні документа з’явиться вікно форматування. Воно має ряд вкладок. Вкладка стає активною, якщо встановити на її ім’я позначку миші й клацнути лівою кнопкою.





Як видно на рисунку, вікно форматування має чотири вкладки:

• осі Х–У – задання параметрів форматування осей;

• сліди (лінії графіка) – задання параметрів форматування ліній графіка;

• написи (мітки) – задання параметрів форматування міток осей;

• за умовчання – призначення встановлених параметрів форматування параметрами за умовчання.


5. ФОРМАТуВАНня ОСЕЙ ГРАФІКА

На вкладці Осі Х–У містяться основні параметри, що відносяться до осей Х та У (Axis Х та Axis У), а саме:

• Журнал – неправильний переклад з англійської виразу Log scale, що означає насправді «Логарифмічний масштаб» – установка логарифмічного масштабу графіка:


• Сітка – установка ліній масштабної сітки:


• Нумерація – установка цифрових даних по осях:


• Автошкала (Автомасштаб) – автоматичне масштабування графіка;

• Покажчик Маркера (Нанести риски) – установка розподілів по осях;

• Автосітка – автоматична установка масштабних ліній;

• Число інтервалів – установка заданого числа масштабних ліній.

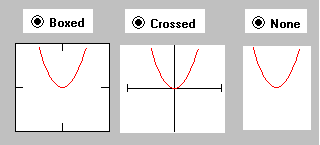

Група Стиль осей дозволяє задати стиль відображення координатних осей:

• Коробкою (мається на увазі Рамка) – осі у вигляді прямокутника;

• Перетин (Візир) – осі у вигляді хреста;

• Нічого – відсутність осей;

• Однакові (Рівні поділки) – установка однакового масштабу по осях графіка.


6. Форматування ЛІНІЙ ГРАФІКІВ (СЛІДИ)

Ця вкладка служить для управління відображенням ліній, із яких будується графік.

На цій вкладці подані такі параметри:

• Мітка легенди – вибір типу лінії в легенді;

• Символ – вибір символу (маркера), що розташовується на лінії для оцінки базових (вузлових) точок графіка: нічого – без мітки; x’s – похилий хрестик; +’x – прямий хрестик; квадрат; ромб; o’s – коло.

• Лінія – установка типу лінії (суцільна, крапкова, пунктирна, штрих-пунктирна);

• Колір – установка кольору лінії й базових точок;

• Тип – установка типу графіка: лінія – побудова лініями; крапки – побудова крапками; інтервали – побудова вертикальними рисочками з оцінкою інтервалу похибок; стовпець – побудова у вигляді стовпців гістограми; сходинка – побудова східчастою лінією; протяжка – побудова протяжкою від точки до точки.

• Товщина (Вага) – установка товщини лінії.
