Geum.ru

Руководство по комплексному освоению подземного пространства крупных городов

Вид материалаРуководство
Определение дополнительных осадок зданий от влияния водопонижения или дренажа
ПРИЛОЖЕНИЕ В (рекомендуемое) Методы и аппаратура, применяемые при обследовании конструкций при мониторинге
Ориентировочная оценка прочности раствора швов кирпичной кладки
Методы и аппаратура неразрушающего контроля строительных конструкций
Инк-2, вист-2
Подобный материал:
1   ...   18   19   20   21   22   23   24   25   26

Определение дополнительных осадок зданий от влияния водопонижения или дренажа


1. Деформации оснований существующих зданий при временном или постоянном (дренаж) водопонижении вблизи них следует определять от влияния возникающих дополнительных эффективных напряжений в грунте, вызванных снятием взвешивающего действия воды.

2. Дополнительные эффективные напряжения в грунте σwдоп, кПа, определяют по формуле

σwдоп = (γ - γsb) · hw, (1)

где γ - удельный вес грунта, кН/м3;

γsb = (γs - γw)/(1 + e) - удельный вес грунта во взвешенном состоянии, кН/м3;

γs - удельный вес частиц грунта, кН/м3;

γw - удельный вес воды, кН/м3;

е - коэффициент пористости;

hw - понижение уровня подземных вод, м.

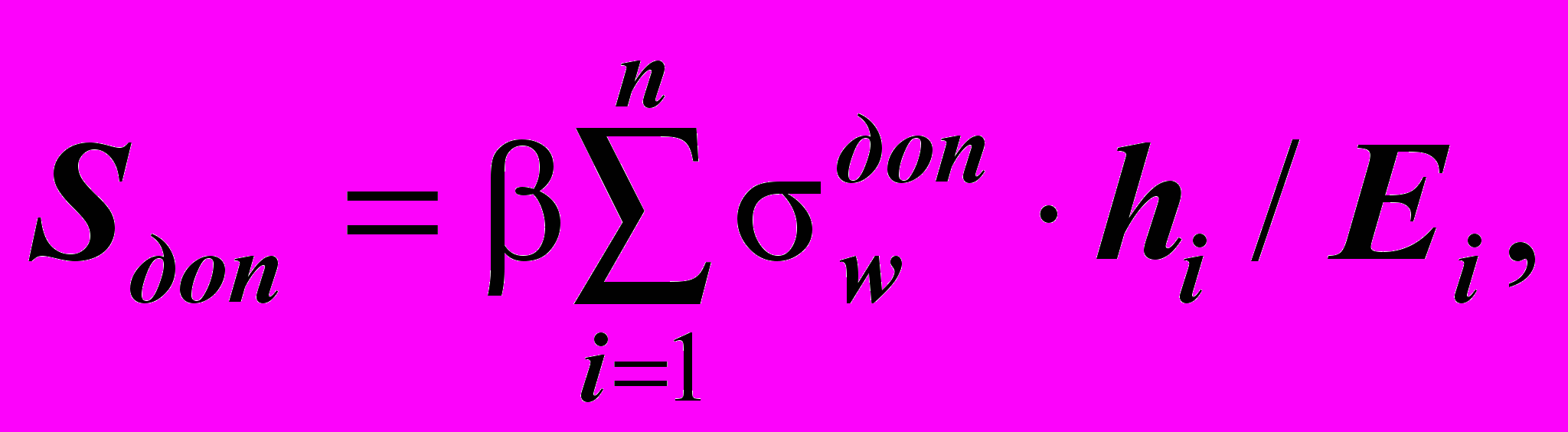

3. Дополнительную осадку определяют методом послойного суммирования по формуле

(2)

где β - безразмерный коэффициент, равный 0,8;

σwдоп - см. формулу (1);

hi, Ei - толщина, м, и модуль деформации, кПа, i-го слоя грунта;

n - число слоев грунта в пределах сжимаемой толщи.

3. За нижнюю границу сжимаемой толщи должна приниматься меньшая из двух величин - глубина кровли нижележащего водоупора или глубина, на которой величина дополнительных эффективных напряжений (включая напряжения от собственного веса существующих сооружений) равна 20 % величины вертикальных напряжений от собственного веса грунта.

ПРИЛОЖЕНИЕ В


(рекомендуемое)

Методы и аппаратура, применяемые при обследовании конструкций при мониторинге


Таблица В1

Ориентировочная оценка прочности бетона путем простукивания поверхности молотком

Результаты одного удара средней силы молотком массой 0,4 - 0,8 кг
Прочность бетона, МПа

Непосредственно по поверхности бетона
По зубилу, установленному «жалом» на бетон

На поверхности бетона остается слабый след, вокруг которого могут откалываться тонкие лещадки
Неглубокий след, лещадки не откалываются
Более 20

На поверхности бетона остается заметный след, вокруг которого могут откалываться тонкие лещадки
От поверхности бетона откалываются тонкие лещадки
20 ... 10

Бетон крошится и осыпается, при ударе по ребру откалываются большие куски
Зубило проникает в бетон на глубину до 5 мм, бетон крошится
10 ... 7

Остается глубокий след
Зубило забивается в бетон на глубину более 5 мм
Менее 7



Таблица В2

Ориентировочная оценка прочности раствора швов кирпичной кладки

Марка раствора
Характерные признаки повреждения раствора шва при испытании лезвием ножа

0 - 2
Раствор легко рыхлится ножом, высыпается, выдувается

4 - 10
Раствор легко режется ножом

25
Раствор режется с трудом, крошится

50
Раствор крошится, но не режется

Более 50
На поверхности шва при движении лезвия ножа остается светлый или темный след

Таблица В3

Методы и аппаратура неразрушающего контроля строительных конструкций

№ пп.
Методы
Аппаратура
Диапазон измерений
Область применения

1
2
3
4
5

1
Упругого отскока и пластической деформации
Приборы типа КМ, ОМШ, приборы ЦНИИСК, молотки Шмидта (модели N, NR, ND, L, LR, LB, М, Р, РТ, РМ) и др.
10 - 70 МПа
Определение прочности бетона

2
Ударного импульса
DIGISchmidt, ОНИКС-2-3, ИПС-МГУ и др.
2 - 100 МПа
Определение прочности бетона, кирпича, штукатурки, композитов

3
Ультразвуковой метод
Бетон-22, УК-14ПМ, УК-1401, УФ-10П, А-1220, А-1230, УП-2М и др.
2 - 100 МПа
Определение прочности бетона и оценка трещиноватости изделий из бетона

То же
Ультразвуковой толщиномер А-1220
50 - 500 мм
Измерение толщины железобетонных изделий при одностороннем доступе к ним

То же
Ультразвуковой томограф А-1230
На глубину до 1 м
Для визуализации внутренней структуры железобетонных изделий при одностороннем доступе к ним. Позволяет обнаружить пустоты с объемом до 30 см3 и расслоения площадью до 10 см2

4
Магнитный метод и методы, основанные на электромагнитных излучениях
Приборы типа «ИЗС», «Поиск-2.3»
До 120 мм
Для определения толщины защитного слоя бетона и положения арматурных стержней в железобетонных изделиях, оценки диаметра арматуры

5
Электростатические, термоэлектрические и диэлектрические методы
Дефектоскоп вихретоковый ВДЛ-5М
Предельные размеры выявляемых трещин: глубина - 0,25 мм, ширина - 0,02 мм
Поиск микротрещин, выходящих на поверхность металлов в конструкциях, деталях, сварных швах

6
Методы контроля натяжения арматуры предварительно напряженных конструкций
Накладные динамометры и частотомеры ПРД-5, ПРД-У, ЭМИН-2, ЭМИН-3, ПИН, ДП-500, ДН-ЛИИЖТ, ИНА-3, ИНА-5П, ЭСИН-1Д, ИПН-6, ИПН-7, ИРД-У, ПИН
50 - 200 МПа
Для контроля при изготовлении предварительно напряженных конструкций

7
Методы измерения механических напряжений и колебаний
ИНК-2, ВИСТ-2
Напряжения: 50 - 200 МПа;

амплитуды колебаний (для частот 10 - 60 Гц): 0,01 - 3 мм;

виброскорости: 0,01 - 200 мм/с
Для определения механических напряжений в элементах стержневой, проволочной и прядевой арматуры преднапряженных железобетонных изделий и конструкций; параметров виброколебаний различного назначения

8
Методы измерения влагосодержания конструкций
Влагомер универсальный «ВИМС-1»
Диапазон измерений влажности:

бетон - 1 - 20 %;

кирпич - 1 - 15 %;

древесина - 2 - 60 %
Для измерения влагосодержания различных материалов: бетона, кирпича, песка, древесины, асфальта и др.

9
Методы многоканальных регистраторов тепловых процессов
Приборы: «Терем-1», «Терем-2», «Терем-2РРПК» и др.
0 - 100 °С
Измерение, регулирование, регистрация и просмотр информации от термодатчиков при исследованиях температурных полей, теплозащитных свойств конструкций и сооружений
