2 Рекомендации по оценке долговечности геосинтетических материалов

Под долговечностью материалов понимают их способность сохранять эксплуатационные свойства в течение длительного времени. Долговечность геосинтетических материалов зависит от приложенной нагрузки, химической структуры материала, условий эксплуатации и других факторов. Определение долговечности в зависимости от режима нагружения (статическое или динамическое), условий испытания (кратковременное или длительное), характера окружающей среды (агрессивная среда, ультрафиолетовое облучение, воздействие микроорганизмов) дает сведения для инженерных расчетов на прочность и долговечность конструкций и искусственных сооружений, где используются геосинтетические материалы.

2.1 Критерии оценки долговечности

При эксплуатации геосинтетических материалов под действием различных факторов происходит постепенное ухудшение их свойств. Для оценки долговечности определяют срок службы материала. При этом используются критерии, которые показывают изменение определенного показателя во времени, что позволяет прогнозировать срок службы материала. Результирующая кривая долговечности геосинтетических материалов представлена на рисунке 4.1 [19].

2.2 Факторы, ухудшающие свойства

На долговечность геосинтетических материалов влияют многочисленные факторы, определяющие ухудшение их свойств. Факторы, определяющие ухудшение свойств геосинтетических материалов, можно разделить на следующие группы:

механические (ползучесть, повреждение при укладке, прочность швов, прочность соединения элементов структуры материала и др.);
физико-химические (действие светопогоды, агрессивных сред и др.);
биологические (разрушение микроорганизмами).

Долговечность геосинтетических материалов, как правило, обусловлена комбинацией различных факторов. Поэтому для оценки долговечности необходимо выделить основные факторы, по которым будет производиться оценка срока службы материала. Также необходимо учесть, что результат одновременного воздействия всех факторов может сильно отличаться от суммы значений каждого фактора в отдельности. Для установления величины допускаемых нагрузок необходимо проанализировать ухудшение свойств, возникающее вследствие воздействия различных факторов.

I – хранение, транспортировка материала; II – укладка материала; III – нагружение; IV – изменение свойств в результате физического и химического старения; А – предполагаемый срок службы; Б – конец срока службы; В – безопасность материала в конце срока службы

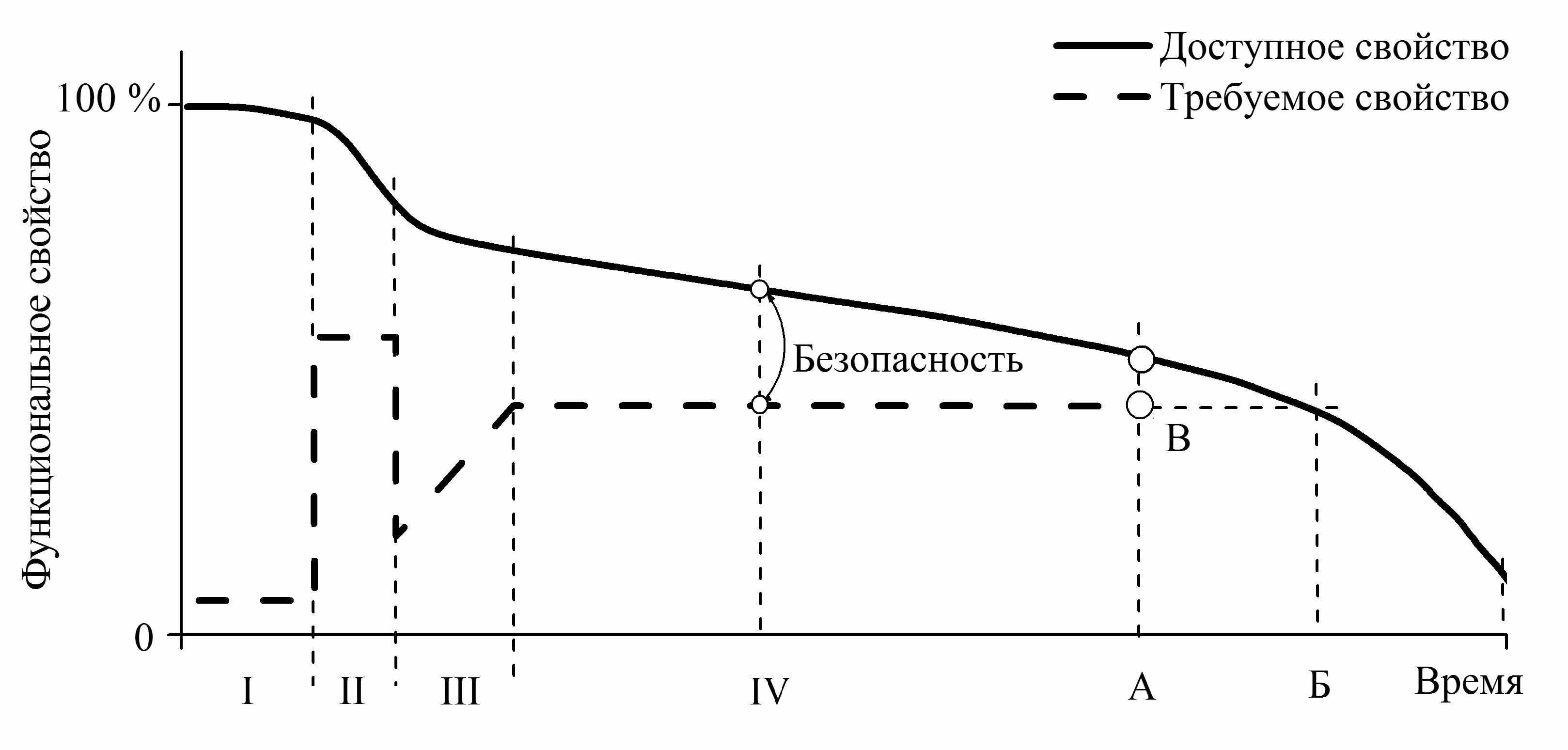

Рисунок 2.1 – Результирующая кривая долговечности

Расчетная (проектная) нагрузка определяется по условию

(2.1)

где

- расчетная нагрузка, кН/м;

- допускаемая нагрузка, кН/м.

Допускаемая нагрузка определяется по условию

, (2.2)

где

- прочность при растяжении, кН/м;

- коэффициент запаса прочности для данной конструкции;

– критерии для оценки долговечности геосинтетических материалов.

Критерии, учитывающие возможные ухудшения свойств, определяются из условия сохранения прочности материала, т.е. как отношение прочности материала до и после воздействия определенного фактора по формуле

, (2.3)

где

- прочность материала после воздействия определенного фактора, кН/м;

- прочность при растяжении контрольного образца, кН/м.

Для оценки долговечности, позволяющей прогнозировать срок службы материала, используются следующие критерии снижения прочности от: механических повреждений при укладке; ползучести; ухудшения свойств ниточных и сварных швов или прочности соединения элементов структуры материала; воздействия светопогоды; воздействия агрессивных сред; воздействия микроорганизмов. Критерии долговечности должны быть получены непосредственно из экспериментов. Для определения характера ухудшения свойств применяют кинетические характеристики, которые позволяют объективно оценивать долговечность материалов. Для определения долговечности материала должны быть проведены ускоренные испытания в соответствии ГОСТ Р 51372 [20].

3 Требования к геосинтетическим материалам для дорожного строительства в зависимости от области применения и функции

Технические требования к геосинтетическим материалам предъявляются в зависимости от области и функции применения в дорожной конструкции. Применяемые в дорожных конструкциях геосинтетические материалы могут выполнять одновременно несколько функций.

3.1 Требования к геосинтетическим материалам в дорожных одеждах

3.1.1 Требования к геосинтетическим материалам, применяемым в дорожных покрытиях

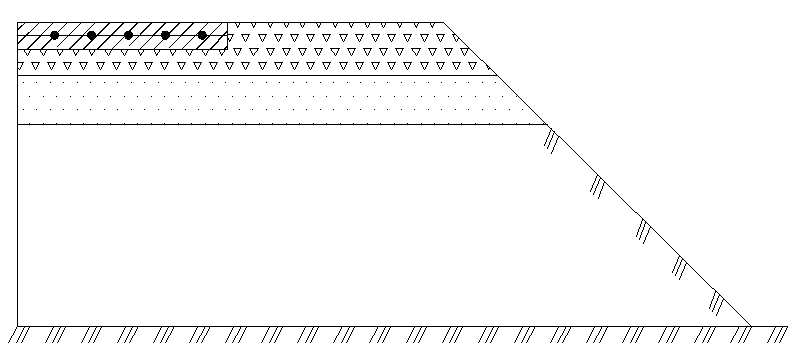

Схема применения геосинтетических материалов в дорожных покрытиях показана на рисунке 3.1

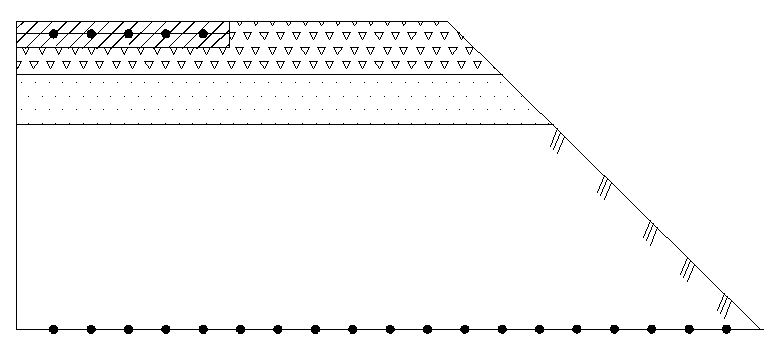

Рисунок 3.1 - Схема применения геосинтетических

материалов в дорожных покрытиях

Применяемые в дорожных покрытиях геосинтетические материалы выполняют функцию армирования. Основными применяемыми геосинтетическими материалами являются георешетки тканые и вязаные, исходное сырье – полиэфир, стекло и базальт.

Основной эффект от применения - увеличение сроков службы и улучшение транспортно-эксплуатационных качеств, защита от отраженных трещин и колееобразования.

Армирующие геосинтетические материалы, применяемые в дорожных покрытиях, должны удовлетворять основным техническим требованиям:

- обладать прочностью при растяжении не менее 50 кН/м;

- относительным удлинением не более 13 %, приоритетными являются материалы с относительным удлинением не более 4 %, показатель выбирается в зависимости от применяемого конструктива;

- сопротивляемостью местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов, не менее 5 % от прочности составляющих нитей, полос или других элементов в продольном и поперечном направлениях;

- стойкостью к агрессивным средам;

- морозостойкостью: допустимая потеря прочности на растяжение после 25 циклов замораживания-оттаивания не более 10 %.

При армировании верхней части дорожных конструкций дополнительными требованиями являются такие, как адгезия к слоям асфальтобетона, термостойкость более 160°С. Размер ячейки должен в 2–2,5 раза превышать характерный размер гранул минерального заполнителя в асфальте (обычно размер ячейки армирующих георешеток составляет при крупнозернистых материалах – (40±2) мм, при мелкозернистых – 25 мм. В конструкциях с асфальтобетонными покрытиями на жестком и полужестком основаниях целесообразно укладывать многослойные материалы, такие как георешетка вязаная плюс геополотно нетканое. К геополотну нетканому в этом случае предъявляются следующие требования: поверхностная плотность должна быть не более 100 г/м², толщина - не более 1 мм, прочность на разрыв - не менее 5 кН/м, относительное удлинение при разрыве – 50-60 %, исходное сырье - полипропилен. Прочность швов соединения полотен не менее 80% от прочности соединяемых материала.

В приложении А представлены основные требования к свойствам геосинтетическим материалам, применяемым в дорожных покрытиях. Основные числовые требования к свойствам геосинтетических материалов, используемых для армирования, разделения, фильтрации и дренирования в дорожных конструкциях указаны в приложениях В1-В4.

3.1.2 Требования к геосинтетическим материалам, применяемым в основании дорожной одежды

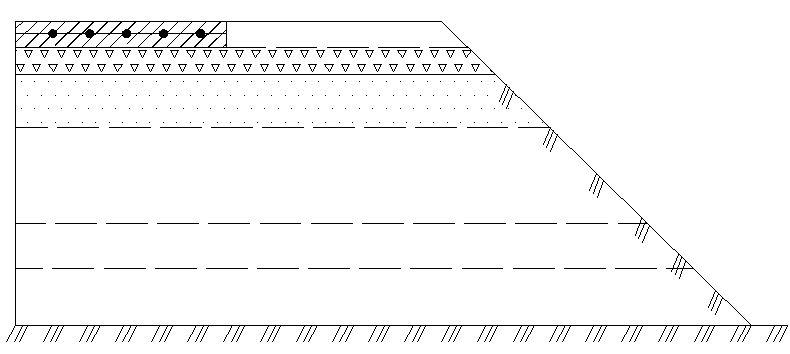

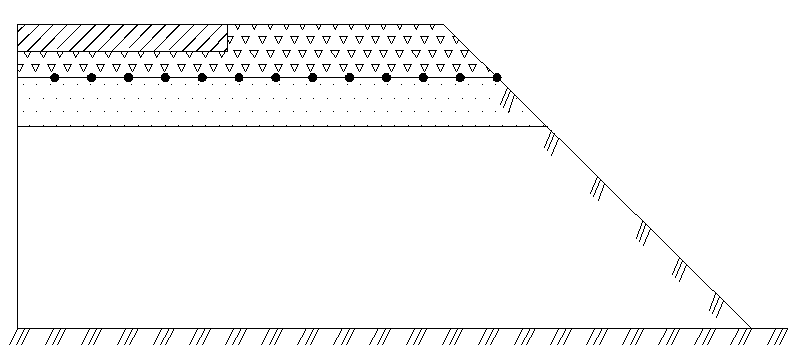

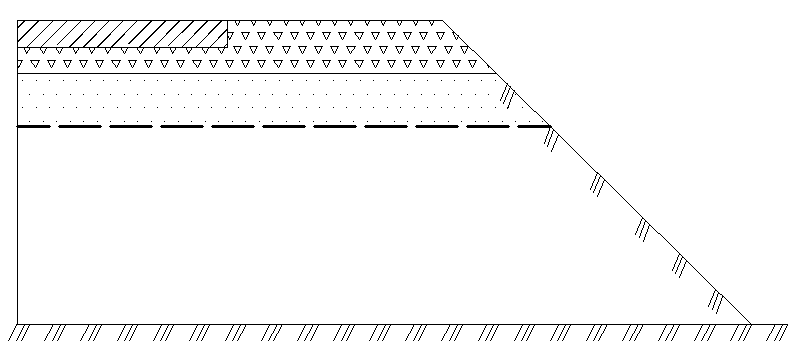

Схема применения геосинтетических материалов в основании дорожной одежды показана на рисунке 3.2

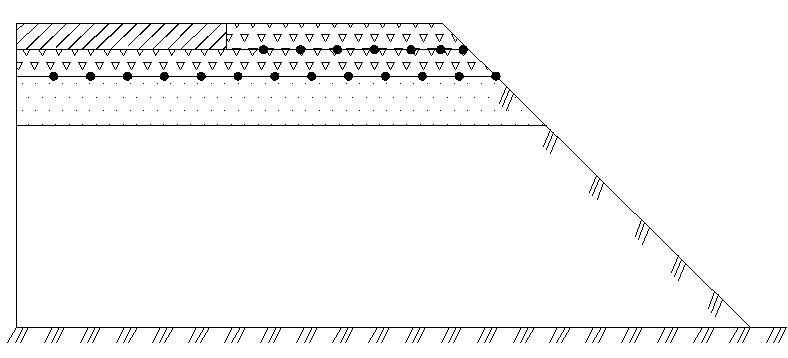

Рисунок 3.2 - Схема применения геосинтетических материалов в основании дорожной одежды

Применяемые в основании дорожной одежды геосинтетические материалы выполняют функции армирования, разделения слоев, фильтрации. Основными применяемыми геосинтетическими материалами являются:

- для армирования применяются георешетки тканые, вязанные и экструдированные, исходное сырье – полипропилен и полиэфир. Применяемые георешетки одновременно могут выполнять и функцию разделения в случае применения различных фракций щебня;

- для разделения слоев и фильтрации применяются геополотна нетканые, исходное сырье - полипропилен и полиэфир.

Основной эффект от применения - увеличение сроков службы и транспортно-эксплуатационных качеств, защита от отраженных трещин, сокращение расходов традиционных материалов, снижение толщины слоя основания или повышение срока службы при сохранении толщин слоев, сохранение свойств материалов за счет снижения степени их взаимопроникновения (в случае разделения слоев).

Снижение толщины слоя основания (других слоев дорожной одежды) возможно при использовании относительно недеформативных геосинтетических материалов. Значения толщин слоев дорожной одежды с армированным основанием из крупнофракционных материалов назначают на основе расчетов. Снижение толщин за счет армирования слоя основания может быть экономически оправданно, как правило, для дорог с переходными, облегченными типами дорожных одежд, т.е. дорог III и IV категорий. Применение армирования на дорогах I и II категорий с капитальными типами дорожных одежд целесообразно рассматривать с точки зрения увеличения их срока службы.

Защитно-армирующие прослойки могут быть выведены за пределы слоя основания, если они создаются из гидроизоляционного материала. В этом случае помимо защитно-армирующих функций они выполняют функции гидроизоляции, предотвращая приток воды со стороны обочины в рабочий слой земляного полотна. Получаемый дополнительный эффект обусловлен снижением величины расчетной влажности грунтов рабочего слоя земляного полотна и соответствующим увеличением расчетных значений механических характеристик грунтов земляного полотна, что дает возможность для дополнительного усиления дорожной конструкции (дополнительного снижения толщин слоев дорожной одежды). Такое решение рекомендуется для 1, 2 типов местности по характеру и условиям увлажнения во II и III дорожно-климатических зонах. Расчетная влажность грунтов может быть снижена в этих условиях на 0,04

при неукрепленных обочинах или при их укреплении любыми материалами не более чем на половину ширины обочины. При укреплении обочин щебнем (гравием) более чем на половину ширины обочины снижение расчетной влажности может быть принято равным 0,02

. Схема применения геосинтетических материалов в обочинах показана на рис. 3.3

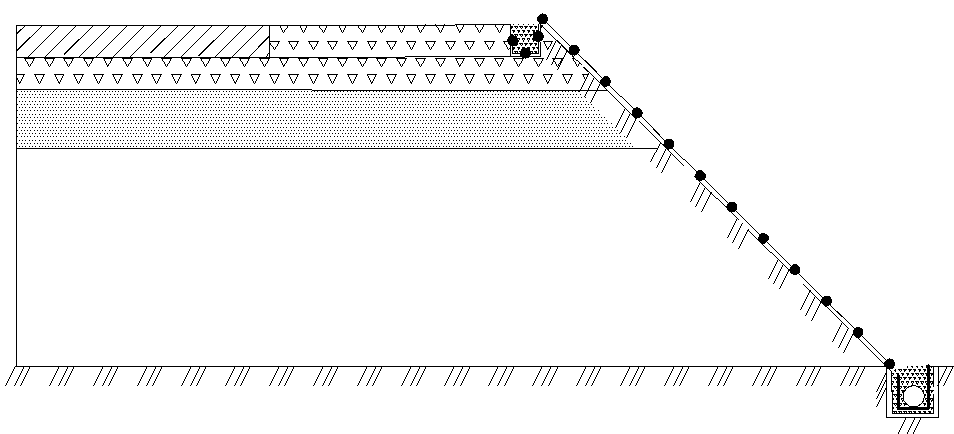

Рисунок 3.3 - Схема применения геосинтетических материалов в дорожных обочинах

Армирующие геосинтетические материалы, применяемые в основании дорожной одежды должны, удовлетворять техническим требованиям:

- обладать прочностью не менее 30 кН/м;

- относительным удлинением не более 13%, показатель выбирается в зависимости от применяемого конструктива;

- сопротивляемостью местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов, не менее 5 % от прочности составляющих нитей, полос или других элементов в продольных и поперечных направлениях;

- стойкостью к агрессивным средам;

- морозостойкостью: допустимая потеря прочности на растяжение после 25 циклов замораживания-оттаивания не более 10 %;

- размер ячейки выбирается в зависимости от применяемых фракций щебня от 20 до 50 мм.

Основными требованиями к геосинтетическим материалам, применяемым для разделения и фильтрации, являются:

- поверхностная плотность (для геополотен нетканых), как правило, не менее 200 г/м²;

- толщина полотна (для геополотен нетканых);

- коэффициент фильтрации в плоскости полотна при обжатии нагрузкой не менее 20 м/сут.;

- прочность при растяжении для геополотен нетканых - не менее 5кН/м, для георешеток и геосеток не менее 20 кН/м;

- относительным удлинением от 40 до 120 % для геополотен нетканых, до 13 % для георешеток и геополотен (тканых и вязанных), показатель выбирается в зависимости от применяемого конструктива;

- сопротивляемостью местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов;

- стойкостью к агрессивным средам;

- морозостойкостью: допустимая потеря прочности на растяжение после 25 циклов замораживания-оттаивания не более 10 %.

В качестве разделительной прослойки для отделения слоев сложенных из мелкого и крупного щебня, гравийно-песчаные смеси, крупных и средней крупности песков и т.д., применяются геополотна и георешетки.

В приложении Б (таблица Б2) представлены основные требования к свойствам геосинтетических материалов, применяемым в основании дорожной одежды.

3.1.3 Требования к геосинтетическим материалам, применяемым в дополнительных слоях дорожной одежды

Схема применения геосинтетических материалов в дополнительных слоях дорожной одежды показана на рисунке 3.4

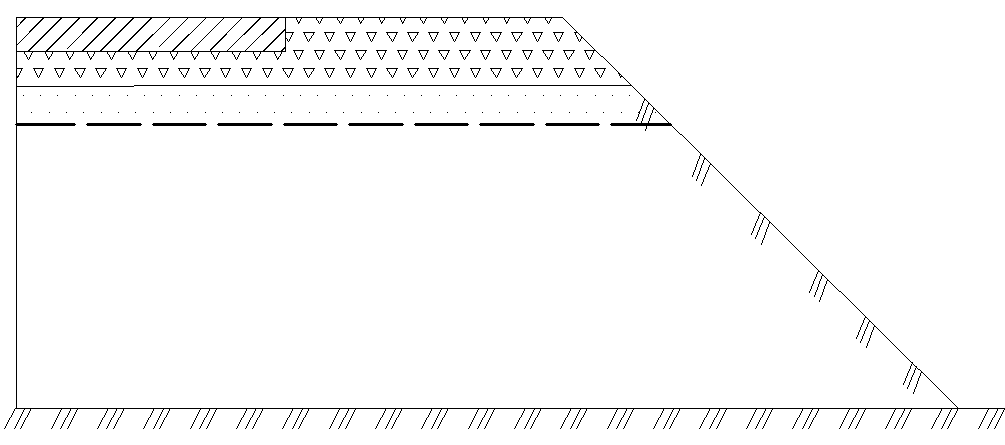

Рисунок 3.4 - Схема применения геосинтетических материалов в дополнительных слоях дорожной одежды

Применяемые в дополнительных слоях дорожной одежды геосинтетические материалы выполняют функции армирования, разделения слоев, фильтрации и дренирования. Основными применяемыми геосинтетическими материалами являются:

- для армирования применяются георешетки тканые, вязанные и экструдированные, исходное сырье – полипропилен и полиэфир. Применяемые георешетки одновременно могут выполнять и функцию разделения в случае применения различных фракций щебня;

- для разделения слоев, фильтрации, дренирования, геополотна нетканые, исходное сырье - полипропилен и полиэфир.

Основной эффект от применения - увеличение сроков службы и транспортно-эксплуатационных качеств, сокращение объемов используемых материалов, сохранение свойств материалов за счет снижения степени их взаимопроникновения. Сокращение объемов используемых дренирующих грунтов.

В приложении А представлены вид материала, сырье и перечень основные требований, предъявляемые к геосинтетическим материалам для определения необходимых показателей свойств геосинтетических материалов, используемых в дорожных одеждах (основание, дополнительные слои) и обочинах. В приложении Б (таблицы Б1–Б3) указаны основные числовые требования к геосинтетическим материалам.

3.2 Требования к геосинтетическим материалам в земляном полотне

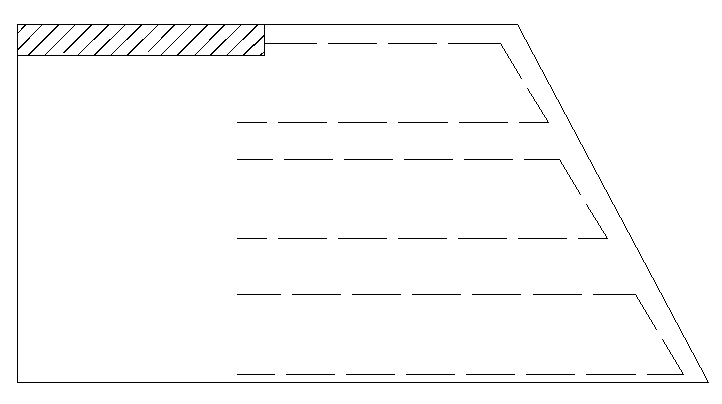

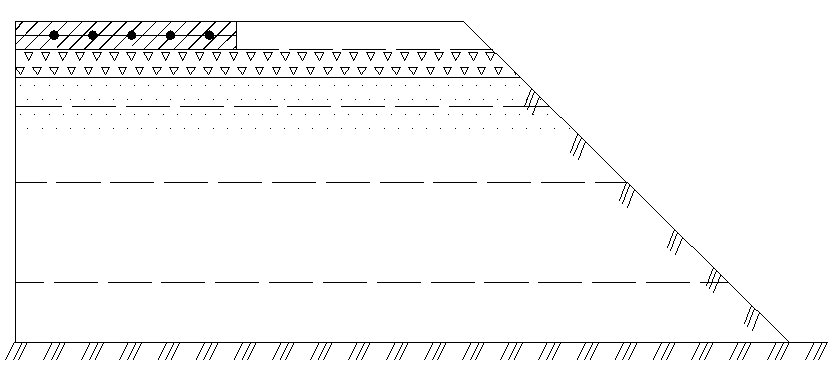

Схема применения геосинтетических материалов в рабочих слоях земляного полотна и теле насыпи показана на рис. 3.5

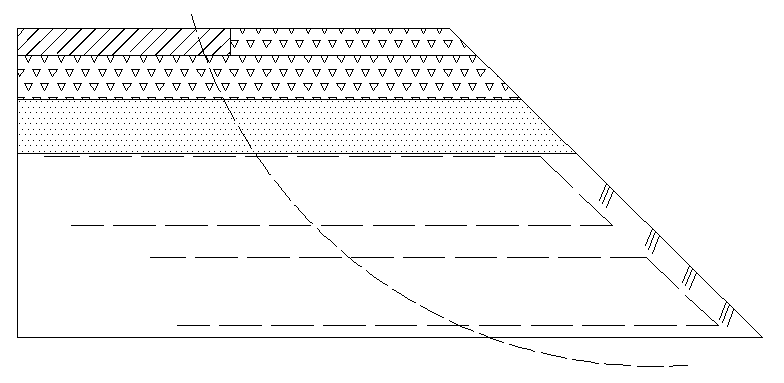

Рисунок 3.5 - Схема применения геосинтетических материалов в рабочих слоях земляного полотна и теле насыпи

Применяемые в рабочих слоях земляного полотна и теле насыпи геосинтетические материалы выполняют функции армирования, разделения, фильтрации, дренирования, гидроизоляции и теплоизоляции.

Основной эффект от применения - сокращение сроков до устройства покрытая, повышение эксплуатационной надежности, сокращение потерь традиционных материалов (сокращение объемов привозных грунтов), улучшение условий производства работ, усиление дорожной одежды, сохранение свойств материалов слоев за счет снижения степени их взаимопроникания при строительстве и эксплуатации дорог, ускорение консолидации земляного полотна за счет улучшения условий отвода воды, защита песчаных прослоек.

Армирующие геосинтетические материалы должны удовлетворять общим техническим требованиям:

- обладать прочностью не менее 20 кН/м;

- относительным удлинением не более 13% (для армирующих материалов), показатель выбирается в зависимости от применяемого конструктива;

- сопротивляемостью местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов;

- стойкостью к агрессивным средам;

- морозостойкостью: допустимая потеря прочности на растяжение после 25 циклов замораживания-оттаивания не более 10 %;

- хорошими фильтрующими и дренирующими свойствами.

Дренирование грунтов является эффективным средством повышения прочности земляного полотна. Оно осуществляется с помощью дренирующих слоев, устраиваемых в нижней части земляного полотна для ускорения консолидации слагающих ее переувлажненных грунтов, непосредственно под дорожной одеждой или траншейным дренажем мелкого и глубокого заложения и т.д. Применение геосинтетических материалов позволяет сократить объем дренирующего материала и продлить срок эффективной работы дренажа за счет уменьшения (исключения) его заиливания, исключения перемешивания дренирующего материала с грунтом, ускорения отвода воды.

Геотекстильные материалы, применяемые для дренирования и фильтрации, должны отвечать требованиям:

- обладать прочностью не менее 7,5 кН/м;

- относительным удлинением не более 100 %, показатель выбирается в зависимости от применяемого конструктива;

- коэффициент фильтрации не менее 20 м/сут;

- сопротивляемостью местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов;

- стойкостью к агрессивным средам;

- морозостойкостью: допустимая потеря прочности на растяжение после 25 циклов замораживания-оттаивания не более 10 %.

Использование геосинтетических материалов для гидроизоляции сокращает объемы земляных работ, снижая затраты на строительство и использование привозных материалов.

Геосинтетические материалы в качестве теплоизолирующего слоя дорожной одежды применяются в зоне вечной мерзлоты для сохранения основания насыпи и/или ее нижней части совместно с основанием в мерзлом состоянии, а также во 2 и 3 дорожно-климатических зонах для недопущения промерзания грунтов земляного полотна и, как следствие, предотвращения морозного пучения.

Теплоизоляционные геосинтетические материалы и изделия должны удовлетворять следующим техническим требованиям:

- обладать теплопроводностью не более 0,175 Вт/(м∙К) (0,15 ккал) (м∙ч∙°С) при 25°С;

- иметь плотность (объемную массу) не более 500 кг/м³;

- модуль упругости 15 – 18 МПа

- обладать стабильными физико-механическими и теплотехническими свойствами;

- не выделять токсических веществ и пыли в количествах, превышающих предельно допустимые концентрации.

В приложении А представлены основные требования, предъявляемые к геосинтетическим материалам для определения необходимых показателей свойств геосинтетических материалов, используемых в земляном полотне (рабочий слой, тело насыпи, основание насыпи, основание выемки, откосы насыпи) и подпорных стенках. В приложении Б (таблицы Б1–Б3) указаны основные числовые требования к геосинтетическим материалам.

3.3 Дополнительные требования к геосинтетическим материалам для борьбы с эрозией и укрепления откосов

При строительстве и эксплуатации дорожных объектов возникает необходимость защиты от эрозии грунтовых поверхностей склонов и откосов земляного полотна, дренажных канав. Геосинтетические материалы в этом случае выполняют армирующую функцию для обеспечения местной устойчивости, дренажную (отведение воды по плоскости откосов). Особое внимание следует обратить на подтопляемые откосы, требующие защиты от волнового воздействия.

Укрепление откосов геосинтетическим материалом служит временным или постоянным элементом, играющим роль: покрытия на откосе, замедляющего или предотвращающего его эрозию под действием воды и ветра; арматуры, повышающей устойчивость грунтов поверхностной зоны откоса; фильтра, предотвращающего вынос частиц грунтовыми водами. В случае применения геосинтетических материалов для обеспечения местной устойчивости откосов применяются геоматы и георешетки с прочностью от 20 кН. В остальных случаях допускается применение геоматов прочностью от 1 кН/м. Как правило, геосинтетические материалы используют в комбинации с биологическими, несущими, защитными и изолирующими материалами.

Геосинтетические материалы применяют в сочетании с биологическими типами конструкций укрепления в виде посева трав различными способами (механизированный посев по предварительно нанесенному на откосы растительному грунту слоем 10 см, гидропосев с мульчированием).

Если геосинтетический материал должен служить в качестве постоянного элемента, над ним устраивают замыкающий слой из грунтовой засыпки толщиной не менее 10 см. В сочетании с верхним замыкающим слоем из засеянного травами растительного или дренирующего грунта толщиной 10 - 30 см геополотна нетканые целесообразно использовать в выемках, сложенных глинистыми грунтами повышенной влажности, при выклинивающихся водоносных грунтах. Цель применения геосинтетических материалов, помимо защиты откосов от размыва поверхностными водами, - предотвращение выноса грунта и образования сплывов. Геосинтетические материалы укладывают на поверхность откоса с выводом в траншейный дренаж.

Основными требованиями к геосинтетическим материалам являются:

- поверхностная плотность (для геополотен нетканых), как правило, не менее 200 г/м²;

- коэффициент фильтрации в плоскости (для геополотен нетканых) при обжатии нагрузкой не менее 20 м/сут.;

- прочность при растяжении для геополотен нетканых - не менее 5кН/м, для георешеток и геосеток не менее 20 кН/м (для обеспечения местной устойчивости), для геоматов не менее 1 кН/м;

- относительное удлинение от 40 до 120 % для геополотен нетканых, до 14 % для геосеток и геополотен (тканых и вязанных), показатель выбирается в зависимости от применяемого конструктива;

- сопротивляемость местным повреждениям. Показатели на продавливание и сопротивляемость местным повреждениям геосинтетических материалов выбираются с учетом применяемых в дорожной конструкции грунтов;

- обладать прочностью швов и элементов;

- стойкостью к агрессивным средам (особенно в подтопляемой части);

- устойчивостью к светопогоде;

- биологической устойчивостью (в случае армирующей функции);

- морозостойкостью минус 40°С.

В откосных дренажах, в частности, в выемках при выклинивающихся водоносных грунтах, геополотна нетканые применяют в сочетании с верхним замыкающим слоем из растительного или дренирующего грунта толщиной 10 – 30 см. Цель применения геосинтетических материалов - предотвращение выноса частиц грунта и образования сплывов, улучшение условий сброса воды в траншейный дренаж.

ЗАКЛЮЧЕНИЕ

На основе собранных существующих отечественных и зарубежных нормативных документов и публикаций в соответствии с целью работы был произведен анализ требований к геосинтетическим материалам с учетом области применения. В отчете приведены основные требования, предъявляемые к геосинтетическим материалам, в том числе: общие требования по наличию документации, требования к механическим и физическим свойствам и характеристикам. В отчете представлена рекомендация по оценке долговечности геосинтетических материалов.

В табличном виде представлены основные требования, предъявляемые к геосинтетическим материалам в зависимости от области применения и выполняемой функции. Требования разделены на «обязательные», «дополнительные» и «не регламентируемые». Таблицы составлены по результатам анализа зарубежных и отечественных регламентирующих документов.

Результаты работы по данному этапу должны лечь в основу дальнейших научно-исследовательских и опытно-конструкторских разработок по теме испытаний геосинтетических материалов и разработок конкретных требований к конструктивным решениям с применением геосинтетических материалов. В приложении В представлена таблица применения геосинтетических материалов в дорожных конструкциях.

Список использованных источников

Разработка классификации геосинтетических материалов, применительно к дорожному хозяйству [Текст]. – Отчет о научно-исследовательской работе, ООО ««Мегатех инжиниринг» (контракт рег. № УД 47/160 от 09.10.2008), 2009, 27 с.
ГОСТ Р 50277-92 Материалы геотекстильные. Метод определения поверхностной плотности [Текст]. – Введ.1993-07-01. М.: Госстандарт России: Изд-во стандартов, 1992. - 4 с.
ГОСТ 6943.16-94 Стекловолокно. Ткани. Нетканые материалы. Методы определения массы на единицу площади [Текст]. – Введ. 1996-07-01. М.: ИПК: Изд-во стандартов: 2002. - 6 с.
ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы: испытаний [Текст]. – Введ. 1996-01-01. М.: ИПК: Изд-во стандартов: 2003. - 46 с.
ГОСТ 15139-69 Пластмассы. Методы определения плотности (объемной массы) [Текст]. – Введ. 1970-07-01. М.: Госстандарт СССР: Изд-во стандартов, 1988. - 18 с.
ГОСТ 409-77 Пластмассы ячеистые и резины губчатые. Метод определения кажущейся плотности [Текст]. – Введ. 1978-07-01. М.: ИПК: Изд-во стандартов, 2002. - 4 с.
ГОСТ Р 50276-92 Материалы геотекстильные. Метод определения толщины при определенных давлениях [Текст]. – Введ.1993-07-01. М.: Госстандарт России: Изд-во стандартов: 1992. - 4 с.
ГОСТ 3811-72 Материалы текстильные. Ткани, нетканые полотна и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотностей длины [Текст]. – Введ. 1973-01-01. М.: ИПК: Изд-во стандартов: 2006. - 15 с.
ГОСТ 6943.17-94 Стекловолокно. Ткани. Нетканые материалы. Метод определения ширины и длины [Текст]. – Введ. 1996-07-01. М.: ИПК: Изд-во стандартов: 2002. - 6 с.
ГОСТ 427-75 Линейки измерительные металлические. Технические условия [Текст]. – Введ.1977-01-01. М.: ФГУП Стандартинформ, 2007. - 7 с.
ГОСТ 7502-98 Рулетки металлические измерительные. Технические условия [Текст]. – Введ. 200-07-01. М.: ИПК: Изд-во стандартов: 2000. - 8 с.
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия [Текст]. – Введ.1990-01-01. М.: ФГУП Стандартинформ, 2007. - 8 с.
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость [Текст]. – Введ. 01.07.1996 М.: Минстрой России: 1996. - 29 с.: ил.
Разработка рекомендаций по методикам испытаний геосинтетических материалов, в зависимости от области их применения в дорожной отрасли [Текст]. – Отчет о научно-исследовательской работе, ООО ««Мегатех инжиниринг» (контракт рег. № УД 47/170 от 10.10.2008), 2009, 108 с.
Памятная записка по применению геотекстиля и геосеток при земляных работах в строительстве дорог [Текст]. - Науч.-исслед. общество дор. стр-ва и транспорта. Рабочая группа по земляным и грунтовым работам. - Кельн, 1994.
ГОСТ Р 53238-2008 Материалы геотекстильные. Метод определения характеристик пор [Текст]. – Введ. 2010-01-01. М.: ФГУП Стандартинформ: 2009. - 15 с.: ил.
Geokunststoffe im erd- und verkehrswegebau, [Текст] // Jochen Muller-Rochholz Werner Verlag, Koln, 2008, 527 p.
ГОСТ Р 52608-2006 Материалы геотекстильные. Методы определения водопроницаемости [Текст]. – Введ. 01.01.2008. М.: Госстандарт России: Изд-во стандартов: 2007. - 15 с.: ил.
ГОСТ Р 51553 – 99 Материалы текстильные. Метод определения водоупорности. Испытание гидростатическим давлением [Текст]. – Введ. 01.01.2001. М.: Госстандарт России: Изд-во стандартов: 2006. - 7 с.: ил.
ISO/TS 13434:2008 Geosynthetics -- Guidelines for the assessment of durability. – Введ. 2008-10-31. International organization for standardization: 2008.
ГОСТ Р 51372-99 Методы ускоренных испытаний на долговечность и сохраняемость при воздействии агрессивных и других специальных сред для технических изделий, материалов и систем материалов. Общие положения [Текст]. – Введ. 01.07.2000. М.: Изд-во стандартов: 1991. - 59 с.: ил.

ПРИЛОЖЕНИЕ А Таблица А1 - Таблица основных требований к геосинтетическим материалам для дорожного строительства в зависимости от функций и области применения, вида материала, исходного сырья
	Схема применения в дорожной конструкции и функция	Вид материала	Сырье материала	Эффект	Перечень требований предъявляемых к материалам
ДОРОЖНАЯ ОДЕЖДА
ПОКРЫТИЕ	Армирование слоев покрытия	георешетки тканые, вязаные, нетканые	полиэфир, стекло, базальт.	Увеличение сроков службы и транспортно-эксплуатационных качеств, защита от отраженных трещин и колееобразования	обязательные 1.прочность при растяжении 2. удлинение при растяжении 3. прочность при продавливании 4. ползучесть дополнительные 1. сопротивляемость повреждениям 2. стойкость к агрессивным средам 3. морозостойкость 4. температуростойкость 5. адгезия к слоям покрытия

Продолжение таблицы А1

ОСНОВАНИЕ ДОРОЖНОЙ ОДЕЖДЫ

Армирование основания

Разделение слоев

Фильтрация

георешетки тканые, вязаные, экструдированные

геополотно нетканое,

георешетки

тканые, вязаные, экструдированные

геополотно

нетканое

полипропилен, полиэфир

полипропилен, полиэфир

полипропилен, полиэфир

Увеличение сроков службы и транспортно-эксплуатационных качеств, сокращение объемов используемых материалов защита от отраженных трещин.

Сокращение расходов традиционных материалов

Сохранение свойств материалов за счет снижения степени их взаимопроникновения.

обязательные

1.прочность при растяжении

2. удлинение

при растяжении

3. прочность при продавливании

4. ползучесть

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

обязательные

1.прочность при растяжении

2. удлинение при растяжении

3. прочность при продавливании

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ДОПОЛНИТЕЛЬНЫЕ СЛОИ

Армирование слоев

Разделение

Фильтрация, дренирование

георешетки

тканые, вязаные, экструдированные, термоскрепленные

геополотна

нетканые, тканые, георешетки вязаные,

тканые, экструдированные, термоскрепленные

геополотна нетканые

многослойные материалы

полипропилен, полиэфир

полипропилен, полиэфир

полипропилен, полиэфир

Увеличение сроков службы и транспортно-эксплуатационных качеств, сокращение объемов используемых материалов.

Сохранение свойств материалов за счет снижения степени их взаимопроникновения.

Сокращение объемов используемых дренирующих грунтов, повышение сроков службы и эксплуатационной надежности дорог.

обязательные

1.прочность при растяжении

2. прочность при продавливании

3. водопроницаемость

дополнительные

1. сопротивляемость повреждениям 2. удлинение при растяжении

3. ударная прочность

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ОБОЧИНЫ

Армирование

Разделение

Фильтрация, дренирование

георешетки

тканые, вязаные, экструдированные, термоскрепленные

геополотна

тканые, нетканые георешетки

вязаные, экструдированные, термоскрепленные

геополотна нетканые,

многослойные материалы

полипропилен, полиэфир

полипропилен, полиэфир

полипропилен, полиэфир

Повышение эксплуатационных характеристик и сроков службы, сокращение расходов традиционных материалов. Усиление конструкции укрепления, замедление водной эрозии обочины и откоса, повышение прочности земляного полотна за счет снижения притока поверхностных вод.

обязательные

1.прочность при

растяжении

2. удлинение

при растяжении

3. прочность при

продавливании

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ЗЕМЛЯНОЕ ПОЛОТНО
РАБОЧИЙ СЛОЙ	Армирование Разделение Фильтрация, дренирование Теплоизоляция	геополотна тканые, вязаные георешетки, тканые, вязаные, эструдированные, трмоскрепленные геополотна нетканые, тканые георешетки, вязаные, экструдированные, геосетки геополотна нетканые, вязаные геоплиты вспененные, геополотна нетканые	полипропилен, полиэфир полипропилен, полиэфир полипропилен, полиэфир пенополистирол полипропилен, полиэфир	Сокращение объемов используемых дренирующих грунтов, повышение сроков службы и эксплуатационной надежности дорог. Сокращение сроков до устройства покрытая, повышение эксплуатационной надежности, сокращение потерь традиционных материалов, улучшение условий производства работ, сокращение объемов привозных, грунтов. Ускорение консолидации земляного полотна за счет улучшения условий отвода воды, защита песчаных прослоек.	обязательные 1.прочность при растяжении 2. удлинение при растяжении 3. прочность при продавливании 4. ползучесть 5. водопроницаемость дополнительные 1. сопротивляемость повреждениям 2. стойкость к агрессивным средам 3. морозостойкость

Продолжение таблицы А1

ТЕЛО НАСЫПИ

Армирование

Разделение

Фильтрация, дренирование

Теплоизоляция

геополотна тканые,

вязаные, георешетки

вязаные, экструдированные,

термоскрепленные, геоизделия

геополотна нетканые,

тканые георешетки,

вязаные,

экструдированные, геосетки

геополотна нетканые,

вязаные, многослойные материалы

геоплиты вспененные

геополотна нетканые

полипропилен, полиэфир

полипропилен, полиэфир

полипропилен, полиэфир

пенополистирол

полипропилен, полиэфир

Сокращение объемов материалов, используемых в нижних слоях дорожных одежд, повышение эксплуатационной надежности и сроков службы дорог.

Сокращение сроков до устройства покрытая, повышение эксплуатационной надежности, сокращение потерь традиционных материалов, улучшение условий производства работ, сокращение объемов привозных, грунтов. Усиление дорожной одежды, сохранение свойств материалов слоев за счет снижения степени их взаимопроникания при строительстве и эксплуатации дорог.

Ускорение консолидации земляного полотна за счет улучшения условий отвода воды, защита песчаных прослоек.

обязательные

1.прочность при

растяжении

2. удлинение

при растяжении

3. прочность при

продавливание

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ОСНОВАНИЕ НАСЫПИ	Армирование Разделение Фильтрация, дренирование Гидроизоляция Теплоизоляция	геополотна тканые, вязаные георешетки тканые, вязаные экструдированные термоскрепленные Геоизделия геополотна нетканые, тканые, вязаные, экструдированные, геосетки геополотна нетканые, вязаные геомембраны, глиноматы геоплиты вспененные, геополотна нетканые	полипропилен, полиэфир полипропилен, полиэфир полипропилен, полиэфир полиэтилен пенополистирол полипропилен, полиэфир	Сокращение объемов используемых дренирующих грунтов, повышение сроков службы и эксплуатационной надежности дорог. Ускорение консолидации основания насыпи за счет улучшения условий отвода воды, сохранение механических свойств материалов за счет предотвращения взаимопроникания грунта насыпи и материалов основания, усиление основания. Ускорение консолидации земляного полотна за счет улучшения условий отвода воды, защита песчаных прослоек.	обязательные 1.прочность при растяжении 2. удлинение при растяжении 3. прочность при продавливании 4. ползучесть 5. водопроницаемость дополнительные 1. сопротивляемость повреждениям 2. стойкость к агрессивным средам 3. морозостойкость
ОСНОВАНИЕ ВЫЕМКИ	Армирование Разделение Фильтрация, дренирование Теплоизоляция	геополотна тканые, вязаные георешетки вязаные, экструдированные, термоскрепленные, геоизделия геополотна нетканые, георешетки тканые, вязаные, экструдированные, геосетки геополотна нетканые, вязаные геополотна, геоизделия вспененные геоплиты, геополотна нетканые	Полипропилен, полиэфир Полипропилен, полиэфир Полипропилен, полиэфир полиэтилен пенополистирол, полипропилен, полиэфир	Ускорение консолидации основания насыпи за счет улучшения условий отвода воды, сохранение механических свойств материалов за счет предотвращения взаимопроникания грунта насыпи и материалов основания, усиление основания	обязательные 1.прочность при растяжении 2. удлинение при растяжении 3. прочность при продавливании 4. ползучесть 5. водопроницаемость дополнительные 1. сопротивляемость повреждениям 2. стойкость к агрессивным средам 3. морозостойкость 4. размер ячеек

Продолжение таблицы А1

ОТКОСЫ НАСЫПИ

Армирование для обеспечения общей устойчивости, армирование

Фильтрация, дренирование

Теплоизоляция

геополотна тканые,

вязаные

георешетки тканые,

вязаные, экструдированные

геополотна нетканые,

многослойные материалы

вспененные геоплиты

геополотна нетканые

Полипропилен, полиэфир

полиэтилен

полипропилен, полиэфир

пенополистирол

полипропилен, полиэфир

Армирование откосов. Повышение общей устойчивости, сокращение объемов земляных работ, площади отводимых земель.

обязательные

1.прочность при растяжении

2. удлинение

при растяжении не более

3. прочность при продавливании

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ОТКОСЫ МЕСТНАЯ УСТОЙЧИВОСТЬ

Армирование для обеспечения местной устойчивости, борьба с эрозией

Армирование

Фильтрация, дренирование

геосетки вязаные,

плетеные,

тканые геоматы

вязаные, нетканые, плетеные, термоскрепленные, экструдированные,

биомат

нетканый, геосотовый материал,

термоскрепленные геосотовые материалы

геополотна нетканые

полиэфир,

полиамид, натуральные

полипропилен, полиэфир

Сокращение объемов применяемых материалов, повышение эксплуатационной надежности и сроков службы конструкция защиты откосов

Замена (защита) обратного фильтра, снижение напора выклинивающихся грунтовых вод, предотвращение эрозии откоса

обязательные

1.прочность при растяжении

2. удлинение при растяжении

3. прочность при продавливании

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Продолжение таблицы А1

ОТКОСЫ ПОВЫШЕННОЙ КРУТЕЗНЫ

Армирование

геополотна тканые,

вязаные георешетки тканые,

вязаные, экструдированные

полиэфир,

полиэтилен, полипропилен

обязательные

1.прочность при растяжении

2. удлинение при растяжении

3. прочность при продавливании

4. ползучесть

5. водопроницаемость

дополнительные

1. сопротивляемость повреждениям

2. стойкость к агрессивным средам

3. морозостойкость

Приложение Б. Требования к свойствам геосинтетических материалов

Таблица Б1 – Требования к свойствам геосинтетических материалов, используемых при армировании

Свойство / Назначение	Дорожные покрытия	Основание дорожной одежды, дополнительные слои и обочины	Земляное полотно и подпорные стенки	Дренажные конструкции
Прочность при растяжении	не менее 50 кН/м	не менее 30 кН/м	не менее 20 кН/м	не менее 5 кН/м
Максимальное удлинение при растяжении	не более 13%	не более 13%	не более 13%	не более 60%
Прочность при продавливании	не менее 2,5 кН	не менее 2,5 кН	не менее 1,5 кН	не менее 0,5 кН
Прочность элементов структуры	не менее 5% от прочности составляющих нитей, полос или других элементов
Водопроницаемость и фильтрующая способность. Коэффициент фильтрации при давлении 2,0 кПа	не менее 20 м/сут
Устойчивость к светопогоде	сохранение прочности не менее 50%
Устойчивость к агрессивным средам	сохранение прочности не менее 50%
Устойчивость к микроорганизмам	не выше 2 балла ¹⁾
Морозостойкость/Температуростойкость	сохранение прочности не менее 90%

¹⁾в соответствии с ГОСТ 9.048-89

Приложение Б

Таблица Б2 – Требования к свойствам геосинтетических материалов, используемых при разделении

Свойство / Назначение	Дорожные одежды и обочины	Земляное полотно и подпорные стенки	Дренажные конструкции
Прочность при растяжении	не менее 20 кН/м	не менее 30 кН/м	не менее 10 кН/м
Максимальное удлинение при растяжении	не более 13 %	не более 13 %	не более 120 %
Прочность при продавливании	не менее 2,5 кН	не менее 1,5 кН	не менее 0,5 кН
Прочность элементов структуры	не менее 5% от прочности составляющих нитей, полос или других элементов
Водопроницаемость и фильтрующая способность. Коэффициент фильтрации при давлении 2,0 кПа	не менее 20 м/сут
Устойчивость к светопогоде	сохранение прочности не менее 50%
Устойчивость к агрессивным средам	сохранение прочности не менее 50%
Устойчивость к микроорганизмам	не выше 2 балла ¹⁾
Морозостойкость/Температуростойкость	сохранение прочности не менее 90%

¹⁾в соответствии с ГОСТ 9.048-89

Приложение Б

Таблица Б3 – Требования к свойствам геосинтетических материалов, используемых при фильтрации и дренировании

Свойство / Назначение	Дорожные одежды и обочины	Земляное полотно и подпорные стенки	Дренажные конструкции
Прочность при растяжении	не менее 7,5 кН/м	не менее 7,5 кН/м	не менее 5 кН/м
Максимальное удлинение при растяжении	не более 100 %	не более 100 %	не более 120 %
Прочность при продавливании	не менее 2,5 кН	не менее 1,0 кН	не менее 0,5 кН
Прочность элементов структуры	не менее 5% от прочности составляющих нитей, полос или других элементов
Водопроницаемость и фильтрующая способность. Коэффициент фильтрации при давлении 2,0 кПа	не менее 20 м/сут
Устойчивость к светопогоде	сохранение прочности не менее 50%
Устойчивость к агрессивным средам	сохранение прочности не менее 50%
Устойчивость к микроорганизмам	не выше 2 балла ¹⁾
Морозостойкость/Температуростойкость	сохранение прочности не менее 90%

¹⁾в соответствии с ГОСТ 9.048-89

Приложение Б

Таблица Б4 – Требования к свойствам геосинтетических материалов, используемых для борьбы с эрозией

Свойство / Назначение	Георешетки, геосетки	Геоматы
Прочность при растяжении	не менее 20 кН/м	не менее 4 кН/м
Максимальное удлинение при растяжении	не более 14 %	не более 14 %
Прочность при продавливании	не менее 0,5 кН	не менее 0,5 кН
Прочность элементов структуры	не менее 5% от прочности составляющих нитей, полос или других элементов
Водопроницаемость и фильтрующая способность. Коэффициент фильтрации при давлении 2,0 кПа	не менее 20 м/сут
Устойчивость к светопогоде	сохранение прочности не менее 60%
Устойчивость к агрессивным средам	сохранение прочности не менее 50%
Устойчивость к микроорганизмам	не выше 2 балла ¹⁾
Морозостойкость/Температуростойкость	сохранение прочности не менее 90%

Blog

Отчет о научно-исследовательской работе контракт
