| | Показники | Величини |
| 1 | Діапазон вимірювання фазної (лінійної) напруги, В: | |
| при живленні від контрольованої однофазної мережі | 80 - 300 | |
| при живленні від контрольованої трифазної мережі | 46 (80) - 253 (440) | |
| при живленні від однофазної мережі 220В | 5 (8,5) - 300 (520) | |
| 2 | Діапазон вимірювання струму, А:* | |
| при безпосередньому підключенні до ланцюгів струму | 0,01-7,5; 0,05-60 | |
| при підключенні за допомогою струмових кліщів | 0,1-100; 0,5-300; | |
| | 1-400; 5-1200 | |
| 3 | Діапазон вимірювання частоти змінного струму, Гц | 45-55 (54-66) |
| 4 | Діапазон вимірювання коефіцієнта потужності | від -1,0 до 1,0 |
| 5 | Діапазон виміру кутів зсуву фази, ° | від -180 до 180 |
| 6 | Основна відносна похибка при визначенні похибок електролічильників, %: | |
| при безпосередньому підключенні до ланцюгів струму | від ±0,1; ±0,2 | |
| при підключенні за допомогою струмових кліщів | від ±0,5; ±1,0; ±2,0 | |
| 7 | Основна похибка вимірювання, %: | |
| - напруги | від ±1,0 | |
| - сили струму | від ±1,0; ±2,0 | |
| - питомої енергії втрат | від ±2,0; ±4,0; ±6,0 | |
| - повної, активної та реактивної потужності: | | |
| при безпосередньому підключенні до кіл струму | від ±0,2 | |
| при підключенні за допомогою струмових кліщів | від ±0,5; ±1,0; ±2,0 | |
| - активної енергії: | | |
| при безпосередньому підключенні до кіл струму | від ±0,1; ±0,2 | |
| при підключенні за допомогою струмових кліщів | від ±0,5; ±1,0; ±2,0 | |
| - реактивної енергії: | | |
| при безпосередньому підключенні до кіл струму | від ±0,2 | |
| при підключенні за допомогою струмових кліщів | від ±0,5; ±1,0; ±2,0 | |
| 8 | Основна абсолютна похибка вимірювання кутів | |
| зсуву фази, °: | | |
| при безпосередньому підключенні до кіл струму | від ±2,0 | |
| при підключенні за допомогою струмових кліщів | від ±2,0; ±3,0 | |
| 9 | Основна абсолютна похибка вимірювання: | |
| - коефіцієнтів активної й реактивної потужності | | |
| при безпосередньому підключенні до кіл струму | від ±0,03 | |
| при підключенні за допомогою струмових кліщів | від ±0,03; ±0,05 | |
| - частоти струму, Гц | від ±0,1 | |
| 10 | Діапазон фазного (лінійного) напруги живлення, В: | |
| від однофазної мережі 220В | 80-300 | |
| від контрольованої однофазної мережі | 80-300 | |
| від контрольованої трифазної мережі | 46 (80) - 253 (440) | |
| 11 | Споживана потужність, ВА, не більше | 10 |
| 12 | Діапазон робочих температур, °С | від -20 до 50 |
| від -10 до 50 | ||
| 13 | Габаритні розміри блоку вимірювального, не більш, мм | 170 х 210 х 80 |
| 14 | Маса блоку вимірювального, не більш, кг | 1,0 |
| 15 | Можливість проведення вимірів як при безпосередньому підключенні до ланцюгів струму, так і за допомогою струмових кліщів без розриву електричного ланцюга | Обов’язково |
| 16 | Можливість вимірювання основних електроенергетичних величин у контрольованій мережі з можливістю відображення й зберігання результатів | Обов’язково |
| 17 | Забезпечення визначення відносних погрішностей випробуваних електролічильників з датчиками імпульсів при підключенні їх до імпульсного входу безпосередньо, індукційних і електронних електролічильників - за допомогою фотозчитувального пристрою або при ручнім формуванні сигналів початку й закінчення виміру. | Обов’язково |
| 18 | Індикація погрішностей випробуваних електролічильників. | Обов’язково |
| 19 | Клас точності електролічильників , що повіряються, при безпосередньому підключенні до ланцюгів струму 0,5 або 1,0 і менш точні | Обов’язково |
| 20 | Облік і вивід на індикаторне табло значення питомої енергії втрат у прямому й зворотному напрямку | Обов’язково |
| 21 | Облік і вивід на індикаторне табло кількості спожитої й відпущеної активної й реактивної енергії наростаючим підсумком | Обов’язково |
| 22 | Можливість використання як засобу технічного обліку електричної енергії. | Обов’язково |
| 23 | Забезпечення запису, зберігання в енергонезалежній пам'яті й наступної передачі на персональний комп'ютер результатів визначення погрішностей випробуваних лічильників електроенергії з фіксацією параметрів сигналів у контрольованій мережі, типів випробуваних електролічильників, їх заводських номерів і адрес, по яких вони встановлені, а також показань відлікових пристроїв електролічильників і дати випробувань. | Обов’язково |
| 24 | Обмін із зовнішніми пристроями по інтерфейсу RS-232 | Обов’язково |
| 25 | Звукова сигналізація видачі повідомлень | Обов’язково |
Вольтметр (мультиметр) DT810D (або аналог)
| Функція | Значення |
| Дисплей | 3 ½ цифри LCD |
| Індикатор заряда батареї | Так |
| Захист від перевантажень | Так |
| DCV | 200m-2-20-200-500V |
| ACV | 200-500V |
| DCA | 2m-20m-200mA |
| OHM | 200-2000-20k-200k-2MΩ |
| Тест батарей | 1.5V, 9V |
Основні технічні, конструктивні та інші вимоги до сигналізаторів Е 121 «Дятел» (або аналог)
| № | Найменування | Значення |
| 1 | Діапазони вимірювання | «1»- від 0-10 |
| «2»- від 0-100 | ||
| «3»- від 0-300 | ||
| «4»- від 0-700 | ||
| 2 | Сила спожитого струму | не більше 10мА |
| 3 | Габаритні розміри | не більше 210*80*45мм |
| 4 | маса | не більше 0,25кг |
| 5 | Строк дії | не менше 10 років |
Основні технічні, конструктивні та інші вимоги до покажчика напруги типу «Контакт -55 ЕМ (або аналог)
| № | Найменування | Значення | |
| | Вимірювання напруги | ||
| 1 | Джерело струму | змінний /постійний | |
| 2 | Діапазон вимірювання напруги, В | 25-380 | 25-250 |
| 3 | Діапазон частот вимірюваної напруги змінного струму, Гц | 50+-2,5 | |
| 4 | Температурний діапазон | -20+40 С | |
| 5 | Маса | не більше 0,2кг | |
| 6 | Індикація | Світова/звукова | |
| 7 | Макс.D охвату проводу | 17мм | |
| 8 | Струм, споживаемий від джерела живлення | 4-25 мА | |
Основні технічні, конструктивні та інші вимоги до Кліщів електровимірювальних «Е321.3- краб» (або аналог)
| № | Найменування | Значення | |
| | Вимірювання напруги | ||
| 3 | Діапазон вимірювання напруги, В | 0-200 | 200-660 |
| 4 | Межі допустимої абсолютної основної похибки вимірювання | +-(1.5+0.6 (Uk/Ux-1) | |
| 5 | Діапазон частот вимірюваної напруги змінного струму, Гц | 45-55 | |
| 6 | Вхідний опір, МОм, не менше | 1 | |
| | Вимірювання струму | ||
| 8 | Діапазон вимірювання струму, А | 0-200 | 200-600 |
| 9 | Межі допустимої абсолютної основної похибки вимірювання | +- (2.0+1.0(lk/lx-1) | |
| 10 | Діапазон частот вимірюваної напруги змінного струму, Гц | 45-55 | |
Основні технічні, конструктивні та інші вимоги до покажчика струму на повітряних лініях типу ПВС -02Б або аналог (або аналог)
| № | Найменування | Значення |
| 1 | Вимірювання струму | 1-150А |
| 2 | Передача даних по радіоканалу | мin 30м |
| 3 | Довжина в робочому положенні | не менше 6,5м |
| 4 | Час безперервної роботи | 8-10 год |
| 5 | Джерело енергії | Акумулятор із зарядним пристроєм у комплекті |
| 6 | Розміри комплекту | 2100*350*200мм |

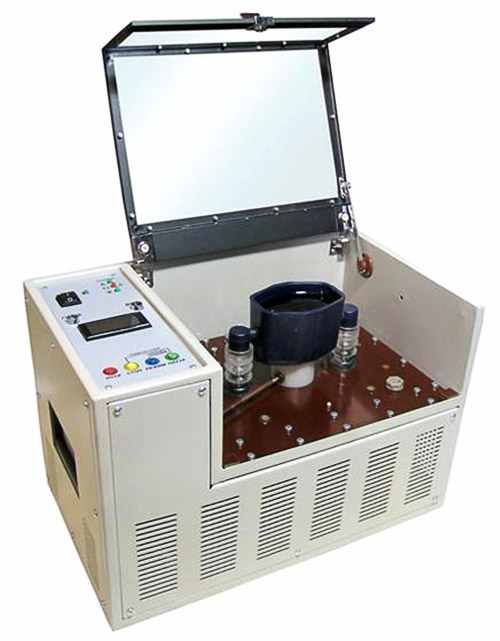

Установка для вимірювання електричної міцності масла УИМ-90 клас. 33.20.43.550 (або аналог)
призначення
Прилад призначений для визначення пробивної напруги трансформаторного масла й інших рідких діелектриків.
Вимірювання проводяться відповідно до ГОСТ 6581-75 (СТ СЭВ 3166-81).
Прилад є переносним обладнанням, виконаним у вигляді пульта.
Прилад відповідає технічним умовам ТУ В33.2-14102968-003-2002.
ТЕХНІЧНІ ДАНІ:
| | Найменування параметра | Значення |
| 1. | Діапазон випробних напруг (діючі значення), кВ | 10 - 90 |
| 2. | Приведена погрішність виміру іспитової напруги в діапазоні 10-90 кВ, % | ±3 |
| 3. | Обсяг вимірювального комірки, см3, не більш | 400 |
| 4. | Напруга живильної мережі однофазного змінного струму, В | 220+15-10 |
| 5. | Частота живильної мережі, Гц | 50±1 |
| 6. | Споживана потужність, кВ•А, не більш | 0.5 |
| 7. | Габаритні розміри ( без пакувального ящика), мм, не більш | 555×345×355 |
| 8. | Маса, кг, не більш | 50 |

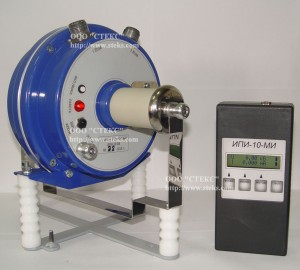

Вимірювач параметрів ізоляції “ИПИ-10″ з інвертором клас. 33.20.43.550 (або аналог)
це дводіапазонний вимірювач параметрів ізоляції й призначений для виміру тангенса кута діелектричних втрат tgδ і ємності високовольтної ізоляції С.
Експлуатаційні умови застосування вимірювача параметрів ізоляції “ИПИ-10″:
- температура навколишнього повітря – від мінус 10°С до плюс 40°С;
- відносна вологість повітря – до 90% при 30 °С;
- атмосферний тиск – 70-106,7 кПа (537-800 мм. рт. ст.);
- частота живильної мережі – 50±1Гц або 54±0,2 Гц.
Інвертор призначений для живлення ИПИ-10 змінною напругою частотою 54 Гц.
Мегаомметр М1-ЖТ. клас. 33.20.43.550 (або аналог)
Похибка ±0,5%.
Межі вимірювання опору ізоляції 100 кОм…100ГОм; 100кОм…50ГОм;коефіцієнт абсорбції 1…10
Контрольна напруга 1000; 2500В (робоча напруга)
Живлення, споживана потужність - акумуляторна батарея PS-1212 фірми POWER-SONIC напругою 12В.
Габаритні розміри, мм 272х170х190
Маса, кг не більш 5
ТУ ВМАИ.411188.001ТУ.
ЭТЛ-35 (без инвертора и ИПИ-10) клас. 33.20.43.550 (або аналог)
Обладнання для комплектування пересувної електротехнічної лабораторії ЕТЛ-35 (обладнання монтується на базі автомобіля "Газель"):
- Стійка основна (необхідна для закріплення обладнання ЕТЛ-35).
- Блок керування (мікропроцесорний блок для керування режимами роботи лабораторії).
- Трансформатор РНО (номінальний струм-40А, вихідна напруга від 0 до 250 В).
- Блок високовольтних випробувань БВИ-60/50-М2 (призначений для випробування (Найбільша змінна напруга 50 кВ, найбільша випрямлена напруга в тривалому режимі - 60кВ., перемикач "змінна - выпрямленное", вихідна потужність 3 кВт, короткозамикач 60 кВ., найбільший робочий струм при випрямленій напрузі, середнє значення 50 мА, найбільший робочий струм при змінній напрузі (діюче значення) 50 мА).
- Трансформатор вольтододаючий ТВ-3 (вихідна напруга 100 кВ).
- Вимірювач діелектричних втрат ИДП-10 (в склад входить трансформатор напруги НОМ-10, перемикач "пряма-перевернута схема", з’єднувальні проводи).
- Вимірювач струму високопотенційний ИТВ-140Р (Максимальна напруга постійного струму – 140 кВ, Максимальна напруга змінного струму – 100 кВ. Вхідний опір високопотенційного блоку – не більше 250 Ом. Смуга пропущення на змінному струмі – від 0 до 1000 Гц. Радіус дії радіоканалу – 10 м. Час безперервної роботи без підзарядки акумуляторів – 16 ч. Габаритні розміри ИТВ-140 Р-БВ – діаметр 170х80 мм. Габаритні розміри ИТВ-140 Р-МІ – 150х30х100 мм. Маса виробу в комплекті – не більш 1,5 кг.)
- Конденсатор фільтруючий КФ-60.
- Комплект короткозамикачів (короткозамикачі з електромеханічним приводом для автономного заземлення високовольтних виходів електролабораторії).
- Комплект барабанів та кабелів (Стійка із трьома барабанами захисного й робочого заземлень і мережного кабелю (довжина – 30 м); високовольтний кабель, у бухті, для виміру струмів витоку (довжина – 30 м).
- Джерело живлення ИП (постійний вихідний струм 10 А, напруга 12 В).
- Комплект електротехнічного обладнання (блокування, світлова та звукова сигналізація).
Монтаж та наладку виконує фірма-виробник обладнання.
Метрологічна атестація.

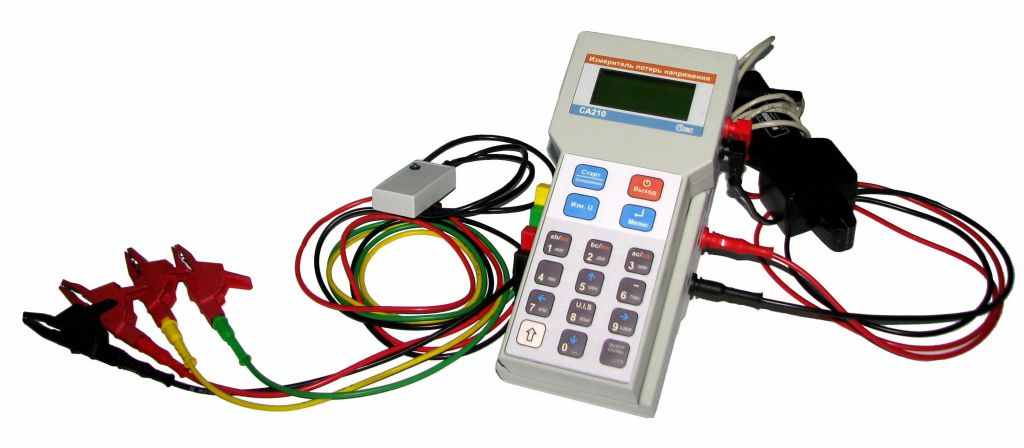

Вимірювач втрат напруги СА210 (або аналог)
