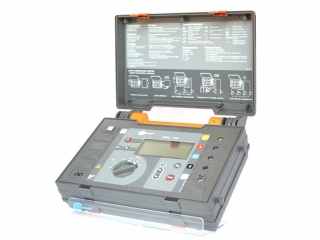

ЭС0210/3Г – мегаомметр (або аналог)
ссылка скрыта
Мегаомметри ЭС 0210, ЭС 0210Г призначені для виміру опору ізоляції електричних ланцюгів, що не знаходяться під напругою і виміри значення зміннї, або величини постійної напруги на вимірюваному об'єкті. Мегаомметри забезпечують розряд ємкості об'єкту після проведення виміру.
Технічні характеристики мегаомметрів:
| Позначення | Живлення | Діапазон вимірів | Випробувальна напруга, В | |
| Опір, МОм | Напруга, В | |||
| ЭС0210/3Г | Від вбудованого генератора | 0 - 50 50 - 10000 500 - 100000 | 0 - 600 | 500 ±50 1000 ±100 2500 ±250 |
Клас точності мегаомметрів 2,5.
Межі значень основних погрішностей, що допускаються:
±2,5% від довжини шкали при вимірі опорів;
±2,5% від верхнього значення діапазону вимірів напруги;
±15% від вимірюваного опору (відносна погрішність).
Живлення мегаомметрів:
ЭС0210-Г - від вбудованого електромеханічного генератора. Швидкість обертання рукоятки генератора 120-144 зворотів в хвилину.
Оперативний струм при закорочених затисках знаходиться в межах 0,6 ±0,2 ma.
Час встановлення показів не більше 15 сек. Час заряду ємкості об'єкту, величиною не більше 0,5 m F, не перевищує 15 сек. Час розряду ємкості аналогічного об'єкту до безпечної напруги (не більше 42 В), який був заряджений до напруги 2500 В не перевищує 4 сек.
Режим роботи переривистий: вимір - 1 хвилина, пауза - 2 хвилини.
Масса мегаомметрів ЭС0210:
- без комплекту шнурів не більше 1,9 кг.
- с комплектом шнурів и футляром не більше 2,8 кг.
Габаритні разміри:
- мегаомметрів ЭС0210-Г - 155х141х201 мм;
- футляра - 150х212х295 мм.
Норма средньої нароботки на отказ - 12500 часів, средній строк служби 10 років.
Виконання приладу – бризковологозахищене
Комплект поставки ЭС0210/3Г:
| № | Назва | Кількість |
| 1. | Документація | 1 |
| 2. | Мегаомметр | 1 |
| 3. | Провідник | 1 |
| 4. | Сумка | 1 |
| 5. | Шнур | 3 |

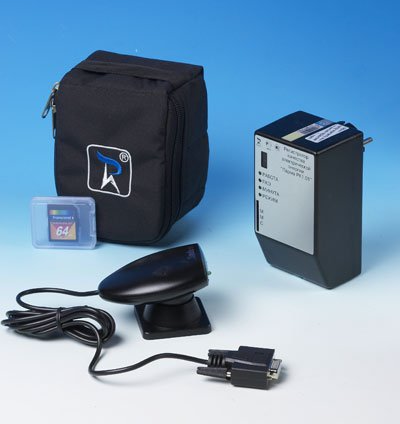

Реєстратор якості енергії у низьковольтних мережах Парма РК 1.01 (або аналог)
Парма РК 1.01 – призначений для вимірювання, реєстрації, оцінки відповідності якості вимірюваної електричної енергії.
Технічні характеристики:
Частота живлячої мережі від 45 до 55 Гц;
Напруга живлячої мережі 220±66 В;
Коефіцієнт спотворення синусоїдальності кривої напруги не більше 30 %;
Перевантажувальна здатність по напрузі 380В протягом 2 годин;
Опір ізоляції не менше 2 МОм;
Електрична міцність ізоляції 1,35 кВ;
Споживана потужність не більше 4 В·А;
Середнє напрацювання на відмову – не менше 25000 год.;
Середній термін служби – не менше 10 років;
Габаритні розміри реєстратора – не більше 63х121х100 мм;
Маса реєстратора – не більше 0,5 кг.
Стандартизація: ГОСТ 13109.
| Вимірювана величина | Позначення | Од. вим. | Діапазон вимірювання | Межі допустимої похибки вимірювання | Інтервал усереднення, c | |
| Абсолютної,% | Відносної,% | |||||
| Усталене відхилення напруги | dUy | % | від– 30 до 30 | ± 0,5 | – | 60 |
| Відхилення частоти | Df | Гц | від - 5 до 5 | ± 0,02 | – | 20 |
| Коефіцієнт n-ої гармонічної складової напруги | KU (n) | % | від 0,05 до 30 | ± 0,05 при KU (n) < 1% | ± 5 при KU (n)> 1 % | 3 |
| Коефіцієнт спотворення несинусоїдальності кривої напруги | KU | % | від 0 до 30 | ± 0,1 при KU < 1% | ± 10 при KU> 1 % | 3 |
| Коефіцієнт тимчасового перевантаження | Kпер U | отн.ед. | від 1.1 до 1,3 | ± 0,022 | – | – |
| Глибина провалу | dUп | % | від 10 до 30 | ± 1 | – | – |
| Тривалість провалу | Dtп | мс | від 10 до 60000 | ± 10 | – | – |
| Тривалість перенапруги | Dtпер | мс | від 10 до 60000 | ± 10 | – | |
Зразкова котушка опору Р323 100мкОм (або аналог)
Р323 – зразкова міра опору, призначена для повірки і підгонки шунтів та інших опорів при великих постійних струмах.
Технічні характеристики:
Номінальний опір: 0,0001 Ом,
Клас точності: 0,05,
Номінальна потужність: 10 Вт,
Максимально допустима потужність: 100 Вт,
Габаритні розміри: 350*260*400 мм,
Напрацювання на відмову: 24500 год.
Стандартизація: ТУ 25-04.1194-78

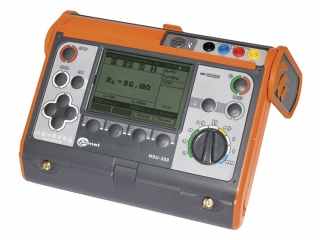

Необхідні основні характеристики приладу для виміру параметрів заземлюючих пристроїв (SONEL MRU 105 або MRU 200) (або аналог)
- вимір опору провідників приєднання до землі і вирівнювання потенціалів (металозв’язок) (2p);
- вимір опору заземлюючих пристроїв за триполюсною схемою (3p);
- вимір опору заземлюючих пристроїв за чотириполюсною схемою (4p);
- вимір опору багатократних заземлюючих пристроїв без розриву ланцюга заземлювачів (із застосуванням струмовимірювальних кліщів);
- вимір опору заземлюючих пристроїв методом двох кліщів;
- вимір опору блискавкозахисту (громовідводів) за чотириполюсною схемою імпульсним методом;
- вимір змінного струму (струм витоку);
- вимір питомого опору ґрунту методом Веннера з можливістю вибору відстані між вимірювальними електродами;
- висока завадостійкість;
- збереження результатів вимірів в пам'ять (не менше 300 результатів);
- наявність інтерфейсів USB
- Сумісність з програмою СОНЭЛ Протоколи
- Міра захисту корпусу IP 54
- Гарантія: не менше 36 місяців
Основні технічні, конструктивні та інші вимоги до вольтамперфазометрів типу «Ретометр» (або аналог)
| № | Найменування | Значення | |||||
| | Вимірювання напруги | ||||||
| 1 | Кількість вимірювальних каналів | 1 | |||||
| 2 | Джерело струму | змінний /постійний | |||||
| 3 | Діапазон вимірювання напруги, В | (0,01-0,019)-(0,02-0,2) | 0,2-2 | 2-40 | 40-600 | ||
| 4 | Межі допустимої абсолютної основної похибки вимірювання | ±(0,005Х+3мВ | ±(0,005Х+10мВ | ±(0,005Х+50мВ | ±(0,005Х+1,2В | ||
| 5 | Діапазон частот вимірюваної напруги змінного струму, Гц | 45-65 | |||||
| 6 | Вхідний опір, МОм, не менше | 1 | |||||
| | Вимірювання струму | ||||||
| 7 | Кількість вимірювальних каналів | 2 | |||||
| 8 | Діапазон вимірювання струму, А | (0,01-0,019)-(0,02-0,2) | 0,2-2 | 2-40 | |||
| 9 | Межі допустимої абсолютної основної похибки вимірювання | ±(0,005Х+ 3мА | ±(0,005Х+ 10мА | ±(0,005Х+ 0,12А | |||
| 10 | Діапазон частот вимірюваної напруги змінного струму, Гц | 45-65 | |||||
| | Вимірювання куту зсуву фаз | ||||||
| 11 | Вимірювання куту зсуву фаз між струмом та напругою, струмом та струмом, напругою та напругою, ° | від -180 до 180 | |||||
| 12 | Діапазон напруги змінного струму, В | 0,05-600 | |||||
| 13 | Діапазон сили змінного струму, А | 0,05-20 | |||||
| 14 | Межі допустимої приведеної основної похибки вимірювання куту зсуву фаз відносно опорного каналу U2, % | ± 0,6 | |||||
| 15 | Межі допустимої приведеної основної похибки вимірювання куту зсуву фаз відносно опорного каналу І2, % в діапазоні (0,1-20) А в діапазоні (0,05-0,1) А | ± 0,1 ± 1,0 | |||||
| | Вимірювання частоти | ||||||
| 16 | Діапазон вимірювання частоти напруги та змінного струму, Гц | 20-250 | |||||
| 17 | Діапазон напруги змінного струму, В | 0,05-600 | |||||
| 18 | Діапазон сили змінного струму, А | 0,05-20 | |||||
| 19 | Межі допустимої абсолютної основної похибки вимірювання , Гц в діапазоні (20-100) Гц в діапазоні (100-250) Гц | ± 0,1 ± 0,1 | |||||
| | Вимірювання опору | ||||||
| 20 | Діапазон порогового значення опору в режимі «прозвонка» | 8-12 | |||||
| 21 | Діапазон вимірювання опору, Гц | (10-100) Ом | (100-1000) Ом | (1-10) кОм | |||
| 22 | Межі допустимої абсолютної основної похибки вимірювання | ±(0,05Х+ 1 Ом | ±(0,05Х+ 5 Ом | ±(0,2Х+ 10 Ом | |||
| | Інші характеристики | ||||||
| 23 | Автоматичний вибір меж вимірювання | обов’язково | |||||
| 24 | Автоматичне вимикання приладу, за відсутності натискань на кнопки керування довгий період часу | обов’язково | |||||
| 25 | Обчислення активної/реактивної потужності | До 12кВ*А | |||||
| 26 | Супроводження натискання кнопки звуком з можливістю відключення | обов’язково | |||||
| 27 | Межі допустимої додаткової похибки від зміни температури навколишнього повітря, на 10 °С зміни температури | ± 0,5 основної похибки | |||||
| 28 | Маса, кг не більше | 0,5 | |||||
| 29 | Габаритні розміри, мм не більше | 110 ×195 ×45 | |||||
| 30 | Вимоги безпеки по ГОСТ Р 51350-99 - клас обладнання - ізоляція - категорія монтажу - ступінь забруднення мікросередовища | клас ІІ посилена САТ ІІ 2 | |||||
| 31 | Вимоги електричної магнітної сумісності по ГОСТ Р 51522-99 | Для обладнання класу А | |||||
| 32 | Ступінь захисту по ГОСТ 14254-96 - оболонки - вхідних клем | ІР41 ІР20 | |||||
| 33 | Живлення приладу від вмонтованого Li-ion акумулятора формату АА 700 мА*год - напруга живлення | 3,7В | |||||
| 34 | Діапазон робочих температур,°С | -20…..+40 | |||||
| 35 | Середній строк служби, років, не менше | 6 | |||||
| 36 | Наявність індикатора з крупними символами, що яскраво відображаються | обов’язково | |||||
| 37 | Можливість надійної фіксації приладу на металевій поверхні за допомогою магніту | обов’язково | |||||
| 38 | Наявність транспортного чохла або сумки | обов’язково | |||||
| 39 | Середнє напрацювання на відмову, год., не менше | 10000 | |||||
| 40 | Термін гарантійного обслуговування, років, не менше | 1 | |||||
Основні технічні вимоги до регістратора струму і напруги «Аудит –експерт» ИРП-1Ф (або аналог)
| № пп | Параметр (характеристика) | Значення параметру (характеристики) |
| 1 | Автономне вимірювання і накопичування величин струму і напруги частоти 50 Гц | Повинен забезпечувати |
| 2 | Діапазон вимірювальної напруги, В | 50-250 |
| 3 | Значення дискретизації вимірювальної напруги, В | 0,25 |
| 4 | Діапазон вимірювального струму, А | 1-200 |
| 5 | Значення дискретизації вимірювального струму, А | 0,2 |
| 6 | Формат даних реєстрації |
- кількість вимірів |
| 7 | Час зберігання інформації | необмежено |
| 8 | Маса регістратора, не більше, г | 500 |
| 9 | Габаритні розміри, мм | 220х90х45 |
| 10 | Максимальні розміри провідників, Вимірювання струму в яких забезпечується регістратором, мм:
| 30 30х45 |
| 11 | Гарантійний термін експлуатації, місяців | 12 |
Основні технічні вимоги до покажчика чергування фаз Е-117.2.(«Ротор», або аналог)
Прилад, в якому, завдяки вживанню мікроконтролера, імітується "обертання диска". Оптичні сигнали чергування фаз супроводжуються звуковими сигналами
Призначення:
- визначення порядку чергування фаз при підключенні асинхронних і синхронних двигунів, апаратів захисту і регулювання, трифазних лічильників і інших пристроїв, що вимагають визначення чергування фаз в трифазних ланцюгах 0,4 кВ;
- контроль симетрії міжфазних напруг;
Технічні характеристики:
- правильне чергування фаз трифазного ланцюга сигналізується "обертанням" за годинниковою стрілкою світлодіодів зеленого кольору свічення і супроводжується звуковим сигналом;
- протилежне чергування фаз сигналізується "обертанням" світлодіодів червоного кольору свічення проти годинникової стрілки і супроводжується звуковим сигналом;
- відсутність будь-якої з фаз сигналізується миганням червоних світлодіодів, розташованих по колу і супроводжується звуковим сигналом;
- несиметрия лінійних напруг більш 20%, а також "злипання" фаз сигналізується відсутністю "обертання" світлодіодів чергування фаз і супроводжується звуковим сигналом;
| № з/п | Параметр (характеристика) | Значення параметру (характеристики) |
| 1 | діапазон робочих напруг | 90В ÷ 420В |
| 2 | частота мережі | 50± 2,5 Гц |
| 3 | температурний діапазон | -20 ÷ +40 |
| 4 | маса | 0,2 кг |
Основні технічні вимоги до навантажувального пристрою (споживаною потужністю 2,0 кВт)
| № пп | Параметр (характеристика) | Значення параметру (характеристики) |
| 1 | Споживана потужність, кВт | 2,0 |
| 2 | Робоча напруга частоти 50 Гц, В | 220+20 |
| 3 | Максимальний струм навантаження, А | 8 |
| 4 | Маса індикатора в комплекті, кг, не більше | 3 |
| 5 | Габаритні розміри, мм, не більше:
| 145 130 175 |
| 6 | Максимальний час одноразового безперервного включення, хв.. | 30 |
| 7 | Можливість відображення значень коефіцієнту трансформації трансформаторів струму | відображує |
| 8 | Гарантійний термін експлуатації, місяців | 12 |
Основні технічні вимоги до навантажувального пристрою (споживаною потужністю 7,5 кВт)
| № пп | Параметр (характеристика) | Значення параметру (характеристики) |
| 1 | Споживана потужність, кВт | 7,5 |
| 2 | Робоча напруга частоти 50 Гц, В | 220+20 |
| 3 | Максимальний струм навантаження, А | 35 |
| 4 | Маса індикатора в комплекті, кг, не більше | 13,5 |
| 5 | Габаритні розміри, мм, не більше:
| 150 460 360 |
| 6 | Максимальний час одноразового безперервного включення, хв.. | 30 |
| 7 | Можливість відображення значень коефіцієнту трансформації трансформаторів струму | відображує |
| 8 | Гарантійний термін експлуатації, місяців | 12 |
Покажчик напруги 1-полюсний (або аналог)
Покажчик відноситься до основних засобів захисту від поразки електричним струмом (електрозахисним засобам) і призначений для визначення наявності (відсутність) напруги на струмоведучих частинах електроустановок змінного струму 0,4 кВ при безпосередньому зв'язку з цими частинами. Крім того, покажчик дозволяє визначити чергування фаз А, B, С трифазної мережі напругою 0,4 кВ промислової частоти 50 Гц в однополюсному режимі.
Покажчик є однополюсним пристроєм з візуальною і акустичною індикацією і незалежними каналом визначення наявності (відсутність) напруги і каналом визначення чергування фаз. Робота покажчика грунтується на протіканні струму місткості.
| № з/п | Параметр (характеристика) | Значення параметру (характеристики) |
| 1 | Номинальное напряжение электроустановки | 0,4 кВ |
| 2 | Диапазон рабочих частот | 48÷52 Гц |
| 3 | Диапазон определения наличия напряжения | 25÷500 В |
| 4 | Напряжение индикации указателя напряжения | ≤25 В |
| 5 | Величина тока, протекающего через указатель при максимальном значении напряжения | ≤0,5 А |
| 6 | Испытательное напряжение при проверке изоляции корпуса в течении 1 мин | 550 В |
| 7 | Тип светового и звукового сигналов указателя напряжения | безперервний |
| 8 | Частота звукового сигнала | 2÷4 кГц |
| 9 | Громкость звукового сигнала не менее | 75 Дб |
| 10 | Максимальное время определения фазы | 15 с |
| 11 | Время индикации значения фазы | ≥15 с |
| 12 | Напряжение встроенного источника питания | 3 В, (два элемента типа «ААА» х 1,5 В) |
| 13 | Сила тока, потребляемого указателем от элементов питания в режиме индикации | ≤50 мА |
| 14 | Сохранение характеристик при снижении напряжения встроенного источника питания | ≤2,4 В |
| 15 | Масса указателя без упаковки | 170 г |
| 16 | Габаритные размеры указателя | 230х55х40 мм |
| 17 | Длина неизолированной части контакта-наконечника | ≤7 мм |
| 18 | Условия эксплуатации: температура окружающего воздуха относительная влажность воздуха: | от -30°С до +40°С до 98% при 25°С |
| | Показники | Величини |
