8. Інші документи, що має містити пропозиція конкурсних торгів:

- заповнена належним чином (Додаток № 5) і підписана відповідальною особою заявка на участь в конкурсних торгах;

- цінова пропозиція, оформлена відповідно до Додатку №2 (по кожному лоту окремо);

- інформація про субпідрядників - учасник торгів включає інформацію про всі основні елементи закупівлі, які він збирається забезпечити за субпідрядними договорами, з наданням інформації про запропонованих субпідрядників;

- документ, що підтверджує повноваження особи, що підписала тендерну пропозицію, оформлений належним чином;

- відомості про осіб (прізвище, ім’я, по-батькові, посада, контактний телефон), уповноважених подавати пропозицію конкурсних торгів, представляти інтереси учасника конкурсних торгів, вести переговори та які мають право підписувати юридичні документи щодо виконання зобов’язань за результатами відкритих торгів з наданням відповідних доручень;

- погоджений проект договору (Додаток №3);

- контрольний лист або зміст Документації конкурсних торгів;

- будь-яка інша документація та інформація, що може бути зазначена в пропозиції конкурсних торгів;

ДОДАТОК 2

Форма „Пропозиція конкурсних торгів " подається у вигляді, наведеному нижче.

Учасник не повинен відступати від даної форми.

"ПРОПОЗИЦІЯ КОНКУРСНИХ ТОРГІВ" ( окремо по кожному лоту)

(форма, яка подається Учасником на фірмовому бланку)

Ми, (назва Учасника), надаємо свою пропозицію конкурсних торгів щодо участі у торгах на закупівлю ______________________________(вказати номер лота).

Повне найменування учасника:_________________________________________;

Адреса (фактична, юридична, поштова):_________________________________;

Тел./факс:___________________________________________________________;

Керівник: ___________________________________________________________;

Форма власності:_____________________________________________________.

Вивчивши документацію конкурсних торгів та технічні вимоги, на виконання зазначеного вище, ми, уповноважені на підписання Договору, маємо можливість та погоджуємося виконати вимоги Замовника та Договору на умовах, зазначених у документації конкурсних торгів за наступними цінами:

№	Найменування товару, робіт, послуг	Од. вим.	К-ть,	Ціна за одиницю з ПДВ, грн.	Загальна вартість з ПДВ, грн.	Завод-виробник Товару (повна назва та країна реєстрації)	Інші критерії
1
2
ПДВ:
Всього з ПДВ:

1. До акцепту нашої пропозиції конкурсних торгів, Ваша документація конкурсних торгів разом з нашою пропозицією (за умови її відповідності всім вимогам) мають силу попереднього договору між нами. Якщо наша пропозиція буде акцептована, ми візьмемо на себе зобов'язання виконати всі умови, передбачені Договором.

2. Ми погоджуємося дотримуватися умов цієї пропозиції не менше ніж 90 днів з дня розкриття пропозицій конкурсних торгів, встановленого Вами. Наша пропозиція буде обов'язковою для нас і може бути акцептована Вами у будь-який час до закінчення зазначеного терміну.

3. Ми погоджуємося з умовами, що Ви можете відхилити нашу чи всі пропозиції конкурсних торгів згідно з умовами документації конкурсних торгів та чинного законодавства України, та розуміємо, що Ви не обмежені у прийнятті будь-якої іншої пропозиції з більш вигідними для Вас умовами.

4. Якщо наша пропозиція буде акцептована, ми зобов'язуємося підписати Договір не пізніше ніж через 30 днів з дня акцепту пропозиції відповідно до вимог документації конкурсних торгів та акцептованої пропозиції, але не раніше ніж через 14 днів з дати публікації у державному офіційному друкованому виданні з питань державних закупівель повідомлення про акцепт пропозиції конкурсних торгів.

5. Ми згодні на укладення договору про закупівлю на умовах викладених в проекті договору, що є Додатком № 3 до документації. Погоджений проект договору додається до даної цінової пропозиції.

6. Ми гарантуємо, що товар (Прилади для вимірювання електричних величин та іонізуючих випромінювань) виготовлений протягом 2010-2011 років.

Посада, прізвище, ініціали, підпис уповноваженої особи Учасника, завірені печаткою.

ДОДАТОК 3

ДОГОВІР ПОСТАВКИ

№ _______

м. ____________ «__» _________20__ року

Відкрите акціонерне товариство “Полтаваобленерго”, в особі ______________________ та _______________________, які діють на підставі Статуту (далі – Покупець), з однієї сторони, і

_________________________________________________, в особі ________________________,

який діє на підставі _________________________(далі - Постачальник), з іншої сторони та іменовані надалі Сторони, уклали даний Договір про нижченаведене:

ПРЕДМЕТ ДОГОВОРУ
1. Постачальник зобов’язується у 2011 році поставити Покупцеві товари, зазначені в п. 1.2 цього Договору, а Покупець – прийняти і оплатити такі товари.

Поставка товарів здійснюється партіями згідно зі Специфікаціями, які є невід’ємною частиною цього Договору (далі - Специфікація).

Найменування товарів згідно з Державним класифікатором продукції та послуг, затвердженим і введеним в дію наказом Держстандартом України від 31 грудня 1997 року № 822, а саме: __________________________ .

Номенклатурний перелік та кількість товарів, які поставляються згідно з цим Договором, передбачені в поданій нижче таблиці.

№ п/п	Номенклатурний перелік всіх товарів, які підлягають поставці за цим Договором	Одиниця вимірювання	Кількість	Ціна одиниці вимірювання без ПДВ, грн.	Ціна одиниці вимірювання з ПДВ, грн.

Номенклатурний перелік партії товарів узгоджуються Сторонами в Специфікаціях.

Кількість товарів в партії узгоджується Сторонами в Специфікаціях.

1.3. Обсяги закупівлі товарів можуть бути зменшені залежно від реального фінансування видатків.

ЯКІСТЬ ТОВАРІВ
1. Постачальник повинен поставити Покупцеві товари, якість яких відповідає вимогам _________________________________________________________________________________.

(ДСТУ, ТУ, сертифікату виготовлювача)

2.2. Постачальник зобов’язаний на товари, які постачаються за цим Договором, видати сертифікат, який посвідчує відповідність товарів вимогам, передбаченим п.2.1. цього Договору, та у випадках якщо у виробництві товарів застосовувались ТУ виробника – надати Покупцю їх копію.

Товари пакуються у тару, яка відповідає вимогам стандартів або технічних умов і забезпечує схоронність товару при перевезенні та зберіганні.
Гарантійний строк протягом якого Постачальник гарантує якість товарів відповідає гарантійному строку виробника.
Гарантійний строк обчислюється з моменту передання товарів Покупцеві. Гарантійний строк продовжується на час, протягом якого товари не використовувалися у зв’язку з виявленими недоліками або неукомплектованістю.
У випадку виявлення невідповідності товарів при прийманні або в період гарантійного строку вимогам, передбаченим п.2.1. цього Договору, або поставки не укомплектованих товарів Покупець направляє повідомлення Постачальникові про направлення уповноваженого представника для складання Акту рекламації. Постачальник зобов’язаний направити свого уповноваженого представника протягом 3 (трьох) робочих днів з моменту отримання повідомлення.
Постачальник у строк до 20 днів з моменту підписання Акта рекламації за власний рахунок здійснює заміну товарів, по яким складений Акт рекламації. Витрати, пов’язані з заміною товарів, несе Постачальник.

3.ЦІНА ДОГОВОРУ

Ціна цього Договору без ПДВ становить_____________________________________грн.

ПДВ _______________грн. Загальна ціна цього Договору_______________________________грн.

(вказати цифрами та словами) 3.2. Ціна одиниці товарів фіксується на момент укладання цього Договору та передбачена в п.1.2. цього Договору.

Ціна одиниці товарів протягом строку дії цього Договору зміні в односторонньому порядку не підлягає.

Ціна цього Договору може бути зменшена за взаємною згодою Сторін шляхом укладання додаткової угоди до цього Договору.

4.ПОРЯДОК ЗДІЙСНЕННЯ ОПЛАТИ

Сплата вартості партії товарів (розрахунок) здійснюється Покупцем протягом 15 (п’ятнадцяти) днів після поставки товарів Покупцеві за умови підписання видаткової накладної на партію товарів по Специфікації та надання Постачальником інших документів, перелік яких зазначений в п.5.4 цього Договору.
Форма розрахунків: безготівкова, шляхом перерахування коштів на поточний рахунок Постачальника вказаний в Договорі.
Постачальник______статус(у) платника податку на прибуток підприємств на загальних

(має, не має)

умовах.

Покупець є платником податку на прибуток підприємств на загальних умовах.

5. ПОСТАВКА ТОВАРІВ

Строк поставки партії товарів узгоджується Сторонами в Специфікаціях.
Місце поставки (передачі) товарів: __________________________________________.
Поставка товарів здійснюється на умовах: ______________________________________.

(вказати умови Інкотермсу)

5.4. При прийманні-передачі товарів Постачальник зобов’язаний надати Покупцеві наступні документи:

- сертифікат якості;

- видаткову накладну;

- податкову накладну;

- рахунок-фактуру.

Факт приймання-передачі товарів підтверджується Сторонами підписанням видаткової накладної на товар.
Товар вважається прийнятим по кількості - згідно з кількістю, зазначеній в видатковій накладній; по якості - згідно з сертифікатом якості.
При прийманні товарів за кількістю та якістю Сторони керуються Інструкцією про порядок приймання продукції виробничо-технічного призначення та товарів народного споживання за кількістю, затвердженого постановою Держарбітражу при Раді Міністрів СРСР від 15.06.1965 р № П-6, та Інструкцією про порядок приймання продукції виробничо-технічного призначення та товарів народного споживання за якістю, затвердженого постановою Держарбітражу при Раді Міністрів СРСР від 25.04.1966 р. № П-7 та іншими нормативними документами.
Перехід до Покупця права власності на товари, що поставляються за цим Договором, відбувається в момент приймання-передачі товарів.
Перехід ризиків випадкового пошкодження або випадкового знищення товарів відбувається в момент приймання-передачі товарів.
Витрати, які пов’язані з поставкою товарів, несе Постачальник.

6.ПРАВА ТА ОБОВ’ЯЗКИ СТОРІН

Покупець зобов’язаний:
1. Своєчасно та в повному обсязі сплачувати за поставлені товари;
2. Приймати поставлені товари згідно з умовами цього Договору;
Покупець має право:

6.2.1. Достроково розірвати цей Договір у разі невиконання зобов’язань Постачальником, повідомивши про це його у строк 14 календарних днів до запланованої дати розірвання шляхом направлення листа.

6.2.2. Контролювати поставку товарів у строки, встановлені цим Договором та вимагати здійснення поставки в строки, визначені цим Договором ;

6.2.3. Зменшувати обсяг закупівлі товарів та загальну вартість цього Договору залежно від реального фінансування видатків. У такому разі Сторони вносять відповідні зміни у Договір;

6.2.4. Не здійснювати розрахунок в разі неналежного оформлення документів, зазначених в п.5.4. цього Договору (відсутність печатки, підписів тощо);

6.2.5. Вимагати від Постачальника своєчасного, якісного виконання своїх обов’язків по цьому Договору;

6.3. Постачальник зобов’язаний:

6.3.1. Забезпечити поставку товарів у строки, визначені цим Договором;

6.3.2. Забезпечити поставку товарів, якість якого відповідає умовам, установленим р.2 цього договору;

6.3.3. Своєчасно та якісно виконувати свої обов’язки, передбачені цим Договором;

6.3.4. Надати Покупцеві податкову накладну в термін, визначений цим Договором;

6.4. Постачальник має право:

6.4.1. Своєчасно та в повному обсязі отримувати плату за поставлені товари;

6.4.2. На дострокову поставку товару;

6.4.3. У разі невиконання зобов’язань Покупцем Постачальник має право на дострокове розірвання цього Договору, повідомивши про це Покупця у строк 14 календарних днів до запланованої дати розірвання шляхом направлення листа.

7. ВІДПОВІДАЛЬНІСТЬ СТОРІН

7.1. У разі невиконання або неналежного виконання своїх зобов’язань за Договором Сторони несуть відповідальність, передбачену законами та цим Договором.

7.2. У разі невиконання або несвоєчасного виконання зобов’язань при закупівлі товарів Постачальник сплачує Покупцеві штрафні санкції у розмірі, визначеному цим Договором .

7.3. Види порушень та санкції за них, установлені Договором:

7.3.1. За несвоєчасну поставку / не поставку товарів Постачальник сплачує Покупцеві неустойку в розмірі 0,1 % від вартості несвоєчасно поставленого/ не поставленого товару за кожний день прострочення.

7.3.2. У разі прострочення виконання зобов’язань понад 3 дні Постачальник додатково сплачує Покупцеві штраф в розмірі 10% від вартості несвоєчасно поставлених або непоставлених товарів.

7.3.3. За поставку неякісних товарів Постачальник сплачує Покупцеві штраф в розмірі 10% від вартості таких товарів.

7.3.4. За ненадання Покупцеві податкової накладної в термін, визначений цим Договором, останній сплачує неустойку в розмірі понесених Покупцем витрат щодо сплати ПДВ відповідно до цього Договору.

7.3.5. Сплата санкцій, визначених цим Договору, не звільняє Постачальника від обов’язку виконання своїх зобов’язань по Договору та не позбавляє Покупця стягнути завдану цим невиконанням шкоду.

7.3.6. За ненадання Покупцю документів, надання яких передбачено п.5.4 цього Договору Постачальник сплачує Покупцю штраф в розмірі 1 % від ціни Договору.

8.ОБСТАВИНИ НЕПЕРЕБОРНОЇ СИЛИ

8.1. Сторони звільняються від відповідальності за невиконання або неналежне виконання зобов’язань за цим Договором у разі виникнення обставин непереборної сили, які не існували під час укладання Договору та виникли поза волею Сторін ) аварія, катастрофа, стихійне лихо, епідемія, епізоотія, війна тощо.

8.2. Сторона, що не може виконувати зобов’язання за цим Договором унаслідок дії обставин непереборної сили, повинна не пізніше ніж протягом 3 (трьох) днів з моменту їх виникнення повідомити про це іншу Сторону у письмовій формі.

8.3. Доказом виникнення обставин непереборної сили та строку їх дії є відповідні документи, які видаються Торгово-Промисловою Палатою України або іншого уповноваженого державного органу.

8.4. У разі коли строк дії обставин непереборної сили продовжується більше ніж 30 днів, кожна із Сторін в установленому порядку має розірвати цей Договір. У разі попередньої оплати Постачальник повертає Покупцеві кошти протягом трьох днів з дня розірвання цього договору.

9.ВИРІШЕННЯ СПОРІВ

9.1. У випадку виникнення спорів або розбіжностей Сторони зобов’язуються вирішувати їх шляхом взаємних переговорів та консультацій.

9.2. У разі недосягнення Сторонами згоди спори (розбіжності) вирішуються у судовому порядку.

10.СТРОК ДІЇ ДОГОВОРУ

10.1 Цей Договір набирає чинності з моменту підписання його уповноваженими представниками Сторін і скріплення печатками Сторін, і діє до 31 грудня 2011 року.

Цей Договір укладається і підписується в двох примірниках, що мають однакову юридичну силу.

11. МІСЦЕЗНАХОДЖННЯ ТА БАНКІВСЬКІ РЕКВІЗИТИ СТОРІН.

Постачальник

Покупець

__________________________________

(найменування)

________________________________________

(код ЄДРПОУ)

________________________________________

(юридична адреса)

_________________________________________

(місцезнаходження, якщо не відповідає юр.ад.)

________________________________________

(рахунок у банку)

________________________________________

(ІПН; № свідоцтво)

(підпис)

МП.

ВАТ „Полтаваобленерго”

м. Полтава, вул. Старий Поділ , 5

р/р 26009173285071

ПРУ КБ „Приватбанк”

МФО 331401,

Код ЄДРПОУ 00131819,

Свідоцтво про реєстрацію платника

ПДВ № 23931091,

ІПН: 001318116330

Голова правління

______________________

Фінансовий директор

________________________

МП.

ДОДАТОК 4

Основні технічні, конструктивні та інші вимоги до приладів для вимірювання електричних величин та іонізуючих випромінювань

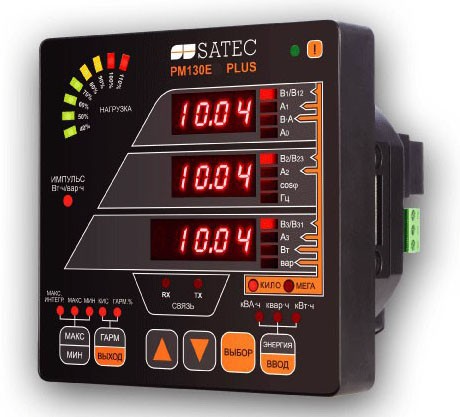

Багатофункціональний трифазний вимірювальний перетворювач SATEC PM 130E Plus (або аналог)

SATEC PM 130E Plus - призначений для трифазного вимірювання параметрів електроенергії: напруг, струмів, частоти, потужності, інтегрованої потужності, енергії, cosφ.

Технічні характеристики:

Габаритні розміри	114114109 мм
Монтажний отвір	92*92 мм
Вага	0,7 кг
Джерело живлення	- 88 - 290 В
	~85-264 B
	Можливе живлення від напруги, що вимірюється

Параметри, що вимірюються	Uab, Ubc, Uca, Ua, Ub, Uc, Ia, Ib, Ic, Io, Pa, Pb, Pc, P, Qa, Qb, Qc, Q, Sa, Sb, Sc, S, f, Wh, varh, VAh


Інші вимірювані величини	несиметрія напруг, %
	несиметрія струмів,%
	min, max значения U, A, S, P, Q, Io

Межа допустимої основної похибки вимірювань, %	Uij , Uax	±0,2
	I	±0,2
	Io	±0,5
	P	±0,3
	Q	±0,3
	S	±0,3
	f	±0,02
	Cos	±0,2
Порт зв’язку	RS-485
Протокол зв’язку	Modbus RTU
Швидкість передачі даних	до 115200 біт/с

Візуалізація	Відображення параметрів, що вимірюються, на світлодіодному дисплеї приладу, на екрані ПК


Програмування	- Вручну на лицьовій панелі приладу - за допомогою ПК (інтерфейс RS-485)


Час напрацювання на відмову	92000 год.

Стандартизація	ГОСТ Р 52323-2005 (МЭК 62053-22) ГОСТ Р 52320-2005 (МЭК 62052 11:2003)
Міжповірочний інтервал	8 років

Мегомметри ЭС0202/2Г (або аналог) призначені для вимірювання опору ізоляції електричних ланцюгів, не знаходяться під напругою. Це може бути опір ізоляції електричних і електронних приладів, установок, кабелів. Прилади не потребують операціях калібрування і установки нуля. Виконання приладів - пылебрызгозащитное. Захищені від перешкод змінного струму частотою 50, 60 Гц.

Основні технічні характеристики мегаомметра (мегомметра) - ЕСО-202/2Г(або аналога):

Клас точності	2,5
Межа допустимих значень основної відносної похибки	± 15% від вимірюваного значення
Діапазон измерени опору, МОм	0,1…10 1…10 10…100 100…1000 1000…10000
Вихідна напруги, В	500 ± 50 1000 ± 100 2500 ± 250
Час встановлення показань не перевищує, з	15
Час переривчастою роботи, хв.	1 -для вимірювання 2 -для паузи

Електроживлення: від вбудованого електромеханічного генератора.
(швидкість обертання рукоятки повинна бути 120...140 оборотів в хвилину)
Умови експлуатації ЭС0202/2Г:
- температура навколишнього повітря від -30 до +50 ° С;
- відносна вологість 90% при температурі +30 ° С.
Робоче положення - горизонтальне розташування площині шкали.
Габаритні розміри: 166х130х200 мм.
Маса: без комплекту шнурів, не більше 2,2 кг.

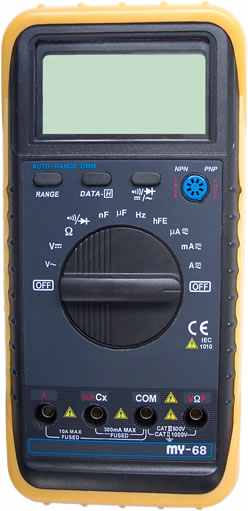

Технічна характеристика мультиметра: MY 68 (або аналог)

* Змінна напруга:

Діапазон	Роздільна здатність	Точність
400 mV	100 mkV	±±3%5D
4 V	1 mV	±1.2%±3D
40 V	10 mV	±1.2%±3D
400 V	100 mV	±1.2%±3D
750 V	1 V	±1.2%±8D

Діапазон робочих частот: 45 - 1000 Гц.
Вхідний опір 10 Мом .

* Постійна напруга:

Діапазон	Роздільна здатність	Точність
400 mV	100 mkV	±1%±10D
4 V	1 mV	±±0.5%2D
40 V	10 mV	±±0.5%2D
400 V	0.1 V	±±0.5%2D
1000 V	1 V	±±0.5%2D

Вхідний опір 10Мом . Для межі 400mV - 100Мом.

* Опір:

Діапазон	Роздільна здатність	Точність
400 ом	0,1 ом	±1.5%±3D
4000 ом	перший	±1.5%±3D
40 Ком	10 ом	±1.5%±3D
400 Ком	100 ом	±1.5%±3D
4 Мом	1 Ком	±1.5%±3D
40 Мом	10 Ком	±1.5%±3D

* Постійний струм:

Діапазон	Роздільна здатність	Точність
400 мкА	0.1 мкА	±±1,5%5D
4 мА	1 мкА	±±1,5%5D
40 мА	10 мкА	±1.5%±5D
400 мА	100 мкА	±1.5%±5D
4 А	1 мА	±±2%5D
10 А	10 мА	±±2%5D

* Змінний струм:

Діапазон	Роздільна здатність	Точність
400 мкА	0.1 мкА	±1.5%±8D
4 мА	1 мкА	±1.5%±8D
40 мА	10 мкА	±±1,5%8D
400 мА	100 мкА	±±1,5%8D
4 А	1 мА	±±2%8D
10 А	10 мА	±±2%8D

* Ємність конденсаторів:

Діапазон	Роздільна здатність	Точність
40 Мф	10 пФ	±3%±10D
400 Мф	100 пф	±5%±10D
4 мкФ	1 Мф	±5%±10D
40 мкФ	10 нФ	±5%±10D
мкФ 400	100 нФ	±5%±10D
4000 мкФ	1 мкФ	±5%±10D

* Вимірювання частоти:

Діапазон	Роздільна здатність	Точність
10 Гц	0.001 Гц	±±0.1%5D
100 Гц	0.01 Гц	0.1%±5D
1000 Гц	0.1 Гц	0.1%±5D
10 КГц	1 Гц	0.1%±5D
100 КГц	10 Гц	0.1%±5D
1000 КГц	100 Гц	0.1%±5D
10 МГц	1КГц	Тільки для оцінки.

D-одиниця молодшого розряду.

* Діодний тест.

* Звукова прозвонка з'єднання.

Габарити 189х91х31,5mm.
Вага:310g.
Харчування 9V 6F22

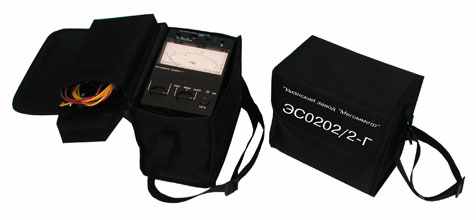

мегаомметр ЭСО 202/2 ТУ 25-7534.014-90 (або аналог)

Виконання мегаомметрів ЭСО 202 – бризко- та вологозахищене

/

Мегаомметри ЭС0202/ 1-Г, ЭС0202/ 2-Г призначені для виміру опору ізоляції різних електроустановок, що не перебувають під напругою.

Технічні характеристики:

Діапазони вимірів опору ізоляції, значення напруги на затискачах приладу наведені нижче:

Умовна позначка	Діапазон вимірів, Мом	Вимірювальне напруга, В
ЭС0202/ 2-Г	0-10000	500±50 1000±100 2500±250

Клас точності, виражений у вигляді відносної погрішності за ДСТ 8.401-80, 15.

Межі значень, що допускаються, основної відносної погрішності рівні ±15 % від вимірюваного значення.

Час установлення показань не перевищує 15 сек.

Режим роботи мегаомметрів переривчастий. Вимір – 1 хв, пауза – 2 хв.

Робоче положення - горизонтальне розташування площини шкали.

Живлення мегаомметрів здійснюється від вбудованого електромеханічного генератора. Швидкість обертання ручки генератора (120-144) про/хв.

Умови експлуатації:

- температура навколишнього повітря від мінус 30 °С до плюс 50 °С;

- відносна вологість повітря до 90 % при температурі плюс 30 °С.

Маса мегаомметра, не більш 2,2 кг.

Маса комплекту поставки, не більш 2,5 кг.

Габаритні розміри мегаомметрів (зі складеною ручкою електромеханічного генератора) - 150 мм х 130 мм х 200 мм.

Габаритні розміри сумки – 210 мм х 150 мм х 230 мм.

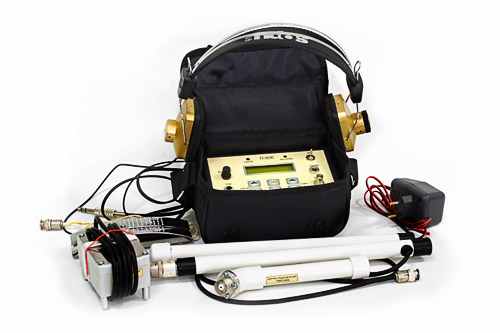

Приймач для пошуку місць пошкоджень у силових кабелях «П-806» (або аналог)

Призначення

Приймач П-806 – це сучасний пошуковий мікропроцесорний приймач, що відрізняється високою чутливістю й перешкодозахищеністю. Його конструкція дозволяє швидко й надійно виявляти переважну більшість видів пошкоджень у силових кабелях будь-якого типу.

Приймач П-806 призначений для:

Для пошуку траси, місць пошкоджень міжфазної ізоляції й глибини залягання високовольтних силових кабелів індукційним методом ( разом з генератором ГЗЧ-2500);
Для пошуку місць пошкоджень високовольтних силових кабелів акустичним методом ( разом з генератором акустичних імпульсів ГАУВ-5).
Для виявлення місць витоку ізоляції підземних кабелів електропостачання, що не мають металевої оболонки, потенційним методом за допомогою безконтактних потенційних датчиків ( разом з ссылка скрыта).
Для виявлення місць пошкоджень оболонки кабелю зі зшитого поліетилену ( разом з генератором ГЗЧ-2500).

Технічні дані

Частоти настроювання – 1024±1 Гц і 2048±2 Гц.
Чутливість до магнітного поля ( при відношенні сигналу / шум 6 дб), не більш 50 мкА/м.

Смуги пропущення в різних режимах роботи наведені в таблиці.

Режим	Смуга пропущення за рівнем -3 дБ, Гц	Смуга пропущення за рівнем -20 дБ, Гц
1024 Гц	9+1	10+2
2048 Гц	10+2	12+4
АКУСТ	100-1200	—

Навантаження – головні телефони опором 16 – 100 Ом.
Джерело живлення – 4 Ni-mh акумулятора напругою 1,2 У и ємністю 1,8 А/год.
Номінальна напруга живлення – 5 В.
Споживаний струм – від 30 до 130 мА.
Тривалість роботи без підзарядки – від 15 до 50 ч.
У приймачі є можливість оперативного контролю рівня заряду акумуляторів і величини вихідного сигналу.

Вольтметр Э545 ГОСТ 8711-78 (або аналог)

Вольтметр Э-545 електромагнітної системи на розтяжках зі стрілочним покажчиком призначений для вимірів сили змінного й постійного струму.
Заспокоєння приладу Э545 – повітряне.

Основні технічні характеристики вольтметра Э545:

тип вимірюваного напруги	постійне й змінне
клас точності	0,5
кінцеве значення I діапазону вимірювання, В	75
кінцеве значення II діапазону вимірювання, В	150
кінцеве значення III діапазону вимірювання, В	300
кінцеве значення IV діапазону вимірювання, В	450
кінцеве значення V діапазону вимірювання, В	600
область частот
нормальна, Гц	45-65
робоча, Гц	65-400
довжина шкали	112 мм
заміняє	Э531, Э515/1
маса	1,3 кг
габарити	140х195х105 мм

МІКРООММЕТР Ф 4104-М1 (або аналог)

Виконання приладу Ф4104 – бризко- та вологозахищеними

Мікроомметр Ф 4104-М1 призначений для виміру опору постійному струму і є аналогом приладів Ф415 і Ф410.

Принцип дії мікроомметра заснований на вимірі величини спадання напруги на вимірюваному опорі при проходженні через нього оперативного струму заданої величини.

Технічні характеристики:

Мікроомметр забезпечує вимір опору постійному струму на дванадцяти діапазонах: 0-100 мкОм, 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом, 0-10 Ом, 0-100 Ом, 0-1 кОм, 0-10 кОм, 0-100 кОм, 0-1 МОм, 0-10 МОм.

Класи точності за ДСТ 8.401 - 80:

4,0 на діапазоні 0-100 мкОм;

2,5 на діапазонах 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом;

1,5 на інших діапазонах.

Вимір індуктивних опорів з постійної часу не більш 50 мс.

Електроживлення мікроомметрів здійснюється:

- від мережі змінного струму напругою (220±22) В частотою (50±0,5) Гц, (60±0,5) Гц і вмістом гармонік до 5 %;

- від мережі змінного струму напругою (220±11) В частотою (400±10) Гц і вмістом гармонік до 5 %;

- від хімічних джерел (дев'ять елементів типу RL20, R20) постійного струму напругою (12 +3/-1,5) В.

Потужність, споживана від мережі змінного струму, не перевищує 4 ВА.

Струм, споживаний від хімічних джерел струму, не перевищує 120 мА.

Максимальний струм у вимірюваному опорі відповідає значенням, зазначеним нижче:

Діапазон вимірів	Струм у вимірюваному опорі, А		Тривалість імпульсу вимірювального струму, не більше, мс
Діапазон вимірів	Мін.	Макс.	Тривалість імпульсу вимірювального струму, не більше, мс
0-100 мкОм,0-1 мОм, 0-10 мОм	3	4	160
0-100 мОм, 0-1 Ом, 0-10 Ом	0,6	0,8	800
0-100 Ом, 0-1 кОм,0-10 кОм	0,6·10-3	0,8·10-3	постійний струм
0-100 кОм, 0-1 МОм, 0-10 МОм	0,6·10-6	0,8·10-6	постійний струм

Тривалість безперервної роботи не менше 8 год. Тривалість роботи від хімічних джерел струму визначається їхньою ємністю.

Умови експлуатації:

- температура навколишнього повітря від мінус 30 °С до плюс 50 °С;

- відносна вологість повітря до 95 % при температурі плюс 30 °С.

Маса, не більше:

- мікроомметра без хімічних джерел 2,0 кг;

- блок живлення 0,3 кг;

- сумка із приладдями 2,1 кг.

Габаритні розміри 305 мм х 125 мм х 155 мм.

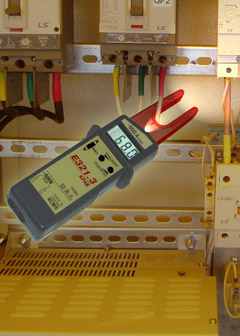

ЕЛЕКТРОВИМІРЮВАЛЬНІ (СТРУМОВІ, СТРУМОВИМІРЮВАЛЬНІ) ЦИФРОВІ Е321.3 (КРАБ) КЛІЩІ (або аналог)

Призначені для вимірів: діючих значень сили й напруги змінного струму. Унікальність конструкції полягає в тому, що кліщі не містять рознімного магнітопроводу. «Відкритий захват» струмового датчика полегшує проведення вимірів у важкодоступних місцях, де вимірювання звичайними кліщами сильно утруднене або взагалі неможливе.

Видєвимірюваної величини	Діапазон вимірів	Межі основної погрішності, що допускається, %	Діапазон частот, Hz	Номінальне значення щаблів квантування
Напруга змінного струму	0 – 200 В	±[1,5+0,6(Uk/Ux-1)]	45 – 55	0,1 В
	200 – 660 В			1 В
Сила змінного струму	0 – 200 А	±[2,0+1,0(Ik/Ix-1)]		0,1 А
	200 – 600 А			1 А
Максимальний діаметр охоплюваного проведення – 17 мм
Струм, споживаний від джерела живлення, не більш 4 мА, з підсвічуванням – не більш 25 мА
Технічні умови ТУ В 05717004.006-97 Госреєстр СІ України № В839-2008

Комплект Е115М (штанга + прилад ЕР-180) ТУ У 05717004.009-99 - прилад, ГОСТ 20494 и ТУ У 05717004.0010-2000 – штанги (або аналог)

Призначений для виміру на повітряних лініях електропередач 0,38 кВ:
- струму короткого замикання; - опору ланцюга " фаза-нуль"; - напруги ланцюга.
Склад комплекту:
- штанга оперативна Е115 (6 або 7 м) - 2 шт; - портативний багатофункціональний цифровий прилад ЕР180М.
Технічні характеристики:
- номінальна напруга ВЛ - 0,38 кВ; - довжина оперативних штанг 6±0,1м або 7±0,1м; - габаритні розміри штанг у чохлах не більш 2300х250х100 мм; - маса штанг (2 шт) не більш 7 кг; Габаритні розміри приладу при знятому щупі, мм 45 х 80 х 200 Габаритні розміри приладу із установленим щупом, мм 45х80х340 - маса приладу ЕР180М не більше 0,25 кг.
Діапазони вимірів:
опір ланцюга " фаза-нуль" струму короткого замикання напруги змінного струму	0,01 - 20,0 Ом 10-1999 А 180-250 В
Переваги:
- міцний пластмасовий корпус приладу з посиленою ізоляцією; - виключена можливість дотику оператора до струмопровідних частин комплекту в процесі вимірів; - контактуючий елемент - мідна плетінка, що адаптується до вимірюваного проводу.

Міст Р4833 ТУ № 25-04.3916-80 (або аналог)

Універсальний вимірювальний прилад Р-4833 (магазин опорів) призначений для виміру постійних ЭДС і напруг компенсаційним методом, виміру опорів мостовим методом. Використовується також у якості магазину опору для перевірки теплотехнічних приладів (автоматичних мостів і потенціометрів, логометрів, мілівольтметрів), у лабораторних і виробничих умовах. Міст Р4833 заміняє такі прилади, зняті з виробництва, як потенціометр ПП63, УПИП60М

Технічні характеристики моста постійного струму Р4833 (або аналог):

клас точності	0,05
межа виміру, мВ	0-111,10
Контур I	10 щаблів по 10 мВ; 10 щаблів по 1 мВ
Контур II	10 щаблів по 0,1 мВ; 10 щаблів по 0,01 мВ
межа виміру, мВ	0-111,10
Міст постійного струму
клас точності	0,1
межі виміру, Ом	10-4 — 106
Магазин опору
клас точності	0,02/1,5*10-1
діапазон показань, Ом	від початкового (<=0,015 ) до 1111,10
Значення декад, Ом	100; 10; 1; 0,1; 0,01
Джерело регульованого напруги
межа регулювання, мВ	-5,0...+100
межа регулювання, В	0,5 - 5
Живлення	від вбудованих батарей; мережа 220 В, 50 Гц
Габарити, мм	250х390х190
Маса	8 кг

Багатофункціональний трифазний вимірювач електричних параметрів в низьковольтних мережах Diris A20 (або аналог)

Diris A20 – призначений для вимірювання електричних параметрів в низьковольтних мережах з наступною індикацією на дисплеї приладу.

Габаритні розміри: 96*96*60 мм,

Монтажний отвір: 92*92 мм,

Вага: 0,4 кг,

Тип дисплея: рідкокристалічний з підсвіткою,

Джерело живлення: - від 110 до 400 В змінного струму 50/60 Гц,

- від 120 до 350 В постійного струму,

Мережі вимірювання: - трифазні 3- і 4-провідні,

- двухфазні 2-провідні,

- однофазні мережі,

Вимірювання напруги: - від 50 до 500 В змінного струму (фаза/фаза),

- від 28 до 289 В змінного струму (фаза/ноль),

Струм (середньоквадратичний) через трансформатор струму: - Первинний – до 9999 А,

- Вторинний – 5А,

Споживана потужність: < 0,6 ВА,

Допустиме безперервне перевантаження: 6 А,

Тимчасове перевантаження: 10*Iном./сек.,

Параметри, що вимірюються: Uab, Ubc, Uca, Ua, Ub, Uc, Ia, Ib, Ic, cosφ, f, Wh, varh,

Точність вимірювання:

струм – 0,2% від 10 до 110% Iном.,
напруга – 0,2% від 140 до 700 В змін. струму,
коефіцієнт потужності – 0,5% для 0,5
частота – 0,1% від 45 до 65 Гц,
активна енергія – клас точності 0,5S,
реактивна енергія – клас точності 1.

Стандартизація: IEC 62053-22 клас 0,5 S,

IEC 62053-23 клас 2,

IEC 60068-2-6-2g.

Струмовимірювальні кліщі РК120 (або аналог)

РК120 - призначені для вимірювання сили змінного струму (без розриву струмових кіл) та напруги змінного струму синусоїдальної форми частотою 50 та 60 Гц з номінальною напругою мережі 650 В.

Технічні характеристики:

Сила перемінного струму: 0-1,5/3/6/15/30/60/150/300 A,

Напруга змінного струму: 0-150/300/600 В,

Основна похибка при вимірюванні сили змінного струму: 2,5 %,

Основна похибка при вимірюванні сили постійного струму: 2,5 %,

Вхідний опір при вимірюванні напруги: 5 кОм/В,

Розмір шини, яку можна охватити: 50*30 мм,

Діапазон робочих температур: -20…+60 °С,

Габаритні розміри : 215*88*44 мм,

Маса: 0,6 кг.

Стандартизація: МИ 2159-91,

ГОСТ 8 497-83,

ГОСТ 8 217-87.

Конструктивні особливості: прилад має аретир вимірювального механізму, який дозволяє зафіксувати виміряне значення після зняття кліщів з вимірюваного дроту.

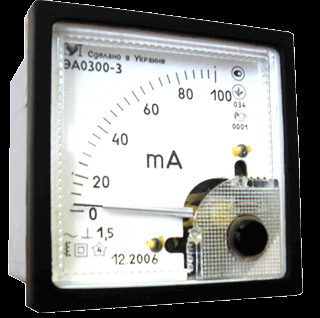

Мілімперметр змінного струму ЄА0300-3. (або аналог)

ЄА0300-3 - призначений для вимірювання змінного струму синусоїдальної форми частоти від 45 Гц до 65 Гц електроустановок енергетичних об’єктів .

Технічні характеристики:

Діапазон вимірювання струму: I = до 100 mA,

Спосіб включения:безпосередньо в вимірюваний ланцюг,

Клас точності: 1,5.

Розміри корпуса: 72*72 мм

Довжина шкали: не менш ніж 60 мм,

Маса: 0,2 кг,

Власне споживання приладу: 2,5 ВА (безпосереднього ввімкнення) та 0,6±0,2 ВА (ввімкнення з трансформаторами струму),

Опір ізоляції між корпусом та електричним ланцюгом приладу: не менше 40 МОм в звичайних умовах користування,

Допустима товщина щитів для кріплення приладу: 8 мм,

Середній наробіток на відмову: 10000 годин,

Строк служби: 10 років,

Стандартизація: ГОСТ 2261-94,

ГОСТ 8711-93,

ТУ У 31.2-00.226/06-009:2006.
