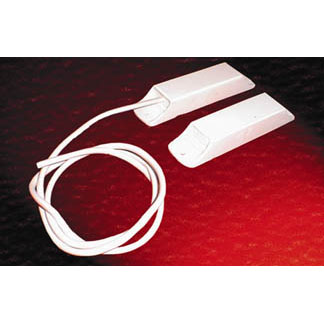

Ио-102-26 исп.03 "аякс"
Астра-511 (ио-409-25)
Принцип работы
3.2 Защита информации в квартире от наблюдения
4. Алгоритм работы системы ИТЗИ
Астра-511 (ио-409-25)
6. Анализ и выводы
Подобный материал:
ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ЧУВАШСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

им. И. Н. УЛЬЯНОВА


Технический институт


факультет Дизайна и компьютерных технологий


Кафедра компьютерных технологий


КУРСОВОЙ ПРОЕКТ


Дисциплина: Технические средства и методы защиты информации

Тема: Инженерно – техническая защита информационных систем


Чебоксары 2009 г.


Задание


Рассмотреть вопросы по ИТЗИ для заданной информационной системы, проект должен включать следующие аспекты:
  1. Анализ жилой квартиры в части физической защиты с построением структурной схемы
  2. Общая характеристика защищенности и критических уязвимостей
  3. Модификация (улучшение) средств ИТЗИ для жилой квартиры
  4. Оценка защищенности жилой квартиры
  5. Анализ, выводы и заключение


Рекомендуемая литература
  1. Торокин А. А. Инженерно-техническая защита информации: [учеб. пособие для вузов по специальостям в обл. информ. безопасности]
  2. В.А. Тихонов, В.В. Райх Информационная безопасность: концептуальные, правовые, организационные и технические аспекты. М.: Гелиос АРВ, 2006, 856 с.
  3. Домарев В.В. Защита информации и безопасность компьютерных систем. Киев, ДиаСофт, 1999. 470 с.
  4. Казарин О.В. Безопасность программного обеспечения компьютерных систем. М.: МГУЛ, 2003г. 212с.
  5. Громов В.И. Васильев Г.А. Энциклопедия безопасности
  6. Уокер Ф. Электронные системы охраны. Пер с англ. М. 1998.
  7. Автоматизированные системы. Защита от несанкционированного доступа к информации. Классификация автоматизированных систем и требования по защите информации. Руководящий документ Гостехкомиссии России, М.: ГТК РФ, 1992.
  8. Безопасность информационных технологий. Выпуск 1. М.: Госкоммитет РФ по высшему образованию, МИФИ. 1994.
  9. Безопасность информационных технологий. Выпуск 3. М.: Госкоммитет РФ по высшему образованию, МИФИ. 1995.
  10. Беляев Е.А. Становление и развитие государственной системы защиты инфомации. – Безопасность информационных трехнологий. Выпуск №3, 1995г. МИФИ.
  11. Безопасность информационных технологий. Выпуск 4. М.: Госкоммитет РФ по высшему образованию, МИФИ. 1994.
  12. Вопросы защиты информации №1, 1995.
  13. Герасименко В.А. Защита информации в автоматизированных системах обработки данных. В2-х кн. М: Энергоатомиздат, 1994.
  14. Средства вычислительной техники. Защита от несанкционированного доступа к информации. Показатели защищенности СВТ от YCL к инфомации. Руководящий документ Гостехкомиссии России, М.: ГТК РФ, 1992. 25 с.
  15. Термины и определения в области защиты от YCL к информации. Руководящий документ Гостехкомиссии России, М.: ГТК РФ, 1992.
  16. Андрианов В.И. и др. - Шпионские штучки и устройства для защиты объектов и информации: справочное пособие. - СПб: "Лань", 1996.
  17. Цвелюк Г. - Школа безопасности. - Москва: НПО "Образование", 1997.
  18. А также другие книги и статьи, в т.ч. материалы из компьютерной сети Интернет.



Методические указания


Ниже приводится образец выполнения курсового проекта


ОГЛАВЛЕНИЕ


Введение………………………………………………………………………………….3

1. Моделирование жилой квартиры как объекта защиты………………………..……4

1.1 Обоснование выбора квартиры как объекта защиты…...………….…….….4

1.2. Характеристика информации, защищаемой в квартире…………………....4

1.2.1. Виды информации в квартире……………… …………………………...4

1.2.2. Источники информации в квартире………….………………………….4

1.3. План квартиры как объекта защиты…………………………………………5


2. Моделирование угроз информации в квартире………………….…………….…..9

2.1. Моделирование угроз воздействия на источники информации………….9

2.2. Моделирование технических каналов утечки информации………………10


2.2.1. Моделирование оптических каналов утечки информации……………10

3. Нейтрализация угроз информации в квартире ………………………………...….11

3.1 Меры по предотвращению проникновения злоумышленника к источникам информации………………………………………………………………….…….11

3.2 Защита информации в квартире от наблюдения……………………….……16

4. Алгоритм работы системы ИТЗИ..…………………………………………………17

5. ТРИЗ…………………………………………………………………………………..18

6. Анализ и выводы………………………………………………………….…...…….19

Приложение 1…………………………………………………………………………...20

7. Литература……………………………………………………………………………20


Введение


В связи с тем, что в последнее время все чаще стали происходить квартирные кражи, проблема проектирования универсальной системы охраны жилья стала как никогда острой. Проектирование системы защиты, обеспечивающей достижение поставленных перед инженерно – технической защитой информации целей и решение задач, проводится путем системного анализа существующей и разработки вариантов требуемой. Построение новой системы или ее модификация предполагает:
  • определение источников защищаемой информации и описание факторов, влияющих на ее безопасность;
  • выявление и моделирование угроз безопасности информации;
  • определение слабых мест существующей системы защиты информации;
  • выбор рациональных мер предотвращения угроз, сравнение вариантов по частным показателям и глобальному критерию, выбор одного или нескольких рациональных вариантов, обоснование выбранных вариантов.



1. Моделирование жилой квартиры как объекта защиты


1.1 Обоснование выбора квартиры как объекта защиты


Выбор квартиры как объекта защиты обусловлен следующими факторами:

  1. В квартирах часто хранятся материальные ценности, данные и информация о ее хозяевах;
  2. Квартиру могут посещать как различные знакомые хозяев, так и совершенно посторонние лица;
  3. В квартире, как правило, размещаются различные радио - и электрические приборы, которые могут быть источниками побочных электромагнитных излучений и наводок;
  4. Почти в любой квартире, как правило, находится много элементов интерьера и мебели, в которой легко спрятать закладные устройства.

Наряду с документами в квартире часто хранятся ценные бытовые устройства и личные вещи жильцов, которые, несомненно, могут натолкнуть злоумышленников на их кражу. А, как правило, сама квартира часто остается без присмотра в течение длительного времени, пока жильцы на работе, что, несомненно, упрощает ее совершение. Большинство жилых домов находится в окружении различных строений, с которых возможно наблюдение внешнее наблюдение за жильцами с целью составления закономерностей в их поведении.

Так же, помимо злоумышленников, потери могут повлечь такие события как возгорание помещения и последующий за ним пожар.

Поэтому в наше время так необходимо обеспечить безопасность жилья в отсутствие самих жильцов.


1.2. Характеристика информации, защищаемой в квартире


1.2.1. Виды информации


В квартире могут находиться на различных носителях почти все виды информации, в том числе:
  • семантическая информация в документах, которыми пользуются жильцы или которые приносят знакомые жильцов;
  • семантическая речевая информации во время разговора жильцов друг с другом или другими лицами;

Основным видом информации в квартире является семантическая информация на документах жильцов.


1.2.2. Источники информации в квартире


Основными источниками информации в кабинете руководителя являются:
  • жильцы данной квартиры;
  • лица, посещающие квартиру;
  • документы, хранящиеся в столах.



Характеристика информации и ее источников дана в табл. 1

Таблица 1.

№ п/п

Вид информации в кабинете

Источник информации

Максимальная цена информации

Место нахождения источника информации в кабинете

1

Семантическая документация

Документы

Высокая

В шкафах, столах.

2

Семантическая речевая акустическая

Люди

Низкая

В комнатах квартиры.



При определении цены защищаемой в квартире информации используется качественная шкала с 5 градациями: очень высокая, высокая, средняя, низкая, очень низкая. Для конкретизации этих лингвистических значений уточняются граничные значения «очень низкая» и «очень высокая»:
  • очень высокая - цена информации, утеря которой может нанести жильцам большой ущерб;
  • очень низкая - цена информации, потеря которой не имеет последствий.


С учетом этого остальные значения цены информации принимают следующее градации:

  • высокая - цена информации, утечка которой может нанести жильцам большой ущерб или заметно ухудшить их финансовое положение;
  • средняя - цена информации, потеря которой может привести к существенным для жильцов финансово-экономическим потерям, но может компенсироваться;
  • низкая - цена информации, утечка которой приводит к малым потерям.



Информация и материальные ценности в квартире подвергается угрозам воздействия и утечки. Эти потенциальные угрозы существуют всегда, но возможность их резко возрастает, когда злоумышленник пытается проникнуть в квартиру или возникает очаг пожара.

1.3. План квартиры как объекта защиты


Квартира размещена на 2-м этаже 5-ти этажного кирпичного здания, примыкающего к тротуару улицы. Окна квартиры выходят на улицу. С одной стороны расположена проезжая часть. На противоположной стороне дома расположены жилые 5-ти этажные дома. Вход людей в квартиру осуществляется через подъезд, оборудованным домофоном.

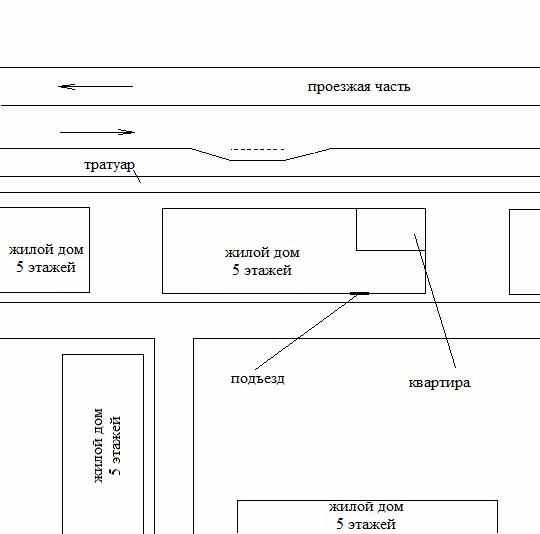

Рис. 1.1. Схема расположения.


Квартира имеет пять окна, выходящих на улицу, и входную дверь, ведущую в подъезд. Общая площадь квартиры составляет примерно 65 квадратных метров. Схематический чертеж варианта квартиры приведен на рис.1.2.

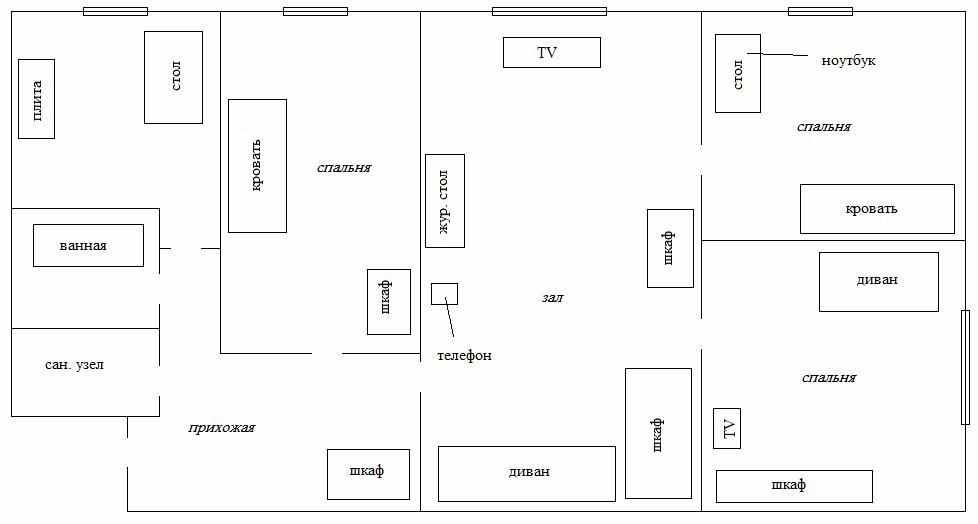

Рис. 1.2. Модель жилой квартиры


Для описания (моделирования) факторов, влияющих на защищенность информации в квартире, проводится его обследование. Модель помещения содержит 5 групп факторов:
  • Общая характеристика помещения;
  • Ограждения;
  • Предметы мебели и интерьера;
  • Радиоэлектронные средства и электрические приборы;
  • Средства коммуникаций.


Результаты обследования помещены в табл.1.2

Таблица 1.2.

№ п/п

Факторы влияния

Параметры

Примечание

1

2

3

4

1

Общая характеристика помещения

1.1

Этаж

2




1.2

Площадь, м2

65




1.3

Смежные помещения

справа – улица;

слева – жилая квартира;

вверху – жилая квартира;

внизу – магазин;





2

Ограждения

2.1

Стены

Наружная (спереди) – кирпичная толщиной 500 мм, на стене укреплены 4 чугунные батареи отопления, соединенные металлическими трубами с трубами в боковых стенах;

Смежная с соседней квартирой со стороны подъезда – кирпичная толщиной 400мм;










Смежная с соседней квартирой слева – кирпичная толщиной в 1 кирпич (400мм); имеются 2 вентиляционных отверстия;

Наружная (справа) – кирпичная толщиной 500 мм, на стене укреплена 1 чугунная батарея отопления,




2.2

Потолок

Железобетонная плита толщиной 400 мм, заклеенная обоями




2.3

Пол

Железобетонная плита толщиной 400 мм, покрытый ламинатом и ковролином




2.4

Окна

Количество – 5, двухрамные, обращенные на улицу, толщина стекла – 4мм.




2.5

Дверь

Усиленная металлическая с 3-мя замками.




3

Предметы мебели и интерьера

3.1

Шкаф книжный – 1 шт.

Дверцы стеклянные, на 6 полках книги и папки с документами




3.2

Стол приставной

Имеет под столешницей полку




3.3

Шкаф для одежды

Дверцы деревянные, полка для головных уборов




3.4

Столик под телевизор

1шт.




3.5

Плита

Плита для приготовления еды




3.6

Стол обеденный

1 шт.




3.7

Стол письменный

1 шт.




3.8

Стулья

Деревянные, 6 шт.




3.9

Журнальный столик

1 шт.




3.10

Ванная

1 шт.




3.11

Унитаз

1 шт.




3.12

Кровать 2-х местная

2 шт.




3.13

Диван для отдыха

2 шт.




4

Радиоэлектронные средства и электрические приборы




а) Основные

4.1

Компьютер

Состав: ноутбук, мышь, 2 динамика, на письменном столе




4.2

Телевизор 2 шт. и DVD

Для просмотра TV передач и фильмов




4.3

Телефон городской АТС

На журнальном столике




4.4

Вентилятор

На полу




4.5

Вторичные часы единого времени

На стене, смежной с приемной




4.6

Громкоговоритель оповещения

На стене, смежной с коридором




4.7

Настольная лампа

2 шт.




4.8

Люстра из 3 рожков

На потолке




4.9

Извещатели пожарные

1 шт. на потолке




5

Средства коммуникаций

5.1

Розетка электропитания

5 шт.




5.2

Телефонная розетка

1 шт., возле журнального стола




5.3

Электропроводка

Скрытая в стенах




5.4

Кабели телефонной линии

Наружные, на стене возле журнального стола




5.5

Кабель локальной сети ЭВМ

Витая пара, укрепленная на столе




5.6

Шлейф пожарной сигнализации

Наружный, на потолке и стене





2. Моделирование угроз информации в квартире


2.1. Моделирование угроз воздействия на источники информации


При моделировании угроз воздействия прогнозируются маршруты движения злоумышленника из нулевого состояния вне жилого дома к источникам информации в квартире, оцениваются параметры (вероятность и время реализации) отдельных участков маршрутов (дуг семантической сети). По ним оценивается ущерб и ранг угроз.

Способы проникновения злоумышленника в квартиру зависят от квалификации злоумышленника, модели объектов защиты и времени проникновения.

В данном сценарии рассматривается вариант проникновения квалифицированного злоумышленника.

Время проникновения целесообразно разделить на время, когда жильцы находятся внутри жилого помещения и на время, когда они отсутствуют. Время, когда жильцы дома характеризуется тем, что извещатели технических средств охраны на территории квартиры выключаются.

В такое время несанкционированное проникновение внутрь квартиры возможно через окна и дверь, например, когда жильцы спят. Хотя вероятность такого способа проникновения маловероятно, полностью исключить его нельзя.

Во внерабочее время проникновение злоумышленника в квартиру возможно через окно или дверь. Если злоумышленник имеет предварительную информацию о расположении и типах средств охраны, он может попытаться проникнуть в ее путем скрытного преодоления рубежей и зон безопасности. Возможные варианты проникновения злоумышленника в кабинет представлены в виде семантической цепи, обозначения которой соответствуют обозначениям на рис. 1.3.

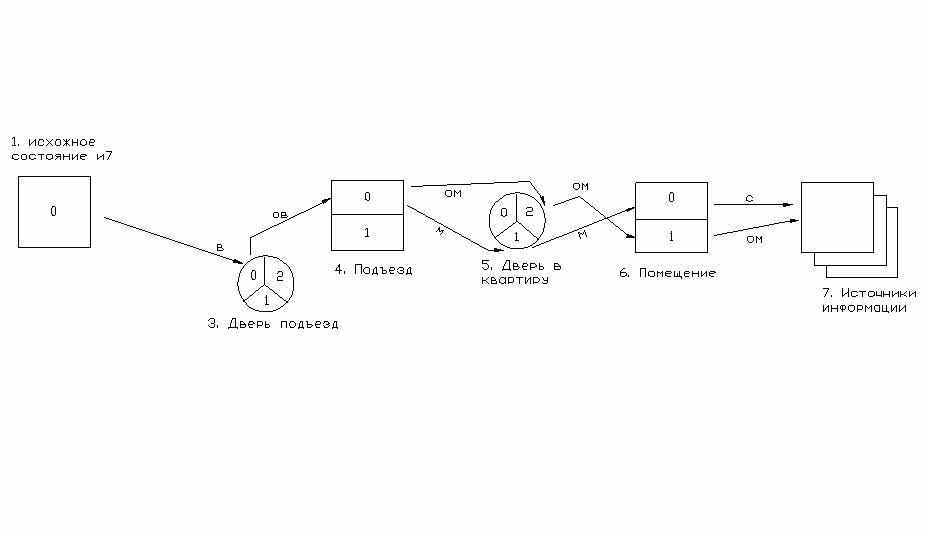

Рис.1.3. Графическая модель проникновения злоумышленника к источникам информации в квартиру.


Примечание. Градация вероятностей перехода: ом – очень малая, м – малая, с – средняя, в– высокая, ов- очень высокая.


2.2. Моделирование технических каналов утечки информации


Моделирование выявленных технических каналов утечки ин­формации предполагает определение показателей их угроз.


2.2.1. Моделирование оптических каналов утечки информации


Возможны следующие оптические каналы утечки:
  • объект наблюдения в квартире - окно квартиры (любое из 3-х) - окно проти­воположного дома - оптический прибор злоумышленника;
  • объект наблюдения в квартире - телевизионное закладное устройство - проводной или радиоканал - телевизионный приемник злоумышленника.

Вероятность обнаружения объектов наблюдения в квартире и их распознавания зависит от количества и информативности видовых демаскирующих признаков. Эти признаки добываются из изображения объекта наблюдения на сетчатке глаза, фотоснимке, фоточувствительной поверхности оптического приемника. Количество признаков зависит от:
  • разрешающей способности оптического приемника;
  • масштаба изображения относительно реального объекта.

Минимальные размеры элемента изображения объекта наблю­дения на светочувствительном элементе, наблюдаемого в виде точки, определяются как h = D / Rf, где D - дальность от светоприемника до объекта наблюдения, f - фокусное расстояние объектива оптического приемника.

В качестве технического средства наблюдения за объектами в квартире через его окна рассматривается фотоаппарат ФС-122 ("Фотоснайпер") с объективом Таир-30, фокусное расстояние которого равно 300 мм, а разрешающая способность объектива Ro =50 лин/мм. Такой фотоаппарат размещается в удобном для скрытного переноса портфеле типа «кейс». При использовании фотопленки с разрешающей способностью Rфп = 100 лин/мм разрешение фотоаппарата (объектива - пленка) R = 33 лин/мм. Для D = 50 м размеры элемента объекта, отображаемого на светочувствительном элементе в виде точки-пикселя, соответствующего h = 10 мм. Минимальные линейные размеры объекта, который можно распознать с вероятностью 0,9, составляют 5-6 см.

Наконец, возможность реализации угрозы наблюдения с помо­щью видео закладного устройства также мала, так как установка телевизионной камеры в квартире - целая разведывательная операция. Однако пренебрегать такой возможностью нельзя.

На основании этих результатов риск утечки информации при наблюдении можно оценить следующим образом:
  • семантической документальной информации - очень малый;
  • видовых признаках людей - средний;



3.Нейтрализация угроз информации в квартире


3.1 Меры по предотвращению проникновения злоумышленника к источникам информации


Поскольку проникновение злоумышленника возможно как через дверь так и через окна, то в период, когда жильцы будут отсутствовать, надо контролировать эти места на факт открытия. Для этого на дверь и окна устанавливается электроконтактный извещатель типа ИО-102-2 (СМК-1) или ИО-102-26 ИСП.03 "АЯКС".

Магнитоконтактные датчики [герконы] - это охранные извещатели, предназначенные для блокировки металлических дверей, гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и пр. Как и все магнитоконтактные датчики, охранные извещатели используют принцип замыкания контактов геркона при поднесении к нему постоянного магнита. В момент открывания дверей или перемещения заблокированных извещателями предметов магнитоконтактные датчики размыкают шлейф охранной сигнализации, передавая соответствующий сигнал на приемно-контрольный прибор.


ИО-102-2 (СМК-1) предназначен для поверхностного монтажа.



Евродизайн

Крепление на винтах

Цвет: белый. Другие цвета - по согласованию

Длина выводов: 170 мм, более по согласованию

Выводы из многожильного провода в полихлорвиниловой изоляции, сечение жилы 0.2 мм2.

Расстояние срабатывания макс.: 10 мм

Материал корпуса: полистирол УПМ-0508

Технические характеристики

Коммутирующий элемент: сухой геркон

Коммутируемое напряжение: 0,05 -72В

Коммутируемый ток: 0.0001 -0,25 A

Коммутируемая мощность, макс.: 10 Вт

Выходное сопротивление датчика : 0,5 Ом

Электрическая прчность изоляции, мин: 500 В эфф / 700 В пост.

Число срабатываний извещателя, не менее: 106 в режиме 30В-0,25А

Вибрационные нагрузки: (10–35 Гц ) 0,5g

Диапазон рабочих температур: -50°С...+50°C

Срок службы: не менее 8 лет

Цена 16.21 руб.


ИО-102-26 ИСП.03 "АЯКС"



Особенности: с внутренним разъемом, нормально разомкнутый.

Извещатели охранные точечные магнитоконтактные ИО 102-26 предназначены для блокировки стальных ворот, железнодорожных контейнеров, ангаров, и других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.

Контакты извещателя при работе на металлических поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика: на расстоянии 25 мм и менее (для изделий 00, 01, 04, 06), на расстоянии 12 мм и менее (для изделий 02, 03, 05, 07), и в разомкнутом (не переключенном) состоянии на расстоянии 70 мм и более.

Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.

Основные технические данные

Коммутируемый ток: от 0,001 до 0,5 А.

Коммутируемое напряжение: от 0,02 до 72 В

(макс. коммутируемая мощность не более 10 Вт).

Габаритные размеры:

датчика 130х30х20; магнита 130х30х20.

Масса не более:

датчика 0,1 кг; магнита 0,15 кг.

Диапазон температур: от -50 до +50 °С.

Относительная влажность: 98% при 35 °С.

Переходное сопротивление замкнутых контактов: не более 0,5 Ом

Цена 90 руб.


Из вышеперечисленных характеристик, можно сделать вывод, что целесообразнее использовать ИО-102-26 ИСП.03 "АЯКС" на входной металлической двери, а ИО-102-2 (СМК-1) на окнах, потому что его характеристики позволяют устанавливать его только на неметаллических поверхностях.

Учитывая небольшую площадь комнат целесообразно применить несколько инфракрасных пассивных извещателей типа АСТРА-511 (ИО-409-25)

Назначение

Обнаружение проникновения в охраняемое пространство закрытого помещения и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Принцип работы

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и четырехплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле.

ИК пассивный датчик, объемный, 12х12м, микропроцессор, четырехплощадочный пироприемник, повышенная устойчивость к животным (до 5кг), от -30 до +50°С



Особенности


- отсутствие реакции на перемещение мелких животных (до 5 кг);

- объемная зона обнаружения (линза - "стандарт ");

- микропроцессорный анализ сигнала;

- четырёхплощадочный пироэлектрический детектор;

- дискретная регулировка обнаружительной способности;

- повышенная устойчивость к электромагнитным помехам;

- антисаботажная зона;

- оптоэлектронное реле;

- температурная компенсация;

- широкий диапазон рабочих температур;

- устойчивость к внешней засветке не менее 6500 лк;

- режим "память тревоги”;

- контроль вскрытия корпуса;

- контроль напряжения питания.


Технические данные

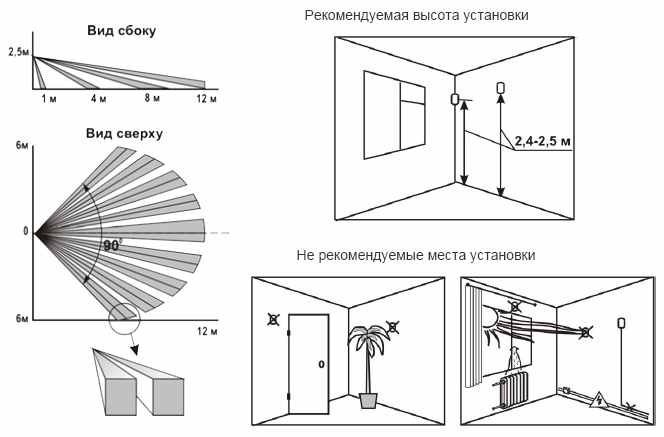

дальность действия извещателя, м 12

угол зоны обнаружения в горизонтальной плоскости,° 90

рекомендуемая высота установки, м 2,3÷2,5

напряжение питания, В 9,5÷15

потребляемый ток, мА, не более 15

условия эксплуатации:

температура,°С от - 30 до + 50

относительная влажность воздуха

без конденсации влаги до 95% при +35°С

 Цена : 653.30 руб.


Информативность


- "выход извещателя на рабочий режим";

- "норма";

- "тревога";

- "тревога в режиме "память тревоги";

- "напряжение питания ниже допустимого";



В качестве устройства, регистрирующего сигналы от датчиков, используется охранный прибор Гранит-8.



ППКОП Гранит-8 предназначается для охраны различных объектов, оборудованных электроконтактными, токопотребляющими охранными и пожарными извещателями.

Гранит-8 работает совместно с различными коммуникаторами, позволяющими передавать информацию на ПЦН по телефонной линии ГТС или мобильной сети стандарта GSM. В качестве коммуникаторов используются терминал Siemens TC35i и автодозвонный модуль.

Особенности Гранит-8:

Гранит-8 позволяет подключить 8 шлейфов сигнализации (ШС), которые могут быть как охранными, так и пожарными.

Контролирует состояние ШС по величине его сопротивления.

Может работать по одной из десяти встроенных тактик применения. Тактика работы прибора выбирается с помощью установленных на плате перемычек.

Для защиты от несанкционированного управления прибором предусмотрена электромеханическая блокировка органов управления режимами работы.

Передача сигналов тревоги на ПЦН осуществляется независимо от вида питания разрывом линий ПЦН, с помощью контактов реле.

При отсутствии напряжения в сети обеспечивается автоматический переход на питание от резервного источника постоянного тока.

Для предотвращения преждевременного выхода аккумулятора из строя в приборе предусмотрено его автоматическое отключение при разряде до уровня 10,5 ± 0,4 В.

Предусмотрена совместная работа с извещателями, питающимися от ШС, с напряжением питания 10-25 В.

Корректная работа с ИПР (извещатель пожарный ручной).

Может работать с интеллектуальным оповещателем "Призма-200 И".

Раздельная постановка на охрану (снятие с охраны) всех шлейфов сигнализации.

Применение супрессоров в каждом ШС повышает надежность прибора.

Основные сведения:

ППКОП Гранит-8 может выдавать 9 видов извещений:

"Норма" - передается замкнутым состоянием контактов реле ПЦН;

"Тревога" - при срабатывании извещателя в охранном ШС;

"Внимание" - при срабатывании одного извещателя в пожарном ШС;

"Пожар" - при срабатывании двух извещателей в пожарном ШС;

"Неисправность" - при коротком замыкании или обрыве пожарного ШС;

"Сеть" - при наличии напряжения в сети;

"Резерв" - при переходе прибора на питание от аккумулятора;

"Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;

"Вскрытие" - при попытке снять крышку прибора.

С помощью электронных ключей Touch Memory возможно осуществлять групповую постановку на охрану (снятие с охраны) ШС. В комплекте с прибором поставляются уже запрограммированные электронные ключи: мастер-ключ и два ключа охраны, помеченные соответственно "М", "О1" и "О2". Мастер-ключ необходим для программирования ключей охраны. Ключ охраны "О1" осуществляет управление шлейфами сигнализации с первого по четвертый, а ключ "О2" - с пятого по восьмой.

По первому охранному ШС обеспечивается постановка на охрану по тактике с "закрытой дверью" или "открытой дверью". В первом случае режим охраны включается по истечении 60 сек. после постановки первого ШС на охрану. При постановке на охрану по тактике "открытая дверь", дверь должна быть открыта и после ее закрывания прибор встает на охрану по первому ШС.

При нарушении первого охранного ШС сигнал тревоги задерживается на 15 сек., оставляя возможность снятия данного ШС с охраны. При нарушении других охранных ШС звуковой оповещатель включается без задержки.

При использовании ШС как пожарного, режим охраны включается без задержки.

Технические характеристики

Информационная ёмкость (кол-во шлейфов) 8

Информативность (кол-во видов извещений) 9

Напряжение на входе ШС при номинальном сопротивлении шлейфа 19,5 ± 0,5 В

Суммарная токовая нагрузка в шлейфе в дежурном режиме не более 1,5 мА

Ток потребления по выходу ൔ В" для питания извещателей, не более 250 мА

Регистрируются нарушения шлейфа длительностью более 350 мс

Не регистрируются нарушения шлейфа длительностью менее 250 мс

Диапазон рабочих температур -30...+50 °С

Относительная влажность воздуха при +40°С, не более 90%

Мощность, потребляемая от сети, не более 15 ВА

Ток потребления от аккумулятора в дежурном режиме, не более 200 мА

Масса без аккумулятора, не более 2,5 кг

Габаритные размеры 285х210х80 мм

Срок службы не менее 10 лет.

Цена 1621 рубль.


3.2 Защита информации в квартире от наблюдения


Для защиты информации от наблюдения применяют методы энергетического скрытия путем увеличения затухания среды распространения. Для прекращения функционирования оптического канала утечки информации «окно квартиры – окно противоположного жилого дома» можно применить следующие меры:
  • Шторы на окна;
  • Жалюзи;
  • Тонированные пленки на стеклах.

Шторы – традиционные средства для предотвращения скрытного наблюдения через окна, но они существенно ухудшают естественную освещенность комнат и накапливают пыль.

Тонированные пленки на стеклах исключают возможность наблюдения за объектами защиты, незначительно уменьшают освещенность комнат, но позволяют легко выявить окна помещений с повышенными требованиями к безопасности информации, что из-за соображений скрытности защиты делать не следует. Для обеспечения скрытности защиты применять пленку надо на всех окнах, по крайней мере, этажа, а лучше здания, что в нашем случае практически не представляется возможным.

Наиболее приемлемый вариант защиты – применение жалюзи на окна. Они не только исключают возможность наблюдения через окно, но и эффективны по основному назначению - защите от солнечных лучей.

Но из соображений эстетического характера и дизайна самого помещения целесообразнее применить в данном случае шторы. Они гармонично впишутся в интерьер комнат и не вызовут лишних подозрений.


4. Алгоритм работы системы ИТЗИ


Защита информации от наблюдения:

  • Шторы на окна;


Меры по предотвращению проникновения злоумышленника:

  • Для предотвращения проникновения злоумышленника используется электронная охранная система состоящая из: набора датчиков и контрольной панели. Охранная система включается при подаче питания. При этом система находится в дежурном режиме. В режим охраны она переходит при нажатии соответствующих клавиш на контрольной панели. Момент перехода ограничивается задержкой по времени в 30сек, для выхода людей из помещений.
  • Для контроля двери используется датчик на основе геркона, который работает на размыкание. Сигнал о размыкании цепи идет на контрольную панель.
  • Для контроля помещений используется извещатель инфракрасный пассивный АСТРА-511 (ИО-409-25) Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле, которое идет на вход контрольной панели.
  • Сигнал о размыкании цепи приходит с любого из датчиков на вход контрольной панели, которая в свою очередь переходит в режим "Тревога". В этом режиме включается акустический извещатель (сирена).
  • Имеется задержка 30сек. на срабатывание тревоги от датчика двери (для того, чтобы при начальник или секретарша могли отключить всю систему не вызывая сигнала тревоги). Отключение производится путем нажатия соответствующих клавиш на контрольной панели.


Расчеты

  • Вероятность попытки добыть информацию, в том числе путем проникновения к источнику, зависит от соотношения цены до­бытой информации и затрат злоумышленника на ее добывание. Вероятность принятия злоумышленником решения на проникнове­ние близка к нулю, если цена информации меньше или соизмерима с затратами на ее приобретение. При превышении цены над затратами эта вероятность возрастает. Так как вероятность не может превысить 1, то зависимость вероятности попытки несанкционированного доступа злоумышленника от соотношения цены информации Сци над затратами Сзз можно аппроксимировать выражениями: Рву = 0 при условии Сци/Сзз< 1 и Рву=1 - ехр(1- αвуСци/ Сзз), если Сци/Сзз> 1, где αву - коэффициент, учитывающий степень роста зависимости вероятности Р от соотношения Сци/Сзз.
  • Такая математическая модель достаточно хорошо согласуется с логикой принятия решения злоумышленником на осуществление операции по добыванию информации. Действительно, ког­да Сци<Сзз, то Р = О, затем при увеличении этого соотношения более 1 вероятность попытки проникновения сначала медленно, а затем более существенно возрастает, а при существенном росте соотношение цены и затрат монотонно приближается к 1.
  • Сци = 52000 руб.
  • Сзз = 4000 руб.
  • Так как Сци/Сзз = ~13 > 1
  • Рву=1 - ехр(1- αвуСци/ Сзз) = 1 - ехр(1-0,4*13) = 1- ехр (1-5,2) =1-0.22 = 0.78
  • Вероятность проникновения к источнику информации при условии принятия решения злоумышленником на проведение операции (возникновения угрозы) зависит от уровня защищен­ности источника информации, времени реакции сил нейтрализации, квалификации злоумышленника и его технической осна­щенности. В интегральном виде эта вероятность определяется вероятностями обнаружения Роз и необнаружения Рнз вторжения злоумышленника системой защиты информации и соотношением времени задержки злоумышленника τзз и времени реакции систе­мы защиты τрс. Так как при τзз<< τрс вероятность проникновения близка к 1, а при противоположном соотношении времен близка к О, то вероятность проникновения злоумышленника Рпз в первом приближении удобно аппроксимировать экспоненциальной фун­кцией Рпз = Рнз + Роз ехр(- βпз τзз/ τрс ), где βпз - коэффициент, учитывающий уровень защищенности квартиры.
  • Рпз = Рнз + Роз ехр(- βпз τзз/ τрс ) = 0.2 + 0.8 ехр (0.2*2/10)= 0.2+0.8*1 = 1
  • С учетом этих моделей вероятность угрозы воздействия мож­но оценить по формуле:
  • Рув = Рву * Рпз = [1 - ехр(1- αвуСци/ Сзз)] [Рнз + Роз ехр(- βпз τзз/ τрс )] =1*0.78=0.78 при Сци /Сpp > 1.

  • Рассчитаем вероятность проникновения злоумышленника в квартиру, в которой установлена данная система охраны:
  • Рву=1 - ехр(1- αвуСци/ Сзз) = 1 - ехр(1-0,4*5,71) = 1- ехр (-1) =1-0.53 = 0.47
  • Рпз = Рнз + Роз ехр(- βпз τзз/ τрс ) = 0.1 + 0.9 ехр (-1*0,8)= 0.1+0.9 ехр (-0,8)= 0,1+0,9*0,8 =0,1+0,72=0,82
  • Рув = Рву * Рпз = [1 - ехр(1- αвуСци/ Сзз)] [Рнз + Роз ехр(- βпз τзз/ τрс )] = 0.47*0.82 = 0.39
  • Из приведенных выше вычислений можно сделать вывод, что при установлении охранной системы, вероятность проникновения злоумышленника значительно меньше, чем без нее.



5. ТРИЗ


ТРИЗ— теория решения изобретательских задач, основанная Генрихом Сауловичем Альтшуллером и его коллегами в 1946 году, и впервые опубликованная в 1956 году[1] — это технология творчества, основанная на идее о том, что «изобретательское творчество связано с изменением техники, развивающейся по определенным законам» и что «создание новых средств труда должно, независимо от субъективного к этому отношения, подчиняться объективным закономерностям». [1] Появление ТРИЗ было вызвано потребностью ускорить изобретательский процесс, исключив из него элементы случайности: внезапное и непредсказуемое озарение, слепой перебор и отбрасывание вариантов, зависимость от настроения и т. п. Кроме того, целью ТРИЗ является улучшение качества и увеличение уровня изобретений за счёт снятия психологической инерции и усиления творческого воображения.


Основные функции и области применения ТРИЗ:
  • решение изобретательских задач любой сложности и направленности;
  • прогнозирование развития технических систем;
  • развитие творческого воображения и мышления;
  • развитие качеств творческой личности и развитие творческих коллективов.


ТРИЗ не является строгой научной теорией. ТРИЗ представляет собой обобщенный в абстрактной форме опыт изобретательства и развития науки и техники.

В результате своего развития ТРИЗ вышла за рамки решения изобретательских задач в технической области и сегодня использутся в нетехнических областях (бизнес, искусство, педагогика, политика и др.).

В данном курсовом проекте были использованы следующие принципы ТРИЗ:
• принцип дробления – разделение объекта на независимые части;
• принцип вынесения – выделение нужной части;
• принцип предварительного действия – выполнение заранее требуемого действия, хотя бы частично.


6. Анализ и выводы


В ходе выполнения данного курсового проекта, мы рассмотрели и изучили различные типы охранных устройств, их отличия, принципы работы, основные характеристики. Рассмотрели на конкретном примере (охрана жилой квартиры) различные типы угроз и соответственно меры по борьбе с ними. Провели подробный анализ представленных на рынке охранных устройств и датчиков. Рассмотрели и смоделировали возможные сценарии угроз и на основе всех данных спроектировали эффективную и рациональную, с точки зрения материальных вложений, охранную систему.


7. Список используемой литературы

  1. Торокин А.А. Инженерно – техническая защита информации: учебн. Пособие для студентов, обучающихся по специальностям в обл. информ. Безопасности. – М.: Гелиос APB,2005
  2. Интернет ресурс bmstu.ru.
  3. Ф. Уокер. Электронные системы охраны.
  4. В.С.Лаврус. Охранные системы.
