§ 62. Классификация теплообменных аппаратов
Теплообменными аппаратами (теплообменниками) называют устройства, предназначенные для передачи теплоты от одной среды к другой при осуществлении различных тепловых процессов (например, нагревания, охлаждения, кипения, конденсации). Жидкие среды, воспринимающие или отдающие теплоту, именуют горячими или холодными теплоносителями.
По принципу действия теплообменные аппараты разделяются на поверхностные (рекуперативные и регенеративные), в которых тепловой перенос осуществляется с использованием разделяющих поверхностей и твердых тел, и смесительные, процессы нагревания и охлаждения в которых происходят при непосредственном контакте теплоносителей.
В рекуперативных теплообменниках горячий и холодный теплоносители перемещаются одновременно, а теплота непрерывно передается через разделяющую их стенку.
Регенеративными (регенераторами) называются теплообменные аппараты, в которых теплоносители попеременно соприкасаются с поверхностью так называемой насадки, аккумулирующей теплоту от горячего теплоносителя и отдающей ее холодному теплоносителю. Таким образом, для регенераторов характерен нестационарный теплообмен.
В зависимости от агрегатного состояния теплоносителей рекуперативные теплообменники классифицируются на газогазовые, газожидкостные, парогазовые, па-рожидкостные и жидкостножидкостные. В основу классификации рекуперативных теплообменников может быть также положен способ компоновки теплопередаю-щей поверхности или ее конфигурация: теплообменники типа «труба в трубе», кожухотрубчатые, с прямыми трубками, змеевиковые, пластинчатые, ребристые.
По относительному движению потоков теплоносителей теплообменники делят на прямоточные, противоточ-ные и со смешанным током.
В особую группу выделяют теплообменные аппараты с внутренними источниками теплоты, отвод которой осуществляется одним теплоносителем. Примером таких теплообменников могут служить электронагреватели, ядерные реакторы и др.
В связи с широким использованием теплообменников в различных областях техники возросло число их наименований, определяемых спецификой работы этих устройств. Так, встречаются парогенераторы, экономайзеры, воздушные калориферы, конвекторы, холодильники, конденсаторы, градирни, испарители, скрубберы, охладители выпара и т. д. Но несмотря на различное функциональное назначение этих аппаратов, методика теплового расчета является для них общей.
§ 63. Тепловой расчет рекуперативных теплообменников
При проектировании новых теплообменных аппаратов необходимо выполнить конструкторский тепловой расчет, целью которого является определение площади поверхности теплообмена, обеспечивающей передачу заданного количества теплоты от одного теплоносителя к другому. Для выявления возможности использования имеющихся аппаратов в тех или иных целях производят поверочный тепловой расчет, определяя конечные температуры теплоносителей t"г и t"x и количество переданной теплоты.
Основными расчетными уравнениями, записанными в дифференциальной форме, являются уравнение теплопередачи для элемента площади поверхности теплообмена dF:

и уравнение теплового баланса:

где Мг, Мх — массовые расходы горячего и холодного теплоносителей, кг/с; hг, hx — энтальпии теплоносителей, кДж/кг; dQпот — потери в окружающую среду, кВт.
В общем случае температуры теплоносителей в теплообменнике изменяются, изменяется и температурный
напор t = tг— tx. В расчетах используется среднее по всей площади поверхности теплообмена значение температурного напора tcp. В этом случае уравнение теплопередачи (17.1) записывается в виде (k=const):

Удельные изобарные теплоемкости ср теплоносителей зависят от температуры. Если использовать среднее значение изобарной теплоемкости в интервале температур от t' (вход) до t" (выход) и пренебречь потерями теплоты в окружающую среду Qпот, то уравнение (17.2) преобразуется

Произведение Mcp является полной теплоемкостью массового расхода теплоносителя в единицу времени и измеряется в Вт/К. Эта величина часто называется водяным эквивалентом.
Уравнение (17.4) при введении в него полных теп-лоемкостей W примет вид:

или

Соотношение (17.6) может быть записано для элемента площади поверхности теплообмена dF: Wx/Wг= =dtг/dtx.
Таким образом, отношение изменения температур теплоносителей обратно пропорционально отношению полных теплоёмкостей массовых расходов. На характер изменения температур теплоносителей вдоль по-верхности теплообмена, а значит и на температурный напор, значительное влияние оказывает схема движе-ния (рис. 17.1). При прямоточной схеме теплоносители движутся параллельно и в одном направлении (рис. 17.1,а). При параллельном, но противоположном направлении движения теплоносителей схема называется противотоком (рис: 17.1,6). Если теплоносители движутся во взаимно перпендикулярных направлениях, то схема их движения называется перекрестным током (рис. 17.1,в). На практике приходится осуществлять и более сложные схемы движений: многократный перекрестный ток, одновременный прямоток и противоток

(рис. 17.1,г) и т. д. При этом один или оба потока могут перемешиваться по своему сечению или же протекать по изолированным каналам.
На рис. 17.2 изображены характерные кривые изменения температуры вдоль поверхности теплообмена F для прямотока и противотока в зависимости от соотношений полных теплоемкостей Wг и Wx. На графиках, как следует из уравнения (17.6), меньшее изменение температуры получается для того теплоносителя, у которого полная теплоемкость массового расхода больше.
В случаях, когда один из теплоносителей имеет постоянную температуру (кипение жидкости или конденсация пара), прямоток и противоток равнозначны и среднее значение температурного напора не зависит от схемы движения потоков.
Рассмотрим теплообменный аппарат, работающий по противоточной схеме. Характер изменения темпера-
тур теплоносителей в этом теплообменнике показан на рис. 17.3.
При передаче теплоты dQ через элемент площади поверхности dF температура горячего теплоносителя снижается

а холодного возрастает на величину

Так как


Считая коэффициент теплопередачи k постоянным вдоль всей поверхности нагрева, интегрируем уравнение

или


Если сравнить уравнение (17.8) с уравнением (17.3), то получаем

Обычно при расчете теплообменников формула (17.9) используется в виде

где tб и tм — наибольшая и наименьшая разности температур для данного теплообменного аппарата.
В формулу (17.10) введена поправка t учитывающая снижение среднего температурного напора для

теплообменников с перекрестным и смешанным токами по сравнению с теплообменниками с противотоком. Величина t зависит от значений вспомогательных характеристик P=(t"x—t'x)/(t'г-t''г) и R=(t'г—

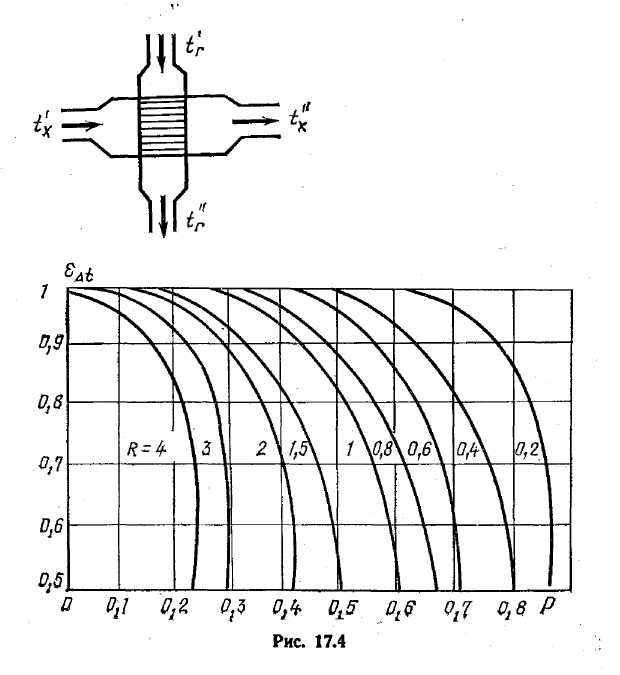

На рис. 17.4 представлены кривые, позволяющие определить поправку t для теплообменника, у которого схема движения теплоносителей более сложна, чем противоток и прямоток.
Рассчитанная по формуле (17.10) средняя разность температур называется среднелогарифмическим температурным напором и применяется для различных схем аппаратов при постоянстве массовых расходов теплоносителей.
Вместо среднелогарифмического температурного напора в расчетах может быть использован среднеарифметический напор

если tб/tм<1,7, что обеспечивает погрешность в сторону увеличения tср не более чем на 3 %.
Определение коэффициента теплопередачи k для теплообменных аппаратов является важным и ответственным моментом расчета. При осреднении величины k по поверхности теплообмена требуется тщательный учет изменения температур теплоносителей и геометрической конфигурации поверхности теплообмена.
Наиболее распространенными в теплообменниках являются трубные цилиндрические поверхности. Формулы для расчета коэффициента теплопередачи в этом случае несколько громоздки. Если стенка трубы не очень толста (dнар/dвн<1,5), то с достаточной точностью используются формулы, полученные для плоской стенки.
В процессе эксплуатации поверхность нагрева покрывается слоями накипи, сажи, золы и т. д., что создает дополнительные термические сопротивления теплопроводности, уменьшающие тепловой поток от горячего теплоносителя к холодному. Естественно, что при этом возрастает и гидравлическое сопротивление тепло-обменного аппарата.
Если для простоты расчета пренебречь влиянием слоев загрязнений, то полное термическое сопротивление теплопередаче можно записать в следующем виде:
при отнесении теплового потока к единице площади полной поверхности теплообмена Fг на стороне горячего теплоносителя

при отнесении теплового потока к единице площади полной поверхности теплообмена Fx на стороне холодного теплоносителя

Под площадью полной поверхности подразумевается площадь тепловоспринимающей или теплоотдающей поверхности, омываемая горячим или холодным теплоносителем и включающая в себя площади ребер и любой другой развитой поверхности. Площадь поверхно-
сти F соответствует средней площади основной или так называемой первичной поверхности, которая является базой для устройства на ней ребер, турбулизаторов и т. д., используемых для интенсификации теплоотдачи.
Если дополнительная развитая поверхность отсутст
вует и теплообменник изготовлен, например, из гладко-
стенных труб, то F=(Fг+Fx)/2 и в этом случае коэф
фициенты эффективности полных поверхностей теплооб
мена ог и ох равны 1, .
Если же поверхность теплообмена дополнительно развита, например оребрена, то из-за снижения температуры поверхности ребер по сравнению с температурой основной поверхности коэффициент эффективности развитой поверхности снижается.
Эффективность полной поверхности теплообмена можно рассчитать так:
где p — эффективность

Коэффициенты теплопередачи г и х рассчитываются по формулам, приведенным в гл. 15, а также в § 61.
§ 64. Расчет конечных температур теплоносителей
Для уже спроектированного или находящегося в эксплуатации теплообменного аппарата целью теплового расчета является определение конечных температур теплоносителей, т. е. температур рабочих жидкостей t"г и t''х на выходе из теплообменного аппарата, а также количество переданной теплоты. При таком поверочном расчете известны площадь поверхности теплообмена F, температуры теплоносителей на входе t'г и t'x, коэффициент теплопередачи k и полные теплоемкости Wг и Wх теплоносителей.
Если температура вдоль поверхности теплообмена изменяется незначительно (tб/tм<1,7) и ее распределение может быть принято линейным, то конечные температуры теплоносителей определяются из уравнения (17.5) следующим

При линейном изменении температур вдоль поверхности теплообмена допускается использование среднеарифметического

Подстановка уравнений (17.12) и (17.13) в уравнение теплопередачи (17.3) приводит к следующему выражению:
Решение этого


Далее по формулам (17.12) вычисляются температуры теплоносителей на выходе из теплообменного аппарата.
В большинстве практических случаев характер изменения температур нелинеен и зависит от схемы движения теплоносителей, соотношения между их полными теплоемкостями и площади поверхности теплообмена.
Простые преобразования выражения (17.7г) с использованием формул (17.7а) и (17.76) позволяют получить следующее уравнение для противоточной схемы (см. рис. 17.3):

или

Из уравнения (17.17) следует, что вдоль поверхности теплообмена температурный напор t изменяется по экспоненциальному закону. При этом в прямоточных теплообменниках температурный напор непрерывно уменьшается в направлении движения теплоносителей. При противотоке характер изменения температурного напора зависит от соотношения полных теплоемкостей массовых расходов теплоносителей. В случае когда Wг

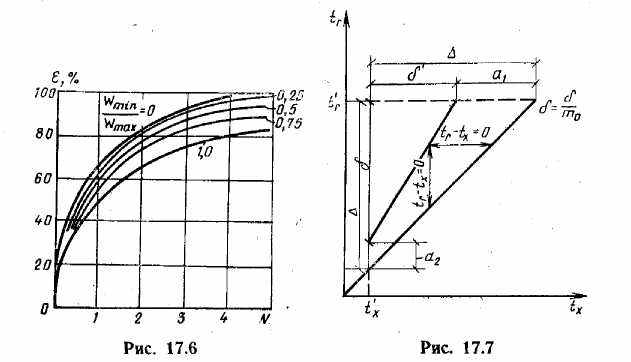

Для расчета конечных температур теплоносителей при



Для прямотока применимы такие формулы: и


Выражения

зависят только от заданных величин, т. е. от kF/Wг и Wг/Wx. Они могут быть затабулированы, что значительно облегчает решение поставленной задачи.
Рассмотрим частные случаи для противоточного теплообменника. Если Wг=Wх=W, т. е. полные теплоемкости массовых расходов теплоносителей численно равны, то уравнения (17.20) и (17.21) для прямотока трансформируются

Для противотока

В случаях, когда температура одного из теплоносителей остается постоянной вдоль поверхности теплообмена, т. е. прямоточная и противоточная схемы равноценны, получаем:
при Wг ->

при Wx ->

§ 65. Сравнение прямоточной и противоточной схем движения теплоносителей
Анализ рис. 17.2 позволяет выявить одно важное преимущество противоточной схемы: конечная температура холодного теплоносителя t"x может быть более высокой, чем температура горячего теплоносителя на выходе из теплообменника. Такая ситуация невозможна в прямоточном теплообменнике, где всегда t"г>t"х-Лишь при бесконечно большой площади поверхности теплообмена на выходе из идеализированного прямоточного теплообменника можно получить равные температуры теплоносителей.
Вторым важным достоинством противоточной схемы является то, что средний температурный напор получается большим, чем для тех же температур при прямоточной схеме. Это значит, что при противоточном движении теплоносителей можно уменьшить площадь поверхности теплообмена [см. уравнение (17.3)].
Сравнение двух схем движения теплоносителей может быть., проведено путем сопоставления количества теплоты Qп, передаваемой при прямоточной схеме, и количества теплоты Qпр, передаваемой при противоточной схеме, при равенстве прочих условий.
На рис. 17.5 показана зависимость отношения Qп/Qпр от двух безразмерных характеристик Wг/Wx и kF/Wг. Равноценность двух схем наблюдается в случае, когда полная теплоемкость одного из тепдоносителей значительно больше полной теплоемкости другого (Wг/Wx>15 или Wг/Wx<0,03). Одинаковый эффект может быть достигнут для -двух схем и в случае, когда значение параметра kF/Wг мало. Это условие выполняется, если средний температурный напор значительно превышает изменение температуры горячего теплоносителя.
Таким образом, при равной площади поверхности теплообмена и одинаковых значениях температур теп


холодным теплоносителем с наибольшей его температурой. Этот фактор учитывается при конструировании теплообменных аппаратов, работающих с высокотемпературными теплоносителями, например, пароперегревателей котельных агрегатов, некоторых типов воздухоподогревателей и т. д.
Как уже отмечалось, противоточные и прямоточные схемы равнозначны, если один из теплоносителей в процессе теплообмена имеет неизменную температуру (конденсация насыщенных паров или кипение жидкости).
§ 66. Основы теплового расчета
регенеративных и смесительных теплообменников
Поверхность теплообмена регенераторов поочередно омывается горячим и холодным теплоносителями, воспринимая и аккумулируя теплоту в первом случае и отдавая ее во втором. Таким образом, процесс теплопередачи не стационарен и температура поверхности насадки (кирпич, металлические листы) изменяется в периоды нагревания и охлаждения; изменяются и температуры теплоносителей. В связи с этим тепловой расчет регенераторов весьма сложен.
Время, за которое происходит нагрев г и охлаждение х насадки, называется полным циклом или периодом:

Если использовать средние температуры теплоносителей tг и tx и поверхностей tс.г и tc.x за цикл, то расчет можно упростить с достаточной для практики точностью и свести его к решению уравнений, аналогич-
432
ных используемым при расчете рекуператоров. В этом случае уравнение теплопередачи

Особенностью является то, что количество переданной теплоты рассчитывается за цикл и измеряется в
кДж.
Коэффициент теплопередачи kц определяется по
формуле

Поправочный коэффициент k позволяет учесть неравенство средних температур поверхности насадки за периоды охлаждения и нагревания:-

Обычно k = 0,8. Вычисление коэффициентов теплоотдачи г и x проводится по формулам для стационарных процессов переноса теплоты конвекцией и излучением с использованием усредненных значений температур теплоносителей и поверхности.
Процесс теплообмена в регенераторах зависит от многих факторов, в частности, от формы и толщины насадки, ее теплофизических свойств, температур теп-лоносителей, длительности цикла, полноты омывания поверхности нагрева, засорения зольными отложениями
и т. д.
Смесительные теплообменные аппараты характеризуются непосредственным контактом холодного и горячего теплоносителей. Эти аппараты находят, в частности, широкое применение в системах кондиционирования воздуха.
Естественно, что чем больше площадь поверхности соприкосновения теплоносителей, тем активнее протекают процессы тепло- и массообмена. С этой целью жидкости обычно разбрызгиваются на отдельные капли, размеры которых определяют скорость их движения, и выбираются исходя из конкретных условий.
При расчете смесительных аппаратов обычно пользуются нормами допустимой тепловой нагрузки единицы объема смесительного аппарата, установленными практикой. Именно равномерное распределение потоков теплоносителей по сечению с целью увеличения степени использования объема позволяет повысить производительность аппарата и уменьшить его размеры.
