1.3.Вопросы


  1. Показать, как перемещаются носители заряда через p-n переход при нулевом, прямом и обратном напряжениях. Объяснить, почему p-n переход обладает вентильными свойствами.
  2. Объяснить, что такое ширина p-n перехода и как она зависит от приложенного к переходу напряжения.
  3. Начертить энергетические диаграммы p-n перехода при нулевом, прямом и обратном напряжениях и дать соответствующие объяснения для каждой из них.
  4. Начертить вольт-амперную характеристику p-n перехода и показать, какое влияние на нее оказывает полупроводниковый материал, из которого изготовлен переход (например, кремний и германий).
  5. Начертить вольт-амперную характеристику p-n перехода и показать, как определяется дифференциальное сопротивление в рабочей точке. Начертить зависимость дифференциального сопротивления от напряжения на переходе.
  6. Объяснить, что такое эмиттер и база диода и какое влияние эти области оказывают на ход его вольт-амперной характеристики.
  7. Объяснить механизм возникновения и степень влияния на вольт-амперную характеристику p-n перехода токов генерации и рекомбинации в области пространственного заряда.
  8. Показать, как изменяются прямой и обратный токи p-n перехода при увеличении температуры, и объяснить эти изменения.
  9. Объяснить, что такое тепловой ток p-n перехода и как он зависит от приложенного к переходу напряжения и температуры.
  10. Начертить вольт-амперные характеристики p-n перехода при наличии электрического пробоя. Объянить, какие физические явления в переходе приводят к возникновению пробоя, как влияет температура на напряжение пробоя и указать диапазоны численных значений напряжений пробоя.
  11. Начертить вольт-амперную характеристику p-n перехода при наличии теплового пробоя. Объяснить, какие физические явления приводят к возникновению пробоя, как влияет температура на напряжение пробоя и указать диапазон численных значений напряжений пробоя.
  12. Начертить на одном графике вольт-амперные характеристики p-n переходов, изготовленных на основе кремния и германия, и объяснить существующие различия.
  13. Показать и объяснить, как реагирует диод на основе p-n перехода на подключение и отключение источников тока различной величины.
  14. Показать и объяснить, как реагирует диод на переключение источника напряжения смещения от прямого на обратное.
  15. Объяснить, какие физические процессы приводят к появлению барьерной емкости p-n перехода, как зависит эта емкость от приложенного напряжения и в каких случаях использование этой емкости в схемотехнических расчетах является правомерным.
  16. Объяснить, какие физические процессы приводят к появлению диффузионной емкости p-n перехода, как зависит эта емкость от приложенного напряжения и в каких случаях использование этой емкости в схемотехнических расчетах является правомерным.
  17. Перечислить основные электрические параметры и предельные эксплуатационные данные для низкочастотных выпрямительных диодов с объяснениями и иллюстрациями на графиках.
  18. Перечислить основные электрические параметры и предельные эксплуатационные данные для высокочастотных выпрямительных диодов с объяснениями и иллюстрациями на графиках.
  19. Начертить простейшую схему включения стабилитрона и объяснить эффект стабилизации входного напряжения.
  20. Перечислить основные электрические параметры и предельные эксплуатационные данные для стабилитронов с указанием диапазонов численных значений. Объяснить, как влияет температура на напряжение стабилизации и какими способами можно снизить это влияние.
  21. Объяснить принцип работы варикапов, перечислить основные электрические параметры, указать основные области их использования и начертить простейшую схему включения.

1.4.Задание на моделирование и расчет характеристик диодов


Моделирование характеристик диодов производится при помощи программы Electronic Workbench (EWB), версии 5.0а, 5.0с, 5.12. Каждый пункт задания помимо моделирования включает аналитический расчет тех же характеристик, осуществляемый с целью определения согласования между результатами моделирования и расчета.
  1. Построить на одном графике прямые ветви вольт-амперных характеристик (ВАХ) диода заданного типа при двух различных температурах, полученные путем моделирования. На этом же графике нанести ВАХ, полученные в результате аналитического расчета при тех же условиях.

Условия

Диапазон изменения прямого тока: 0 – 10 мА, значения температуры: 270C и 500С.

Указания

Моделирование. Для моделирования ВАХ диода составляется схема, показанная на рис.1.1. Отдельные элементы схемы (источник напряжения, прибор для измерения тока и диод) переносятся на поле чертежа после нажатия кнопок с соответствующим обозначением на панели инструментов и вытягивания при помощи удержания левой кнопки мыши в нажатом состоянии. Ориентация элементов на поле может быть изменена при помощи команд в окне, открывающемся после нажатия правой кнопки мыши. Необходимые значения напряжения источника устанавливаются в специальном окне, открывающемся после подведения курсора и двойного щелчка левой кнопкой мыши на значке элемента. Для выбора необходимого типа диода следует поступить аналогичным образом: после открытия окна с библиотеками выбрать ту, в которой должен содержаться диод, а затем после щелчка левой кнопкой мыши – тип диода. Соединение элементов в схему производится при помощи подведения курсора к электродам и удержания в нажатом состоянии кнопки мыши. Следует обращать особое внимание на надежность соединений, которое подтверждается появлением в месте соединения точки большого диаметра, а также на необходимость заземления схемы, без которого моделирование невозможно.

Температура по умолчанию равна 270С. Для ее изменения следует нажать кнопку Analysis, затем Analysis Options, Global и в открывшемся окне установить необходимую температуру (500С).

Для снятия ВАХ при каждом установленном напряжении источника программа переводится в режим моделирования с помощью кнопки в верхнем углу основного окна, и определяется протекающий через диод ток по амперметру.

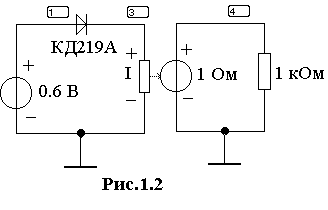

Возможен и другой путь, при котором ВАХ сразу отображается на графике (для версии EWB 5.12). Для этого необходимо в схеме на рис.1.1 включить преобразователь тока в напряжение (рис.1.2). Этот элемент преобразует ток в цепи диода в напряжение, пропорциональное току. Такое преобразование необходимо вследствие особенностей программы, ориентированной в основном на моделирование и выдачу результатов в виде напряжений в различных узлах схемы. Необходимо также для осуществления процесса моделирования согласно условиям работы программы источник преобразованного напряжения нагрузить на резистор произвольной величины (например 1 кОм по умолчанию). Связь между напряжением источника и током в цепи диода определяется по коэффициенту преобразования. Например, при коэффициенте, равном 1 Ом, напряжению 1 В соответствует ток через диод 1 А, а при коэффициенте 1 кОм – ток 1 мА. Значение коэффициента преобразования по умолчанию устанавливается равным 1 Ом; при необходимости это значение может быть изменено таким же способом, как и для других элементов (например, для источника напряжения).

Далее последовательно нажимаются кнопки Circuit, Schematic Options и в открывшемся окне с помощью курсора отмечается позиция Show Nodes (показать узлы). В результате вблизи каждого узла на схеме появляются специально выделенные номера.

Для моделирования ВАХ необходимо последовательно нажать кнопки Analysis, DC Sweep, в открывшемся окне отметить источник, напряжение которого подлежит свипированию, указать диапазон свипирования (верхний и нижний пределы) и шаг. Затем дается команда на моделирование при помощи кнопки Simulate. В результате в открывающемся окне появляется ВАХ. При этом следует иметь ввиду, что по вертикальной оси всегда будут отложены значения напряжений в узле схемы, номер которого установлен в окне установки параметров свипирования. Если эти напряжения являются результатом преобразований тока в цепи исследуемого диода, то истинные значения величин на оси определяются делением напряжений на коэффициент преобразования в схеме (например, при обычно используемом коэффициенте 1 Ом напряжения на оси в диапазоне 1 мкВ – 1 В соответствуют диапазону токов 1 мкА – 1 А). Панель инструментов в верхней части окна позволяет осуществить редактирование графика – выбор наиболее удобной координатной сетки, изменение масштабов по осям. Имеется удобная возможность считывать координаты любой точки в специальном окне при протягивании визира вдоль ВАХ.

При отсутствии в списке Analysis кнопки DC Sweep (EWB 5.0а,с) для получения и отображения ВАХ на экране можно воспользоваться кнопкой Parameter Sweep.

Расчет. При расчете ВАХ следует воспользоваться соотношением (1.8). Необходимые для расчета значения теплового тока (тока насыщения при 300К) и сопротивления базы можно взять из модели диода, нажав кнопку Edit, в открывающемся окне после двойного щелчка мышью по обозначению диода на схеме. С учетом того, что (1.8) представляет выражение для идеализированной ВАХ, в каждой модели введен коэффициент идеальности n, позволяющий получить наилучшее согласование моделируемой и реальной ВАХ с учетом конструктивно-технологических особенностей диода данного типа. Значения n определяются при просмотре файла модели (например, с помощью программы “WordPad”). При расчете ВАХ по (1.8) и температурной зависимости теплового тока по (1.6) и (1.7) коэффициент идеальности n подставляется в знаменатель показателя экспоненты в (1.6) и (1.7), а в (1.7) показатель степени умножается на 1/n. Расчет температурной зависимости теплового тока рекомендуется вести исходя из известной величины I0(300 K) с использованием (1.6) и (1.7).
  1. Построить на одном графике обратные ветви ВАХ диода заданного типа при двух различных температурах, полученные путем моделирования. На этом же графике нанести ВАХ, полученные в результате аналитического расчета при тех же условиях.

Условия

Диапазон изменения обратного напряжения 0 – 1 В; значения температуры равны 270С и 500С.

Указания

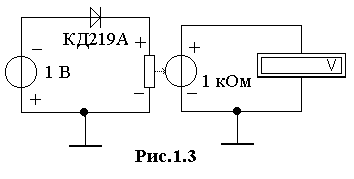

Моделирование. Для получения ВАХ можно воспользоваться схемой на рис.1, изменив предварительно полярность напряжения источника в окне установки значений напряжения. В том случае, если обратный ток мал и чувствительности амперметра недостаточно для его измерения (показания амперметра 0,00 мкА), необходимо перейти к схеме, показанной на рис.1.3. Для определения тока в цепи диода необходимо показания вольтметра, включенного в цепь управляемого током источника напряжения, разделить на коэффициент преобразования источника, который должен быть более 1В/А (1 Ом). Так, например, при показаниях вольтметра 25 мкВ и коэффициенте преобразования 1000 Ом ток в цепи диода равен 2,5·10-8 А.

Если при моделировании используется схема на рис.1.2, позволяющая получить полную ВАХ при обратных напряжениях, то в изменении коэффициента преобразования по отношению к установленному по умолчанию (1 Ом) нет необходимости, так как в процессе моделирования масштаб графиков будет выбран автоматически. Последовательность действий при моделировании ВАХ такая же, как и в п.1. При этом следует помнить, что знак напряжений, устанавливаемых в окне свипируемого источника, должен соответствовать обратному смещению диода.

Расчет проводится по тем же соотношениям, которые указаны в п.1.
  1. Построить на различных графиках полученные при моделировании зависимости прямого и обратного токов диодов от температуры. На этих же графиках нанести зависимости, полученные в результате аналитических расчетов.

Условия

Диапазон изменения температур 0 – 500С.

При снятии зависимости прямого тока от температуры прямое напряжение должно быть подобрано таким образом, чтобы прямой ток при температуре 270С составлял 1 мА. При снятии зависимости обратного тока от температуры обратное напряжение должно быть равно 1 В.

Указания

Моделирование. Температурные зависимости токов могут быть получены при помощи схем на рис.1.1 и 1.3 путем отсчета показаний измерительных приборов после каждой установки температуры (см. п.1), однако есть возможность получения полного графика температурной зависимости тока. Для этого следует использовать схему на рис.1.2, где необходимо предварительно установить либо подобранное согласно заданным условиям прямое напряжение источника (при снятии температурной зависимости прямого тока), либо обратное напряжение (1 В). Далее нажимаются кнопки в последовательности Analysis, Тemperature Sweep и в открывшейся вкладке устанавливается режим свипирования по температуре (начальное и конечное значения температуры, тип свипирования – линейный, а также шаг изменения температуры). Далее следует указать номер узла, напряжение в котором пропорционально току через диод (см. п.1), и установить режим “DC Operation Point”, после чего дается команда на моделирование посредством кнопки “Simulate”. Температурная зависимость тока отображается в открывающемся при моделировании окне; масштабы изображения графика и координатная сетка могут быть отредактированы. Отсчет координат точек графика проводится так же, как в п.1.

Расчет. Последовательность расчета температурной зависимости токов через диод указана в п.1.
  1. Для схемы, показанной на рис.1.4, определить токи через диод заданного типа при различных температурах и сравнить с результатами аналитического расчета.

Условия

Использовать значения температуры 270С и 500С.

Указания

Моделирование. Для определения токов через диод необходимо включить в схему на рис.1 резистор и установить его значение в окне, открывающемся после подведения курсора к обозначению резистора и двойного щелчка мыши.

Расчет. Для расчета необходимо воспользоваться (1.8).
  1. Построить на различных графиках зависимости дифференциального сопротивления диода от приложенного напряжения при прямом и обратном смещениях. На этих же графиках нанести аналогичные зависимости, полученные путем аналитических расчетов.

Условия

Диапазон приложенных напряжений при прямом смещении выбрать таким образом, чтобы ток через диод изменялся в пределах 0,1 – 10 мА. Диапазон обратных напряжений 0 – 10 В. Температура 270С.

Указания

Моделирование. Для определения дифференциального сопротивления Rдиф рекомендуется использовать схему на рис.1.1. После выставления заданного напряжения источника необходимо нажать кнопки на инструментальной панели в последовательности: Analysis, Transfer Function, в открывшемся окне поставить точку напротив обозначения Voltage и перейти в режим моделирования. В окне, появляющемся после завершения моделирования, отсчитать Rдиф в строчке Input Impedance.

Расчет Rдиф проводится на основании (1.8).
