Задача 1.

Произвести расчет однофазного выпрямителя и сглаживающего фильтра типа "П" по схеме (рис1), используя данные своего варианта.

Т Rн

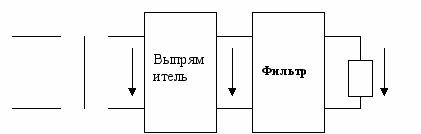

Рис. 1 Расчетная функциональная схема.


Составить на основании функциональной схемы электрическую схему выпрямителя и фильтра. Рассчитать параметры схемы, которые не указаны в таблице. Выбрать марку диодов, конденсаторов с указанием их основных параметров и величину индуктивности U₂ – действующее напряжение вторичной обмотки трансформатора; U_2m – максимальное напряжение вторичной обмотки; I₂ – действующий ток вторичной обмотки; I_2m – максимальный ток вторичной обмотки; I_Н – постоянное значение тока в нагрузке; U_Н – постоянное значение напряжения в нагрузке; P_Н – постоянная мощность в нагрузке; R_Н – сопротивление нагрузки; С_Ф – величина емкости фильтра; Р – пульсации в нагрузке; g – коэффициент сглаживания пульсаций.


Схема выпрямителя:

Мостовая – М; Со средней точкой – СТ; Однополупериодная - ОП

Таблица 3

Исходные данные к задаче 1

вариант	U2, В	I2, А	U2m , В	I2m, А	UH , В	IH ,А	PH, В	RH, Ом	P2·10-3		Схема выпрям.
1	50	1								6,7	М
2	100			2						6,5	СТ
3	150					3				15	ОП
4	200						200			6,3	М
5	50							50		6,1	СТ
6		2	50							14	ОП
7		3			100					5,9	М
8		4					200			5,7	СТ
9		1						100		13	ОП
10			100	1						6,6	М
11			150			2				6,4	СТ
12			200				200			12	ОП
13			50					100		6,2	М
14				2	50					6	СТ
15				3			300			5,8	М
16				1				50		11	ОП
17		2			150					5,6	СТ
18							100	100		5,5	М
19	50			1						10	ОП
20	100	2								5,4	СТ
21	150				100					15,5	ОП
22	200					2				5,3	М
23	50						50			5,2	СТ
24	100							50		14,5	ОП
25		1	100							5,1	СТ
26		2			50					13,5	ОП
27		3					150			5	М
28		1						50		6,8	СТ
29				2	100					6,75	М
30				3			150			6,85	СТ

Задача 2.

Произвести расчет стабилизатора напряжения по схеме.


Рис. 2 Расчетная схема.


В результате расчета выбираются

1. Регулирующий транзистор VT1 с указанием марки и данных:


а) Структура

б) Коэффициент передачи h_21Э;

в) Ток коллектора максимальной I_km;

г) Ток базы максимальный I_бm;

д) Напряжение коллектор-эмиттер максимальное U_КЭm;

е) Мощность коллектора максимальная P_кm;

2. Стабилитрон с указанием марки и данных:


а) Напряжение стабилизации U_сm;

б) Ток стабилизации максимальный I_сmmax;

в) Ток стабилизации минимальный I_сmmin;

г) Дифференциальное сопротивление R_диф;

д) Мощность P_сm;

3. Резисторы R₁ и R₂ с указанием марки и данных:


а) Мощность;

б) Номинальное значение;

в) Разброс параметров.

Рассчитываются:

1. Коэффициент стабилизации к_сm;

2. Выходное сопротивление R_вых.


Расчет всех деталей и приборов ведется по их параметрам, чтобы рабочие значения не превосходили максимально допустимые. Исходные данные для расчета в таблице.


Таблица 4

Таблица исходных данных к задаче 2

вариант	Uн, В	Iн, mА	вариант	Uн, В		Iн, mА
1	3,3	100	21	19		190
2	3,9	110	22	20		200
3	4,7	120	23	6,6		150
4	5,6	130	24	7,8		160
5	6,2	140	25	9,4		170
6	6,8	150	26	11,2		180
7	7	160	27	13,6		190
8	7,5	170	28	12,4		200
9	8,2	180	29	14		100
10	9,1	190	30	15		110
11	9,6	200	31	16,4	120
12	10	100	32	18,2	130
13	11	110	33	19,2	140
14	12	120	34	5,6	150
15	13	130	35	6,2	160
16	14	140	36	6,8	170
17	15	150	37	7	180
18	16	160	38	7,5	190
19	17	170	39	8,2	200
20	18	180	40	9,1	100
