АВТОМОБИЛЬНАЯ ЭЛЕКТРОННАЯ ТЕХНИКА

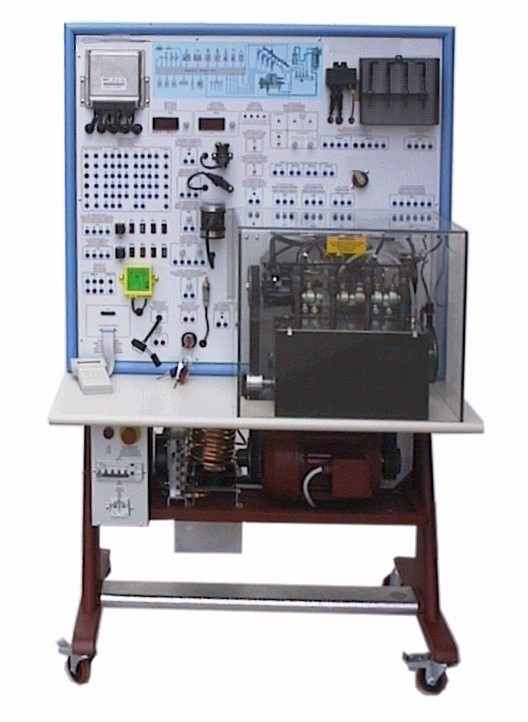

PDA7  - Учебный стенд дизельного двигателя с непосредственным впрыском топлива с общим нагнетательным трубопроводом - код 953317

1. Общая информация

Стенд предназначен для изучения электронного впрыска дизельных двигателей с общим нагнетательным трубопроводом.

Стенд установлен на тележку и оснащен панелью с изучаемыми компонентами, цепями управления с контрольными точками и измерительными приборами, необходимыми для проведения испытаний.

Несмотря на то, что стенд основан на специальном промышленном приборе, комплексном, современном и широко используемом, панель была разработана для учебных целей, чтобы помочь в изучении основных принципов работы электронных систем управления впрыском, используемых в дизельных двигателях.

Система поставляется с подробной технической документацией и практическими упражнениями.

2. Комплектация

Цепь подачи топлива

• Цепь подачи топлива с вентиляторной системой охлаждения.

• Бак для топлива.

• Электрический топливоподкачивающий насос.

• Топливный фильтр.

• Распределяющий трубопровод.

• Насос высокого давления.

• Питающий трубопровод инжекторов (нагнетательный).

• Четыре электроинжектора и сборник топлива.

• Датчик температуры топлива.

• Датчик давления топлива.

• Регулятор давления топлива.


Контур подачи воздуха

• Датчик расхода воздуха (тепловой) с моделирующим устройством.

• Датчик температуры воздуха с моделирующим устройством.

• Клапан рециркуляции выхлопных газов.


Электродвигатель

• Зубчатый вал-шестерня

• Электродвигатель с электронным управлением для регулирования оборотов.

• Датчик оборотов двигателя с вынесенными зажимами.

• Фазное колесо с вынесенными зажимами.

• Фазовый датчик Холла с вынесенными зажимами.

• Панель регулировки предпускового зажигания с вынесенными зажимами.


Электронное оборудование

• Главный выключатель с ключом.

• Предохранители и реле.

• Повторитель сигналов с относительной электроникой.

• Электронная плата для регулирования впрыска в зависимости от состояния автомобиля.

• Два двухцветных светодиода для визуализации работы вентиляторов охлаждения.

• Бортовая диагностическая муфта.


Все узлы и цепи установлены на широкой вертикальной алюминиевой панели с сетчатым трафаретом:

• Разноцветная конструкция оборудования с четко обозначенными входами и выходами панели электронного управления.


• Точки измерения (выводы Ø 4 мм) для всех узлов для полного мониторинга системы.

• Управляемое микропроцессором устройство моделирования неисправностей, позволяющее преподавателю моделировать отказы и оценивать порядок устранения неисправностей студентами. Для возврата системы в исходное положение студент должен ввести правильный код неисправности с помощью такого же моделирующего устройства.


Дополнительное оснащение

• Программное обеспечение - код 914480


Данное ПО позволяет разрабатывать курс в компьютеризированной среде – для теоретических условий и введения неисправностей через последовательный порт ПК.

• Диагностический тестер – код 953337


Позволяет оперативно контролировать параметры оборудования.

3. Эксперименты

• прямой впрыск с электронным управлением

• управление топливоподкачивающим насосом

• количественное регулирование непосредственного впрыска топлива

• управление опережением впрыска топлива

• регулирование давления впрыска топлива

• регулирование температуры двигателя и дизельного топлива

• управление максимальными и минимальными оборотами двигателя

• останов и выпуск впрыскивания

• регулировка предпускового зажигания

• предупреждение загрязнения

• регулирование вентилятора охлаждения

• регулирование кондиционирования воздуха

• работа в аварийных условиях и диагностирование неисправностей

• противоугонная система


4. Необходимые коммуникации

• Источник электропитания: 400 В переменного тока, трехфазное, 50/60 Гц, не более 16 А.


5. Вес и размеры

• Размеры: 1100 x 600 x 1700 (выс) мм

• Вес: 160 кг


Cod. R00387/E 0902 Ed. 01 Rev. 01
