Электропроводность жидких диэлектриков

Основную роль играют два типа электропроводности: ионная и молионная (катафоретическая).

В неполярных и слабополярных жидкостях носителями заряда в основном являются ионы, возникающие при диссоциации молекул примесей.

Степень диссоциации (отношение числа диссоциированных молекул к общему числу молекул жидкости) зависит от химической природы примесей, концентрации и диэлектрической проницаемости. Степень диссоциации возрастает с увеличением диэлектрической проницаемости.

Собственная ионная электропроводность наблюдается при диссоциации молекул жидкости с ионным характером связи.

Электронная электропроводность может наблюдаться в сильных полях при эмиссии электронов с катода в тщательно очищенных от примесей жидкостях.

Молионная электропроводность характерна для коллоидных растворов, например для многих электроизоляционных лаков в неотвержденном состоянии, содержащих мелкодисперсный наполнитель, пигмент и др. Знак заряда частицы будет положительным, если диэлектрическая проницаемость частиц больше диэлектрической проницаемости растворителя и наоборот. Такие заряженные частицы называют молионами.

Удельное сопротивление жидкостей уменьшается с ростом температуры по экспоненциальному закону

=B^.exp(W/kT) ,

где B - константа, W - энергия диссоциации, k - постоянная Больцмана. По аналогичному закону изменяется и вязкость жидкости.

Удельные проводимости неполярных, слабополярных и сильнополярных жидких диэлектриков приведены в таблице.

Диэлектрик	Удельное сопротивление , Ом.м
Неполярные жидкости (бензол, трансформаторное масло)	1010-1013
Слабополярные жидкости (совол, касторовое масло)	108-1010
Сильнополярные жидкости (дистилированная вода, этиловый спирт, ацетон)	103-105

Закон Ома в жидкостях нарушается в сильных полях (Е = 0.05 - 0.06 МВ/м). Возможные причины:

• диссоциация молекул жидкости, приводящая к резкому росту концентрации ионов;

• увеличение подвижности;

• автоэлектронная эмиссия электронов с катода в тщательно очищенных жидкостях.


Электропроводность твердых диэлектриков

Для твердых диэлектриков наиболее характерна ионная электропроводность. В кристаллических веществах ионную проводимость можно объяснить, исходя из представлений о внутренних нарушениях структуры или дефектах решетки.

Согласно Я.И.Френкелю под действием тепловых флуктуаций ионы получают иногда энергию, достаточную, чтобы покинуть нормальные положения в решетке и попасть в пространство между нормально закрепленными ионами (межузлия).

При тепловом возбуждении эти межузельные ионы перескакивают из одного межузельного положения в другое, а если к кристаллу приложено поле, то в направлении поля более часто. Через диэлектрик будет протекать электрический ток.

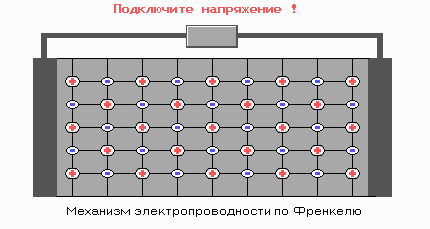

Посмотрите, как происходит процесс электропроводности в кристалле по френкелевскому механизму. Если при движении по кристаллу ион встречает вакантное место, то он снова закрепляется в узле решетки. Такой процесс приводит к обмену атомов местами, то есть к диффузии.

Коэффициент диффузии D связан с подвижностью соотношением Нернста-Энштейна

/D = e/kT,

где - подвижность, e - заряд, k - постоянная Больцмана, T - температура. Коэффициенты диффузии, вычисленные по этой формуле, при комнатной температуре очень малы, не более 10^-5 см²/с, а подвижность 10^-4 см/В^.с.

В процессе электропроводности играют роль не только собственные ионы решетки, но и ионы примесей, особенно с высокой подвижностью. К таким ионам относятся ионы Na⁺, K⁺, H⁺, роль которых велика уже при комнатной температуре.

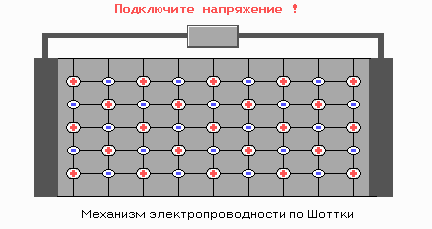

К числу примесных ионов с большой подвижностью относятся такие ионы как Cu+, Au+, Ag+. Для таких ионов D = 10-5 - 10-7 см2/с, = 10-2 - 10-4 см2/В.с. Возможен и другой механизм электропроводности кристаллов (по Шоттки), при котором дефекты образуются в результате удаления равного числа анионов (-) и катионов (+) из нормальных узлов решетки и помещении их в новые узлы на внешних и внутренних поверхностях кристалла. В этом случае вакансии перемещаются по кристаллу вследствии переноса в незанятый узел ионов из соседних узлов. Посмотрите, как происходит этот процесс.

Для многих ионных кристаллов удельная электропроводность экспоненциально зависит от температуры

= e^.n^. = _o^.exp(-W_a/kT),

где W_a = W/2 + U, а W = W_f или W = W_s - энергия образования дефектов по Френкелю или по Шоттки в зависимости от типа дефектов, U - энергия активации перемещения ионов, меньшая W.

В координатах ln = f(1/T) эта зависимость представляется в виде прямой линии, либо в виде линии с изломом, если имеются два различных механизма проводимости. В этом случае зависимость от 1/T будет представляться суммой двух экспонент
