Задание к курсовой работе

«Анализ движения (равновесия) звеньев механизма»

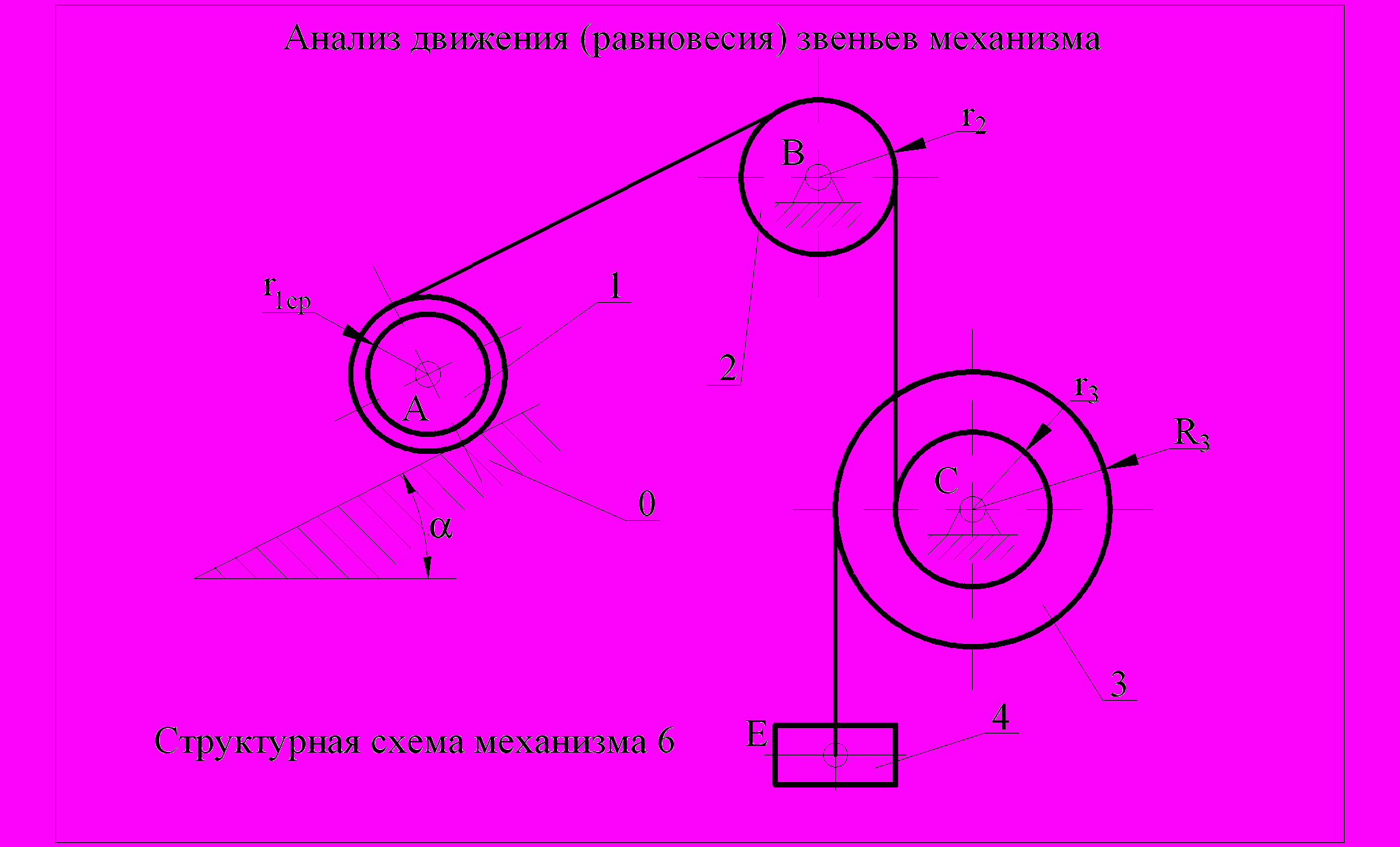

Вариант № 6


Исполнитель – студент

группа


Консультант


Начало “ “ 200 г.


Окончание “ “ 200 г.


Общие указания к выполнению курсовой работы.

Предметом исследования является плоский механизм (см. схему), предназначенный для преобразования движения одного звена в требуемые движения других звеньев. Число степеней свободы механизма равно единице.

Механизм содержит одно неподвижное, жестко закрепленное на Земле звено (стойку) 0 и несколько подвижных относительно стойки 0 звеньев 1, 2, 3 и т. д.

Неподвижное звено 0 может состоять из различных по конструкции частей (на схеме эти части имеют штриховку) и представлять собой комбинацию из горизонтальных или наклонных плоскостей, элементов шарниров и т. п. Все части стойки жестко связаны между собой. На схемах эти связи, как правило, не показывают, а цифра 0, обозначающая стойку, размещается у одной любой ее части.

Подвижные звенья (диски, колеса, кольца, блоки, ползуны) - однородные, абсолютно твердые тела. Они связаны между совой невесомой недеформируемой нитью и совершают или поступательное, или вращательное, или плоскопараллельное движение относительно стойки. Диски и колеса катятся по поверхностям или нитям без скольжения. Предполагается, что точки А, В, С, Е (центры симметрии подвижных звеньев) есть центры масс звеньев 1, 2, 3 и т.д.

Трением в шарнирах, между нитью и связанными с ней звеньями пренебрегаем.

Курсовая работа состоит из трех разделов. Первый раздел – «Статика», второй раздел – «Кинематика» и третий раздел – «Динамика».



Разделы курсовой работы.

Исходные данные и задачи исследований.

Раздел 1 «Статика».

Дано: m₁, m₂, m₃, m_4, r_1ср, r₂, r₃, R₃ - массы и радиусы окружностей, соответствующих индексу звеньев механизма; r_1ср - средний радиус кольца 1,  - угол наклона плоскости 0 к горизонту.

Требуется определить:

- зависимости величин реакций внешних и внутренних связей звеньев механизма от заданных параметров;

- расчётные формулы для определения минимальных значений коэффициентов трения скольжения (покоя) и трения качения между звеньями 0 и 1, обеспечивающих равновесие механизма.

Раздел 2 «Кинематика».

Дано:

- движение механизма осуществляется из состояния покоя;

- звено 1 движется вниз по наклонной плоскости 0 с постоянным ускорением точки А, ;

- геометрические параметры, указанные в разделе «Статика».

Требуется определить:

- виды движения звеньев механизма;

- зависимости кинематических параметров движения звеньев от времени , выразив их через ускорение точки А;

- уравнения движения звеньев механизма.

Раздел 3 «Динамика».

Дано:

- r_ин3 - радиус инерции звена 3 относительно точки С;

- коэффициент трения качения , коэффициент трения скольжения  ;

- результаты расчётов и исходные параметры разделов «Статика» и «Кинематика».

Требуется определить:

- зависимость величины скорости движения точки А от её перемещения вниз по наклонной плоскости 0, ;

- расчётную зависимость для определения величины ускорения точки А;

- величину реакции связи звеньев 1 и 2 с учётом найденного значения ускорения точки А.

Кафедра «Теоретическая механика»


Задание к курсовой работе

«Анализ движения (равновесия) звеньев механизма»

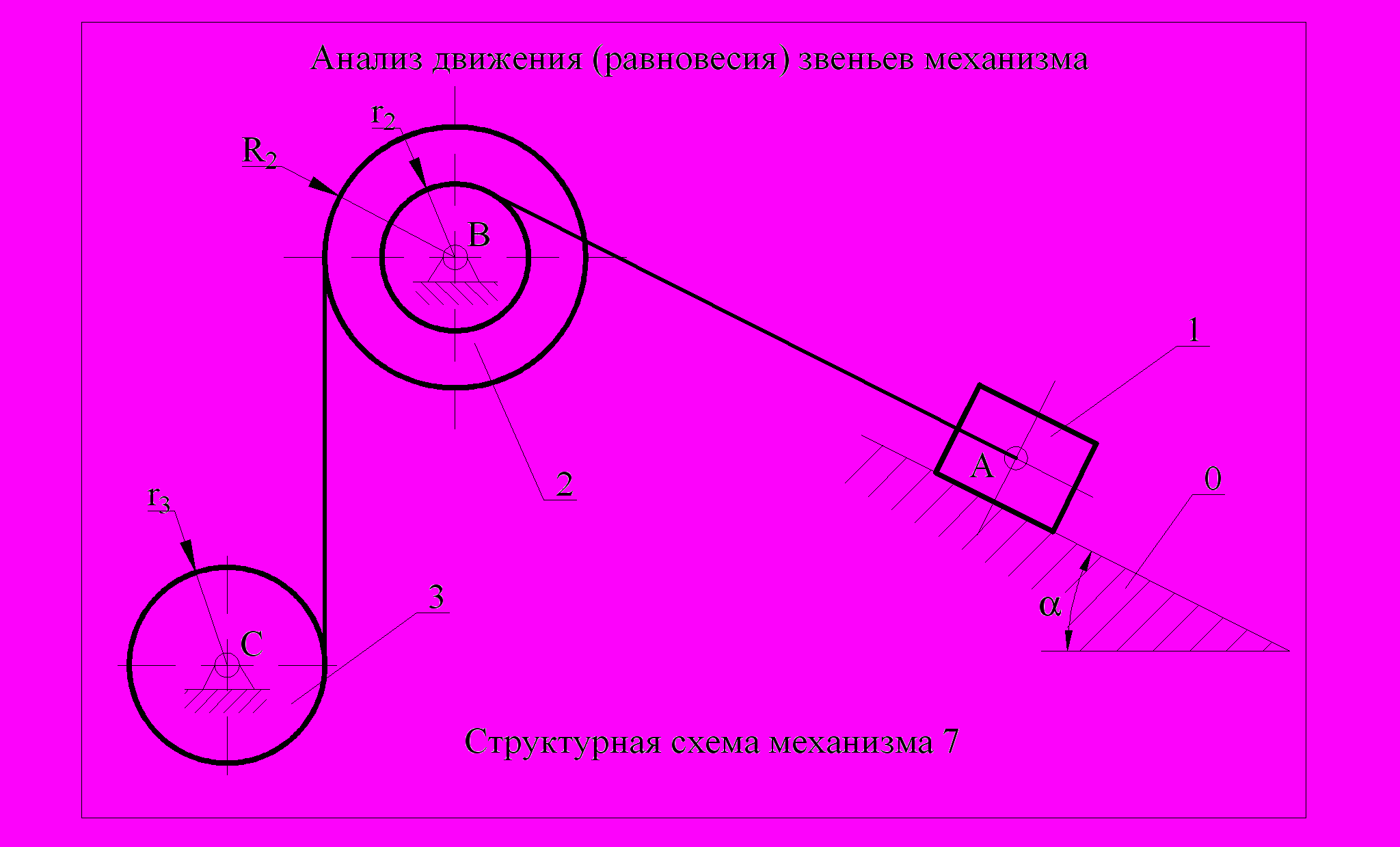

Вариант № 7


Исполнитель – студент

группа


Консультант


Начало “ “ 200 г.


Окончание “ “ 200 г.


Общие указания к выполнению курсовой работы.

Предметом исследования является плоский механизм (см. схему), предназначенный для преобразования движения одного звена в требуемые движения других звеньев. Число степеней свободы механизма равно единице.

Механизм содержит одно неподвижное, жестко закрепленное на Земле звено (стойку) 0 и несколько подвижных относительно стойки 0 звеньев 1, 2, 3 и т. д.

Неподвижное звено 0 может состоять из различных по конструкции частей (на схеме эти части имеют штриховку) и представлять собой комбинацию из горизонтальных или наклонных плоскостей, элементов шарниров и т. п. Все части стойки жестко связаны между собой. На схемах эти связи, как правило, не показывают, а цифра 0, обозначающая стойку, размещается у одной любой ее части.

Подвижные звенья (диски, колеса, кольца, блоки, ползуны) - однородные, абсолютно твердые тела. Они связаны между совой невесомой недеформируемой нитью и совершают или поступательное, или вращательное, или плоскопараллельное движение относительно стойки. Диски и колеса катятся по поверхностям или нитям без скольжения. Предполагается, что точки А, В, С, Е (центры симметрии подвижных звеньев) есть центры масс звеньев 1, 2, 3 и т.д.

Трением в шарнирах, между нитью и связанными с ней звеньями пренебрегаем.

Курсовая работа состоит из трех разделов. Первый раздел – «Статика», второй раздел – «Кинематика» и третий раздел – «Динамика».



Разделы курсовой работы.

Исходные данные и задачи исследований.

Раздел 1 «Статика».

Дано: m₁, m₂, m₃, r₂, r₃, R₂ - массы и радиусы окружностей, соответствующих индексу звеньев механизма;  - угол наклона плоскости 0 к горизонту. M₃ - момент пары сил, уравновешивающий звено 3.

Требуется определить:

- зависимости величин реакций внешних и внутренних связей звеньев механизма от заданных параметров;

- расчётную формулу для определения минимального значения коэффициента трения скольжения (покоя) между звеньями 0 и 1, обеспечивающего равновесие механизма.

Раздел 2 «Кинематика».

Дано: - движение механизма осуществляется из состояния покоя;

- звено 1 (ползун) движется вниз по наклонной плоскости 0 с постоянным ускорением точки А, ;

- геометрические параметры, указанные в разделе «Статика».

Требуется определить:

- виды движения звеньев механизма;

- зависимости кинематических параметров движения звеньев от времени , выразив их через ускорение точки А;

- уравнения движения звеньев механизма.

Раздел 3 «Динамика».

Дано: - r_ин2 - радиус инерции звена 2 относительно точки В;

- коэффициент трения скольжения  , M₃ =0;

- результаты расчётов и исходные параметры разделов «Статика» и «Кинематика».

Требуется определить:

- зависимость величины скорости движения точки А от её перемещения вниз по наклонной плоскости 0, ;

- расчётную зависимость для определения величины ускорения точки А;

- величину реакции связи звеньев 1 и 2 с учётом найденного значения ускорения точки А.

Кафедра «Теоретическая механика»


Задание к курсовой работе

«Анализ движения (равновесия) звеньев механизма»

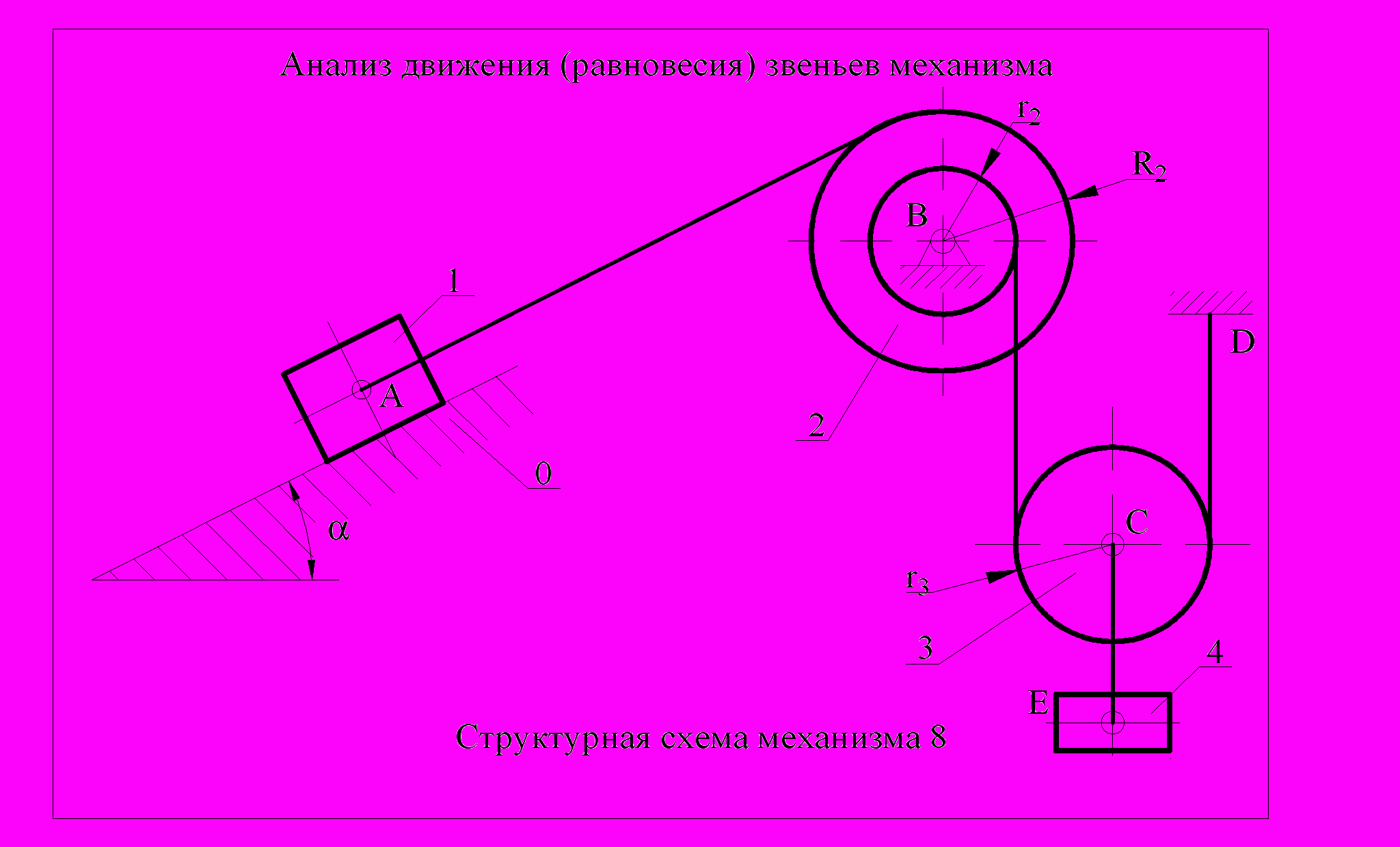

Вариант № 8


Исполнитель – студент

группа


Консультант


Начало “ “ 200 г.


Окончание “ “ 200 г.


Общие указания к выполнению курсовой работы.

Предметом исследования является плоский механизм (см. схему), предназначенный для преобразования движения одного звена в требуемые движения других звеньев. Число степеней свободы механизма равно единице.

Механизм содержит одно неподвижное, жестко закрепленное на Земле звено (стойку) 0 и несколько подвижных относительно стойки 0 звеньев 1, 2, 3 и т. д.

Неподвижное звено 0 может состоять из различных по конструкции частей (на схеме эти части имеют штриховку) и представлять собой комбинацию из горизонтальных или наклонных плоскостей, элементов шарниров и т. п. Все части стойки жестко связаны между собой. На схемах эти связи, как правило, не показывают, а цифра 0, обозначающая стойку, размещается у одной любой ее части.

Подвижные звенья (диски, колеса, кольца, блоки, ползуны) - однородные, абсолютно твердые тела. Они связаны между совой невесомой недеформируемой нитью и совершают или поступательное, или вращательное, или плоскопараллельное движение относительно стойки. Диски и колеса катятся по поверхностям или нитям без скольжения. Предполагается, что точки А, В, С, Е (центры симметрии подвижных звеньев) есть центры масс звеньев 1, 2, 3 и т.д.

Трением в шарнирах, между нитью и связанными с ней звеньями пренебрегаем.

Курсовая работа состоит из трех разделов. Первый раздел – «Статика», второй раздел – «Кинематика» и третий раздел – «Динамика».



Разделы курсовой работы.

Исходные данные и задачи исследований.

Раздел 1 «Статика».

Дано: m₁, m₂, m₃, m_4, r₂, r₃, R₂ - массы и радиусы окружностей, соответствующих индексу звеньев механизма;  - угол наклона плоскости 0 к горизонту.

Требуется определить:

- зависимости величин реакций внешних и внутренних связей звеньев механизма от заданных параметров;

- расчётную формулу для определения минимального значения коэффициента трения скольжения (покоя) между звеньями 0 и 1, обеспечивающего равновесие механизма.

Раздел 2 «Кинематика».

Дано:

- движение механизма осуществляется из состояния покоя;

- звено 1 (ползун) движется вниз по наклонной плоскости 0 с постоянным ускорением точки А ;

- геометрические параметры, указанные в разделе «Статика».

Требуется определить:

- виды движения звеньев механизма;

- зависимости кинематических параметров движения звеньев от времени , выразив их через ускорение точки А;

- уравнения движения звеньев механизма.

Раздел 3 «Динамика».

Дано:

- r_ин2 - радиус инерции звена 2 относительно точки В;

- коэффициент трения скольжения  ;

- результаты расчётов и исходные параметры разделов «Статика» и «Кинематика».

Требуется определить:

- зависимость величины скорости движения точки А от её перемещения вниз по наклонной плоскости 0, ;

- расчётную зависимость для определения величины ускорения точки А;

- величину реакции связи звеньев 1 и 2 с учётом найденного значения ускорения точки А.

Кафедра «Теоретическая механика»


Задание к курсовой работе

«Анализ движения (равновесия) звеньев механизма»

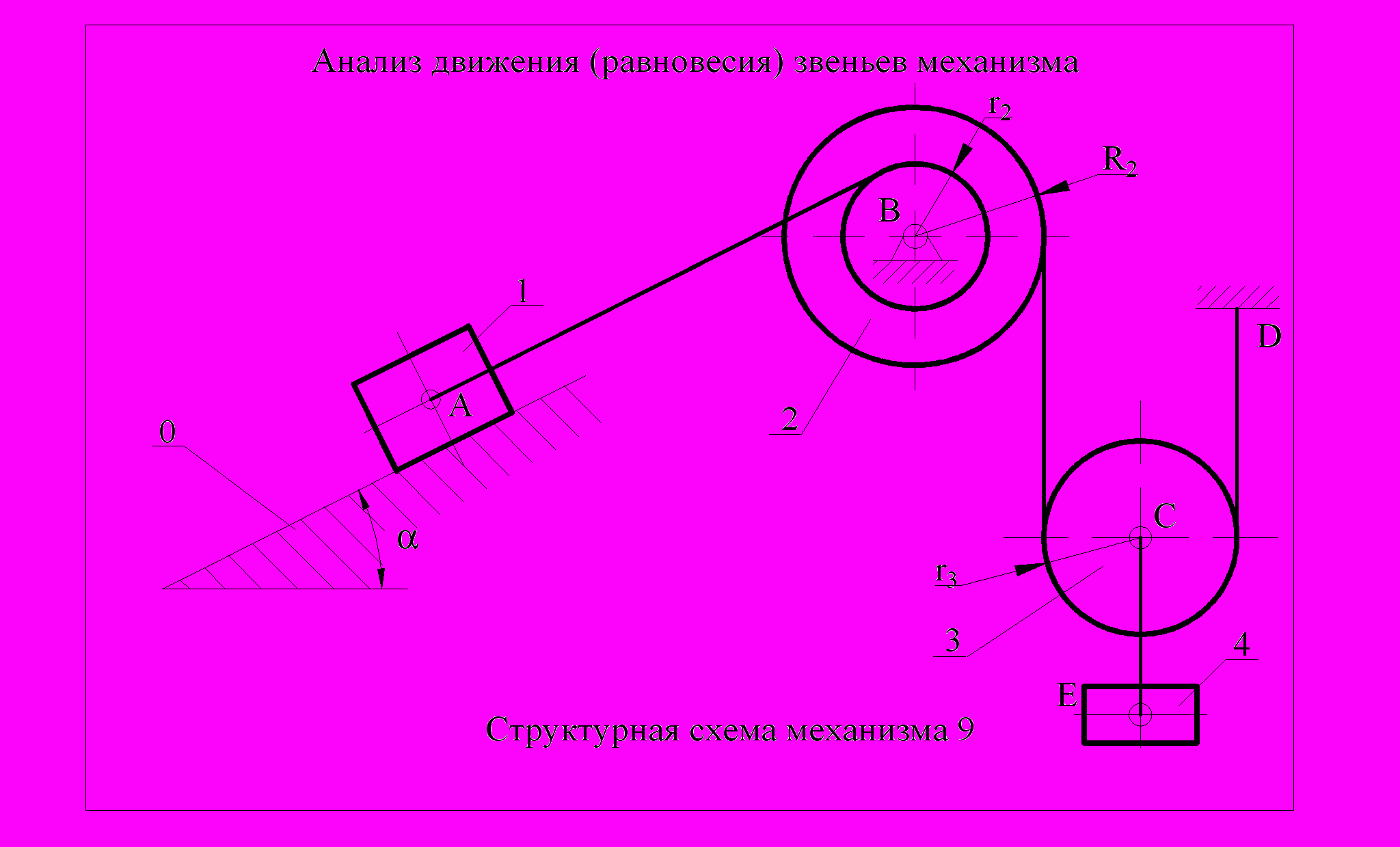

Вариант № 9


Исполнитель – студент

группа


Консультант


Начало “ “ 200 г.


Окончание “ “ 200 г.


Общие указания к выполнению курсовой работы.

Предметом исследования является плоский механизм (см. схему), предназначенный для преобразования движения одного звена в требуемые движения других звеньев. Число степеней свободы механизма равно единице.

Механизм содержит одно неподвижное, жестко закрепленное на Земле звено (стойку) 0 и несколько подвижных относительно стойки 0 звеньев 1, 2, 3 и т. д.

Неподвижное звено 0 может состоять из различных по конструкции частей (на схеме эти части имеют штриховку) и представлять собой комбинацию из горизонтальных или наклонных плоскостей, элементов шарниров и т. п. Все части стойки жестко связаны между собой. На схемах эти связи, как правило, не показывают, а цифра 0, обозначающая стойку, размещается у одной любой ее части.

Подвижные звенья (диски, колеса, кольца, блоки, ползуны) - однородные, абсолютно твердые тела. Они связаны между совой невесомой недеформируемой нитью и совершают или поступательное, или вращательное, или плоскопараллельное движение относительно стойки. Диски и колеса катятся по поверхностям или нитям без скольжения. Предполагается, что точки А, В, С, Е (центры симметрии подвижных звеньев) есть центры масс звеньев 1, 2, 3 и т.д.

Трением в шарнирах, между нитью и связанными с ней звеньями пренебрегаем.

Курсовая работа состоит из трех разделов. Первый раздел – «Статика», второй раздел – «Кинематика» и третий раздел – «Динамика».



Разделы курсовой работы.

Исходные данные и задачи исследований.

Раздел 1 «Статика».

Дано: m₁, m₂, m₃ ,m_4, r₂, r₃, R₂ - массы и радиусы окружностей, соответствующих индексу звеньев механизма;  - угол наклона плоскости 0 к горизонту.

Требуется определить:

- зависимости величин реакций внешних и внутренних связей звеньев механизма от заданных параметров;

- расчётную формулу для определения минимального значения коэффициента трения скольжения (покоя) между звеньями 0 и 1, обеспечивающего равновесие механизма.

Раздел 2 «Кинематика».

Дано:

- движение механизма осуществляется из состояния покоя;

- звено 1 (ползун) движется вниз по наклонной плоскости 0 с постоянным ускорением точки А, ;

- геометрические параметры, указанные в разделе «Статика».

Требуется определить:

- виды движения звеньев механизма;

- зависимости кинематических параметров движения звеньев от времени , выразив их через ускорение точки А;

- уравнения движения звеньев механизма.

Раздел 3 «Динамика».

Дано:

- r_ин2 - радиус инерции звена 2 относительно точки В;

- коэффициент трения скольжения  ;

- результаты расчётов и исходные параметры разделов «Статика» и «Кинематика».

Требуется определить:

- зависимость величины скорости движения точки А от её перемещения вниз по наклонной плоскости 0, ;

- расчётную зависимость для определения величины ускорения точки А;

- величину реакции связи звеньев 1 и 2 с учётом найденного значения ускорения точки А.

Кафедра «Теоретическая механика»


Задание к курсовой работе

«Анализ движения (равновесия) звеньев механизма»

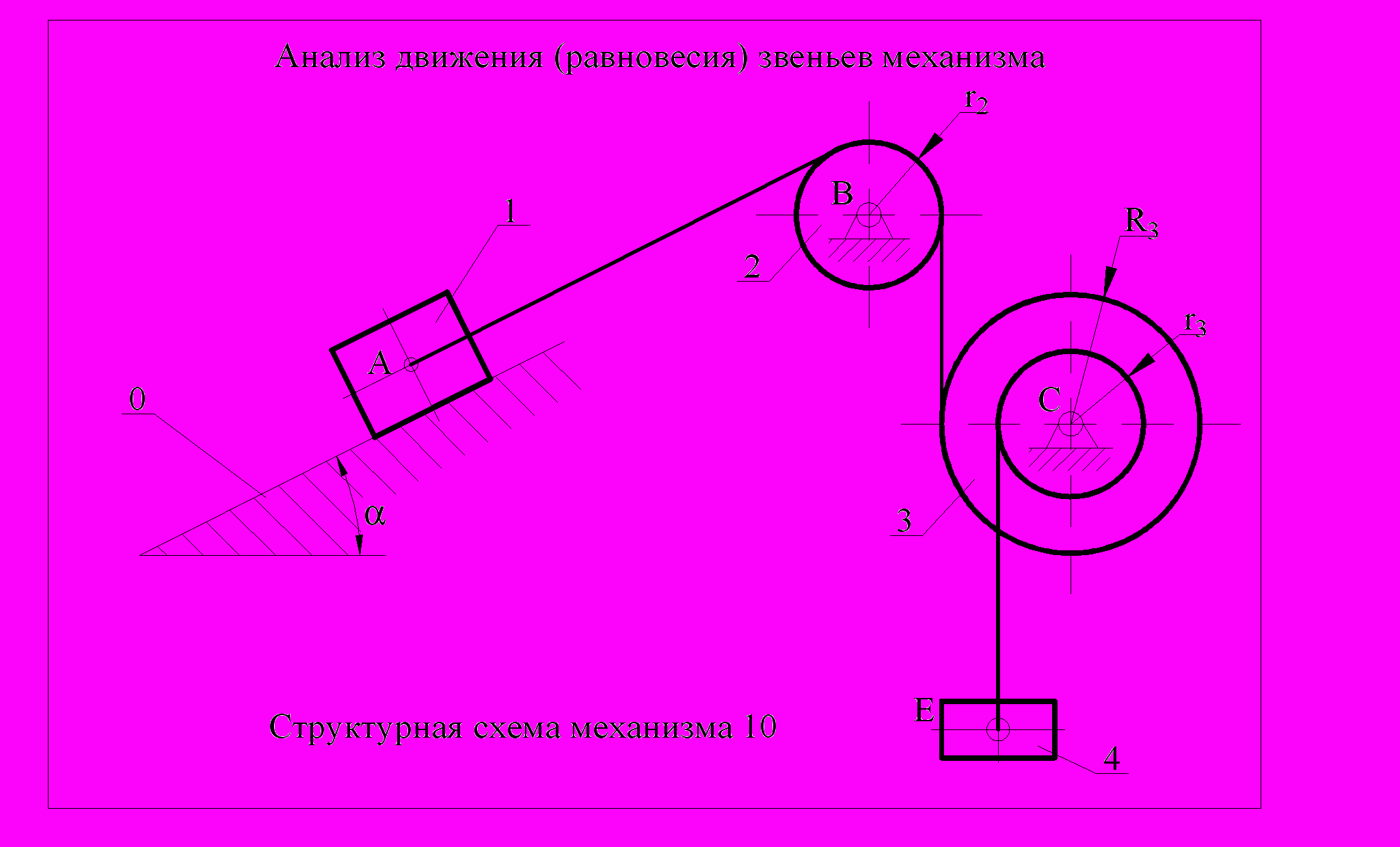

Вариант № 10


Исполнитель – студент

группа


Консультант


Начало “ “ 200 г.


Окончание “ “ 200 г.


Общие указания к выполнению курсовой работы.

Предметом исследования является плоский механизм (см. схему), предназначенный для преобразования движения одного звена в требуемые движения других звеньев. Число степеней свободы механизма равно единице.

Механизм содержит одно неподвижное, жестко закрепленное на Земле звено (стойку) 0 и несколько подвижных относительно стойки 0 звеньев 1, 2, 3 и т. д.

Неподвижное звено 0 может состоять из различных по конструкции частей (на схеме эти части имеют штриховку) и представлять собой комбинацию из горизонтальных или наклонных плоскостей, элементов шарниров и т. п. Все части стойки жестко связаны между собой. На схемах эти связи, как правило, не показывают, а цифра 0, обозначающая стойку, размещается у одной любой ее части.

Подвижные звенья (диски, колеса, кольца, блоки, ползуны) - однородные, абсолютно твердые тела. Они связаны между совой невесомой недеформируемой нитью и совершают или поступательное, или вращательное, или плоскопараллельное движение относительно стойки. Диски и колеса катятся по поверхностям или нитям без скольжения. Предполагается, что точки А, В, С, Е (центры симметрии подвижных звеньев) есть центры масс звеньев 1, 2, 3 и т.д.

Трением в шарнирах, между нитью и связанными с ней звеньями пренебрегаем.

Курсовая работа состоит из трех разделов. Первый раздел – «Статика», второй раздел – «Кинематика» и третий раздел – «Динамика».



Разделы курсовой работы.

Исходные данные и задачи исследований.

Раздел 1 «Статика».

Дано: m₁, m₂, m₃, m_4, r ₂, r ₃, R₃ - массы и радиусы окружностей, соответствующих индексу звеньев механизма;  - угол наклона плоскости 0 к горизонту.

Требуется определить:

- зависимости величин реакций внешних и внутренних связей звеньев механизма от заданных параметров;

- расчётную формулу для определения минимального значения коэффициента трения скольжения (покоя) между звеньями 0 и 1, обеспечивающего равновесие механизма.

Раздел 2 «Кинематика».

Дано:

- движение механизма осуществляется из состояния покоя;

- звено 1 (ползун) движется вниз по наклонной плоскости 0 с постоянным ускорением точки А, ;

- геометрические параметры, указанные в разделе «Статика».

Требуется определить:

- виды движения звеньев механизма;

- зависимости кинематических параметров движения звеньев от времени , выразив их через ускорение точки А;

- уравнения движения звеньев механизма.

Раздел 3 «Динамика».

Дано:

- r_ин3 - радиус инерции звена 3 относительно точки С;

- коэффициент трения скольжения  ;

- результаты расчётов и исходные параметры разделов «Статика» и «Кинематика».

Требуется определить:

- зависимость величины скорости движения точки А от её перемещения вниз по наклонной плоскости 0, ;

- расчётную зависимость для определения величины ускорения точки А;

- величину реакции связи звеньев 1 и 2 с учётом найденного значения ускорения точки А.
