Лабораторная работа №2


Пиление на круглопильном станке


КРУГЛОПИЛЬНЫЙ СТАНОК

Теоретическая часть

Круглопильный станок применяется для раскроя пиломатериа­лов, заготовок, щитов, плит, клееной фанеры. По назначению разде­ляются на станки для продольной, поперечной распиловки и универ­сальные.

На рисунке 45, а показан универсальный круглопильный станок модели Ц-6, предназначенный для продольной и поперечной распи­ловки досок, брусков и щитов. Кроме основной работы, продольного и поперечного распиливания древесины на станке, используя раз­личные приспособления, можно производить срезание фасок, уста­навливая линейку под нужным углом по отношению к плоскости сто­ла. Устанавливая направляющую линейку на заданном расстоянии от пильного диска и регулируя стол, можно выбирать четверти, пазы, гребни, запиливать проушины, шипы.

Станина станка — литая, коробчатой формы. Внутри нее на двух связанных между собой, шарнирно закрепленных плитах кре­пится в подшипниках пильный вал 1 и электродвигатель. Электродвигатель и пильный вал кине­матически связаны между собой клиноременной передачей.

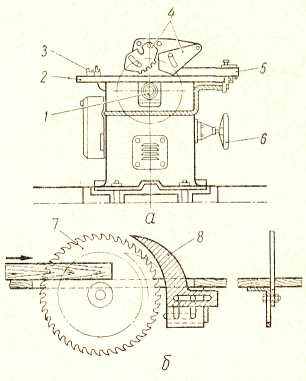

Рис. 45. Схема универсального круглопильного станка Ц-6(а):

/ — ножевой вал; 2 — стол; 3 — упор­ный угольник; 4 — ограждение; 5 — на­правляющая линейка; 6 — маховичок ме­ханизма установки ножевого вала по вы­соте; б — схема установки расклиниваю­щего кожа; 7 — пильный диск; 8 — рас­клинивающий нож


Положение пильного вала и электродвигателя в вертикаль­ной плоскости можно изменять с помощью маховичка 6, который связан винтом с гайкой, закреп­ленной на верхней плите. Натя­жение ремней выполняется ре­гулировкой длины штанги, сое­диняющей плиты.

На столе 2 предусмотрено отверстие для пильного диска и продольный паз, в котором может скользить передвижной упорный угольник 3. На столе же закрепляется направляющая линейка 5 и ограждение пильно­го диска 4.

Расклинивающий нож (рис. 45, б) устанавливают в плос­кости пильного диска при пиле­нии вдоль волокон. Его распо­лагают позади диска на расстоя­нии 10—15 мм от вершины зубьев. Для плоских дисков

толщина ножа равна толщине пропила или на 0,2 мм превышает его.

Дисковые пилы в поперечном сечении бывают с плоским и кони­ческим диском.

Пилы с плоским диском (рис. 46, а) в форме круглого плоского диска одинаковой толщины с насеченными зубьями разного профиля (предусмотрены четыре профиля зубьев пил) имеют диаметры 125— 150 мм и толщину 3,5 мм. Ширина пропила 3,5—4,5 мм.

Конические пилы (рис. 46, б, в, г) используют главным образом для профильного пиления пиломатериалов на дощечки толщиной 8—10 мм. Они дают чистый и узкий пропил 1,7—2,5 мм.

Чисторежущие (строгальные) пилы (рис. 46, б) применяют для получения чистых поверхностей пропила. Это возможно благодаря особой их конструкции, не требующей развода зубьев пил.

Дисковые пилы с пластинками из твердого сплава типа В?\15 применяют для древесностружечных плит, пиломатериалов, фанеры и т. п., а ВКП —для профильного распиливания клееной и цель­ной древесины.

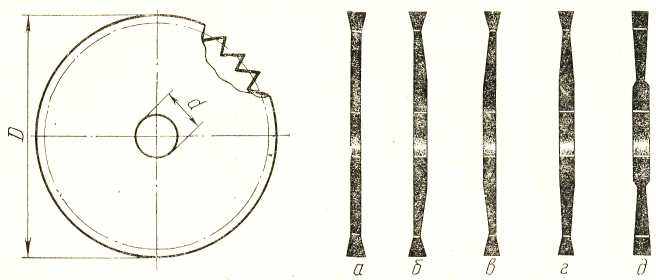

Рис. 46. Конструкции дисковых пил:

а — плоские; б — правоконические; в — левоконические; г — двухсторонние кониче­ские; д — строгальные (D — наружный диаметр пилы, d — диаметр посадочного от­верстия).


Практическая работа


Цель. Ознакомление с устройством круглопильного станка Ц-6 и его управлением, формирование первоначальных умений по пиле­нию.

Оборудование, инструмент, приспособления. Круглопильный станок Ц-6, дисковые пилы для продольного и поперечного распили­вания, толкатели, пиломатериалы, цветные плакаты, паспорт станка.

Технические сведения. Диаметр пильного диска выбирают в зависимости от толщины распиливаемого материала. Вершины зубьев пилы должны выступать из распиливаемого материала на 5—10 мм.

Закрепляют диск на пильном валу с помощью зажимных шайб, одна из которых служит для передачи диску крутящего момента и фиксируется относительно вала шпонкой, а другая свободно надевается на вал после уста­новки диска. Диск зажимается между шайбами гайкой.




Рис. 48. Положение пильного диска относительно стола и линейки:

а и б — при непараллельности ножевого вала поверхности стола; в и г — при не-параллелыюсти линейки плоскости диска; / и // — пласти; / — пильный (ножевой) диск; 2 — заготовка; 3 — направляющая линейка; 4 —' стол станка.


Настраивают станок на ши­рину заготовки, устанавливая направляющую линейку строго параллельно пильному диску на расстоянии от него, равном ширине выпиливаемой доски. Затем выпиливают одну-две за­готовки и замеряют ширину их верхних и нижних пластей в четырех местах на расстоянии 30—40 мм от торцов. Станок считается настроенным, если ре­зультаты измерения отличаются от заданных на величину, пре­дусмотренную допуском.

Различие в ширине верхней и нижней пластей может быть следствием неперпендикулярности плоскости пильного диска плоскости стола (рис. 48, а) или того, что базовая кромка не перпендикулярна пласти.

Чтобы установить истинную причину брака, следует взять для распиловки доску, ширина которой более двойной ширины выпили­ваемой заготовки. После первого реза доску поворачивают нижней пластью вверх, чтобы базовой боковой кромкой была только что об­разованная поверхность пропила; после второго пропила вновь за­меряют ширину пластей выпиленной заготовки. Если размеры пла­сти совпадают, то дефект получается из-за неперпендикулярности первой кромки к пласти, а не из-за плохой настройки станка. Раз­личие же в размерах пластей указывает на перекос вала. В этом слу­чае нужно выверить положение пильного вала, установив его стро­го параллельно столу (рис. 48, б).

Когда направляющая линейка не параллельна плоскости пилы (рис. 48, в), происходит отклонение заготовки от направляющей линейки или зажим заготовки между пилой и линейкой. Это очень опасно, так как полотно сильно перегревается и может лопнуть. Для устранения этого дефекта нужно ослабить крепление направ­ляющей линейки и установить ее строго параллельно пильному дис­ку, после чего снова закрепить.

На станке необходимо работать вдвоем: один (станочник) рав­номерно подает материал, плотно прижимая его к плоскости стола и направляющей линейке, а другой (подсобный) принимает распилен­ный материал. При подаче материала надо стоять сбоку от плоскости пилы так, чтобы отброшенный материал в случае обратного удара не попал в работающего.

В процессе работы следует проверять периодически ширину и

прямолинейность распиливаемого материала, шероховатость поверх­ности пропила. При работе на станке обязательно должны быть ус­тановлены расклинивающий нож и ограждение диска. Категориче­ски запрещается заканчивать пропил, подавая заготовку рукой. Заготовка проталкивается специальным деревянным толкателем. Ограждение верхней части пилы в процессе работы должно автома­тически опускаться таким образом, чтобы открытыми оставались зубья пилы, находящиеся в распиливаемой древесине. Необходимо, чтобы толщина расклинивающего ножа не превышала ширины раз­вода зубьев пилы более чем на 0,5 мм, а нож отстоял от зубьев не дальше чем на 10 мм.

На станке нельзя распиливать брусья, превышающие по толщи­не высоту пильного диска над столом.

При работе на станках из-за их неисправностей возникает брак. Неисправности станков, виды брака, их причины и способы устра­нения приведены в таблице 12.

Задание:

Подобрать пильные диски требуемого диаметра и профиля
зубьев для выполнения конкретной работы.

Установить диск на станке, проверить его крепление. Не
включая станок, убедиться в отсутствии биения диска.

Проверить надежность ограждения и правильно его устано­
вить, установить линейку на заданную ширину пиления.

Осуществить пуск станка и проверить его наладку на задан­
ную ширину пиления пропуском нескольких заготовок.

Произвести раскрой пиломатериалов по длине и ширине по
заданным размерам.

На станке ФПШ-5 выполнить перечисленные задания на пиль­
ном агрегате.

Сравнить и оценить удобство в работе, ее безопасность,
качество пиления на станках Ц-6 и ФПШ-5.

Вопросы:

Расскажите о назначении универсального круглопильного
станка.

Перечислите основные узлы круглопильного станка и их
назначение.

Какие правила техники безопасности надо соблюдать при
работе на круглопильных станках?

В чем заключается подготовка рабочего места и станка перед
работой?

Как ограждается пильный диск станка?

Какие виды брака могут быть получены при работе на уни­
версальном круглопильном станке? Расскажите о причинах, их
вызывающих, и способах устранения.
