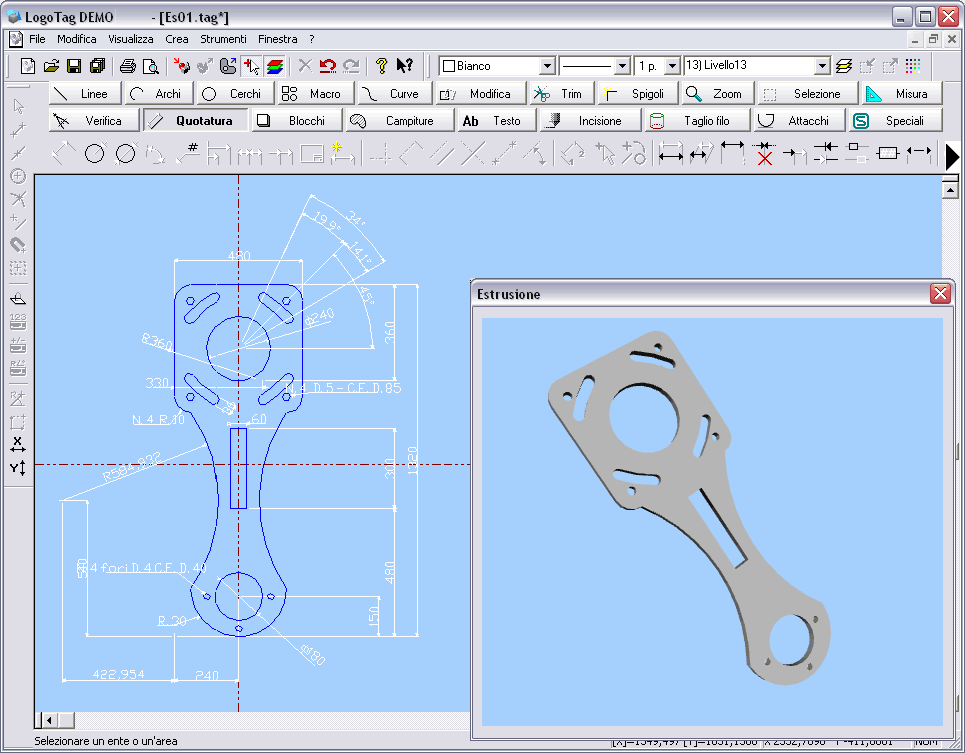

Русифицированное программное обеспечение со встроенной CAD/CAM-системой – « Talio» – 5 осей
Автоматическая система cad
Графическое моделирование процесса резки.
Автоматической оценки
...
Полное содержание
Подобный материал:


195027, Санкт-Петербург,

ул. Магнитогорская, д.51

Бизнес-центр«КРОЛ»,офис 319

тел/факс 441-32-24,441-32-47


http//:www.waterjet-spb.ru

mail: mvzhukov@mail.ru


Официальный представитель в России:

ООО «Ватержет»

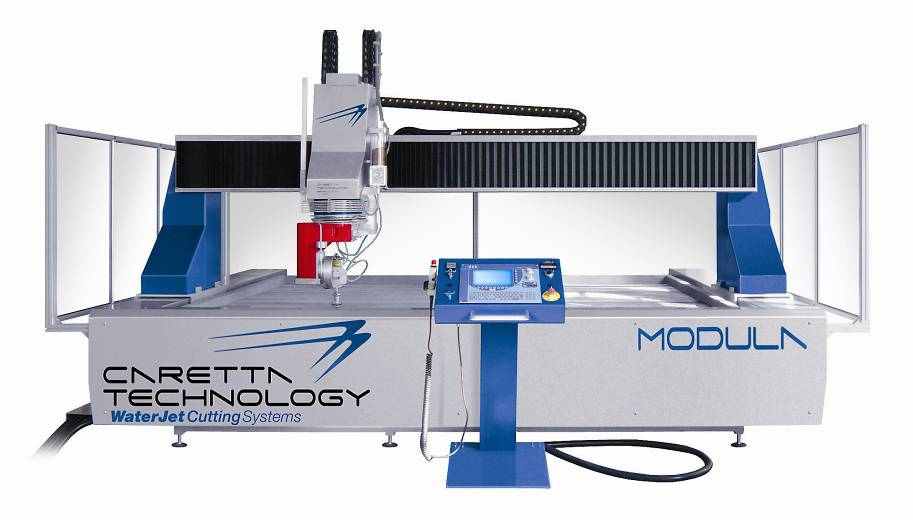

Установка гидроабразивной резки высоким давлением

Modula 3 –3020 /WJ/50/Z/E/S

(производитель “Caretta Technology” -Италия- www.caretta.it)




Компоновка станка гидроабразивной резки – Modula 3- тип станка портальный


Станок предназначен для обработки листового материала,плит ,заготовок и листового металлопроката из углеродистых,нержавеющих сталей,титановых,жаропрочных,

алюминиевых сплавов,изделий из неметаллических материалов методом гидроабразивной резки

Базовая комлектация станка Modula 3 - 3020/WJ/50/Z/E/S :
    • рабочий стол –резервуар ( ванна с опорной рамой и регировочными опорами );(3020)
    • станина станка
    • перемещающийся портал с кареткой режущей головки
    • комплект сменных пластин
    • приводы по осям X, Y, Z;
    • насос высокого давления «KMT» SL-V (50)
    • система ЧПУ - «ESС»
    • передвижной пульт
    • шкаф управления приводами с звуковой и световой сигнализацией
    • ручной пульт управления -джойстик
    • режущая головка (WJ)
    • система защиты режущей головки -сенсор высоты оси Z с встроенной системой анти-столкновения режущей головки (Z,E)
    • русифицированное программное обеспечение со встроенной CAD/CAM системой -«Talio»
    • контейнер – дозатор с абразивом под давлением (S)
    • программно-управляемый мини-накопитель абразива
    • водяной пистолет
    • воздушный пистолет
    • предохранительное ( лазерное ) устройство безопасности оператора
    • система водоподготовки и смягчения с фильтрацией 0,5 мкм;
    • система предварительной очистки и слива воды в канализацию (дренаж);
    • система воздухоподготовки;
    • техническая документация
    • набор инструмента для ремонта станка и насоса высокого давления
    • Комплект ЗИП и быстро изнашиваемых деталей на 500 часов.
    • 10 тонн гранатового абразива
    • Пуско-наладочные работы ,обучение оператора,инженера, слесаря ремонтника – 10 дней




Рабочий стол станка 3020

Рабочая зона резки:

Ось X ………………………………… 2000 мм

Ось Y…………………………………. 3000 мм

Ось Z ………………………………... 350 мм.

Ocь W ……………………………….. +/-45°

Ось С ……………………………..……. 400°

Рабочая зона ванны станка:

Ось X ………………………………… 2100 мм

Ось Y…………………………………. 3200 мм

Ось Z………………………………... 350 мм

-Стол-резепвуар станка (ванна) с несущими опорными элементами из стали

(толщина материала ванны 2 мм ), обработана антикоррозийной краской, с усиленным дном .

-Ванна установлена в специальную решетку. Решетка выполнена из труб прямоугольного профиля.

-Конструкция стола полностью независима от станины станка,что позволяет размещать на ней тяжелые заготовки, вес которых не будет влиять на геометрию рамы станка и ее деформацию.

-Опорные ребра рамы ванны, с двумя уровнями регулировки положения и с опорами в

центре ванны, позволяют с большой точностью распологать тяжелые заготовки.

-Ванна оборудована специальными выдвижными упорами ,для выравнивания опорной рамы стола.

-Ванна устанавливается на специальные регулировочные опоры ( 8 штук)

-Опорная рама станка оборудован сменными волнообразными пластинами из оцинковонной стали на которых размещаются заготовки .Пластины крепятся в специальные паза на опорных ребрах рамы стола. Пластины одинакового размера и их можно перемещать или поворачивать на 180 градусов на столе при износе.

-Зона загрузки-выгрузки заготовки полностью открыта и свободна

- высота стол-резепвуара станка (ванна) - 1000 мм.

-Максимальная нагрузка на стол-резервуар станка 1500 кг\кв.м.


Станина и перемещающийся портал станка

Конструкция рамы станка и портала :

-Станина станка из стального двутаврового профиля сложной конструкции с ребрами жесткости , подвергнутых термообработки , для обспечения максимальной прочности и жесткости конструкции.

- Станина дополнительно обработана на фрезерном станке за одну установку на станке.

-Шлифованные мостовые направавляющие жестко закреплены на станине станка. Они служат для поддержки и гарантируют максимальную жесткость конструкции против изгиба, скручивания, вибрации и резонанса ( Патент фирмы « Caretta Technology» )

-Концевики для предотвращения «вылета» за границы допустимого диапазона перемещения портала.

-Отсчет перемещения от точек зануления (базирования) по координатам идет в абсолютных единицах (всегда от 0).

-Сложная конструкция перемещающегося портала и двойных линейных направляющих

( Rexroth (BOSH) –Германия ) обеспечивает повышенную точность перемещения.

- На портале установлены встроенные направляющие , для движения каретки с режущей головкой по оси Х

-Перемещающийся портал представляет собой сварную конструкцию из стального тяжелого прочного профиля с ребрами жесткости .Конструкция портала подвергнута термостабилизации и старению,для снятия внутренних напряжений.

-Для достижения минимального прогиба портала использовался метод расчета с анализом конечных элементов, что полностью исключает «эффекта увода» (который приводит к неконтролируемому смещения портал).

-Опоры портала изготовлены из стальных пластин толщиной 38 мм, вырезанных с помощью

гидроабразивной резки.

-Увеличенное расстояние между подшипниками оси X и наличие тяжелых пластин позволяет

амортизировать вибрации и обеспечивае надежную опору для профиля портала.

-Первичная защита направляющих - лабиринтная сильфонная защита (патент фирмы « Caretta Technology» ) , не позволяет попадать в критически важные движущиеся узлы пыли и грязи.

- Вторичная защита - панели из нержавеющей стали, предотвращает попадание брызг и абразивного песка во время резки.

-Рама и портал станка проходят пескоструйную обработку , грунтуются и красятся синей краской RAL5005


Габаритные размеры станка:

По оси Х …………………………………….…………………………...4600 мм

По оси Y…………………………………………………………………..3100 мм

По оси Z (без трубопроводов высокого давления)…….2200 мм

Общий вес станка (без воды) : 4800 кг



Привода станка


Характеристики движущейся части


Для перемещения портала с режущей головкой по осям Х и У используется шлифованные косозубые рейки с шестернями.

Для перемещения по оси Z режущей головки станок оборудован шариково-винтовой парой

Rexroth (BOSH) (Германия)

Линейные шариковые направляющие с уплотнителями, с кареткой из нержавеющей стали, установлены на шлифованную направляющую.

Линейные шариковые направляющие и предварительно нагруженные подшипники имеют анкоррозионное покрытие.

Система смазки с помощью шприца, через систему внешних каналов.

Управление по осям X,Y,Z производится бесщеточными цифровыми серводвигателями переменного тока (АС) фирмы «OMRON» (Япония) со встроенными датчиками положения. При аварийном смещении портала , станок автоматически останавливается и система управления автоматически выравнивает стойки относительно портала.

Высокоточные планетарные редукторы с люфтом не более 1 угловой минуты, полностью

компенсируют погрешности рассогласования хода стоек портала , которые возникают с течением

времени .

Линейные блоки,направляющие и соеденительные части расположены внутри рамы стола для

их лучшей защиты .

Двигатели, приводы и направляющие герметично защищены от воды и пыли шторками из специального эластичного материала.

Электрические кабел и кабели управления станком уложены в короба и закрыты специальными пластиковыми защитными кожухами.


Механическая точность резки ( на всей рабочей длинне)…………….....± 0,1 мм

Точность при повторении:…………………………………………………..…............. ± 0,05 мм

Tочность перемещения ( порешность позиционирования)………….. ± 0.05 мм

Скорость подачи (рабочие):

По оси Х……………………………………………………………. 0 ÷ 20 000 мм/мин

По оси Y……………………………………………………………..0 ÷ 20 000 мм/мин

По оси Z……………………………………………………………..0 ÷ 8 000 мм/мин


Скорость подач (ускоренных):

По оси Х……………………………………………………………. 0 ÷ 30 000 мм/мин

По оси Y……………………………………………………………..0 ÷ 30 000 мм/мин

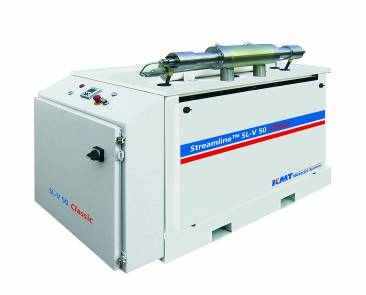

Насос высокого давления ( «KMT », США ) -50




Модель.. …………………… STREAMLINE SL-V Е-50

Двухсторонний мультипликатор………….1

Макс. давление воды (бар)…………...3800

Мощность двигателя ( НР/квт)…………50/37

Потребление воды (л/мин)…………..3,8

Соотношение давления «масло/вода» …1:20

Емкость аккумулятора ( для сглаживания пульсации –

Сертификат TUF ) …………2 литра

2 керамических плунжера

2 цилиндра высокого давления ( нержавеющая сталь с термообработкой)

1 бустерный водяной насос ( 8 бар )

2 манометра для определения для входного давления воды и давления масла в гидравлической системе насоса.

Система быстрой замены керамических плунжеров.

Система SOFT-START для запуска главного двигателя насоса автоматически срабатывающий

клапан безопасности для понижения давления.

2 водяных фильтра :1 и 0,5 микрон

Программируемый контроллер для управления: : высокая/низкая температура масла ,низкое входное давление воды; двойной контроль давления (высокое/низкое) ходов.

1 гидронасос.

Плавная регулировка давления воды

Охлаждение гидравлического масла - водяное

Два переключаемых уровня давления для «просверливания» хрупких материалов,плавная регулировка давления.

Замкнутый круг циркуляции масла , встроенный в бак масляный фильтр 10 микрон.

Комплект трубопроводов высокого давления (общая длина 10 метров)

Встроенный масляный фильтр ( с тонкой фильтрацией 10 мкм )

Высоковольтный электродвигатель (220 ÷ 550 В / 50 – 60 Гц)

Звукоизолирующая крышка

Вместе с насосом поставляется также:

Набор инструмента для обслуживания и документация

Паспорт на русском языке, СD c обучениние ремонта станка.

Электрические кабели от насоса к электрошкафу

Набо шлангов и фиттингов

Электрошкаф для подключения по схеме «звезда – треугольник (3 фазы/ нуль / заземление)

- Рабочее напряжение ( ± 10 %) …………. 400 В / 50 Гц

- Основной предохранитель рассчитан на………………………… 125 A

- Потребляемая мощность…………………………………….…… 37 кВт


ЧПУ ( ESC –Италия )

Производство « ESC» –Италия

Память RAM 312 Mб

Жесткий диск емкостью до 120 Гб

Компьютер промышленного исполнения

Операционная система Windows XP

Цветной монитор 15’ LCD

Цифровые драйверы с экранной настройкой

Переносной электронный маховичок (пульт управления) – джойстик

PLC интегрированный в корпус ЧПУ.

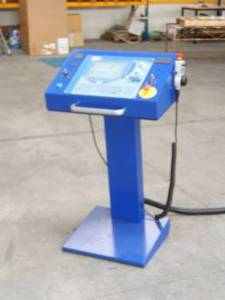

Передвижной пульт управления с влагозащищенной клавиатурой

Передачи управляющих программ с PLC на передвижной пульт упрпавления

Интерполяция: линейная, круговая, сплайновая
Управление до 4 осями одновременно (базовый вариант) - расширяется  макс. до 16 осей.
Поддерживаются интерфейсы (аналоговый + /-10V, цифровая ECSLINK  , SERCOS , MECHATROLINK  ), возможность смешанной конфигурации цифровые и аналоговые оси.

На полевой шине до 16 входов/выходов).
Аналоговые записи с разрешением 12 бит и программируемый диапазон работы,

интегрированное на материнской плате ПК.
Возможность установки 16 входов и 8 выходов на оперативном панели для прямого управления с пульта машины.

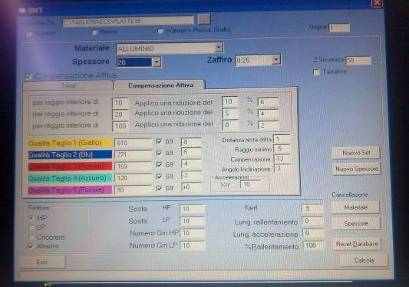

Программа динамического графического моделирования, визуально отображает процесс резки во время работы станка на дисплее в режиме реального времени .

На дисплей выводится :

- программа контроля срока службы сопла

- программа диагностики насоса высокого давления

- программ времени резки изделия
Автоматическое определение определение точки «0» (точки базирования, т.е. отсчета координат движения станка)

Система удаленной диагностики станка и насоса

Автоматическая корректировка подачи абразива в режущую головку.

Поворотная система координат для точного базирования заготовки на столе станка.

Автоматический контроль линейного ускорения / замедления

Корректировка скорости подачи во время резки.


Шкаф управления приводами станка оборудован:

-серийным порт RS-232 для подключения кабеля к удаленному компьютету конструктора-технолога для ввода пограмм по локальной сети с протоколом TCP / IP .

-плата RS-232 для подключения к сети Internet

-интерфейсы последовательной шины RS 232/422 и USB порт для ввода программ с помощью

флэш-карты

- Дисковод 3,5” , серийный порт USB для загрузки управляющих программ с помощью флэш-карты

- сигнальная световая сигнализация работы приводов

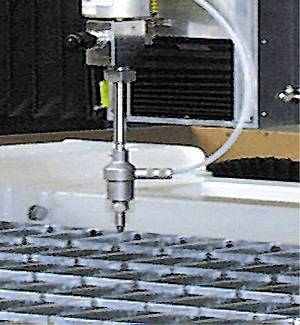

Самонастраивающаяся гидроабразивная режущая головка – («КМТ» США) – WJ



В режущей головке энергия водяной струи под высоким давлением используется для ускорения частиц абразива и позворляеет обрабатывать различные материалы гидроабразивной струей высокого давления.

Конструкция режущей головки является разработкой фирмы «KMT» и защищена патентами в США.

Отверстие в режущей головке автоматически соосно выставляет c рубиновым соплом и фокусрующей трубкой . Режущая головка может использоваться для резки чистой водой или водой с абразивом.

Конструкция режущей головки :

- Пневматический клапан , работающий по принципу ON/OFF

(нормально закрытый)

-Регулировочный клапан времени действия струи высокого давления

- Самонастраивающаяся смесительная камера для смешивания воды и абразива, со встроенным рубиновым соплом (отверстием диаметром не более 0,25 мм ) и фокусирующей трубкой ( твердый сплав на основе барида).

-Линия подачи абразива встроена в смесительную камеру.

Схема работы самонастраивающейся режущей головки «КМТ».

1 — подвод воды под высоким давлением от насоса

( мультипликаторного типа) ,

2 — рубиновое сопло,

3 — подача гранатового абразива из бункера ,

4 — фокусирующая трубка ,

5 — смесительная камера ,

6 — режущая струя ( вода+ абразив),

7 — разрезаемый материал.

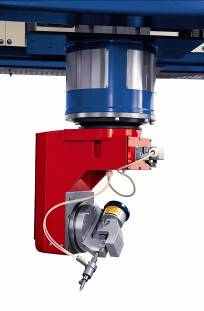

5-осевая система резки в формате 3D – Modula3 со встроенной системой автоматической компенсации конусности реза.



Техническое описание:

- бесщеточные серводвигатели переменного тока

фирмы «OMRON» (Япония) со встроенными датчиками

положения ,расположенные внутри герметичного корпуса

- специальные влагозащищенные подшипники в герметических

закрытых кожухах

- массивный литой корпус, окрашенный специальной краской

- интерполяция по 4-й и 5-й осям, контролируемая ЧПУ

- Внутреннее расположение трубопроводов высокого

давления с 2-мя шарнирами

- специальный клапан для предотвращения попадания воды.

- встроенная система автоматической компенсации конусности реза( корректирует наклон струи во избежание нежелательного косого реза и улучшает перпендикулярность реза до 2° от вертикали за счет того, что ЧПУ отслеживает наклон потока жидкости, подаваемой под высоким давлением в режущую головку

( подруливающая режущая головка)



Система контроля высоты режущей головки по оси Z (Q),

со встроенной защитой от столкновений (Е)


( Патент фирмы « Caretta Technology» )

Система контроля высоты режущей головки по оси Z (Z) - щуп позволяет увеличить скорость и точность реза за счёт максимально близкого расположения режущей головкой над материалом и выполняет следующие функции:

- автоматическое позиционирование режущей головки относительно заготовки без предварительного введения в программу расстояния или толщины

- подерживает постоянное расстояния между сопломй и поверхностью обрабатывемого листа по программе, с автоматическим отслеживанием расстояния или проверкой датчиком во время операции.

-встроенное устройство защиты от столкновений (Е - Anti-Collision System)

предотвращает возможные повреждения режущей головки и останавливает работу станка при аварийном приближении к препятствию Датчик о отслеживает перемещение режущей головки во всех трех управляемых осях в отдельности и одновременно при рабочих подачах и при ускоренных перемещениях.


Русифицированное программное обеспечение со встроенной CAD/CAM-системой – « Talio» – 5 осей

-Программное обеспечение «Talio» позволяет автоматически создать программу ЧПУ

для изготовления деталей различной сложности

-Функция Procedures - Используется для  автоматического управления положения заготовки.

- Функция  графического отображения контура реза.Установка  начальной точки резки.

-Функция  DRF Modus- Используется для обкатки профиля резки без исполнения обработки.

- Функция  Possibility- Используется для  приостановки текущей операции, чтобы начать другую и в конце концов к автоматической пепезагрузке первой операции

- Функция Real Time Graphics- Используется для визуализации траектория

движения головки в реальном времени.

-В программе предусмотрена визуализация с ручным  или автоматическое масштабирование. - Возможность прерывания процесса обработки, на любой стадии с последующим возобновлением обработки с момента прерывания.

- Функция   автоматическая перезагрузка после прерванной операции.После переориентации

на контуре можно выбрать повторно точку входа.

-Система автоматизированного проектирования.

-Программное обеспечение для компьютеризованногоуправления процессом резки: задание параметров заготовки в кодах ISO.

-Поворотная система координат станка делает готовые детали без точной установки обрабатываемого листа на столе установки.

-Система координат автоматически ориентирует режущую головку по фактическому положению листа на столе станка

-Система управления станком автоматически продалжает обработку листа с точки, остановки станка при сбое программы.

-Автоматическое определение контура реза, точки входа/выхода, холостого хода.

-Список заготовок и листов.

-Контроль высоты положения режущей головки и автоматическое поддержание зазора


АВТОМАТИЧЕСКАЯ СИСТЕМА CAD/CAM

-Автоматическая разметка «Nesting» ( автоматическое разложение деталей на листе c возможностью регулировки расстояния между деталями)

-Автоматическая проверка чертежей на наличие разрывов, наложений, неточностей после импортирования данных

-Выбор основного профиля из библитотеки к работе
-Определение элементов выбранного профиля и его модификация, согласно требуемому чертежу управляемые параметры (изменение масштаба, зеркальное отображение, вращения).
- Повторение выбранного профиля (профилей) для полного заполнения листа (заготовки).
- Графическое моделирование процесса резки.

-Автоматическая проверка чертежей на наличие разрывов, наложений, неточностей после импортирования данных

- Возможность сохранения программ раскроя и их вызовов из памяти для повторного исполнения.
- Автоматический выбор нужног элемента (выделение цветом)- Создание замкнутых контуров.- Объединение общих линий для прорезания различных деталей

-Выбор различного качества с использованием специальной таблицы.

- Ручной режим управления процессом подготовки программ.

- Управление столкновениями при ускоренных перемещениях

- Библиотека материалов для гидроабразивной резки.

- Создание небольших перемычек (между другими деталями), получаемых с помощью сложного реза

- Расчет времени обработки на стадии прорисовки и симуляции обработки;

- Поддерживает прорисовку, технические функции и различные установки.

- Команды по размерам рисунков

- Моделирование профиля вырезаемой детали в виде последовательности кодов ISO.

- Графический 2-х мерный контроль обработки, симуляция обработки;

- Возможность загрузки САD следующих форматов: .DXF, .DWG, .IGS, .PLT.,Компас

- Совместимость с другими системами автоматизированного проектирования (через DXF-коды и DWG –коды –AutoCad,Компас и др.)

- Функции диагностики, индикация параметров положения инструмента .

- Функция АВТОМАТИЧЕСКОЙ ОЦЕНКИ, какой контур лучше вырезать вперед другого, оценки

производственных затрат на изготовление детали, времени обработки, длин резки

( в технологических таблицах для выполнения задания нужно задать ТИП МАТЕРИАЛА, ТОЛЩИНУ И

КАЧЕСТВО ОБРАБОТКИ )


Герметизированный бункер с абразивом под давлением -S


Конструкция герметизированного бункера обеспечивает возможность догрузки абразива в режущаю головку станка без остановки резания.

Герметизированного бункера выполнен из нержавеющей стали и вмещает 300 кг абразива .

Герметизированного бункера с помощью компрессированного воздуха (5 bar) транспортирует по специальным армированным шлангам абразив в программно-управляемый мини-бунке , расположенный на портале станка. Герметизированный бункера оборудован датчиком низкого уровня абразива.

На портале станка установлен специальный датчик для остановки подачи абразива в случае аварийного попадания воды в трубку подачи абразива .


Программно-управляемый мини-бункер




( Патент фирмы « Caretta Technology»

Мини-бункер абразива позволяет плавно изменять количество подаваемого абразива в режущую головку станка . Устройство программно-управляемое с ЧПУ панели управления станком, для наиболее точного расхода абразива. Встроенный датчик контролирует уровень абразива в процесе резки и при попадания воды в абразив останавливает подачу абразива.

Мини -бункер крепится на движущемся портале станка рядом с режущенй головкой.


Система водоподготовки и смягчения воды (открытого типа) с фильтрацией до 0,5мкм:

Система служит для очистки и смягчения подаваемой воды до необходимых технических характеристик, защиты от перепадов давления в магистральном трубопроводе и поддержания бесперебойной работы насоса высокого давления.



Система состоит из:

Фильтр грубой механической очистки ( 50 мкм)

Фильтр-деионизатор ( программиуемый ) с комбинированной загрузкой смолой для удаления ионов металлов (кальция, магния, железа, меди, цинка и др.)

Фильтр угольный для полной очистки воды. ( 10 мкм)

Фильтр водяной очистки ( 5 мкм)

Фильтр водяной очистки ( 1 мкм)

Накопительный бак для стабилизации воды и уменьщения системы кавитации (материал - полимерные материалы). Объем не менее 1м3

Автоматическа подкачивающая станция , для увеличения и стабилизации давления подаваемой воды в насос высокого давления .

Набор фитингов, хомутов и шлангов для соединения.


Система очистки и слива воды в канализацию(дренаж)

Система служит для предварительной очистки воды от абразивной взвеси для

дальнейшего слива в общегородскую канализацию (дренаж).



Система состоит из:

Накопительный бак отстойник – 2 шт.(полимерные материалы). Объем не менее 0,5м3

Фильтр для задержки крупных частиц абразива (мешочного типа)

Набор фитингов, хомутов и шлангов для соединения.



Система подготовки воздуха


Система служит для очистки и подготовки воздуха до необходимых технических

характеристик, защиты от перепадов давления и для поддержания бесперебойной работы станка.



Система состоит из:

Воздушный компрессор - производительность – 18,7 м3/час (фирма « Fini» Италия)

Воздушный фильтр – очистка 3 микрон ( фирма «SMC» -Япония)

Воздушный фильтр -очистка 0,1 микрон (фирма « SMC»-Япония)

Осушитель с внутренним охладителем, сепаратором из нержавеющей стали ( фирма «SMC» - Япония)

Набор фитингов, хомутов и шлангов для соединения.


Предохранительное ( лазерное ) устройство безопасности

Станок оснащен устройством оптической (датчики) безопасности оператора

станка от проникновения в зону резания согласно нормам безопасности стран ЕС ( на основе лазерного излучения)

По 4 углам периметра станка установлены на специальные стойки :

1 стойка- источник инфракрасного излучения

1 стойка – оптический приемник инфрокрасного излучения .

2 стойки - с антибликовыми поворотными зеркалами +/- 30 грудусов.

Стойки жестко крепятся к полу помещения анкерными болтами .

При пересечении оптического(лазерного луча) защитного барьера и проникновения в зону резания, происходит полная остановка станка,отключение насоса высокого давления , включается звуковая и световая сигнализация . Аварийная остановка и новый запуск станка контролируется ЧПУ станка с передвиного пульта оператора станка.





Устройство безопасности станка по нормам ЕС

Механические и электрические компоненты станка выполнены и оснащены устройствами безопасности, сосласно нормам безопасности ЕС для станков гидроабразивной резки,согласно 89/392/EEC,72/23/EFC,89/336/EEG , а также декларациям EN 60204,EN292-1,EN292-2,EN294,EN 394,EN418, EN983


Техническая документация

Со станком поставляется следующая документация:

– Руководство по эксплуатации обслуживанию установки «Caretta Technology S.r.l»

- Руководство по системе управления «ESC» 1805 .

– Электросхемы на установки «Caretta Technology S.r.l»

- Руководство по эксплуатации и обслуживанию насоса высокого давления «KMT»

- СD c обучением по ремонту насоса высокого давления «КМТ»

- Руководство по программному обеспечению CAD / CAM.- «TALIO»


Потребление промышленных ресурсов:


Питьевая воды ( 8 бара): л/мин 12

Электроэнергия: В 400

Гц 50

Воздух : давление кг/см 7.5

расход л/мин, 300

влажность точка росы+3С,

степень очистки – 99,5 %

Общее потребл. Мощности: кВт 42

Требования к воде ( химический состав и примеси):


Мягкая питьевая вода,

Кальций-25 мг/литр

Хлориды-15 мг/лит

Нитраты-25 мг/литр

Кислород-1 мг/литр

Диоксид кремния-10 мг/литр,

Железо-0,1 мг/литр

Марганец-0,1 мг/литр

Магний-0,1 мг/литр

Натрий-10 мг/литр

Свободный хлор-1,0 мг/литр,

Твердость-10 ед,

Общее количество примесей-60 мг/литр,

Уровень среды (PH)-6,5-8,5


Для подготовки к работе нужно (готовит Заказчик) :


а. ровный бетонный пол (не менее 150 мм ) – станок ставится на анкерные болты

б. температура в помещении не ниже + 20 град ( круглогодично)

в. потолок не ниже 3 ,5 м + возможность проветривать помещение от влаги ( вентиляция и т.д.)

г. электроэнергия: не менее 50 кВт, 380 В (три фазы)

- электрический кабель -КГ 4 х 25 ( длинна не менее 30 м)

- электрощит ( с автоматом промышленного исполнения не меньше 125 А)

е. подача питьевой воды: 12 л/мин, давление 8 бар.

- качество питьевой воды ( см.условия выше)

- выходная магистраль под воду 1\2”,

- шаровой кран,

- резьбовой штуцер ( латунь) под шланг Ф 20 мм.

ж. слив в городскую канализацию

- отводная труба диаметром не менее 1 дюйма

З.подача воздуха :давление-7.5 кг/см, расход – не менее 300 л/мин, влажность- точка росы +3С, степень очистки – 99,5 %

и. персональный компьютер с операцигнной системой Windows XP (лицензионный) –для инженера -технолога


Условия базовой поставки:


Срок поставки: 4 месяца


Поставка : склад г.Санкт-Петербург


Условия платежа - 30 % предоплата

60 % станок на складе г. Санкт-Петербург

10 % после ПНР .

Гарантия на оборудование: 12 месяца ( или 2500 рабочих часов)

( гарантия не распространяется на расходные материалы и быстроизнашивающиеся детали)

Пуско-наладочные работы ,обучение оператора,инженера, слесаря ремонтника (10 дней )

Со станком поставляется - комплект ЗИП и быстро изнашиваемых деталей :

«Золотой портфель» ( на 300 рабочих часов )

5 000 кг гранатового абразива

для работы : 5 фокусирующих трубок, 5 рубиновых вставок

для ремонта : 1 набор для насоса, 1 набор для ремонта клапана,

1 набор ремонта режущей головки, 1 набор водяных фильтров.


Генеральный директор ООО «Ватержет» Жуков М.В
