Таблица Г7 Припуски на обработку прошитых или полученных литьем отверстий по
9-му и 11-му квалитетам. Размеры, мм
| Диаметр отверстия | Обработка отверстий с допуском Н9 | Зенкерование или растачивание Н11 | ||||||||
| Номи- нал | Допуск | Черновое растачивание | Чистовое растачивание | Развертывание, тонкое растачивание пластинами или оправками «Микроб» | ||||||
| Н 9 | Н 11 | первое | второе | |||||||
| первое | второе | Номинал | Допуск по Н11 | |||||||
| первое | второе | |||||||||
| 30 | + 0,052 | + 0,13 | — | 28 | 29,8 | + 0,13 | 29,93 | 30Н9 | 28 | 30 Н11 |
| 32 34 35 36 37 38 40 42 45 47 48 50 | +0,062 | + 0,16 | — | 30 32 33 34 35 36 38 40 43 45 46 48 | 31,7 33,7 34,7 35,7 36,7 37,7 39.7 41,7 44,7 46,7 47,7 49,7 | + 0,16 | 31,93 33,93 34,93 35,93 36,93 37,93 39,93 41,93 44,93 46,93 47,93 49,93 | 32Н9 34Н9 35Н9 36Н9 37Н9 38Н9 40Н9 42Н9 45Н9 47Н9 48Н9 50Н9 | 30 32 32 34 34 36 38 40 42 43 46 48 | 32Н11 34Н11 35Н11 36Н11 37Н11 38Н11 40Н11 42Н11 45Н11 47Н11 48Н11 50Н11 |
| 45 | ||||||||||
| 52 55 58 60 62 63 65 68 70 72 75 78 80 | +0,074 | + 0,19 | 47 50 53 55 57 58 60 63 65 67 70 73 75 | 50 53 56 58 60 61 63 66 68 70 73 76 78 | 51,5 54,5 57,5 59,5 61,5 62,5 64,5 67,5 69,5 71,5 74,5 77,5 79,5 | + 0,19 | 51,92 54,92 57,92 59,92 61,92 62,92 64,92 67,9 69,9 71,9 74,9 77,9 79,9 | 52Н9 55Н9 58Н9 60Н9 62Н9 63Н9 65Н9 68Н9 70Н9 72Н9 75Н9 78Н9 80Н9 | 50 52 55 58 60 60 62 65 68 70 72 75 78 | 52Н11 55Н11 58Н11 60Н11 62Н11 63Н11 65Н11 68Н11 70Н11 72Н11 75Н11 78Н11 80Н11 |
| 85 90 95 100 105 110 115 120 | + 0,087 | + 0,22 | 80 85 90 95 100 105 ПО 115 | 83 88 93 98 103 108 113 118 | 84,3 89,3 94,3 99,3 104,3 109,3 114,3 119,3 | + 0,22 | 84,85 89,85 94,85 99,85 104,8 109,8 114,8 119,8 | 85Н9 90Н9 95Н9 100Н99 105Н9 110Н9 115Н9 120Н9 | 82 88 92 98 102 107 112 117 | 85Н11 90Н11 95Н11 100Н11 105Н11 110Н11 115Н11 120НI1 |
| 125 130 135 140 145 150 155 160 165 170 175 180 | + 0,1 | + 0,25 | 120 125 130 135 140 145 150 155 160 165 170 175 | 123 128 133 138 143 148 153 158 163 168 173 178 | 124,3 129,3 134,3 139,3 144,3 149,3 154,3 159,3 164,3 169,3 174,3 179,3 | + 0,25 | 124,8 129,8 134,8 139,8 144,8 149,8 154,8 159,8 164,8 169,8 174,8 179,8 | 125Н9 130Н9 135Н9 140Н9 145Н9 150Н9 155Н9 160Н9 165Н9 170Н9 175Н9 180Н9 | 122 127 132 137 142 147 152 157 162 177 172 177 | I25Н1I 130Н11 135Н11 140Н11 145Н11 150Н11 155Н11 160Н11 165Н11 170Н11 175Н11 180Н11 |
| 190 195 200 | + 0,115 | + 0,29 | 185 190 194 | 188 193 197 | 189,3 194,3 199,3 | + 0,29 | 189,9 194,8 199,8 | 190Н9 195Н9 200Н9 | 187 192 197 | 190Н11 195Н11 200Н11 |
Примечание. При обработке сквозных отверстий по Н9 диаметром свыше 80 мм рекомендуется применять двухрезцовые оправки для совмещения первого и второго чернового растачивания.
Таблица Г 8 Припуски на круглое шлифование деталей в центрах (на диаметр)
Размеры , мм
| Диаметр детали | Длина детали | Допуск (-) на предварительную обработку по h11 | |||||
| До 100 | Св. 100 до 300 | Св. 300 до 500 | Св. 500 до 700 | Св. 700 до 1300 | Св. 1300 до 2000 | ||
| 6 – 10 |  |  |  | - | - | - | 0,09 |
| Св. 10 до 18 | | |  | - | - | - | 0,11 |
| Св. 18 до 30 | | |  | - | - | - | 0,13 |
| Св. 30 до 50 |  |  |  |  |  | - | 0,16 |
| Св. 50 до 80 | |  | | |  |  | 0,19 |
| Св. 80 до 120 |  |  |  |  |  |  | 0,22 |
| Св. 120 до 180 |  | | | | |  | 0,25 |
| Св. 180 до 260 | | |  | | |  | 0,29 |
| Св. 260 до 360 |  | | | |  |  | 0,32 |

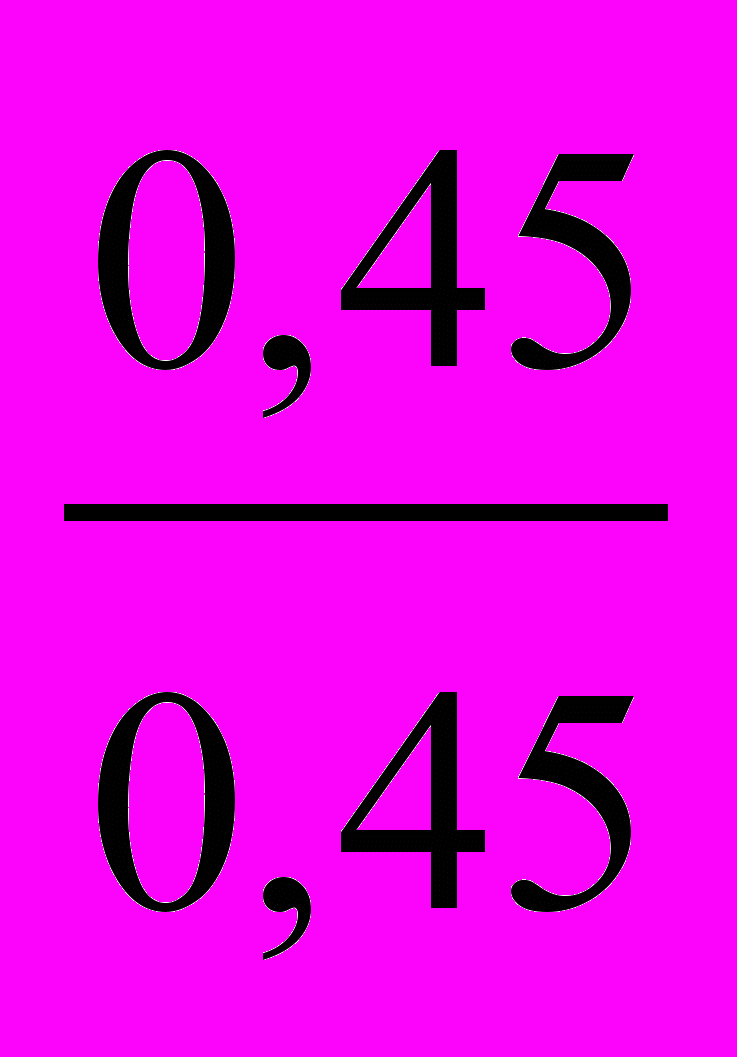

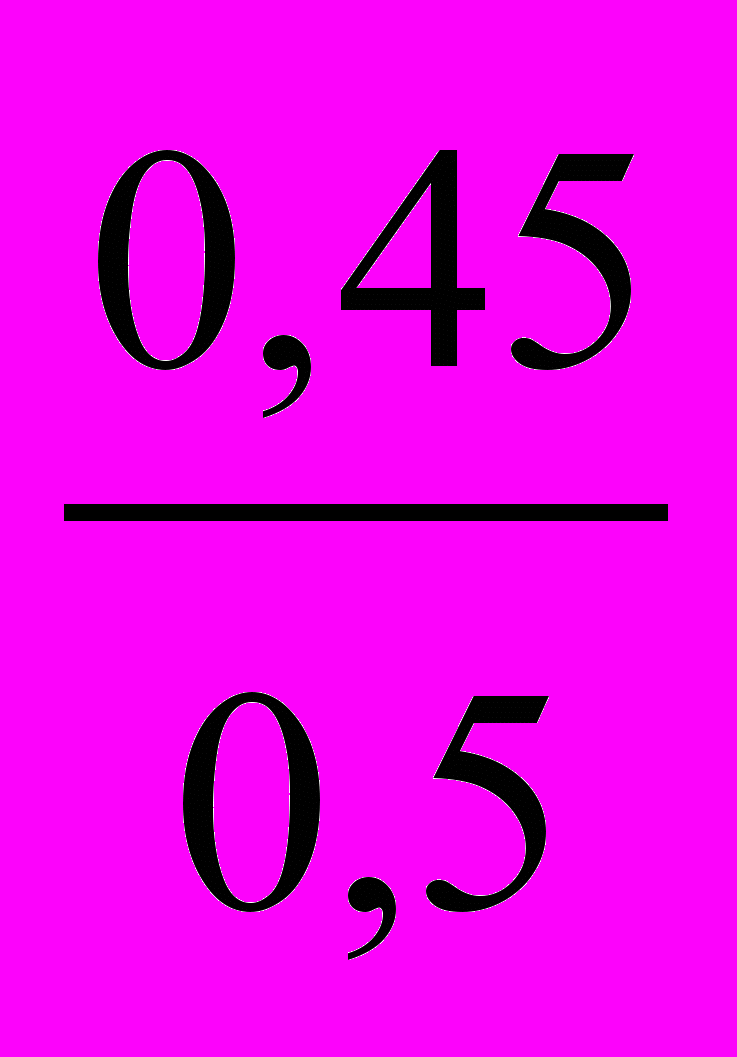

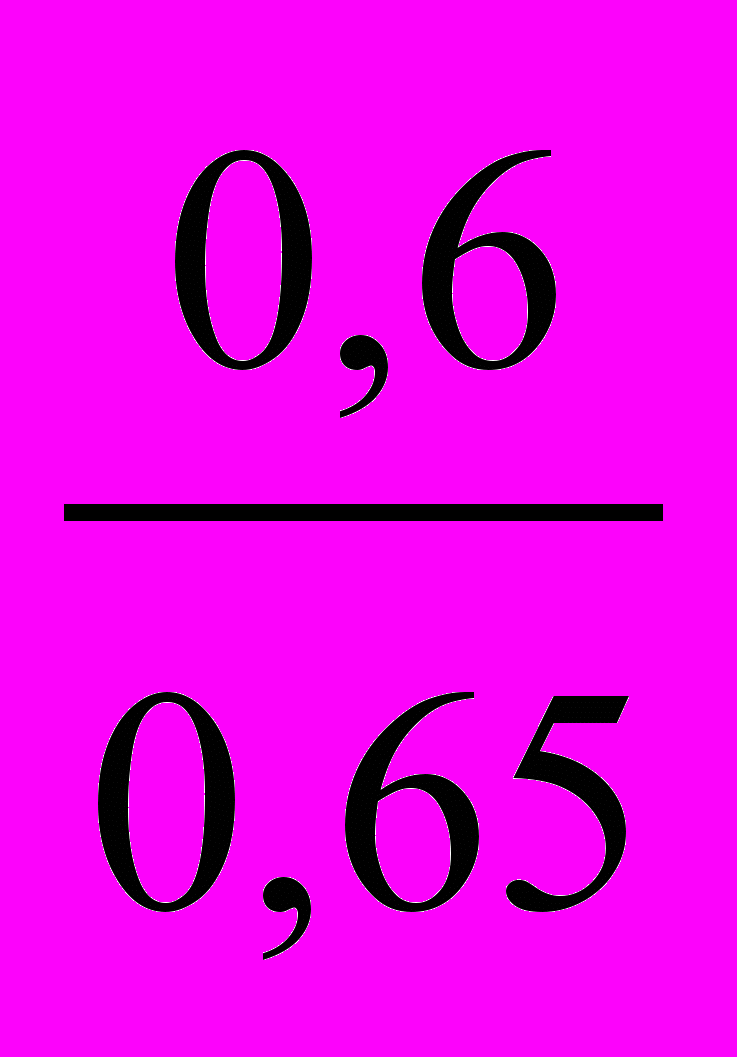

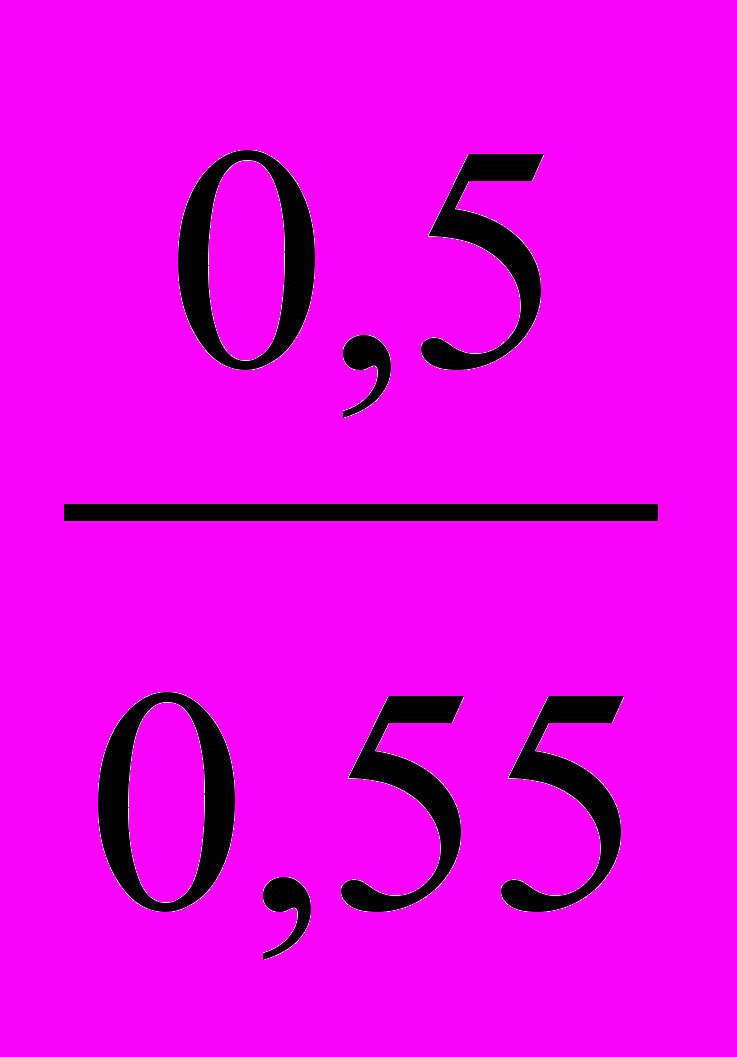

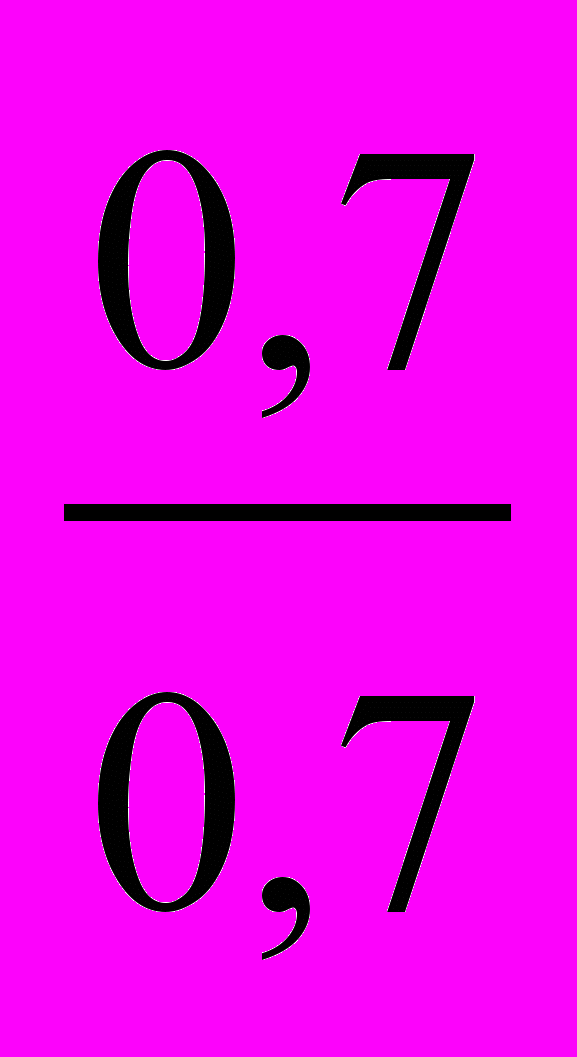

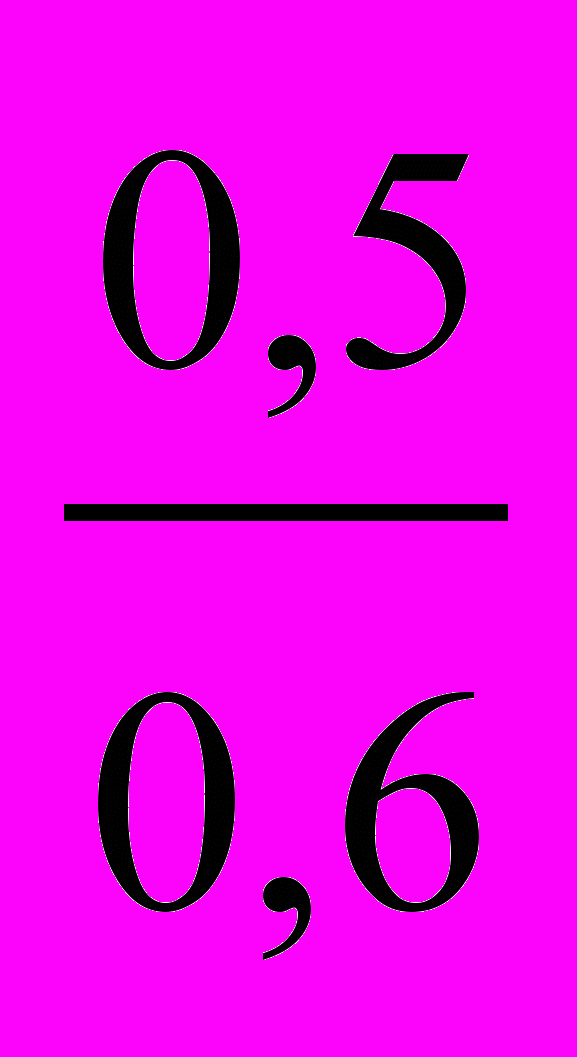

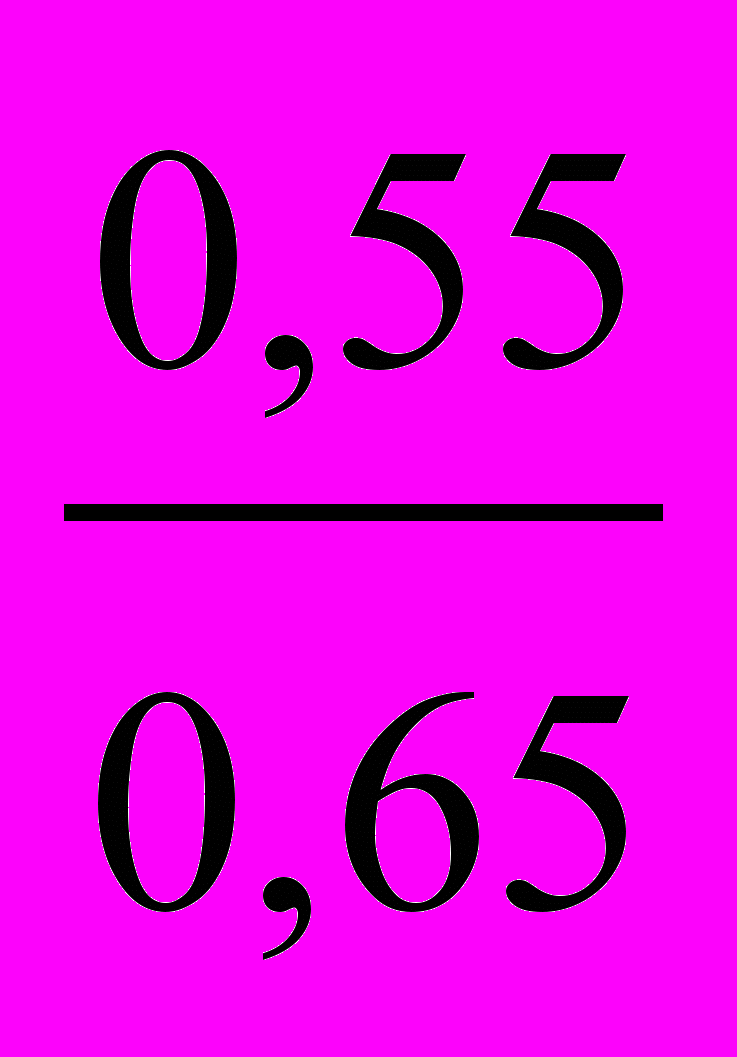

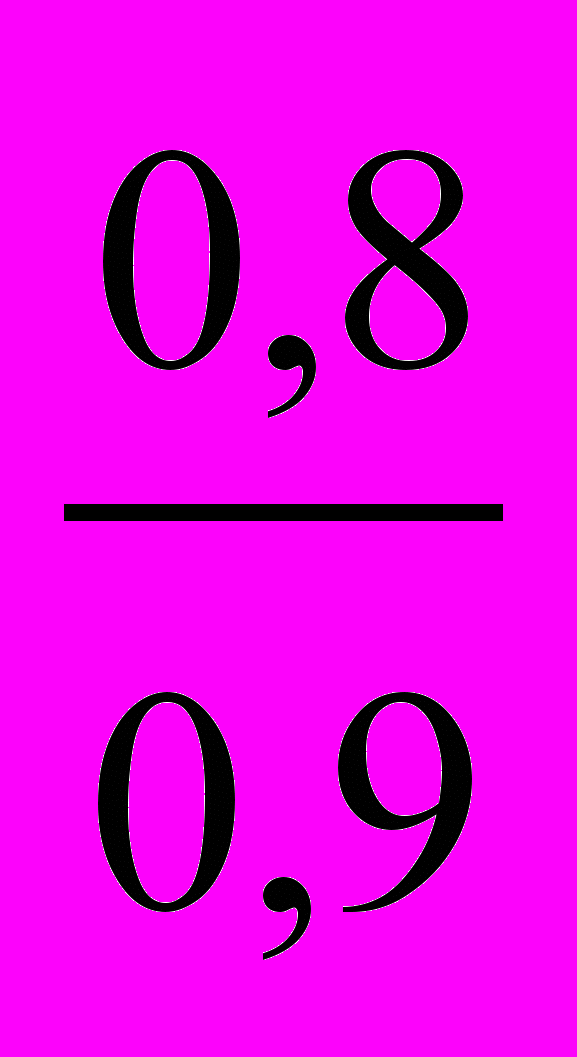

Примечание. В числителе приведены припуски на детали без термообработки, в знаменателе – после обработки.
| |
Таблица Г9 Припуски на шлифование отверстий (на диаметр)
Размеры, мм
| Диаметр детали | Длина отверстия | Допуск (+) на предварительную обработку по H11 | ||||
| До 50 | Св. 50 до 100 | Св. 100 до 200 | Св. 200 до 300 | Св. 300 до 500 | ||
| До 10 |  0,2 | - | | - | - | 0,09 |
| Св. 10 до 18 |  |  | - | - | - | 0,11 |
| Св. 18 до 30 |  |  | | - | - | 0,13 |
| Св. 30 до 50 | | | |  | | 0,16 |
| Св. 50 до 80 | | | | | | 0,19 |
| Св. 80 до 120 | | |  | |  | 0,22 |
| Св. 120 до 180 |  | | | | | 0,25 |
| Св. 180 до 260 | | |  | |  | 0,29 |
| Св. 260 до 360 | | | | |  | 0,32 |
| Св 360 до 500 | | | |  | | 0,36 |
Таблица Г10 Припуски па шлифование плоскостей
| Длина Обрабатываемой поверхности мм, не более | Общий припуск на сторону, мм | И том числе на финишное шлифование | ||||||
| Ширина плоскости В, мм, не более | Допуск, м м ( + ) | Ширина плоскости В, мм, не более | Допуск, мм ( + ) | |||||
| 100 | 300 | 1000 | 100 | 300 | 1000 | |||
| 300 1000 1000 - 2000 | 0,2 0,25 0,3 | 0,25 0,3 0,4 | - 0,4 0,4 | 0,10 0,12 0,15 | 0,02 0,03 0,04 | 0,03 0,04 0,05 | - 0,05 0,06 | 0,01 0,015 0,02 |
