Токарно винторезный станок 1В625М (с уци)

Краткие характеристики 1В625М (с УЦИ) - (ф500-690мм, РМЦ 1500мм, аналог 1К62, 16К20)
Цена на 01.08.2010 г. - 1 020 000 руб. с НДС

- Купить 1В625М (с УЦИ) - - Печать - - Расчитать доставку -

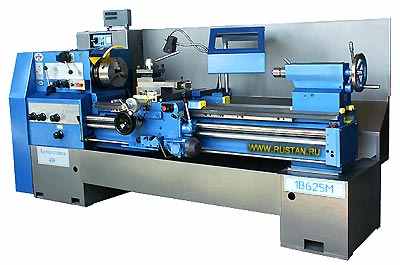

Токарно винторезный станок 1В625М (с УЦИ)

(аналог 1К625Д) предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Исполнение и категория размещения станков в части условий эксплуатации - УХЛ4 по ГОСТ 1515-82Е.

Класс точности станков - Н по ГОСТ 8-82Е.

В модифицированном станке 1В625М, по сравнению с базовой моделью, шпиндель смонтирован по классической схеме в высокоточных подшипниках, сквозное отверстие в нем увеличено с 54 до 70 мм.

В главном приводе применен двухскоростной двигатель, расширивший диапазон частот вращения шпинделя от 10 об/мин до 2000об/мин.
Обеспечена обработка длинномерных конусов до 14 град. и длиной до 750 мм.
Упрощена кинематическая схема станка с использованием трех электромагнитных муфт, для включения прямого и обратного вращения шпинделя и его торможения.

Введена цифровая индикация продольного и поперечного перемещения, облегчающая работу станочнику. Электроконтактная аппаратура имеет знак соответствия СЕ.

Модель 1В625 - базовый станок с выемкой в станине.
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.

Станина станка мод. 1В625М имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 690 мм) заготовки типа дисков, колец и фланцев.
Шпиндель смонтирован на точных подшипниках качения.
Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.

Токарные станки модели 1В625М с УЦИ комплектуются устройством цифровой индикации перемещения координат.

Опции станка 1В625М:

Наименование	Цена с НДС, руб.
Механизированная верхняя часть суппорта	56 400
Модернизированный фартук	59 300
Преобразователь линейных перемещений и УЦИ*	146 000
Планшайба Ф400мм	20 600
Ограничитель продольных перемещений 1-позиционный	4 100
Специальный кронштейн (конус Морзе 5)	3 000
Державка для обработки больших Ф в ГАП	12 400
Конусная линейка	72 000
Шайба запорная с градуированной шкалой	1 300
Электромехан. запор на шпиндель и 3-х кулачковый патрон	72 100
Люнет подвижный	19 500
Люнет неподвижный	35 500

*-входит в комплект станка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 1В625

Характеристика	1В625М (с УЦИ)
Наибольший диаметр обрабатываемой заготовки, мм:
 над станиной	500
 над суппортом	290
 над выемкой в станине	690
Наибольшая длина обрабатываемой заготовки, мм:
 над суппортом	1000, 1500, 2000
 над выемкой станины	175
Конец шпинделя по ГОСТ 12593-93	6
Центр в шпинделе с конусом морзе по ГОСТ 13214-79	7032-0043(кМ6)
 Центр в пиноли задней бабки	7032-0039(кМ5)
Диаметр цилиндрического отверстия в шпинделе, мм, не менее	70
Высота резца, установленного в резцедержателе, мм, не менее	25
Количество скоростей прямого вращения шпинделя, не менее	24
Количество скоростей обратного вращения шпинделя, не менее	12
Частота вращения шпинделя, мин в -1 степени	10-1400
Подача, мм/об:
 продольная	0,036-22,4
 поперечная	0,018-11,2
Шаг нарезаемых резьб:
 метрических, мм	0,5-224
 модульных, модуль	0,5-224
 дюймовых, число ниток на один дюйм	77-0,125
 питчевых, питч	77-0,125
Скорость быстрого перемещения суппорта, м/мин:
 продольного	4,0
 поперечного	2,0
Цена одного деления шкалы перемещения, мм:
 каретки	0,1
 нижнего суппорта	0,05
 верхнего суппорта	0,05
 пиноли	5,00
Цена одного деления шкалы поворота верхнего суппорта, град	1,00
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мм, не более	Ra 2,0
Суммарная мощность, кВт:	8,37
Габарит станка с РМЦ1500мм, мм	3300х1190х1450
Масса станка, кг	2800

Область применения: мелкосерийное и серийное производство.

Форма оплаты, порядок поставки, доставка 1В625М (с УЦИ), гарантийные обязательства:

 Продажа 1В625М (с УЦИ) осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.

 Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.

 Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.

 Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.

 Транспортные расходы по доставке товаров оплачивает Покупатель.

 Гарантия на все товары 12 мес.
