Cтанок радиально сверлильный ГС545
Краткие характеристики ГС545 - (ф45мм, L-1100мм.)
Цена на 01.08.2010 г. - 560 000 руб. с НДС
- Купить ГС545 - - Печать - - Расчитать доставку -
C
танок радиально сверлильный ГС545
предназначен для обработки отверстий в мелких и средних деталях и позволяет выполнять:
сверление;
рассверливание;
зенкерование;
зенкование;
развертывание;
нарезание резьб.
Конструкция станка обеспечивает широкие возможности и позволяет :
поворачивать сверлильную головку и при необходимости рукав вокруг своих осей;
вести обработку отверстий расположенныхниже уровня "пола";
В станке имеется устройство подачи СОЖ в зону резания
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА ГС545
| Характеристика | ГС545 |
| Наибольший условный диаметр сверления, мм, в стали | 45* |
| Наибольший диаметр нарезаемой резьбы в стали | M24 |
| Вылет шпинделя (max/min), мм | 1100/320 |
| Расстояние от торца шпинделя до плиты (max/min), мм | 1250/80(80 ниже плоскости плиты) |
| Ход шпинделя | 250 |
| Суммарный угол поворота рукава вокруг колонны, град. | 360 |
| Угол поворота сверлильной головки, град. | (+/-)45 |
| Конус шпинделя | Морзе 4 |
| Размеры рабочей поверхности плиты, мм | 1250x760 |
| Размеры Т-образных пазов, мм | 18 |
| Количество ступеней частот вращения шпинделя | 12 |
| Частота вращения шпинделя, мин-1 | 45-63-90 125-180-250 355-500-710 1000-1400-2000 |
| Количество подач | 4 |
| Величина подач шпинделя, мм/об | 0,056; 0,1; |
| | 0,18; 0,32 |
| Мощность привода главного движения, кВт | 3,0 |
| Производительность устройства охлаждения, л/мин, не менее | 2,5 |
| Привод подъема рукава по колонне | электромеханический |
| | ручной |
| Размер съемного коробчатого стола, мм | 500x360x400 |
| Габаритные размеры станка (LxBxH), мм, не более | 1800x925x2260 |
| Масса станка, кг, не более | 1380 |
| Габаритные размеры упаковки (LxBxH), мм, не более | 2225x1025x2490 |
Комплект поставки станков
| Наименование | Кол-во |
| Станок в сборе | 1 |
| Входит в комплект и стоимость станка инструмент и принадлежности | |
| Втулки ГОСТ 13598-85 | |
| 6100-0142 | 1 |
| 6100-0144 | 1 |
| 6100-0145 | 1 |
| Клин 7851-0012 ГОСТ 3025-78 | 1 |
| Ключ 7811-0024 ГОСТ 2839-80 | 1 |
| Поставляется по требованию заказчика за отдельную плату | |
| Патрон сверлильный 6150-7003-03 ТУ2-035-5748301.146-90 | 1 |
| Тиски 7200-0215-02 ГОСТ 16518-96 | 1 |
| Патрон резьбонарезной 045.0730.000 с комплектом головок | 1 |
| Стол коробчатый съемный 2К522-1.0000.011 | 1 |
Абразивно отрезной станок ООС.10
Краткие характеристики ООС.10 - (Дисковый, отрезн. круг Ф-400мм)
Цена на 01.08.2010 г. - 60 000 руб. с НДС
- Купить ООС.10 - - Печать - - Расчитать доставку -
А

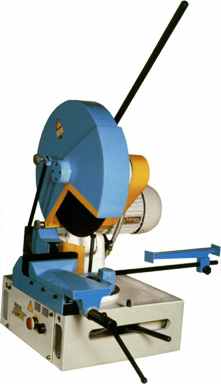

бразивно отрезной станок ООС.10
предназначен для отрезки заготовок из металла отрезным кругом на бакелитовой связке с упрочняющими элементами.
Разметочная штанга с переналаживаемым упором позволяет нарезать детали одинаковой длины.
Фиксация и расфиксация поворотных тисков осуществляется поворотом рукоятки.
Массивная литая станина ООС.10 обеспечивает необходимую жесткость.
На искроуловителе имеется окно для подключения пылесоса мод. 370 П16х07.
Станок ООС исп.01 изготовлен на тумбе высотой 550мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА АБРАЗИВНО-ОТРЕЗНОГО ООС.10
| Наименование параметров | Модель станка | |
| ООС исп 01 | ООС исп 10 | |
| Наибольшие размеры сечения обрабатываемой заготовки (при новом круге), мм - швеллер, уголок - труба, сплошной круг (с переустановкой) | 80 Ø50 | |
| Угол поворота тисков по часовой стрелке / против часовой стрелки, градус | 45/25 | |
| Размеры отрезного круга, мм | 400х32х3,2 | |
| Частота вращения шпинделя, мин-1 | 2100 | |
| Мощность электродвигателя, кВт | 2,2 | |
| Габаритные размеры: длина х ширина х высота (с учетом подвижных частей),мм | 1280х1600х1500 | 1280х1270х950 |
| Масса, кг | 275 | 200 |
| Род тока питающей сети | Переменный 3-х фазный, 50Гц, 380 В | |
Токарно винторезный станок ДИП-300
Краткие характеристики ДИП-300 - (ф630-700, РМЦ750-10000мм)
- Купить ДИП-300 - - Печать - - Расчитать доставку -
Т

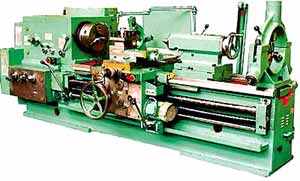

окарно винторезный станок ДИП-300
предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 1М63
| Характеристика | ДИП-300 |
| Наибольший диаметр заготовки: | |
| устанавливаемой над станиной, мм | 700 |
| обрабатываемой над станиной, мм | 630 |
| обрабатываемой над суппортом, мм | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 750, 1500, 2000, 3000, 4000, 5000, 8000, 10000 |
| Наибольшая длина детали, устанавливаемой в выемке станины, мм | 900 |
| Длина выемки от торца фланца шпинделя, мм | 450 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Фланцевой конец шпинделя по DIN | 11М |
| Количество ступеней частот вращения шпинделя | 22 |
| Пределы частот вращения шпинделя, об/мин | 10 - 1250 |
| Величина подач: | |
| продольных, мм/об | 0,06 - 1,4 |
| поперечных, мм/об | 0,024 - 0,518 |
| резцовых салазок, мм/об | 0,019 - 0,434 |
| Величина шагов нарезания резьб: | |
| метрических, мм | 1 - 224 |
| дюймовых, ниток/дюйм | 28 - 0,25 |
| модульных, модуль | 0,25 - 56 |
| питчевых, питч диам. | 112 - 0,5 |
| Ускоренное перемещение суппорта, м/мин: | |
| продольное | 5,2 |
| поперечное | 2 |
| Мощность главного привода, кВт | 15 |
| Наибольший вес обрабатываемой детали в центрах,кг | 3500 |
| Масса, кг | 4200, 4840, 5100, 5750, 6530, 9000, 11800, 13200 |
| Габариты: | |
| длина, мм | 2950, 3750, 4200, 5250, 6230, 7250, 10300, 12470 |
| ширина, мм | 1780 |
| высота, мм | 1550 |
| Стандартное оборудование: |  |
| люнет неподвижный (Ж 20 - 350 мм); | |
| люнет подвижный (Ж 20 - 150 мм); | |
| патрон трехкулачковый Ж 400 мм. | |
| | |
| Оборудование за отдельную плату: | |
| патрон четырехкулачковый Ж 500 мм; | |
| люнет неподвижный (Ж 200 - 410 мм, Ж 40 - 215 мм, Ж 20 - 160 мм); | |
| резьбоуказатель; | |
| конусная линейка; | |
| резцедержатель с быстросъемными блоками. |
