В

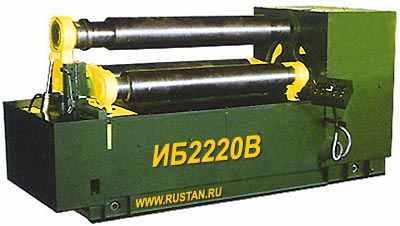

альцы трехвалковые листогибочные ИБ2220В (кромкогиб)
предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.
Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.
На вальцах листогибочной машины ИБ2220В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.
Принцип работы ИБ2220В заключается в гибке-прокатке листовых заготовок в валках машины.
Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.
С целью расширения технологических возможностей, машины ИБ2220В могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.
За отдельную плату ИБ2220В комплектуются: механизмом съема изделий, механизмом поддержки обечайки, стол приемный и стол загрузки, инструмент для гибки сортового проката, приспособление для гибки конусов, механизм съема изделия, стол приемный, механизм поддержки обечайки.
Технические характеристики Вальцы трехвалковые листогибочные ИБ2220В
| | |||||
Вальцы листогибочные 3-х валковые | ИБ2213В | ИБ2216В | ИБ2220В | ИБ2222В | |
| Наибольшая ширина изгибаемого листа, мм | 1250 | 2000 | 2000 | 2000 | |
| Наибольшая толщина изгибаемого листа, мм | | ||||
| - при гибке | 2 | 4 | 10 | 16 | |
| - при подгибке | 1.2 | 2,5 | 8 | 12 | |
| Наименьший радиус гибки, мм | 67 | 125 | 180 | 240 | |
| Скорость гибки нерегулируемая, мм/мин | 8.4 | 8,6 | 7.46 | 7,5 | |
| Диаметр верхнего валка, мм | 100 | 180 | 215 | 270 | |
| Удельный расход эл.энергии, кВт/ч | 29,24 | 34,07 | 9,43 | 9,19 | |
| Привод машины | электрический | | |||
| Габаритные размеры (без механизации), мм | | ||||
| - слева направо | 2500 | 3600 | 3490 | 4040 | |
| - спереди назад | 745 | 1040 | 1350 | 1590 | |
| - высота над уровнем пола | 1310 | 1450 | 1510 | 2095 | |
| Масса машины (без механизации), кг | 850 | 2550 | 4800 | 7200 | |
