Г
ильотинные ножницы механические Н3121А
предназначены для резки листового материала. На ножницах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам.
Станина ножниц сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Привод ножниц осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, конструкция закрытого цилиндрического редуктора обеспечивает значительное уменьшение шумовых характеристик ножниц. Ножевая балка получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.
Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.
Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками. Муфта включения жесткая с двумя поворотными шпонками и электромагнитом. Конструкция муфты включения главного привода обеспечивает надежную работу листовых ножниц без воздуха, что значительно снижает эксплуатационные расходы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЖНИЦ ГИЛЬОТИННЫХ НВ3118 и Н3121А
| Основные технические характеристики | НВ3118 | Н3121А |
| Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) мм, толщина | 6,3 | 12 |
| Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) мм, ширина | 2000 | 2000 |
| Частота ходов ножа, мин. не менее | 60 | 40 |
| Частота используемых ходов ножа, мин. | 21 | 9 |
| Угол наклона подвижного ножа, град. не более | 1,30 | 2,10 |
| Наибольшая длина листов отрезаемых по заднему упору, мм | 630 | 500 |
| Усилие прижима, кн не менее | 25 | 73 |
| Габаритные размеры в плане, мм слева - направо | 2850 | 2970 |
| Габаритные размеры в плане, мм спереди - назад | 2580 | 2230 |
| Высота над уровнем пола | 1945 | 2140 |
| Предельное отклонение на длине 1000 мм | 0,25 | 0,25 |
| Масса, кг, не более | 4900 | 7200 |
| Режим работы | одиночный или непрерывные хода | |
| Управление | кнопочное или педальное | |
Станок точильно шлифовальный ТШ-3 (ТШ3) (НАЖДАК)
Краткие характеристики ТШ-3 (ТШ3) - (ф400мм, 2 круга)
Цена на 01.08.2010 г. - 63 000 руб. с НДС
- Купить ТШ-3 (ТШ3) - - Печать - - Расчитать доставку -

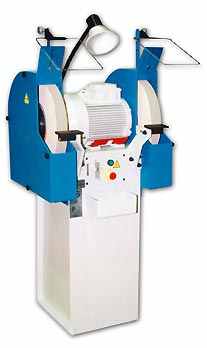

С
танок точильно шлифовальный ТШ-3 (ТШ3)
настольный предназначен для выполнения следующих заточных и шлифовальных работ:
заточка различных видов станочного инструмента (токарных резцов, сверл);
заточка слесарного инструмента (ножницы, зубила, ножи);
выполнение слесарных работ (снятие заусенцев, фасок и т.п.);
При применении соответствующих приспособлений может быть использован для шлифовки и полировки деталей.
Станки комплектуются светильником местного освещения.
Настольный заточной станок ТШ-3 (ТШ3) производится на тумбе и имеет два выхода под пылеотсос.
За дополнительную плату может поставляться с пылеулавливающей установкой типа УПВ-1200.
Технические характеристики Станок точильно шлифовальный ТШ-3 (ТШ3)
| Характеристика | ТШ-3 (ТШ3) | |
| Шлифовальные круги (по ГОСТ 2424-83) | | |
| - наружный диаметр круга, мм | 400 | |
| - диаметр посадочного отверстия круга, мм | 127 | |
| - высота круга, мм | 50 | |
| Частота вращения шливовальных кругов, мин-1 | 1000 | |
| Мощность, кВт | 3,0 | |
| Род тока | Переменный 3-х фазный, 50 Гц, 380 В | |
| Габаритные размеры (LxBxH), мм | 660х600х1370 | |
| Масса, кг | 220 | |
Дополнительные принадлежности (пылесосы, пылеулавливающие установки):
| Модель | Характеристика | Цена руб. с НДС. |
| УВП-1200А | (1200 м3/ч) | 28 500-00 |
| ПВ-1200 | (1200 м3/ч) | 32 000-00 |
| 370.П16х04 | (350 м3/ч, два входа, 0,6 кВт, для станков ТШ) | 41 700-00 |
