Приложение 24.

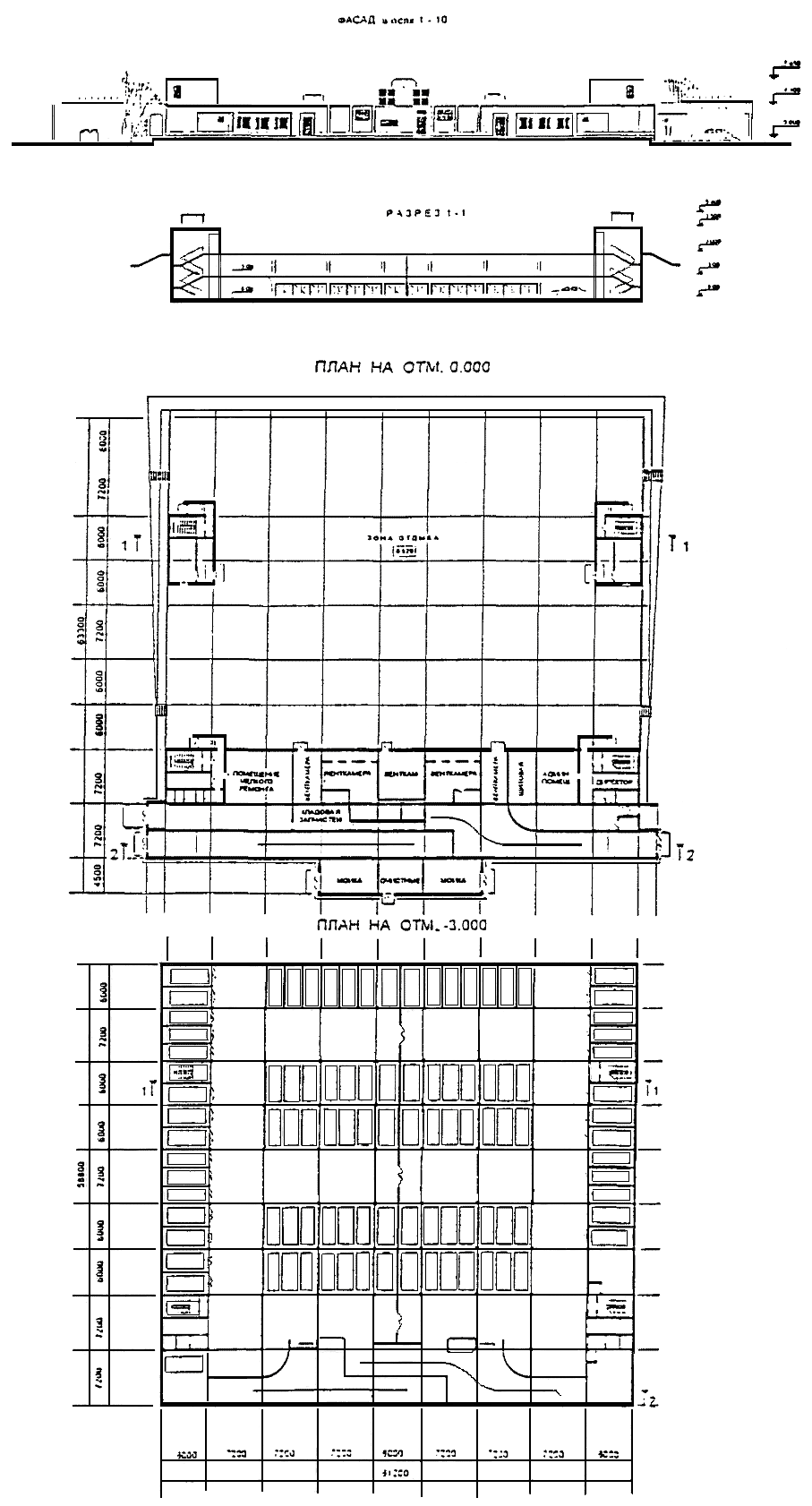

МНОГОЭТАЖНЫЙ ПОДЗЕМНЫЙ ГАРАЖ - СТОЯНКА на 300 м/м.
Северное Бутово, мкр. 2, ул. Куликовская.
Характеристика проекта
| Владелец проекта | ПО «НИПИагропром» |
| Заказчик | ТОО «Дакома» |
| Тип гаража | - подземный; - закрытый; - отапливаемый; - манежный; |
| Этажность | 3 яруса |
| Высота этажа | 3,0 м; |
| Размер места хранения | 3,0×6,0 м, 3,0×6,6 м, |
| Приведенная площадь этажа на 1 м/м | 56,50 м2 |
| Тип въездной рампы | - |
| Материалы несущих конструкций: | |
| - колонны | - |
| - балки | - |
| - перекрытия | - |
| - стены | - |
| Перегородки | - |
| Материал ограждающих конструкций | - |
| Тип кровли | - |
| Материал кровли | - |
| Тип фундаментов | - |
| Общая площадь здания | 15433,44 м2 |
| Общая площадь мест хранения | 5940 м2 |
| Прочие сведения | на эксплуатируемой кровле благоустроенная территория |
| Расчетная стоимость м/м | 13500 $ |
Приложение 25.

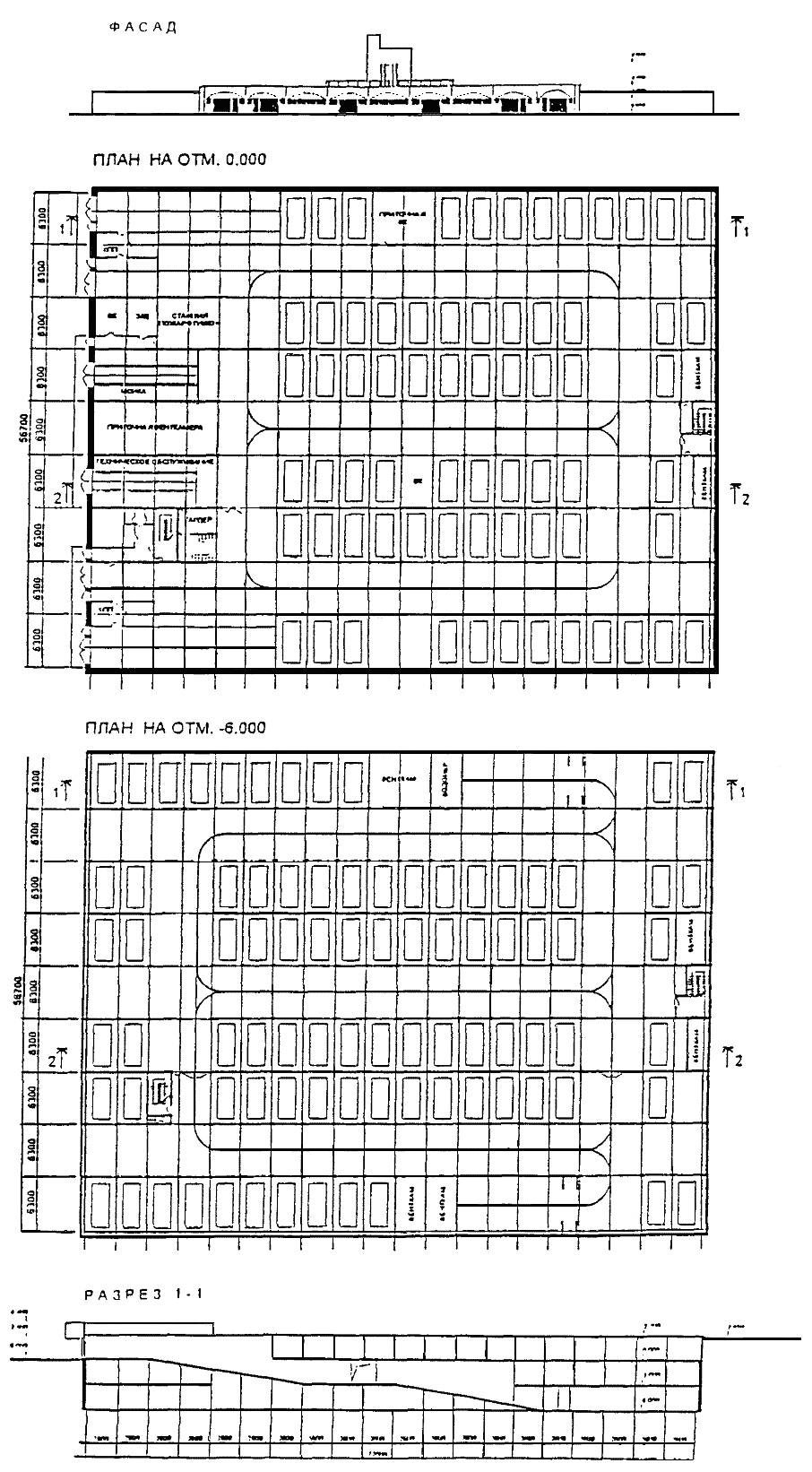

МНОГОЭТАЖНЫЙ ПОДЗЕМНЫЙ ГАРАЖ - СТОЯНКА на 220 м/м. улица Академика Королева, 8.
Характеристика проекта
| Владелец проекта | ООО «Инжстройпроект» |
| Заказчик | АО «Строитель-Сервис» |
| Тип гаража | - подземный; - закрытый; - отапливаемый; - манежный; |
| Этажность | 3 этажа |
| Высота этажа | 3,0 м; |
| Размер места хранения | 3,6×6,3 м, |
| Приведенная площадь этажа на 1 м/м | 53,10 м2 |
| Тип въездной рампы | прямолинейная, однопутная |
| Материалы несущих конструкций: | |
| - колонны | |
| - балки | - |
| - перекрытия | - |
| - стены | - |
| Перегородки | - |
| Материал ограждающих конструкций | - |
| Тип кровли | - |
| Материал кровли | - |
| Тип фундаментов | - |
| Общая площадь здания | 12247,2 м2 |
| Общая площадь мест хранения | 4989,5 м2 |
| Прочие сведения | в 1 полуподземном этаже размещена станция обслуживания автомобилей |
| Расчетная стоимость м/м | 12000 $ |
Приложение 26.

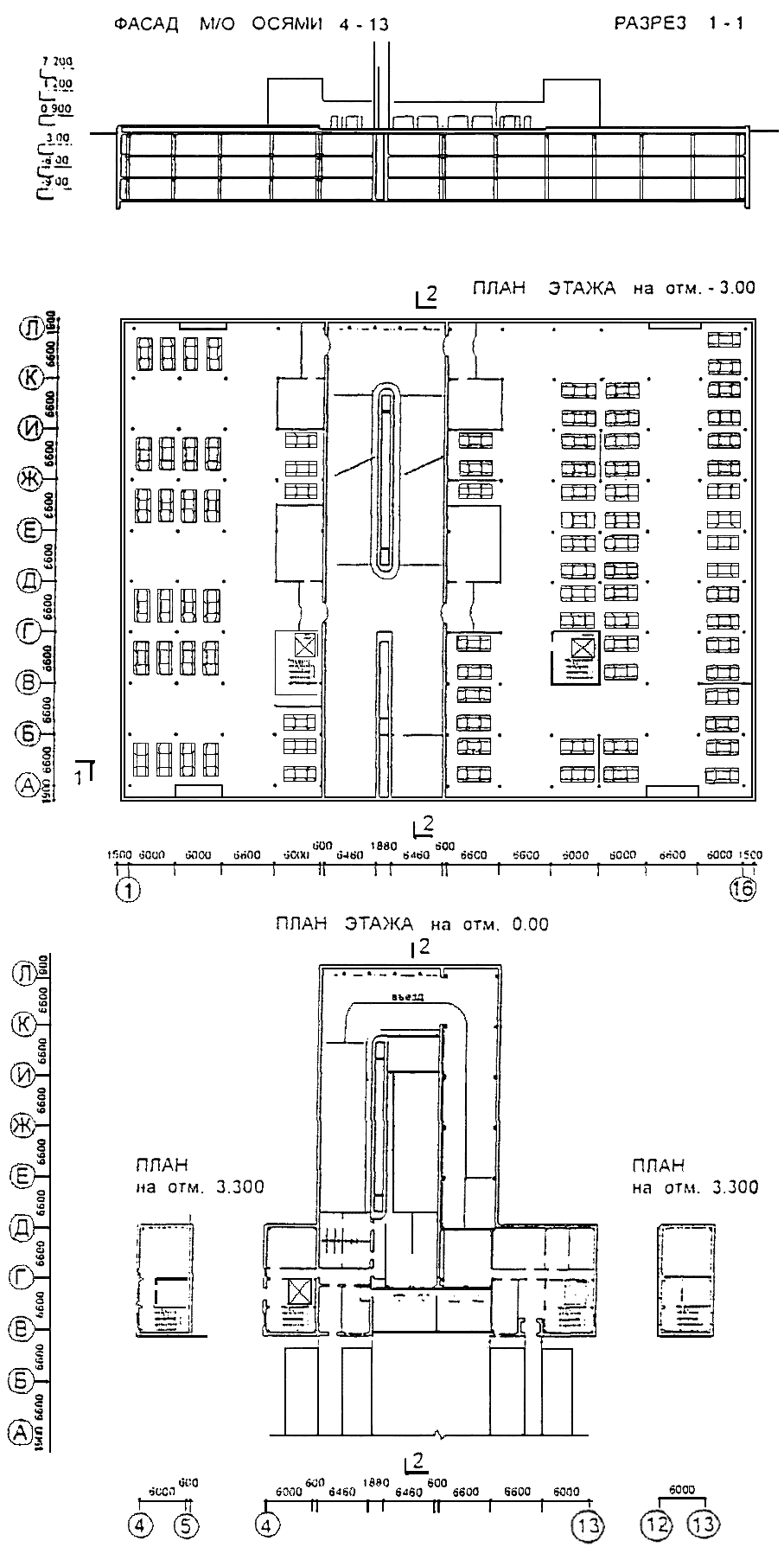

ДВУХЭТАЖНЫЙ ПОДЗЕМНЫЙ ГАРАЖ - СТОЯНКА на 204 м/м. Рублевское шоссе, 34.
Характеристика проекта
| Владелец проекта | ПО «Промстройпроект» |
| Заказчик | ЗАО «Минора» |
| Тип гаража | - подземный; - закрытый; - отапливаемый; - манежный - 30 % м/м; - боксовый - 70 % м/м; |
| Этажность | 2 этажа |
| Высота этажа | 3,0 м; |
| Размер места хранения | 3,0×6,0 м, 2,4×6,0 м, |
| Приведенная площадь этажа на 1 м/м | 41,60 м2 |
| Тип въездной рампы | однопутная прямолинейная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | - |
| Перегородки | - |
| Материал ограждающих конструкций | - |
| Тип кровли | - |
| Материал кровли | - |
| Тип фундаментов | - |
| Общая площадь здания | 7197 м2 |
| Общая площадь мест хранения | 3670 м2 |
| Прочие сведения | в надземной части - мойка автомобилей; на эксплуатируемой кровле - зона отдыха |
| Расчетная стоимость м/м | 15000 $ |
Приложение 27.

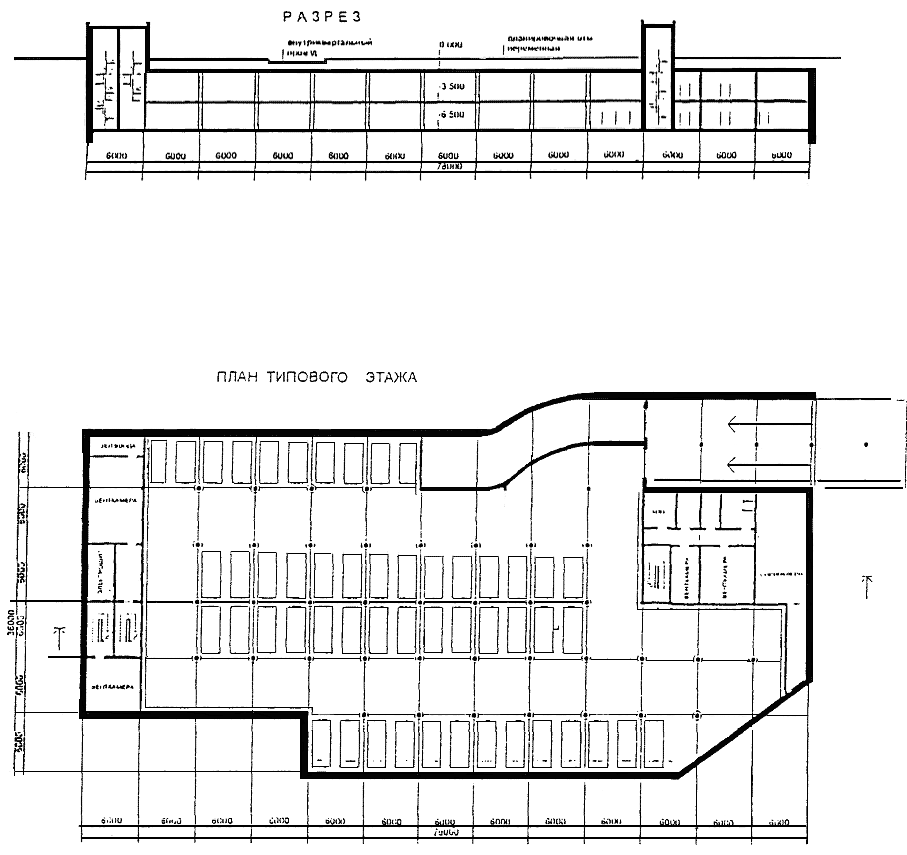

ПОДЗЕМНЫЙ ДВУХЭТАЖНЫЙ ГАРАЖ - СТОЯНКА на 100 м/м. Фили-Кунцево, 2.
Характеристика проекта
| Владелец проекта | ПО «Промстройпроект» |
| Заказчик | КЭУ г. Москва |
| Тип гаража | - подземный; - закрытый; - отапливаемый; - манежный; |
| Этажность | 2 этажа |
| Высота этажа | 3,0 м - верхний; 3,6 м - нижний; |
| Размер места хранения | 3,0×6,0 м, 3,0×6,2 м, |
| Приведенная площадь этажа на 1 м/м | 45,20 м2 |
| Тип въездной рампы | однопутная прямолинейная |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия, стены | монолитный ж/б; |
| Перегородки | - |
| Материал ограждающих конструкций | «стена в грунте» |
| Тип кровли | - |
| Материал кровли | - |
| Тип фундаментов | - |
| Общая площадь здания | 5260 м2 |
| Общая площадь мест хранения | 1800 м2 |
| Прочие сведения | на эксплуатируемой кровле благоустроенная территория |
| Расчетная стоимость м/м | 15000 $ |
