Приложение 18.
АВТОМАТИЗИРОВАННЫЙ МНОГОЭТАЖНЫЙ ЗАКРЫТЫЙ ГАРАЖ - СТОЯНКА ЭЛЕВАТОРНОГО ТИПА на 18 м/м. Типовое решение.
Характеристика проекта
| Владелец проекта | ПО СП АОЗТ «Руфин ЛТД» ПТАКМ ПОСА РФ |
| Заказчик | АТУ «Москомархитектуры» |
| Тип гаража | - надземный; - закрытый; - отапливаемый; - автоматизированный; - ячейковый; |
| Этажность | - |
| Высота этажа | 2,4 м |
| Размер места хранения | 2,5×6,0 м |
| Тип въездной рампы | подъемный механизм - вертикальный цепной конвейер с люльками - платформами с поддонами для установки автомобилей |
| Материалы несущих конструкций: | |
| - колонны, балки | металл; |
| - стены | стальной профлист; |
| Материал ограждающих конструкций | металлические панели типа «сэндвич» |
| Тип кровли | двухслойный профнастил |
| Материал кровли | металл |
| Тип фундаментов | сборный ж/б |
| Общая площадь здания | 300 м2 |
| Общая площадь мест хранения | 270 м2 |
| Прочие сведения | - |
| Расчетная стоимость м/м | 12000 $ |

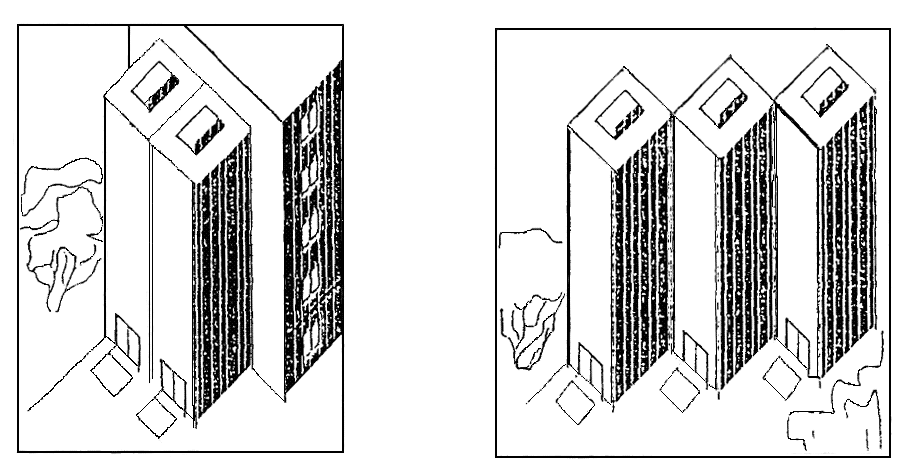

ВОЗМОЖНЫЕ ВАРИАНТЫ АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ

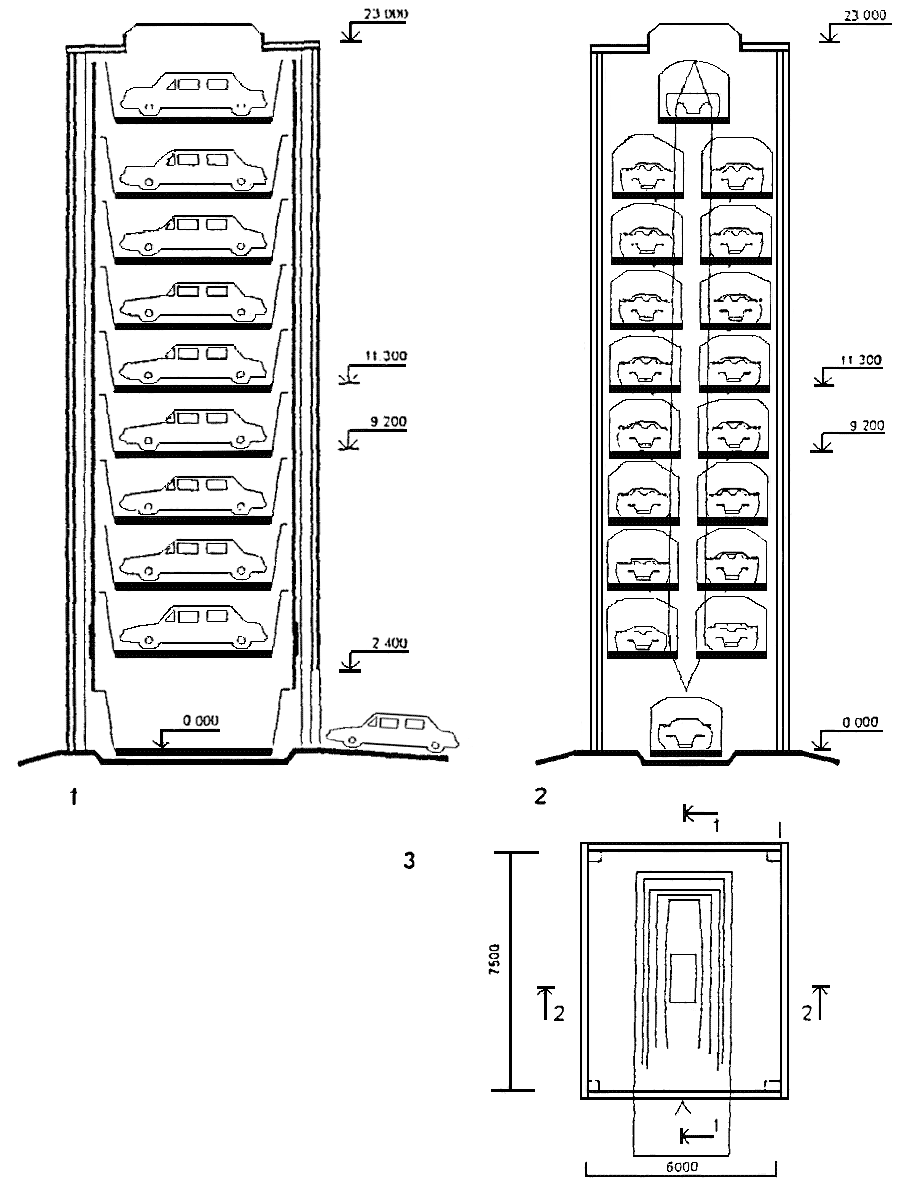

1. РАЗРЕЗ 1 – 1
2. РАЗРЕЗ 2 - 2
3. ПЛАН НА ОТМ. 0.00Приложение 19.

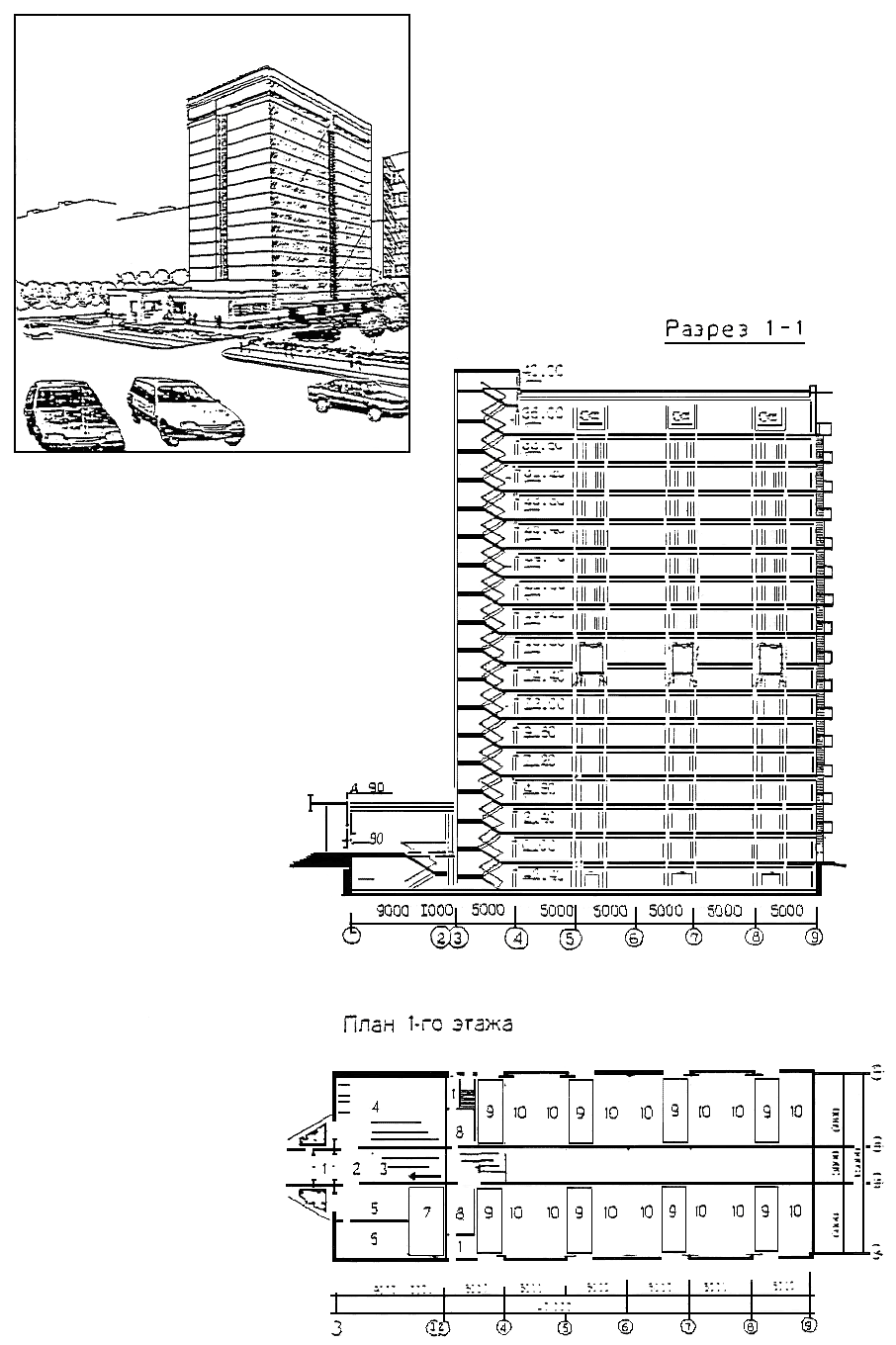

АВТОМАТИЗИРОВАННЫЙ ГАРАЖ - СТОЯНКА на 238 м/м. Типовое решение.
Характеристика проекта
| Владелец проекта | АО «ЦНИИпромзданий», мастерская 2 |
| Заказчик | - |
| Тип гаража | - надземный; - закрытый; - неотапливаемый; - автоматизированный; - ячейковый; |
| Этажность | 16 этажей, 16 этаж - технический; |
| Высота этажа | 2,4 м |
| Размер места хранения | 3,0×5,0 м |
| Тип въездной рампы | подъемник с механизмами бокового перемещения поддонов с автомобилями; |
| Материалы несущих конструкций: | |
| - колонны, балки, перекрытия | металл; |
| - стены | панели типа «сэндвич»; |
| Материал ограждающих конструкций | панели типа «сэндвич»; |
| Тип кровли | рулонная; |
| Материал кровли | филизол; |
| Тип фундаментов | столбчатые; |
| Общая площадь здания | 600 м2 |
| Общая площадь мест хранения | - |
| Прочие сведения | автомобили устанавливаются в ячейки на поддонах в автоматическом режиме; |
| Расчетная стоимость м/м | - |
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
1 Входной тамбур
2 Вестибюль
3 Лестница в подвал
4 Торговый зал
5 Комната клиентов
6 Операционная
7 Компьютерная
8 Операторская
9 Лифт
10 Место хранения а/м
