еречисляющую эти точки, и значения частот в виде:
Переменную i использовать в качестве аргумента графика. Функции для построения задавать в виде:
Проверить соответствие частотной характеристики требованиям к цифровому фильтру.
4. Оформление результатов
Результаты работы оформляются в виде работающего документа в пакете "MathCad", который должен иметь заглавие работы, номер группы и фамилии и инициалы студентов, выполнявших работу в подгруппе. Документ должен содержать результаты выполнения операций, приведенных в разделе "Порядок выполнения работы", снабженные комментариями. Пример выполнения и оформления работы приведен в приложении П4. Документ следует сохранить в виде файла с именем, имеющим вид: "ЦУОЗС_Р3_<фамилия одного из студентов подгруппы>", в папке с номером группы.
5. Контрольные вопросы
- Чем отличается БИХ-фильтр от КИХ-фильтра?
- Каковы условия устойчивости и реализуемости БИХ-фильтра?
- Каковы достоинства и недостатки БИХ-фильтров?
- В чем заключается метод билинейного преобразования?
- Какие типы фильтров можно рассчитывать с помощью метода билинейного преобразования?
- Как связаны частоты аналогового фильтра и цифрового фильтра, полученного из аналогового методом билинейного преобразования?
- Почему этот метод сохраняет устойчивость фильтра?
- Какие символьные операции были использованы при выполнении работы?

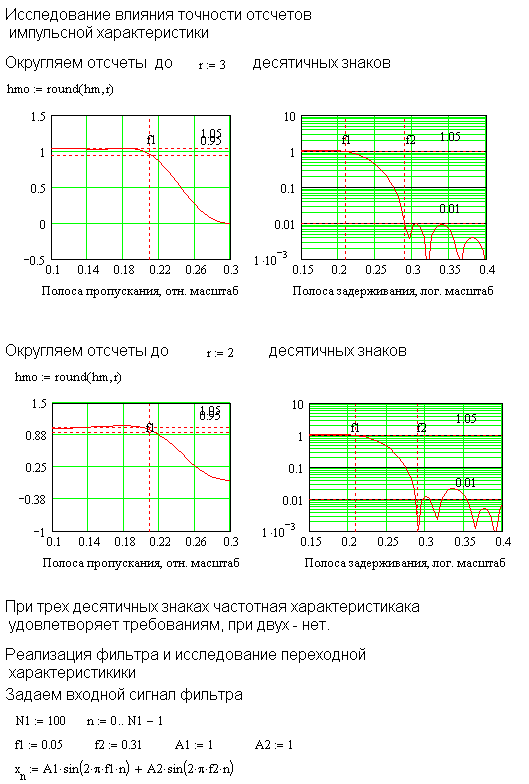

- При каком количестве разрядов после запятой в представлении коэффициентов фильтра нарушились требования к частотной характеристике фильтра?
- Что является результатом расчета цифрового фильтра?
Приложение П1. Некоторые весовые функции окон
- О
,
бобщенное окно Хэмминга
где α в пределах 0 ≤ α ≤ 1.
- Окно Хана (Хэннинга)
см. предыдущее при α = 0,5.
- Окно Хэмминга
см. п.1 при α = 0,46 .
- О
.
кно Фейера (треугольное окно)
- О
,
кно Ланцоша
где L > 0 – параметр окна.
- О
,
кно Кайзера
где I0(x) – модифицированная функция Бесселя первого рода нулевого порядка (встроенная функция “MathСad” –I0), а β > 0 – параметр окна.

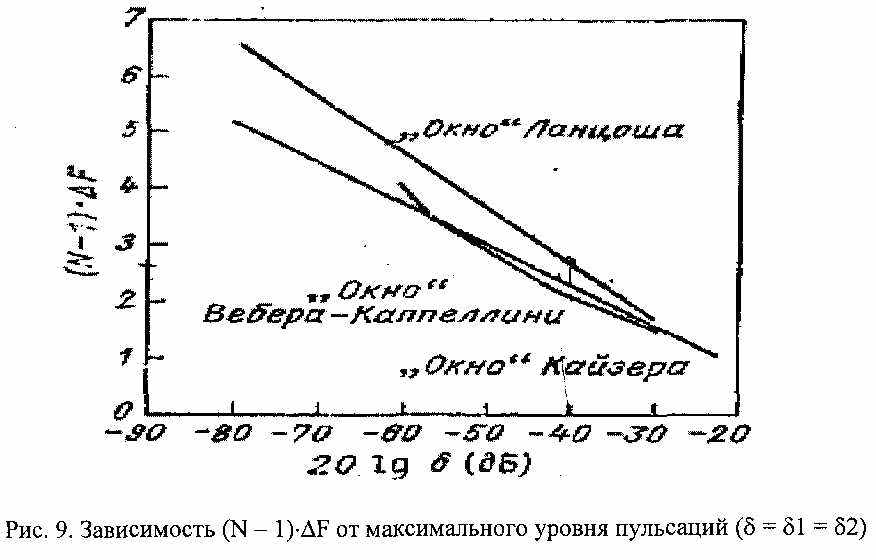

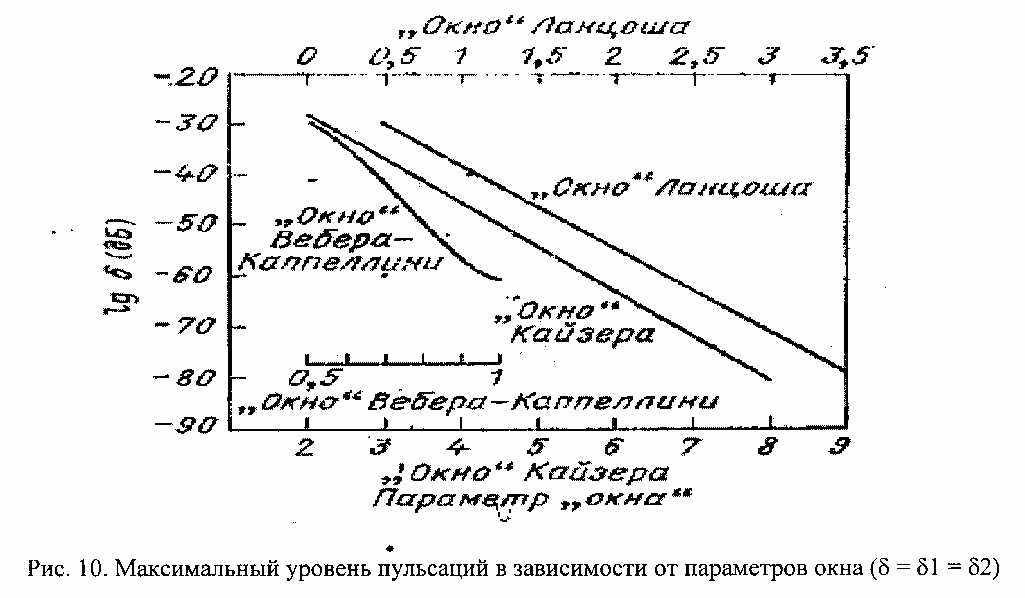

Приложение П2. Графики ориентировочных соотношений между порядком КИХ-фильтра, шириной переходной полосы и требуемой неравномерностью и параметром окна.
Приложение П3. Функции импульсных характеристик типовых фильтров
Тип фильтра | N - нечетно | N - четно |
ФНЧ | h(0) = 2fc h(n) = | h(n) = |
ФВЧ | h(0) = 1 - 2fc h(n) = | h(n) = × × |
ППФ | h(0) = 2(f2 - f1) h(n) = | h(n) = × × |
ПЗФ | h(0) = 1 - 2(f2 - f1) h(n) = | h(n) = – – |
Дифферен-циатор | h(0) = 0 h(n) = – | h(n) = – – |
Преобразо-ватель Гильберта | h(0) = 0 h(n) = | h(n) = × × |
П

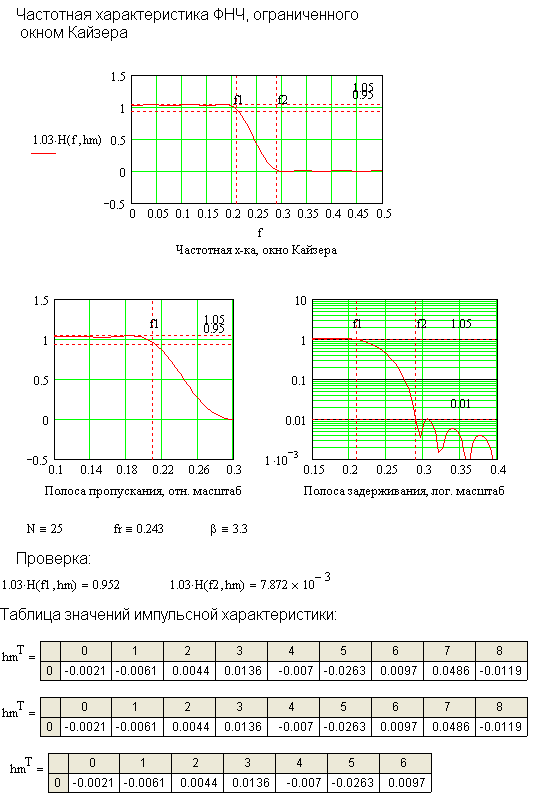

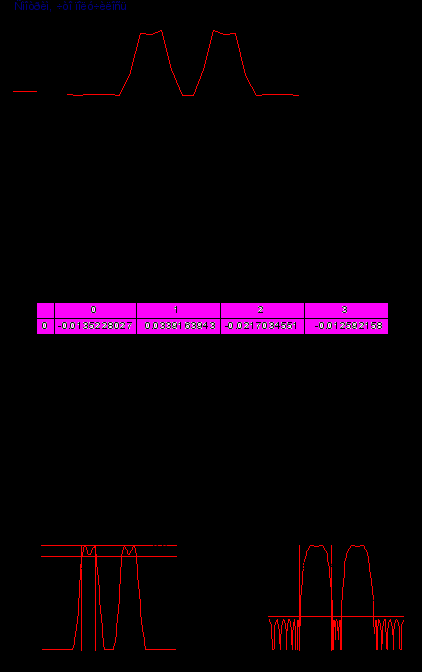

риложение П4. Пример расчета КИХ-фильтра методом окна в пакете MathСad.
П

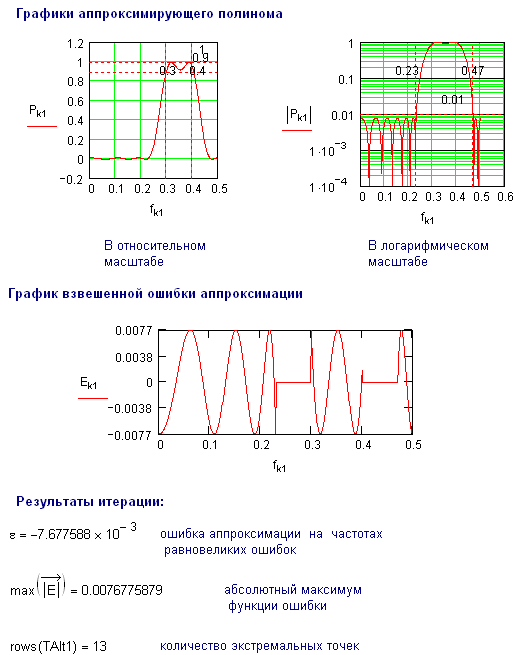

риложение П5. Пример.
Литература
- Гольденберг Л.М., Матюшкин Б.Д., Поляк М.Н. Цифровая обработка сигналов. Учебное пособие для высших учебных заведений. Москва. Радио и связь, 1990.
- В. Каппелини, А. Дж. Константинидис, Эмилиани П. Цифровые фильтры и их применение Москва. Энергоатомиздат, 1983.
- Рабинер Л., Гоулд Б. Теория и применение цифровой обработки сигналов. Москва. Мир, 1978.
Содержание
Цифровые фильтры с конечной импульсной характеристикой (КИХ-фильтры). Общие положения … | ....…….3 |
Работа 1. Изучение синтеза цифровых КИХ-фильтров методом взвешивающих функций (методом “окна”) ....... | .………9 |
Работа 2. Изучение синтеза цифровых фильтров по алгоритму Ремеза. ………………………………………… | ……...19 |
Работа 3. Изучение синтеза цифровых фильтров с бесконечной импульсной характеристикой (БИХ-фильтров) методом билинейного преобразования передаточной характеристики аналогового прототипа ... | ……...32 |
Приложение П1. Некоторые весовые функции окон …... | ……...43 |
Приложение П2. Графики ориентировочных соотношений между порядком КИХ-фильтра, шириной переходной полосы и требуемой неравномерностью и параметром окна ………………………………………….. | ……...44 |
Приложение П3. Функции импульсных характеристик типовых фильтров ………………………………………… | ……...45 |
Приложение П4. Пример расчета КИХ-фильтра методом окна в пакете MathCad …………………………. | ……...46 |
Приложение П5. Пример. Расчет оптимального цифрового фильтра по алгоритму Ремеза ………………. | ……...52 |
Литература ………………………………………………… | ……...61 |
