Операционное описание систем


Операционное описание определяет «как» что-нибудь делается. Данный раздел и значительная часть глав 3, 4 и 5 посвящены в основном операционному описанию систем. Это позволяет объяснить, каким образом системы действуют при установленных функциональных ограничениях. Сегодня широко принимается принцип, состоящий в том, что все живые и механические системы являются информационными системами99. Считается, что в этих системах существенно используется обратная связь. Специалист по электронной аппаратуре принимает его как такой принцип конструирования систем, который требует, чтобы каждый переданный сигнал и каждая изданная команда имели информационную обратную связь. Обратная связь обеспечивает уверенность в том, что сигнал принят и понят и что действия выполнены предопределенным способом.

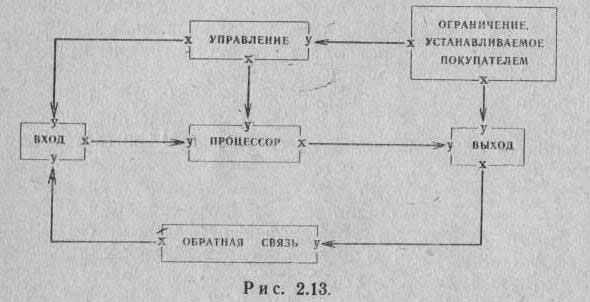

Машины выполняют функции системы полуавтоматически, а люди — сознательно. Сознательно выполняемая функция определяется как самодвижущаяся и исполняемая с намерением, а :не случайно. Сознательно выполняемая функция может быть не исполнена, поскольку человек решит не действовать или пренебрежет действием по причинам иным, чем те, которые известны под названием «свобода воли»100. Сознательно выполняемая функция возбуждает подсистему, которая, в свою очередь, начинает действовать. Постулируется, что в системах, где человек является процессором, сознательно выполняемая функция существует в точках, отмеченных х на рис. 2.13. Конечные точки действий, порождаемых в точках х, отмечены у. Сила, возбуждающая систему, складывается из действий людей и процедурных операций, заложенных в конструкции системы. Если поставлено требование подать вход, то должно быть выполнено действие над входом х, которое доставит этот вход к процессору в точку у. Точно так же, если поставлено требование к управлению или обратной связи, энергия, необходимая для того, чтобы начался процесс подсистемы, возникнет в х и двинется к у. Постулируется, что возбуждающая сила должна действовать внутри ограничений подсистемы.

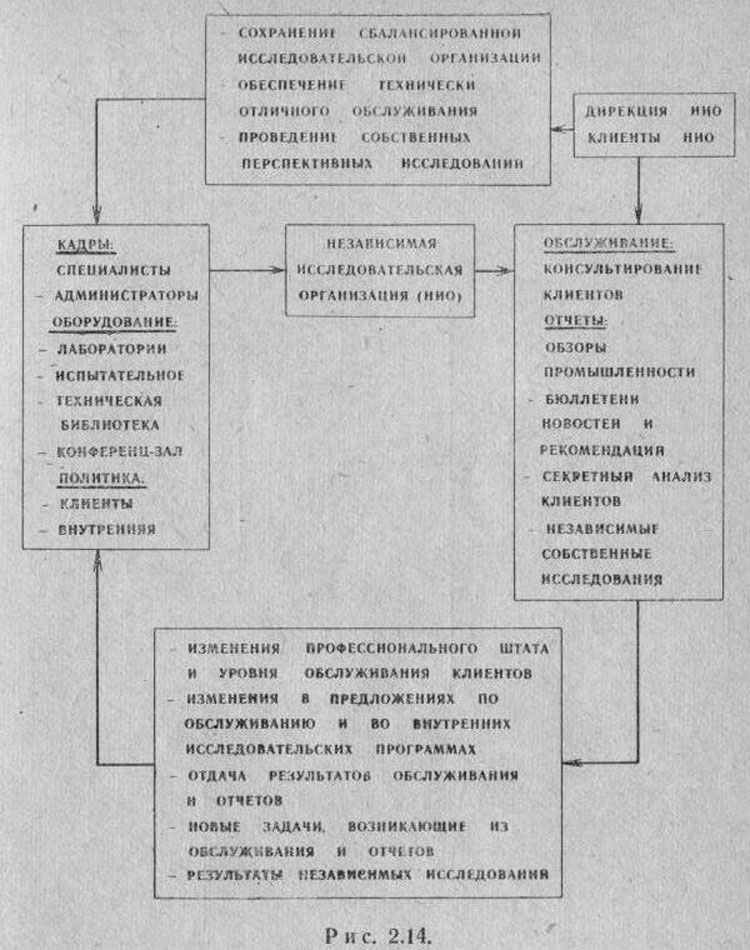

Чтобы операционно рассмотреть роль обратной связи, представим себе две системы: 1) независимую исследовательскую организацию, обслуживающую клиентов, и 2) компанию — одного из клиентов исследовательской организации, пользующейся этим обслуживанием. Понятие системных объектов используется для объяснения: 1) отношений между двумя организациями, 2) отношения исследовательской организации к исследовательским работам компании и 3) отношений исследовательских работ компании к остальным важнейшим системам компании, например, к таким, как система для определения цены на новую продукцию. Система, которая описывает независимую исследовательскую организацию, показана на рис. 2.14. Система, описывающая клиента-потребителя независимой исследовательской организации, показана на рис. 2.15101.

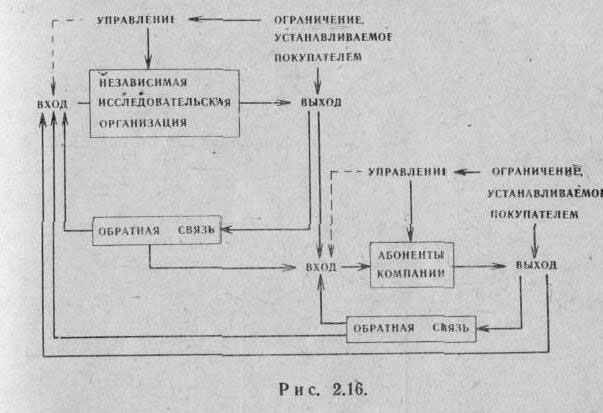

Системные объекты и связи двух организаций представлены на схеме рис. 2.16. На этой схеме показано два процесса, один из которых происходит в компании, а другой — в независимой исследовательской организации. Каждый процесс имеет собственный канал обратной связи; кроме того, на каждый процесс воздействует выход и обратная связь другого процесса. Компания и ее научный консультант частично объединены. Объединение состоит в комбинировании всех объектов, свойств и связей процессов систем и подсистем при ограничении, состоящем в достижении общих для объединяемых систем целей, и при данных определенных принуждающих связях.

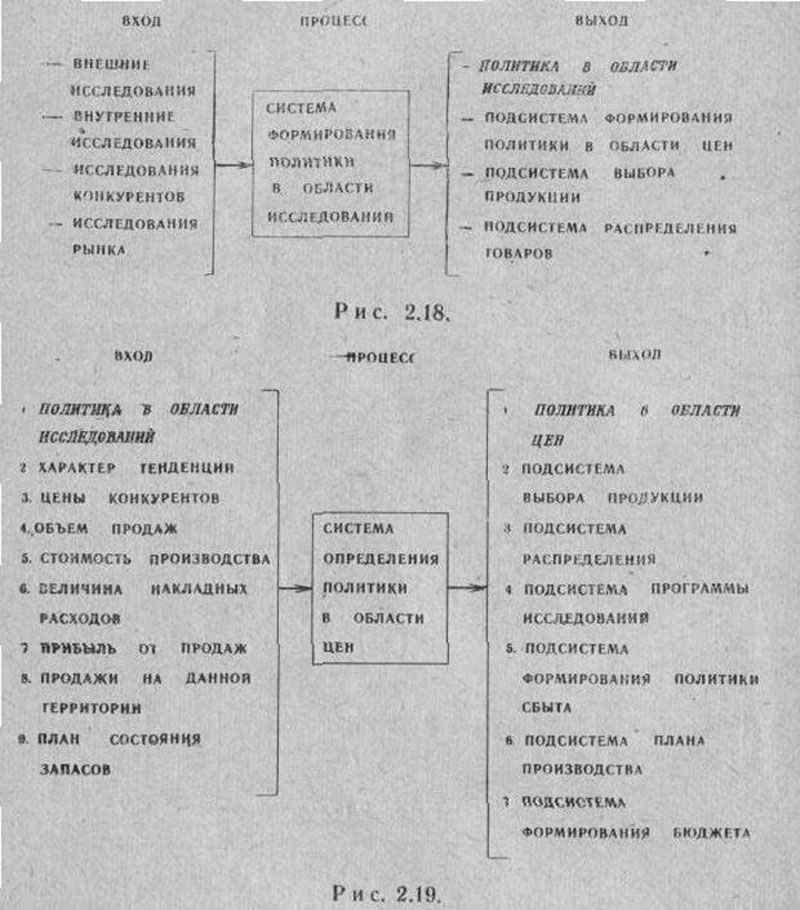

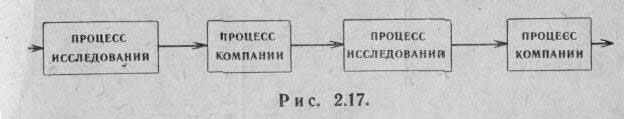

Эти отношения компании и ее научного консультанта могут быть также показаны в форме последовательных связей (рис. 2.17). Чтобы дальше исследовать операционную роль обратной связи, необходимо выделить элементы процесса исследований, выполняемых компанией. В этот процесс поступают входы от независимой исследовательской организации, а также от других источников, например, от таких, как внутренние исследования конкурентов или исследования рынка. Отсюда видно, что обитая форма подсистемы, в которой объединяется вся исследовательская деятельность компании, может быть представлена схемой рис. 2.18. На этой схеме показан вход, который порождает политику компании в области исследований. Составляющие его четыре входа в систему формирования политики в области исследований являются подсистемами; они также являются входами в три другие подсистемы.

Эти последние три выхода в том, что касается входа или процессора, не полностью описываются с помощью системы формирования политики в области исследований. Например, система формирования политики в области цен, используемая компанией, требует входов, показанных на схеме рис. 2.19. Не все из 9 входов этой схемы являются входами для семи выходов. Например, у системы формирования политики в области исследований нет прямого взаимодействия с подсистемами, которые формулируют план производства. С собственно производственным процессом у нее есть только косвенная связь.

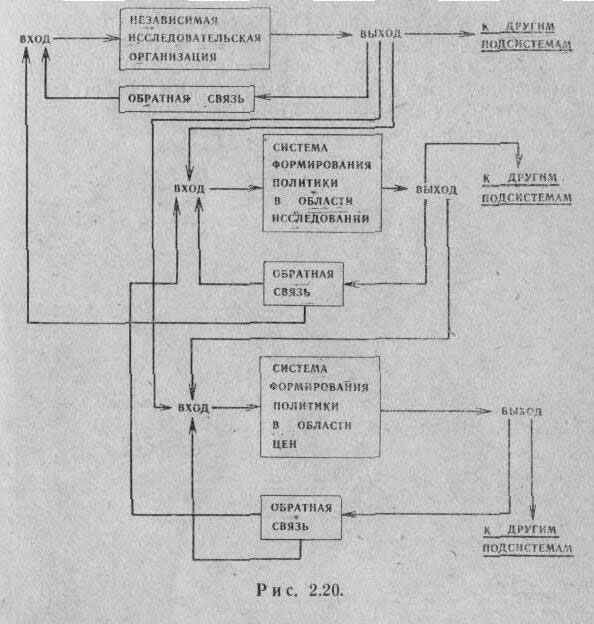

Отношения обратной связи в области исследований, выполняемых компанией, могут легко становиться более сложными. Подобно «цыпленку и яйцу» каждая подсистема действует на другую непрерывным продолжающимся образом (рис. 2.20).

Каждая из подсистем рис. 2.20 может быть операционно определена указанием ее объектов, свойств и связей. Объектами систем, показанных на рис. 2.16 и 2.20, были входы, выходы, обратные связи и ограничения покупателя. Свойствами этих объектов являются их оценки в долларах, часах, штуках, количествах или в других количественных или качественных измерителях, приведенных на рис. 2.14, 2.15, 2.18 и 2.19.

Связи подсистем иллюстрируются рис. 2.20. В результате анализа проблемы должно быть установлено, каким образом все объекты, свойства и связи одних подсистем используются совместно с объектами, свойствами и связями других подсистем, чтобы сохранить или улучшить выполнение системой своих задач.
