3.4.Пример использования: объектно-ориентированная библиотека численных методов для задач гидромеханики и массопереноса (теплопереноса)
Описанный в данной главе подход реализует объектно-ориентированная библиотека численных методов, которая содержит более сорока элементов и в настоящее время участвует в решении задач комплексного моделирования организма человека (см. раздел 2.3). Об эффективности подхода свидетельствует то, что эта библиотека, способная рассчитывать основные типы алгебраических, дифференциальных, дифференциально-разностных уравнений и уравнений математической физики, была разработана всего за один (человеко-)месяц. Это говорит о том, что не только описанный в разделе 2.2.1 процесс создания модели, но и процесс разработки логических блоков этой модели в случае использования объектно-ориентированного подхода намного быстрее процедурно-ориентированного. Эти два подхода отличаются друг от друга тем же, чем сборка компьютера из микросхем отличается от его сборки из отдельных транзисторов.
Предлагаемая библиотека предназначена для простейших гидродинамических расчётов течений жидкости (газа) и расчётов переноса (веществ или тепла) этими течениями. Среда, несущая жидкость, может быть относительно произвольной: от дискретной системы трубок до пористой среды с таким же законом пропорциональности между потоком и градиентом давления. Очевидно, уравнения, аналогичные гидродинамическим, (уравнения Кирхгоффа) описывают токи в электрических цепях или проводящих средах; поэтому часть элементов данной библиотеки подходит также к электротехническим задачам.
Следует заметить, что рассматриваемая библиотека не столь универсальна, как описанные в разделе 3.3 численные методы. Кроме того, она использует отнюдь не все преимущества объектно-ориентированного подхода, упомянутые в разделе 3.2. В частности, в силу простоты применяемых численных методов они не разделяются на два объекта – элемент и схему, что сильно уменьшает возможности их дальнейшего развития.
При описании библиотеки используется понятие среды, не упомянутое в основной части главы по той причине, что оно необходимо отнюдь не во всех моделях. Среда – это набор глобальных данных, которые заведомо используются большим числом расчётных элементов, имеющих для хранения ссылки на среду специальное поле. Название данного объекта определилось физическим смыслом элементов данной библиотеки, которые хранят в нём свойства протекающей по ним субстанции. Применение среды позволяет экономить память, поскольку в противном случае многие элементы содержали бы одинаковые данные; кроме того, одновременное изменение этих данных было бы затруднено.
3.4.1.Использование библиотеки
Рассматриваемая библиотека может использоваться двумя способами. Во-первых, её классы легко встраиваются в любую объектно-ориентированную программу (естественно, написанную на том же языке, что и сама библиотека, то есть на языке Java). При этом разработчик программы, целью которого является реализация конкретной модели или небольшого набора однотипных моделей, может при необходимости путём наследования от элементов библиотеки создавать свои расчётные классы, более приспособленные для решения его задач. Во-вторых, данная библиотека классов может быть использована как составная часть инструментальных средств визуальной разработки моделей. При этом создание новых классов не обязательно (хотя возможно!), поскольку даже из нескольких десятков элементов библиотеки, визуально связывая их в разных комбинациях, можно построить очень большое число моделей соответствующей предметной области. Пример модели, созданный с помощью инструментального средства на базе данной библиотеки, описан в разделе 2.3.2.
В обоих рассмотренных случаях библиотека входит в состав исполняемого кода программы. Однако максимальной гибкостью обладает разрабатываемое автором инструментальное средство, которое рассматривает классы библиотеки как данные, которые можно в наглядном виде представлять, изменять и расширять новыми классами. Перед запуском расчётов эти данные компилируются в исполняемый код, причём особенности языка Java (в частности, его интерпретируемость) позволяют использовать этот код в той же программе, которая редактирует классы библиотеки, не перезапуская её. Такой подход даёт возможность не разделять систему моделирования на расчётные и интерфейсные программы (что затруднило бы управление моделированием и визуализацию получаемых результатов).
Описание библиотеки с точки зрения её использования приведено в приложении к данной работе – ввиду большого объёма этого описания. Для использования библиотеки при конструировании разнообразных моделей достаточно приведённой в приложении информации, в то время как для расширения возможностей библиотеки и для приспособления её к конкретным предметным областям необходима также объектно-ориентированная структура библиотеки, описанная ниже в разделе 3.4.2.
3.4.2.Объектно-ориентированная структура библиотеки

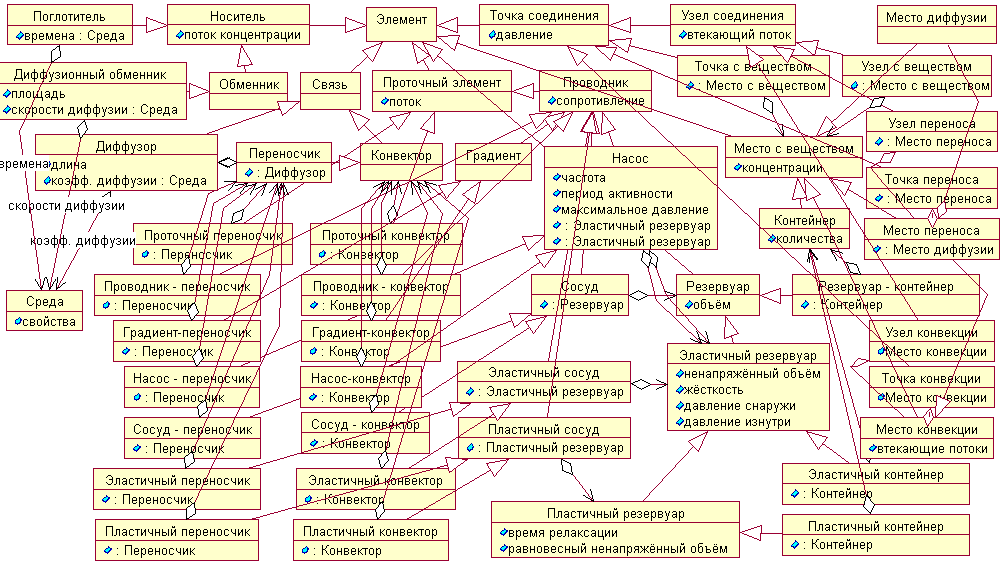

Рис. 3.5. Диаграмма классов библиотеки численных методов для задач гидромеханики и массопереноса (теплопереноса) в нотации UML
На рис. 3.5 представлена диаграмма классов элементов библиотеки, соответствующая сокращённой объектной нотации UML (Unified Modeling Language). Каждый класс на диаграмме характеризуется (помимо названия) физически значимыми данными (параметрами); а вспомогательные данные, необходимые для реализации численных методов, опущены. Например, опущены элементы, с которыми взаимодействуют экземпляры данного класса, поскольку эта информация представлена в табл. 4 приложения. В связи с тем, что язык программирования Java, на котором написана библиотека, не поддерживает множественного наследования классов, аналогичный множественному наследованию результат получен за счёт механизма агрегации (делегирования некоторых функций объекта агрегируемому объекту), а также за счёт использования интерфейсов (на диаграмме не показаны). По соображениям наглядности диаграмма русифицирована, и в ней опущены названия всех методов элементов. Более подробная информация о физическом смысле элементов библиотеки и их назначении приведена в приложении.
