Приложение Ж
(обязательное)
Метод определения пика собственного ПВН с учетом влияния пика гашения
При использовании указанного в 9.6.5.9, перечисление а), метода определения формы кривой собственного ПВН испытательной цепи необходимо учитывать влияние пика гашения на значение пика восстанавливающегося напряжения и соответственно обработать результаты измерения на осциллографе для получения значения Uмакс, подлежащего сопоставлению с нормированным значением Uc.
Если значение пика гашения не превышает 10 % измеренного на осциллограмме пика восстанавливающегося напряжения, то для одночастотного ПВН, а также для многочастотного ПВН, если в нем преобладает составляющая основной частоты, может применяться следующий способ определения Uмакс.

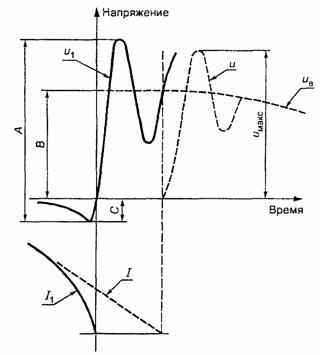

На осциллограмме (см. рисунок Ж.1) измеряют отрезки А, В и С и с учетом масштаба mU, рассчитывают Uмакс по формуле
Uмакс = АВ mU /(В + С). (Ж.1)
Если при расшифровке осциллограммы возникают трудности с определением величины отрезка B, то допускается применять формулу
Uмакс = (А - KаC)mU, (Ж.2)
где Kа - значение коэффициента по 6.6.3.1
0844S10-03568
u1, I1 - напряжение и ток в опыте; u, I - собственное ПВН и ожидаемый ток; uв - возвращающееся напряжение
Рисунок Ж.1 - Осциллограмма для определения пика восстанавливающегося напряжения
Приложение И
(рекомендуемое)
Примеры схем формирования кривых ПВН

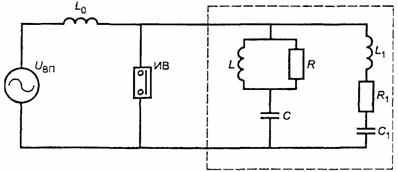

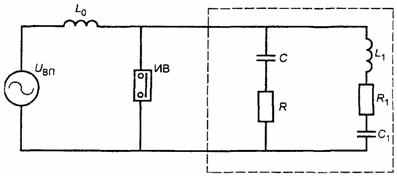

Примеры схем формирования ПВН, определяемого четырьмя параметрами, в соответствии с 9.6.5.1 приведены на рисунках И.1 и И.2. Примеры схем формирования ПВН, определяемого четырьмя параметрами, для случаев, предусмотренных 9.6.5.4, приведены на рисунках И.3 и И.4.
На рисунках И.1 - И.4 штрих-пунктирными линиями обозначены схемы формирования ПВН.
Обозначения на рисунках И.1 - И.4:
L0 - индуктивность короткого замыкания схемы испытаний;
ИВ - испытуемый выключатель;
L, L1, R, R1, С, С1 - реакторы, резисторы и конденсаторы (соответственно) схем формирования ПВН.
В таблицах И.1 - И.2 приведены формулы для выбора значений элементов схем формирования ПВН. Каждая схема дает определенное значение запаздывания td, которое определяется, в основном, выбором значения сопротивления R1. Значение td может увеличиваться за счет емкости, параллельной испытуемому выключателю (сумма собственной емкости испытательной установки и дополнительных конденсаторов). Емкость, обеспечивающая требуемое значение td, может оказывать влияние и на другие характеристики кривой ПВН. В этом случае значения элементов схем формирования ПВН должны быть откорректированы при окончательной наладке схемы испытаний
При применении формул, приведенных в таблицах И.1 - И.2, используются следующие единицы: напряжение - в киловольтах, ток - в килоамперах, индуктивность - в миллигенри, емкость - в микрофарадах, активное сопротивление - в омах, скорость ПВН (S) - в киловольтах в микросекунду.
0844S10-03568
Рисунок И.1
0844S10-03568
Рисунок И.2
0844S10-03568
Рисунок И.3
0844S10-03568
Рисунок И.4
Таблица И.1
| Ток отключения Iо. ном, % | Номер рисунка | Расчетные формулы для параметров | |||||
| L, мГн | R, Ом | С, мкФ | L1, мГн | R1, Ом | С1, мкФ | ||
| 60 (KA = 1,5) (td = 0,051t1) | И.1 | - |  |  |  |  |  |
| 60 (KA = 1,5) (td = 0) | И.2 |  |  |  |  |  |  |
| 100 (KA = 1,4) (td = 0) | И.1 | - |  |  |  |  |  |
| 100 (KA = 1,4) (td = 0) | И.2 |  |  |  |  |  |  |
Таблица И.2
| Ток отключения Iо. ном, % | Номер рисунка | Расчетные формулы для параметров | ||
| L, мГн | R, Ом | С, мкФ | ||
| 60 (KA = 1,5) (td = 0) | И.3 | - |  |  |
| 60 (KA = 1,5) (td = 0) | И.4 |  | |  |
| 100 (KA = 1,4) (td = 0) | И.3 | - |  |  |
| 100 (KA = 1,4) (td = 0) | И.4 |  | |  |
Пример - Расчет элементов схемы формирования ПВН, приведенной на рисунке И.2, при испытаниях выключателя с номинальным напряжением 220 кВ на отключение номинального тока отключения 40 кА.
Определение возвращающегося напряжения Uвп и индуктивности короткого замыкания L0:
0844S10-03568
0844S10-03568
где ωn - круговая промышленная частота.
В соответствии с формулами, приведенными в таблице И.1 (нижняя строка), определяем элементы схемы формирования ПВН, показанной на рисунке И.2:
0844S10-03568
0844S10-03568
0844S10-03568
0844S10-03568
0844S10-03568
0844S10-03568
Требуемое значение td - 2 мкс. В соответствии с выражением (13) определяют суммарную емкость С, которую необходимо подключить параллельно контактам ИВ:
0844S10-03568

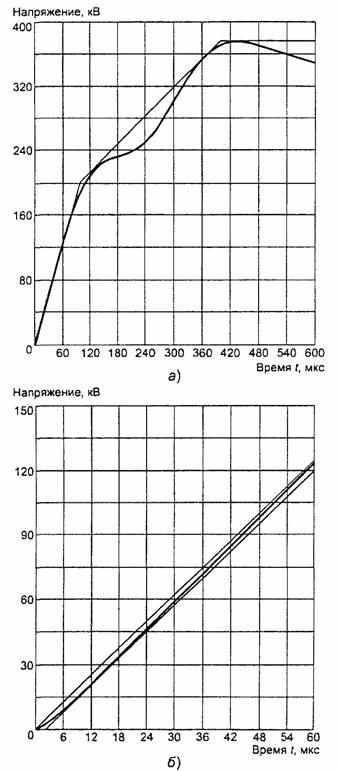

В верхней части рисунка И.5 приведена расчетная кривая ПВН. В нижней части рисунка И.5 - ее начальная часть. Размещение параллельно контактам испытуемого выключателя дополнительной емкости 0,0178 мкФ потребовало корректировки значений элементов: С, С1, и R1. В результате С = 0,205 мкФ, С1 = 1,10 мкФ, R1 = 60 Ом. Остальные элементы остались без изменений. Параметры кривой ПВН соответствуют требованиям настоящего стандарта.
0844S10-03568
Рисунок И.5
Библиография
[1] ПБ 10-115-96 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (утверждены постановлением Госгортехнадзора России от 18.04.95 № 20)
Ключевые слова: выключатель, высокое напряжение, включение, отключение, изоляция, технические характеристики, испытания
