Приложение Д
(рекомендуемое)

Нормированные характеристики ПВН для генераторных выключателей

Таблица Д1 - Нормированные характеристики ПВН для генераторных выключателей

Uном/Uн. р, кВ	Iо. ном, кА	uc, кВ	t3, мкс	td, мкс	S = uc/t3, кВ/мкс
6/7,2	80	13,3	3,8	1	3,5
10/12	50	22,0	6,2	1	3,5
10/12	63	22,0	5,5	1	4,0
15/17,5	100	32,2	7,2	1	4,5
20/24	100	44,2	9,9	1	4,5
20/24	125	44,2	8,8	1	5,0
20/24	160	44,2	8,8	1	5,0
24/26,5	160	48,8	8,9	1	5,5
24/26,5	200	48,8	8,9	1	5,5
S - скорость ПВН.

Приложение Е
(обязательное)

Методика определения коэффициента мощности испытательной цепи

Коэффициент мощности (cos j) в каждой фазе испытательной цепи может быть с достаточной точностью определен одним из указанных ниже способов.

Е.1 Определение по постоянным цепи

Коэффициент мощности определяют как отношение активного сопротивления R к полному сопротивлению Z испытательной цепи при коротком замыкании.

Значение R измеряют при постоянном токе. Если цепь включает трансформатор, то сопротивления R₁ первичной цепи и R₂ вторичной цепи измеряют отдельно и значение R рассчитывают по формуле

R = R₂ + R₁K²,                                                           (E1)

где К - коэффициент трансформации трансформатора.

Полное сопротивление Z, равное Е/I_{о. п}, определяют по осциллограмме, как показано на рисунке Е.1

Е.2 Определение по затуханию апериодической составляющей

Для этого метода снимают осциллограмму тока короткого замыкания с апериодической составляющей и применяют формулу

i_a = i_{н. а}e^-Rt/L,                                                            (E.2)

где i_a - значение апериодической составляющей в выбранный момент времени;

i_{н. а} - начальное значение апериодической составляющей;

L - индуктивность испытательной цепи;

t - время, отсчитанное от начала короткого замыкания;

е - основание натуральных логарифмов.

Из указанной формулы определяют значение R/L следующим образом:

а) измеряют значения i_{н. а} в момент начала короткого замыкания и i_a в момент времени t₁, выбранный до момента расхождения контактов;

б) определяют значение e^-Rt/L путем деления i_a на i_{н. а};

в) из математической таблицы значений е^-x определяют значение x, соответствующее частному от деления i_a на i_{н. а};

г) значение x, определяющее собой Rt₁/L делят на t₁ (в секундах) и вычисляют значение R/L.

Угол  определяют из выражения  = arctg 3,14 L/R, после чего находят cos .

Этот метод не применяют, если токи измеряют с помощью трансформатора тока.

Е.3 Определение при помощи вспомогательного генератора (пилот-генератора)

Если имеется вспомогательный генератор, установленный на одном валу с испытательным генератором, напряжение этого генератора, записанное на осциллограмме, сравнивают по фазе сначала с напряжением, затем - с током испытательного генератора.

Разность между фазными углами напряжений вспомогательного и главного генераторов с одной стороны и между фазными углами напряжения вспомогательного генератора и тока испытательного генератора с другой стороны определяет фазный угол между напряжением и током испытательного генератора, по которому может быть найден коэффициент мощности.

0844S10-03568

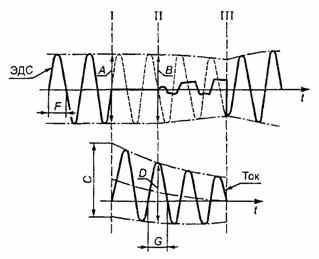

Полное сопротивление контура

где Е - ЭДС схемы в момент размыкания контактов;

I_{о. п} - ток отключения;

I - начало короткого замыкания;

II - момент размыкания контактов;

III - момент отключения тока;

А - длина отрезка параллельного оси ординат, ограниченного огибающими ЭДС и проведенного в месте, соответствующем моменту начала возникновения тока КЗ;

B - длина отрезка параллельного оси ординат, ограниченного огибающими ЭДС и проведенного в месте, соответствующем моменту размыкания контактов;

С - длина отрезка параллельного оси ординат, ограниченного огибающими тока и проведенного в месте, соответствующем моменту начала возникновения тока КЗ;

D - длина отрезка параллельного оси ординат, ограниченного огибающими тока и проведенного в месте, соответствующем моменту размыкания контактов;

F - отрезок, соответствующий полупериоду ЭДС в заданном масштабе;

G - отрезок, соответствующий длине полупериода тока, в котором произошло размыкание контактов

Рисунок Е.1 - Определение полного сопротивления схемы испытаний
