Приложение В
(рекомендуемое)
Перечень технических данных, которые следует указывать в технических условиях на выключатели, эксплуатационных и тендерных документах
Климатическое исполнение и категория размещения.
Нижнее и верхнее значения температуры окружающего воздуха.
Номинальное напряжение.
Наибольшее рабочее напряжение.
Номинальный ток.
Номинальный ток отключения.
Нормированное процентное содержание апериодической составляющей.
Нормированные параметры тока включения:
- наибольший пик,
- начальное действующее значение периодической составляющей.
Нормированные параметры сквозного тока короткого замыкания:
- наибольший пик (ток электродинамической стойкости),
- среднеквадратичное значение тока за время его протекания,
- время протекания тока короткого замыкания.
Уровень изоляции.
Испытательные напряжения изоляции.
Длина пути утечки внешней изоляции.
Нормированные характеристики ПВН.
Нормированные коммутационные циклы.
Нормированная бестоковая пауза при АПВ.
Собственное время отключения.
Полное время отключения.
Разновременности замыкания и размыкания контактов полюсов и разрывов.
Собственное время включения.
Нормированный ток отключения ненагруженной воздушной линии.
Нормированный ток отключения конденсаторной батареи.
Нормированный ток отключения шунтирующего реактора.
Номинальное напряжение включающих, отключающих устройств и вспомогательных цепей и род тока.
Ток потребления включающих и отключающих устройств.
Напряжение, ток или мощность устройств подогрева.
Температура включения устройств подогрева.
Характеристики работы механизмов, которые требуются для его эксплуатации.
Давление (приведенное к 20 °С) заполнения для газового выключателя.
Давление (приведенное к 20 °С) срабатывания сигнализации понижения давления для газового выключателя.
Давление (приведенное к 20 °С) блокировки работы газового выключателя при понижении давления.
Состав газовой смеси, применяемой в газовом выключателе.
Нижний предел давления, при котором допускается производство отдельных операций для воздушного выключателя.
Номинальное давление и диапазон рабочих давлений для пневматического привода.
Расход газа (воздуха) на утечки.
Данные о зоне выхлопа.
Ресурс выключателя по коммутационной стойкости до среднего ремонта.
Класс по механической стойкости.
Срок службы до среднего ремонта.
Срок службы до списания.
Допустимое тяжение проводов.
Масса выключателя, привода, распределительного шкафа, газа, масла и др.
Габаритные размеры выключателя.
Данные для проектирования фундамента.
Информация о возможности диагностического контроля средствами мониторинга.
Приложение Г
(рекомендуемое)
Структура условного обозначения выключателя и привода

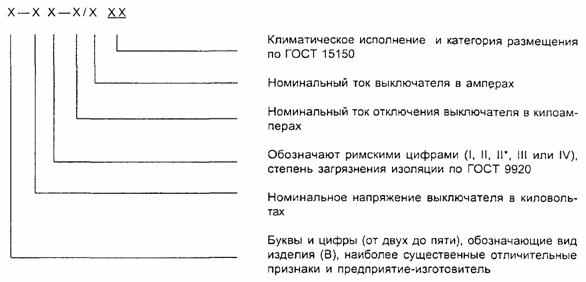

Г.1 Структура условного обозначения выключателя
0844S10-03568
Пример условного обозначения в технических документах и при заказе выключателя газового (элегазового) трехполюсного исполнения на номинальное напряжение 110 кВ со степенью загрязнения изоляции II*, номинальным током отключения 40 кА, номинальным током 2500 А, климатического исполнения У, категории размещения 1.
ВГТ-110II*-40/2500У1
Примечание - Буквы обозначают серию; буквы и значение номинального напряжения - тип; обозначение в целом - типоисполнение выключателя.

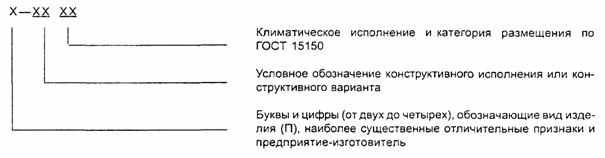

Г.2 Структура условного обозначения привода
(конструктивно самостоятельного, отдельно поставляемого):
0844S10-03568
Пример условного обозначения в технических документах и при заказе привода пружинного для колонкового выключателя с работой включения 1800 Дж, климатического исполнения УХЛ, категории размещения 1:
ППрК-1800УХЛ1
