МОУСОШ с. Воскресеновка
Физика
11 класс
тема урока:
«Активное сопротивление
в цепи переменного тока»
Учитель: Кошелева О.А.
Урок физики
Тема: «Активное сопротивление в цепи переменного тока».
Тип урока: обучающий.
Цель урока: Получение и вывод формулы переменного тока. Изучение влияния активного сопротивления на переменный ток, вывод формулы мощности активной нагрузки и действующих значений тока и напряжения.
ТСО: Проволочная рамка или катушка, постоянный магнит, амперметр, соединительные провода.
Ход урока:
1. Организационный момент.
2. Проверка домашнего задания. Опрос учащихся по вопросам:
- Демонстрация опыта появления переменного тока и объяснение конструкции лабораторного макета.
- Вывод формулы ЭДС на концах вращающейся рамки.
- Объяснение формулы переменного тока.
- Решение задачи: Упр.4 № 4.
3. Объяснение нового материала. Лекция учителя.
4. Домашнее задание: § 32.
u=UmaxCosωt
2. Проверка домашнего задания. Опрос учащихся.
Тема домашнего задания
Переменный электрический ток

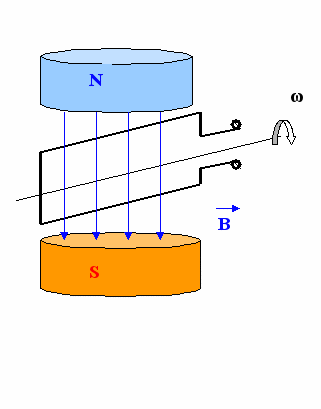

Проволочную рамку, вращающуюся в постоянном магнитном поле, можно считать простейшей моделью генератора переменного тока.
Магнитный поток,
пронизывающий рамку:
Ф = B S Cos α
S – площадь рамки
В - магнитная индукция
α – угол между В и нормалью, проведенной к плоскости рамки
n
B
α
При вращении рамки, угол α увеличивается пропорционально времени:
α = ωt
ω = 2πν или ω = 2πn
ω – циклическая частота (рад/с),
ν – частота – количество колебаний в секунду (Гц),
n – количество оборотов в секунду (об/с),
значит Ф = B S Cos ωt
По закону электромагнитной индукции
ЭДС, наводящаяся в рамке, имеет вид синусоиды:
Под действием этой ЭДС в замкнутой цепи потечет ток, также изменяющийся по закону синуса.
φ – угол сдвига фаз между колебаниями тока и ЭДС, зависит от нагрузки
цепи.
Проверка решения домашней задачи
Упр. 4. № 4.
| Дано: n = 50 об/с S = 100см2 В = 0,2 Тл __________ εmax - ? | CИ 10-2 м2 | Решение: ε  max = B·S·ωω = 2πn εmax = B·S·2πn εmax = 0,2 · 10-2 · 2 · 3,14 · 50 = 0,628 В Ответ: амплитуда ЭДС εmax = 0,628 В. |
3. Объяснение нового материала. Лекция учителя.
Тема: «Активное сопротивление в цепи переменного тока»
1. Активное сопротивление

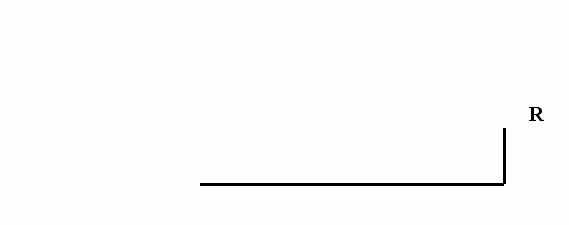

R
– активное сопротивление, оно поглощает энергию идущую от генератора, превращая ее в тепловую.u=UmaxCosωt
Закон Ома запишется:
,где

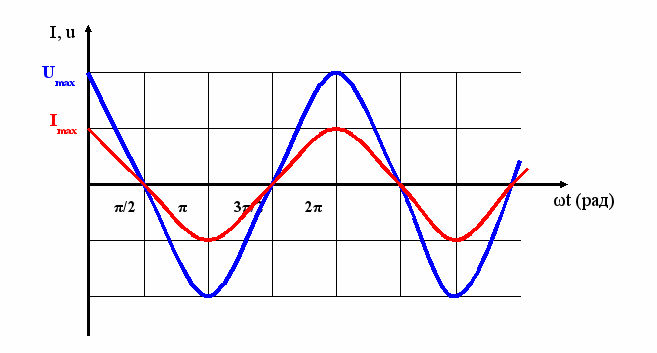

- амплитуда силы тока.Сила тока в цепи с активным сопротивлением совпадает по фазе с напряжением.
2. Мощность
P = I2 · R - мощность в цепи постоянного тока.
Для переменного тока:

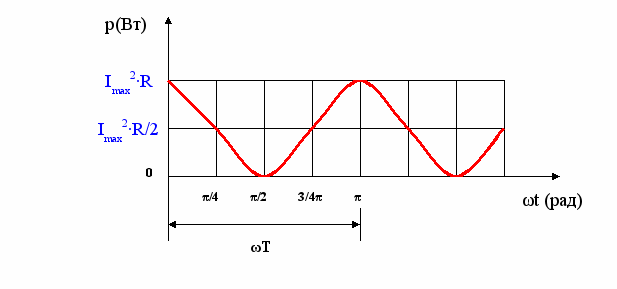

Построим график мощности
Среднее значение Cos 2ωt за период T равно нулю, поэтому среднее значение мощности, потребляемой электрической цепью с активным сопротивлением равно:
3. Действующие значения тока и напряжения
Если среднее значение мощности
,то
- среднее значение квадрата тока.Значит среднее (действующее) значение тока равно:
Аналогично среднее (действующее) значение напряжения равно:
Действующее значение переменного тока равно постоянному току, выделяющему в проводнике то же количество теплоты, что и переменный ток за то же время.
Амперметр и вольтметр показывают действующие значения тока и напряжения.
Д/З § 32.
