МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ВОСТОЧНОУКРАИНСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ

ИМЕНИ ВЛАДИМИРА ДАЛЯ

СЕВЕРОДОНЕЦКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ


МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторным работам по курсу

«Основы метрологии, взаимозаменяемости и стандартизации»


для направления подготовки 0910 «Электронные аппараты»

для студентов специальностей

7.091001 «Производство электронных средств» и

7.091003 «Электронная бытовая аппаратура»

всех форм обучения



Утверждено на заседании

Утверждено на заседании

методической комиссии

кафедры «Электронные аппараты»

по направлению ЭА и КИ










Протокол № от г.

Протокол № от







Председатель комиссии




доцент, к.т.н.






Северодонецк, 2005

ОБЩИЕ ПОЛОЖЕНИЯ


Развитие науки неразрывно связано с прогрессом в области измерений. Особенно важна роль электрорадиоизмерений, достоинством которых является универсальность, дистанционность, простота автоматизации, возможность обеспечения непрерывности и высокой точности и ряд других.

Цель лабораторных работ – расширить представление студентов о возможностях современной измерительной техники, выработать умение и навыки работы с измерительными приборами, а также обработки результатов наблюдений и их анализа, закрепить знания полученные при изучении лекционного материала.

Выполнению лабораторных работ должна предшествовать самостоятельная проработка теоретического материала. Студент должен уяснить цел работы, ознакомиться с порядком проведения измерений, принципом действия используемых средств измерения и их основными характеристиками. Для контроля степени усвоения материала, описания каждой лабораторной работы завершается контрольными вопросами.

Каждый студент представляет отчет по выполненной лабораторной работе. Отчет должен содержать цель работы, перечень используемых приборов и их характеристики, измерительные схемы, методику измерений и основные расчетные формулы, результаты измерений и расчетов, выводы. Отчет выполняется по установленной форме. Все расчеты и результаты измерений приводятся в единицах системы СИ.

Перед началом лабораторного практикума студенты проходят инструктаж по технике безопасности.

Категорически запрещается :

приступать к работе без разрешения преподавателя;

работать с незаземленным оборудованием;

касаться оголенных проводов, контактных клем или разъемов;

производить монтаж и демонтаж лабораторной установки при включенном электропитании;

включать на приборах тумблеры и другие элементы регулирования, не связанные с проводимыми измерениями;

изменять программу и порядок измерений без разрешения преподавателя;

устранять неисправности в установке или приборе.


ЛАБОРАТОРНАЯ РАБОТА №1


ПОВЕРКА ВОЛЬТМЕТРА


    1. Цель работы.

Изучение целей и задач, решаемых при проведении поверки средств измерений, практическое освоение методики выполнения поверки и представления ее результатов.

    1. Краткие теоретические сведения.

Для обеспечения единства измерений единицы, в которых производятся измерения физических величин, воспроизводятся централизовано с помощью государственных эталонов, и информация об их размере передается рабочим средствам измерения.

Чтобы подтвердить правильность передачи размера физической величины от эталона к рабочим средствам измерений, все средства измерения подвергаются периодической поверке.

Поверка – это определение метрологическим органом погрешности средств измерений и установление их пригодности к применению.

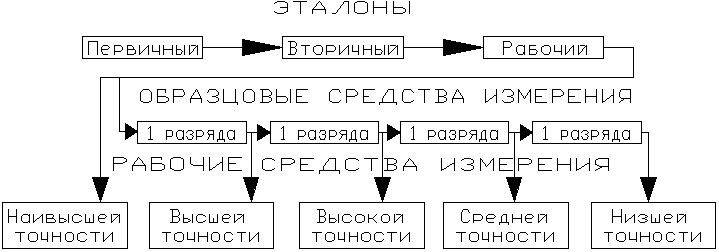

Документ, устанавливающий средства, методы и точность передачи размера единицы физической величины от эталона к рабочим средствам измерений, называется поверочной схемой (рисунок 1.1).





Рисунок 1.1 – Поверочная схема


Поверочная схема устанавливает соподчиненность средств измерений и соотношение между их допускаемыми погрешностями в процессе передачи значения единицы физической величины от эталона к рабочему средству измерений. Определяющим фактором является точность конечного средства измерений. Необходимая точность образцовых средств измерений, а иногда и их типы регламентируются ГОСТами на методы поверки средств измерений.

Пригодными к применению признают средства измерений, поверка которых, выполненная в соответствии с требованиями нормативно-технических документов, подтверждает их соответствие метрологическим и техническим требованиям к данному типу средств измерений.

Для рабочих средств измерений, точность которых обычно невелика, основной метрологической характеристикой является класс точности, устанавливающий предельные значения допускаемой погрешности. Класс точности не определяет погрешности конкретного экземпляра средств измерений, а указывает лишь пределы, в которых она может находиться.

При проведении поверки средств измерений, классов точности 1,0 – 5,0 должны соблюдаться следующие нормальные условия:
  • температура окружающей среды (205)0С;
  • относительная влажность воздуха 30-80 %;
  • атмосферное давление (1006) кПа.

При необходимости, в соответствии с правилами эксплуатации средств измерений необходимо обеспечить их термостатирование, экранирование, виброзащиту и т.п.

Поверка средств измерений, классов точности 0,5 – 4,0 производится методом непосредственного сличения с образцовыми средствами измерений, которые должны иметь точность в 3 – 5 раз выше, по сравнению с поверяемыми средствами измерений.

Основная погрешность средств измерений, определенная в нормальных условиях, не должна превышать пределов допустимой погрешности, т.е. класса точности.

Положительные результаты поверки средств измерений удостоверяют оттиском поверительного клейма на средстве измерений и (или) свидетельством о поверке, или записью с оттиском клейма в соответствующем разделе эксплуатационной документации. Порядок засвидетельствования указывают в методике поверки средств измерений конкретного типа.

Если в результате поверки средство измерений признают не пригодным к применению, поверитель анулирует свидетельство и (или) гасит предыдущий оттиск клейма или делает соответствующую запись в эксплуатационной документации. По требованию заявителя выдается справка о непригодности указанного средства измерений. На обратной стороне свидетельства или в приложении к свидетельству приводят, при необходимости, данные, полученные при проведении поверки.

Формы свидетельства о поверке и справки о непригодности приведены в приложении.

    1. Описание лабораторной установки.

В работе используют поверяемый вольтметр, образцовый вольтметр и источник измеряемой величины – универсальный источник питания с плавно регулируемым выходным напряжением постоянного тока. Поверяемый и образцовый вольтметры подключают параллельно к выходным клеммам источника питания. Напряжение регулируют с помощью встроенного аттенюатора.


    1. Порядок выполнения работы.
      1. Изучить предложенный для поверки вольтметр. Подобрать образцовый вольтметр.
      2. Записать в отчет все характеристики поверяемого прибора, которые могут быть определены по обозначениям на циферблате прибора.
      3. Произвести внешний осмотр поверяемого прибора с целью установления отсутствия внешних повреждений и повреждений покрытия шкалы.
      4. Произвести опробование приборов, установив надежное закрепление зажимов, плавный ход и четкую фиксацию переключателей.

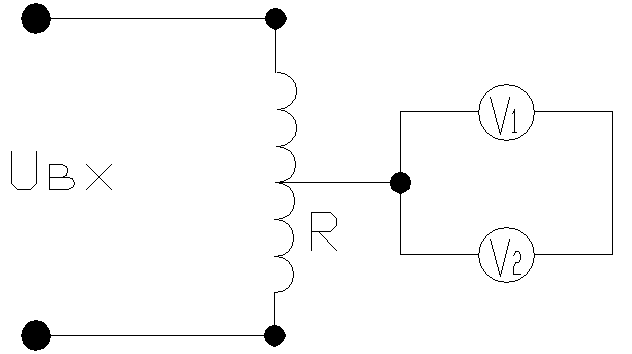

      5. Подключить оба вольтметра к источнику питания согласно схеме (рисунок 2).





V1 и V2 – поверяемый и образцовый вольтметры, R – аттенюатор источника питания.
