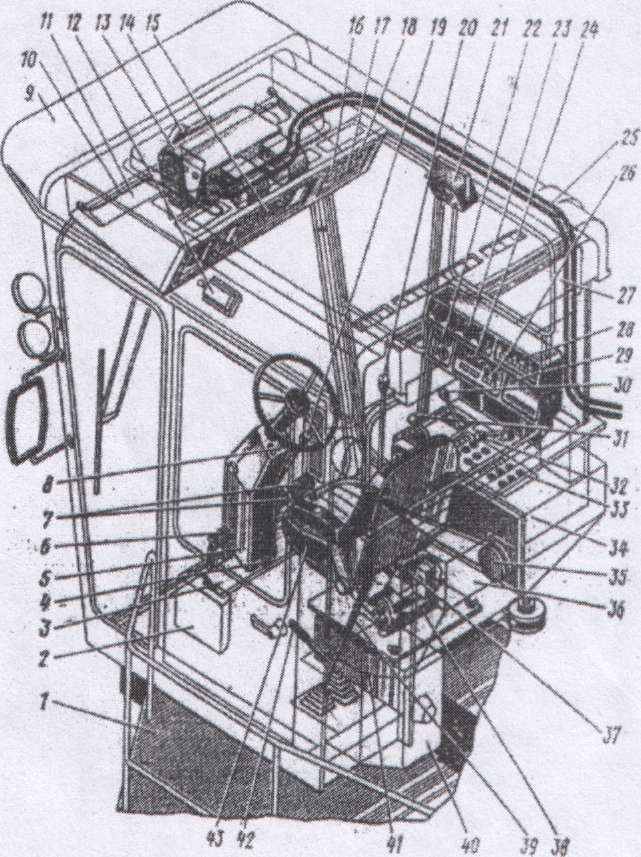

Тема: Кабина комбайна «Дон». Вариант 1.

Выберите правильный ответ: 2 балла

1.Рычаг управления гидростатическим приводом на рисунке обозначен позицией: 35, 19, 39, 20.

2.Рычаг управления подбарабаньем на рисунке обозначен позицией: 20, 39,35,42.

3.Педаль наклона рулевой колонки на рисунке обозначена позицией: 4, 7, 37, 6.

4.Педаль блокировки коробки передач на рисунке обозначена позицией: 7, 37, 4, 6.






5.Рукоятка выноса мотовила, подъёма и опускания жатки на рисунке обозначена позицией: 3, 8, 2, 4.

6.Рукоятка управления подачей топлива на рисунке обозначена позицией: 3, 8, 4, 2..

7.Клавиша включения выгрузки зерна на рисунке обозначена позицией: 9, 15,7, 16.

8.Клавиша включения вариатора барабана на рисунке обозначена позицией: 9, 16, 7, 15.





9. Прибор частоты вращения вентилятора на рисунке обозначен позицией: 2, 3, 4, 1.

10. Прибор частоты вращения барабана на рисунке обозначен позицией: 2, 3,4,1.







Установите соответствие:

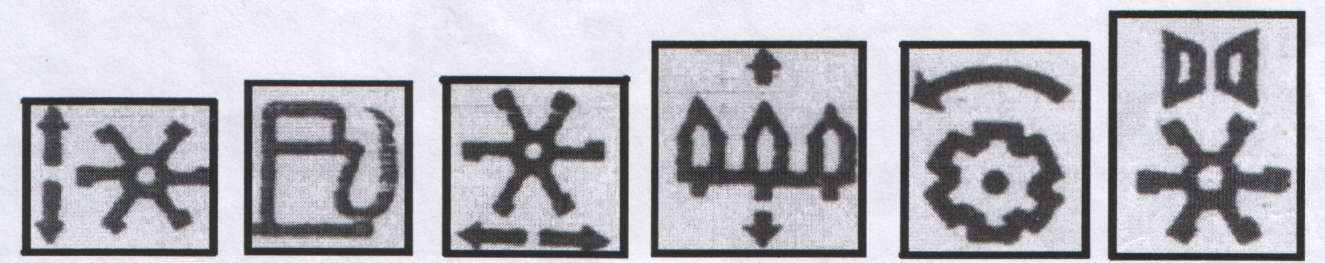

11. Пиктограмма Расшифровка 4 балла


а) вариатор мотовила

б) включение молотилки

в) подача топлива

г) вынос мотовила

д) подъём жатки

е) подъём и опускание мотовила

ж) вариатор барабана



1 2 3 4 5 6

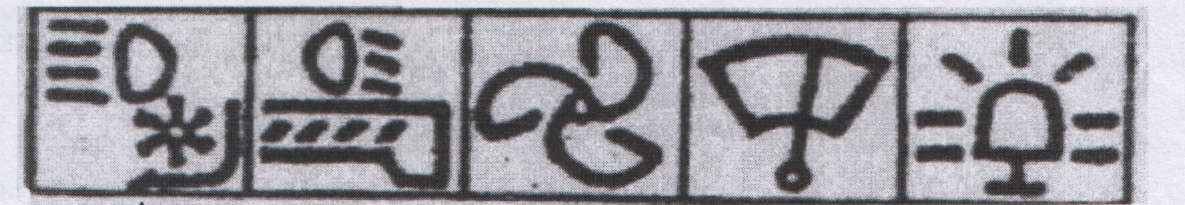

12. Пиктограмма Расшифровка 4 балла

а) включение фар выгрузного шнека

б) включение фары- мигалки

в) включение стеклоочистителя

г) включение рабочих фар

д) включение кондиционера


1

е) включение фары копнителя

1111111111111111112

1 2 3 4 5

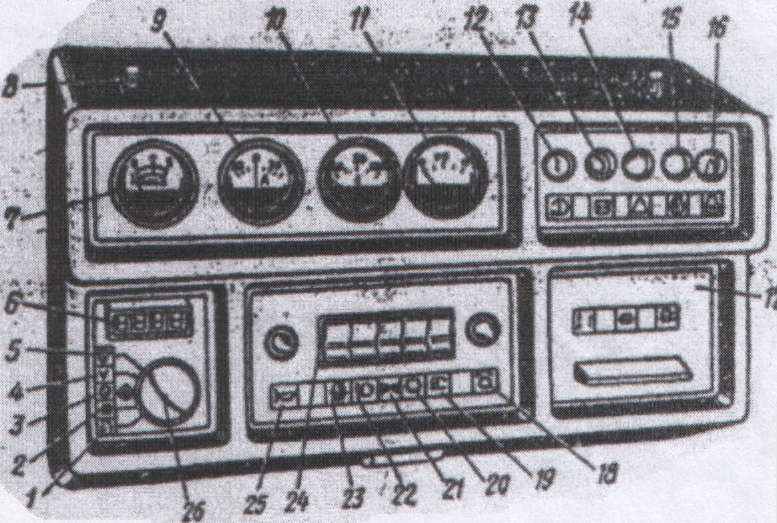

13. Под какими номерами на рисунке находятся пиктограммы: 4 балла

а) стояночный тормоз

б) заполнение клапана копнителя

в) заполнение бункера

г) забивание пространства над соломотрясом

д) клапан копнителя открыт

е) потери выше нормы

ж) забивание фильтра основной гидросистемы

з) температура воды выше нормы

и) зарядка аккумулятора




Эталон ответов Вариант №1

Выберите правильный ответ: 2 балла

1
19

2
35

3
4

4
6

5
3

6
8

7
7

8
15

9
3

10
2


Установите соответствие: 4 балла


11
1-е
2-в
3-г
4- д
5-6
6
-а






























12
1-г
2-а
3-д
4-в
5-6












13
1-в
2-д
3-ж
4- и
5-а
6-г
7-6
8-е
9-з

Сумма всех баллов теста: N = 100 баллов

Коэффициент усвоения (успешности) К представляет собой отношение суммы набранных баллов М к сумме всех баллов теста N: К= М/ N.

Шкала перевода

Коэф.



0,01
0,21
0,41
0,51
0,61
0,71
0,81
0,86
0,91
0,96

усп-ти К
0
-
-
-
-
-
-
-
-
-
-







0,20
0,40
0,50
0,60
0,70
0,80
0,85
0,90
0,95
1,00

Отметка
0
1
2
3
4
5
6
7
8
9
10



Ключ теста

Количество
0
1 -
21 -
41 -
51 -
61 -
71 -
81 -
86-
91 -
96-

баллов из



20
40
50
60
70
80
85
90
95
100

100

































Отметка
0
1
2
3
4
5
6
7
8
9
10



Тема: Молотилка комбайна «Дон» Вариант 2

Выберите правильный ответ: 3 балла

1.Молотильный барабан монтируется в корпус молотилки:

а) через люк правой панели;

б) через входное отверстие при отъединённой жатке;

в) через люк левой панели.

2.Рабочая поверхность клавиш соломотряса:

а) жалюзийная;

б) жалюзийная нерегулируемая;

в) жалюзийная регулируемая.

3.Подбарабанье комбайна:

а) двухсекционное, обратимое;

б) односекционное, сварной конструкции;

в) односекционное, обратимое, сварной конструкции;

г) двухсекционное, обратимое, сварной конструкции.

4. На стрясной доске комбайна закреплены гребни:

а) два;

б) три;

в) четыре;

г) пять.
  1. В молотилке комбайна происходят процессы:

а) обмолот, очистка, формирование копны;

б) обмолот, очистка, транспортировка, домолот;

в) обмолот, очистка, транспортировка, домолот, формирование и выгрузка копны;

г) обмолот, очистка, транспортировка, выгрузка копны.
  1. На копнителе установлена муфта:

а) предохранительная;

б) фрикционная;

в) храповая;

г) пружинная.

Дополните 4 балла
  1. Распределительный шнек домолачивающего устройства предназначен для……………………………………………………………………………. 8. Половонабиватель приводится в движение………………………………………

Установите соответствие в устройстве: 6 баллов

9.молотильного устройства составные части:

а) барабан

б) подбарабанье

в) камнеуловитель

г) механизм регулировки подбарабанья

д) корпус молотилки


10. очистки составные части:

а) грохот

б) транспортная доска

в) нижний решётный стан

г) нижний и верхний станы

д) вентилятор

е) привод очистки

ж) контрпривод вентилятора

з) соломотряс

Дайте свободно конструируемый ответ: 8 баллов

11.Зазор между барабаном и декой в процессе эксплуатации регулируют

12.Открытие жалюзи удлинителя регулируют

13.Частота вращения барабана при сжатии дисков вариатора

14.Загрузку соломотряса контролируют

Заполните таблицы: 10 баллов


Неисправность
Способ устранения (причина)

Повышенное повреждение зерна (дробление).
1.

2.


16.

10 баллов

Неисправность
Способ устранения (причина)

Потери с половой необмолоченного
1.

колоса.
2.


17.

10 баллов

Неисправность
Способ устранения (причина)

Поступление в бункер сорных
1.

примесей.
2.


Общая сумма баллов теста -100 баллов


Эталон ответов

Вариант 2

Выберете правильный ответ: 3 балла


1.
в

2.
б

3.
в

4.
г

5.
б

6.
в

Дополните: 4 балла

7…… для подачи вороха из домолачивающего устройства в молотилку и распределение его по ширине стрясной доски

8……... от заднего контрпривода цепной передачей

Установите соответствие: 6 баллов

9. а, б, г.

10. б, г, д, е.

Дайте свободно конструируемый ответ: 8 баллов

11………………………………….….. при помощи рычага расположенного в кабине

12……… при помощи рычага

13……… увеличивается

14………………………………………………………………………………………….датчиком

Заполните таблицы: 10 баллов

Неисправность
Способ устранения (причина)

Повышенное повреждение зерна (дробление).
1.уменьшить частоту вращения барабана

2.увеличить зазор между подбарабаньем и барабаном

3.увеличить подачу хлебной массы, повысив скорость комбайна

4.заменить бичи подбарабанья




Неисправность
Способ устранения (причина)

Потери с половой необмолоченного колоса.
1 .увеличьть угол открытия жалюзи удлинителя

2. увеличить угол открытия жалюзи верхнего решета




Неисправность
Способ устранения (причина)

Поступление в бункер сорных примесей.
1.увеличить частоту вращения вентилятора

2.уменьшить угол открытия жалюзи решёт


Ключ теста

Количество
0
1-20
21-
41-
51-
61-
71-
81-
86-
91-
96-

баллов из 100






40
50
60
70
80
85
90
95
100

Отметка
0
1
2
3
4
5
6
7
8
9
10

Приложение 4. Кратковременная самостоятельная работа

Задание №1.
  1. Что нужно сделать, чтобы установить механизм уравновешивания корпуса жатки для работы с копированием рельефа поля?



Задание №2.
  1. Как передаётся движение на нож в режущем аппарате комбайна?



Задание №3.
  1. Что нужно сделать для увеличения или уменьшения частоты вращения мотовила?



Задание №4.
  1. Что нужно сделать при забивании наклонного транспортёра?



Задание №5.
  1. Что нужно делать, если в бункер поступает дроблёное зерно?



Задание №6.
  1. Что нужно делать, если потери зерна недомолотом?



Приложение 5. Обязательные контрольные работы.

Обязательная контрольная работа по теме: «Зерноуборочные комбайны

«ДОН»

Вариант №1

Уровень 1

Выберите правильный ответ

1.Комбайн «ДОН» состоит из следующих основных частей: жатвенная часть, платформа- подборщик, молотилка, устройство для сбора незерновой части, двигатель, ходовая часть.

А) да

Б) нет 1 балл

2.Механизм привода ножа режущего аппарата приводится во вращение цепной передачей от контрприводного вала жатки.

А) да

Б) нет 1 балл

3.Молотильный барабан приводится во вращение от отбойного битера через клиноременной вариатор.

А) да

Б) нет 1 балл

4.Для реверсивного вращения наклонного транспортёра служит предохранительная муфта.

А) да

Б) нет 1 балл

5.Мотовило, какого типа выпускают для жаток захватом 6м?

А) универсальное, пятилопастное, с жёсткими пальцами.

Б) универсальное, пятилопастное, с пружинными пальцами и двухсторонним эксцентриковым механизмом.

В) универсальное, шестилопастное, с пружинными пальцами.

Г) универсальное, шестилопастное, с двухсторонним эксцентриковым механизмом. 2 балла

6.Для чего предназначен уравновешивающий механизм жатки?

А) для выравнивания корпуса жатки при монтаже её с наклонной камерой.

Б) для создания определённых условий копирования рельефа поля при работе с опорой жатки на копирующие башмаки.

В) для уравновешивания жатки при работе без копирования рельефа поля.

Г) для устранения перекоса жатки относительно молотилки. 2 балла

7.В каком ответе полно и правильно представлены составные части молотильного устройства комбайна?

А) корпус молотилки, бильный молотильный барабан, подбарабанье, механизм регулировки подбарабанья.

Б) бильный молотильный барабан, подбарабанье, механизм регулировки подбарабанья.

В) бильный молотильный барабан, подбарабанье, камнеуловитель, механизм регулировки подбарабанья.

Г) корпус, камнеуловитель, молотильный барабан. 2 балла
  1. Какое количество клавиш входит в соломотряс комбайна «Дон-1500»?

А) три.

Б) четыре.

В)пять.

Г) шесть. 2 балла

9.Для чего предназначен распределительный шнек домолачивающего устройства?

А) для подачи массы от жатки к молотильному аппарату и распределения её по ширине барабана.

Б) для подачи вороха из домолачивающего устройства в молотилку и распределения его по ширине стрясной доски.

В)для подачи вороха после молотильного аппарата в домолачивающее устройство и распределения по всей ширине.

Г) для подачи вороха после молотильного аппарата на соломотряс. 2 балла

10.В каком ответе полностью и правильно перечислены составные части верхнего решётного стана?

А) грохот, надставка, жалюзийное решето.

Б) два борта, жалюзийное решето, удлинитель решета, механизм открытия жалюзей решета и удлинителя.

В) два борта, жалюзийное решето, удлинитель решета, механизм открытия

жалюзей решета, вентилятор.

Г) транспортная доска, пальцевая решётка, удлинитель. 2 балла

Уровень 2.

Дополните:

11.Промежуточное устройство между жаткой и наклонной камерой называют……………. ……… 3 балла

12.Хлебную массу к подбирающему транспортёру подборщика

прижимает … 3 балла

13.Количество сигнализаторов уровня заполнения бункера равно 3 балла

14.Механизм, закрывающий копнитель называется 3 балла

Установите соответствие:

15.

Узел Параметр
  1. отбойный битер а) цепочно-скребковый
  2. элеватор б) фрикционные, нажимные
  3. насос гидросистемы в) шестилопастной

рулевого управления г) аксиально-поршневой
  1. диски тормозов д) шестерённый
  2. гидромотор е) аксиально-плунжерный



16. 4 балла

Регулировка Способ выполнения
  1. наклон граблин мотовила а) рукояткой



  1. частота вращения барабана б) автоматически
  2. зазор между пальцами в) длиной тяг

и днищем проставки г) вариатором
  1. установочный зазор между д) перемещением ведомого

барабаном и декой вала


Уровень 3

Дать свободно конструируемый ответ:

17. При работе комбайна в системе объёмного гидропривода ходовой части необходимо контролировать следующие параметры:………………..... 5 баллов

18. Первая замена фильтрующих элементов объёмного гидропривода производится через……………………………………………… 5 баллов

19. Механизм управления гидростатическим приводом установлен…... 5 баллов

20. Дифференциал комбайна «Дон» располагается 5 баллов

21 Предохранительные клапаны, установленные в гидросистеме служат… ………………………………… 5 баллов

22. Гидросистема комбайна состоит из следующих систем 5 баллов

Уровень4

23.Заполните таблицу. 10 баллов

Неисправность
Способ устранения

Износ фрикционных дисков тормозов до толщины 9,5 мм




24.



12 баллов

Неисправность
Причины возникновения
Способ устранения

В бункер поступает засорённое зерно







25.




12 баллов

Неисправность
Причины возникновения
Способ устранения

Медленный подъём рабочих органов








Эталон ответов Вариант № 1

Выберите правильный ответ.

1
Да
1балл

2
Нет
1балл

3
Да
1балл

4
Нет
1балл

5
Б
2балла

6
Б
2балла

7
Б
2балла

8
В
2балла

9
Б
2балла

10
Б
2балла

Дополните. 3 балла

11……….. проставкой 12………….. нормализатор 13……………..трём 14………………механизмом закрытие заднего клапана копнителя

Установите соответствие. 4 балла

15.
1 -в
2 - а
3-д
4-6
5-е

16.
1-6
2 - г
3 - а
4 - в



Дайте свободно конструируемый ответ. 5 баллов

17……………………разряжение во всасывающей магистрали подпитки, температуру рабочей жидкости, загрязнение фильтра 18………………….через 10 часов работы 19………………….в кожухе рулевой колонки 20……………….. в коробке передач 21………………….. для ограничения максимально давления в системах 22…………………. трёх независимых систем


Заполните таблицу 23. 10 баллов

Неисправность
Способ устранения

Износ фрикционных дисков тормозов до толщины 9,5 мм
Переставить шарики в мелкие лунки нажимных дисков


24. 12 баллов

Неисправность
Причины возникновения
Способ устранения

В бункер поступает засорённое зерно
Недостаточен воздушный поток от вентилятора. Чрезмерно открыты жалюзи верхнего и нижнего решёт
Увеличить частоту вращения вентилятора. Уменьшить степень открытия жалюзей решёт

25.



12 баллов

Неисправность
Причины возникновения
Способ устранения

Медленный подъём рабочих органов
Повышенные утечки масла в насосе. Пониженное давление в системе
Заменить насос. Отрегулировать клапан на давление 12,5 МПа

Сумма всех баллов теста: N = 100 баллов


Ключ теста

Кол-во бал. из 100
0
От 1

–

до 20
21

-

41
41

-

50
51

-

60
61

-

70
71

-

80
81

-

85
86

-

90
91

-

95
96

-

100

Отметка
0
1
2
3
4
5
6
7
8
9
10



Приложение 6. Постановка технических задач
