Вихревые насосы


Вихревой Вихревые насосы (рис. 2.28) относится относятся к машинам динамического типа. В нем них используется принцип перемещения жидкости между корпусом 1 и ротором 2 за счет вращения последнего. Благодаря касательным напряжениям, возникающим на поверхности ротора, жидкость вовлекается в движение, причем слои, прилегающие к ротору, имеют максимальную скорость, а слои, прилегающие к корпусу, — скорость, равную нулю. Касательные напряжения на поверхности корпуса тормозят движение, поэтому эта поверхность должна быть гладкой. Поверхность ротора должна быть, напротив, шероховатой, чтобы обеспечить максимальную передачу энергии прилегающей жидкости. Для этого поверхность ротора снабжена радиальными лопатками 3, между которыми возникают вихревые течения (вызванные главным образом центробежными силами), обусловливающие большие значения турбулентных касательных напряжений в зазоре. Ротор тщательно уплотнен как по торцевым поверхностям, так и по вершинам лопаток на участке между всасывающим 4 и нагнетательным 5 патрубками. Вал 6, вращающийся с частотой n, также имеет уплотнение.

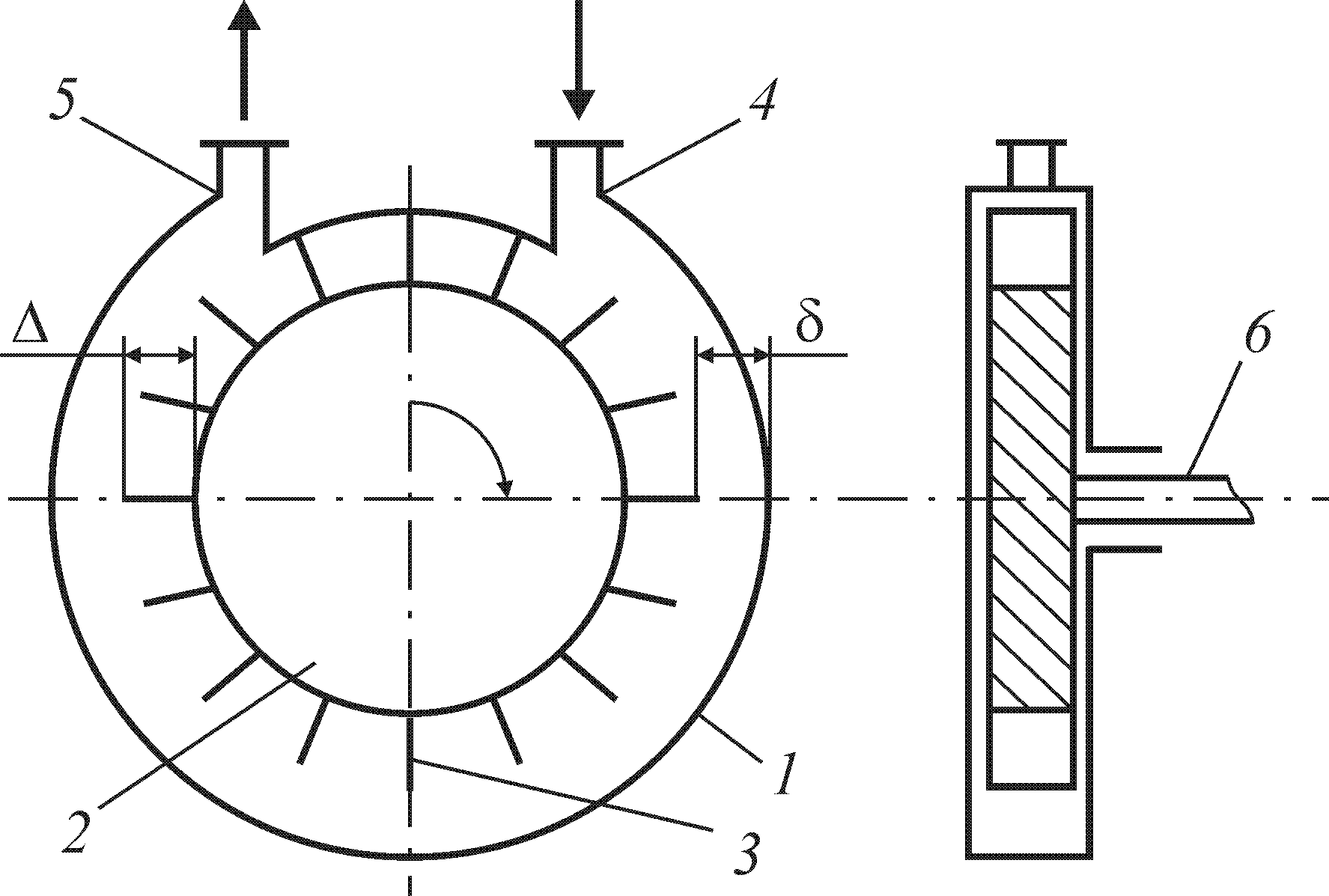

Рис. 2.28. Схема вихревого насоса:
1 — корпус; 2 — ротор; 3 — лопатки;
4 — всасывающий патрубок;
5 — нагнетательный патрубок; 6 — вал

Производительность насоса (без учета утечек)

Q = v ×  B ×  d , (6.3.2.19)

где v — средняя скорость жидкости в зазоре; В — ширина ротора; d — радиальный зазор (расстояние от кончиков лопаток до корпуса, см. рис. 2.28).

Напор насоса

, (2.20)

где R — радиус поверхности ротора (по основанию лопаток); D — радиальный размер (высота) лопаток; u0 — окружная скорость поверхности ротора ; l1 — коэффициент гидравлического трения на поверхности ротора с лопатками; l2 — коэффициент гидравлического трения на поверхности корпуса.

Эффективная (потребляемая) мощность

, (2.21)

где r — плотность перекачиваемой жидкости; hм — механический КПД, учитывающий потери на трение деталей насоса в уплотнениях.

Коэффициент полезного действия вихревого насоса



растет с увеличением коэффициента l1. Это достигается подбором оптимального шага и высоты лопастей.

Для регулирования производительности вихревого насоса применяют те же методы, что и для других насосов лопастного типа: дросселирование, байпасирование и изменение частоты вращения ротора.

Таблица 2.6

Основные технические данные вихревых насосов
типа ВК (ВКС, ВКО)

Марка насоса
Подача, м3/ч
Напор,
м
Мощность, кВт

ВК 1/16
3,6
16
1,5

ВК 2/26А
7,2
26
5,5

ВК 2/26АБ-2Г
7,2
26
5,5

ВК 2/26Б
7,2
26
5,5

ВК 2/26Б-2Г
7,2
26
5,5

ВК 2/26К
7,2
26
5,5

ВКС 2/26АБ-2Г
7,2
26
5,5

ВКС 2/26Б
7,2
26
5,5

ВКС 2/26Б-2Г
7,2
26
5,5

ВКО 1/16
3,6
16
1,5

ВК02ВКО 2/26А
7,2
26
5,5

ВК 4/28ДБ-2Г
14,4
28
7,5

ВК 4/28Б
14,4
28
7,5

ВК 4/28Б-2Г
14,4
28
7,5

ВК 4/2йЛ28Л-2Г
14,4
28
7,5

ВКС 1/16
3,6
16
1,5

ВКС 4/28АБ-2Г
14,4
28
7,5

ВКС 4/28Б
14,4
28
7,5

ВКС 4/28Б-2Г
14,4
28
7,5

ВКО 4/28А
14,4
28
7,5

ВК 5/32А
18
32
11,0

ВК 5/32АБ-2Г
18
32
11,0

ВК 5/32Б
18
32
11,0

ВК 5/32Б-2Г
18
32
11,0

ВК 5/32К
18
32
11,0

ВК 5/32К-2Г
18
32
11,0

ВКС 5/32А
18
32
11,0

ВКС 5/32АБ-2Г
18
32
11,0

ВКС 5/32Б
18
32
11,0

ВКС 5/32Б-2Г
18
32
11,0

ВК0О 5/32А
18
32
11,0

ВК 10/45А
36
45
30,0

ВК 10/45Б
36
45
30,0

ВК 10/45К
36
45
30,0

ВКС 10/45А
36
45
30,0

ВКС 10/45Б
36
45
30,0

ВКО 010/45А
36
45
30,0

Перекачиваемые среды: А — вода для технических нужд, Б — негорючие и нетоксичные жидкости,
