Параллельное и последовательное соединения центробежных насосов
Параллельное включение насосов
Если подобрать насос достаточной производительности не удается, либо производительность наиболее подходящего насоса чрезмерно велика, и КПД при регулировании байпасированием оказывается очень низким, то возможна установка в сети двух или более параллельно работающих насосов. Варианты соединения нагнетателей с разными характеристиками изложены в специальной литературе [6, 9].

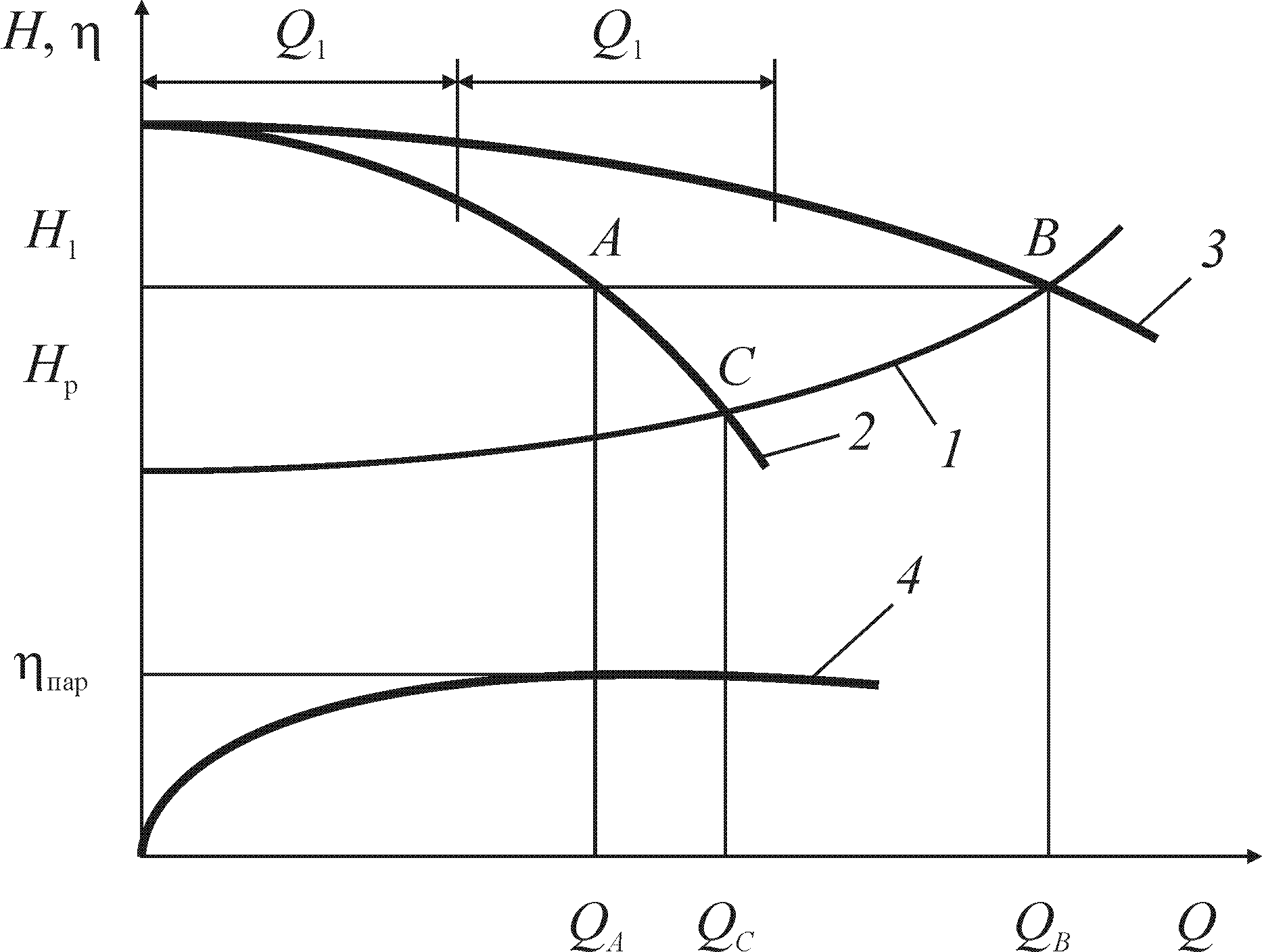

Рис. 2.10. Параллельное соединение насосов:
1 — характеристика сети; 2 — характеристика одного насоса;
3 — суммарная характеристика двух одинаковых насосов, включенных параллельно; 4 — КПД одиночного насоса;
А — условная рабочая точка каждого насоса;
В — рабочая точка двух параллельно включенных насосов;
С — рабочая точка одиночного насоса
На рис. 2.10 показан случай параллельного соединения двух одинаковых насосов, когда сопротивлением участка трубопровода, смонтированного для подключения второго насоса, можно пренебречь.
Суммарная характеристика строится следующим образом. На оси ординат выбирается некоторое значение напора Н1 одиночного насоса, по характеристике 2 насоса определяется производительность одиночного насоса Q1. При параллельном соединении напоры насосов одинаковы, а расходы суммируются, поэтому при значении напора Н1 производительность двух насосов составит 2Q1. Аналогичные построения выполняются для ряда точек, по которым затем строится плавная линия 3, которую и можно считать суммарной характеристикой двух одинаковых насосов, включенных параллельно.
При работе одиночного насоса рабочей является точка С (пересечение линий 1 и 2), ей соответствует расход QС. При установке второго насоса рабочая точка В находится как пересечение линий 1 и 3, ей соответствует расход QВ, который в общем случае не равен 2QС. Это связано с тем, что при увеличении расхода через сеть потери напора в ней возрастают (т. е. характеристика сети 1 — возрастающая функция).
Производительность каждого из параллельно включенных насосов можно найти аналитически как QА = , а также из графика, проводя горизонталь из точки В до пересечения с характеристикой 2 одиночного насоса в точке А. Каждый из двух насосов работает с подачей QА, по которой и следует находить КПД насосов. Общий КПД установки есть отношение полезной мощности Nпол = gQВHр к затраченной двумя насосами

Подобным образом можно построить характеристику трех и более параллельно включенных насосов.
Последовательное включение насосов
В насосных установках иногда приходится с целью повышения давления устанавливать насосы последовательно, т. е. нагнетательный трубопровод одного насоса присоединяют к всасывающему патрубку следующего насоса. Таким образом, происходит сложение напоров, развиваемых насосами при выбранной производительности (рис. 2.11).
Общая характеристика 3 насосов получается суммированием ординат (напоров) Н1 одиночных насосов при произвольно задаваемых подачах Q1. При работе одиночного насоса рабочей является точка С (пересечение линий 1 и 2), ей соответствует напор НС. При установке последовательно второго насоса рабочая точка В находится как пересечение линий 1 и 3; ей соответствует напор НВ, который в общем случае не равен 2НС. Это связано с тем, что характеристика сети 1 сильно отклоняется от вертикали (удвоение напора могло бы происходить в случае строго вертикальной характеристики сети, что практически имеет место при очень большом приведенном коэффициенте сопротивления сети). В результате при увеличении напора происходит и возрастание расхода (QВ > QC).

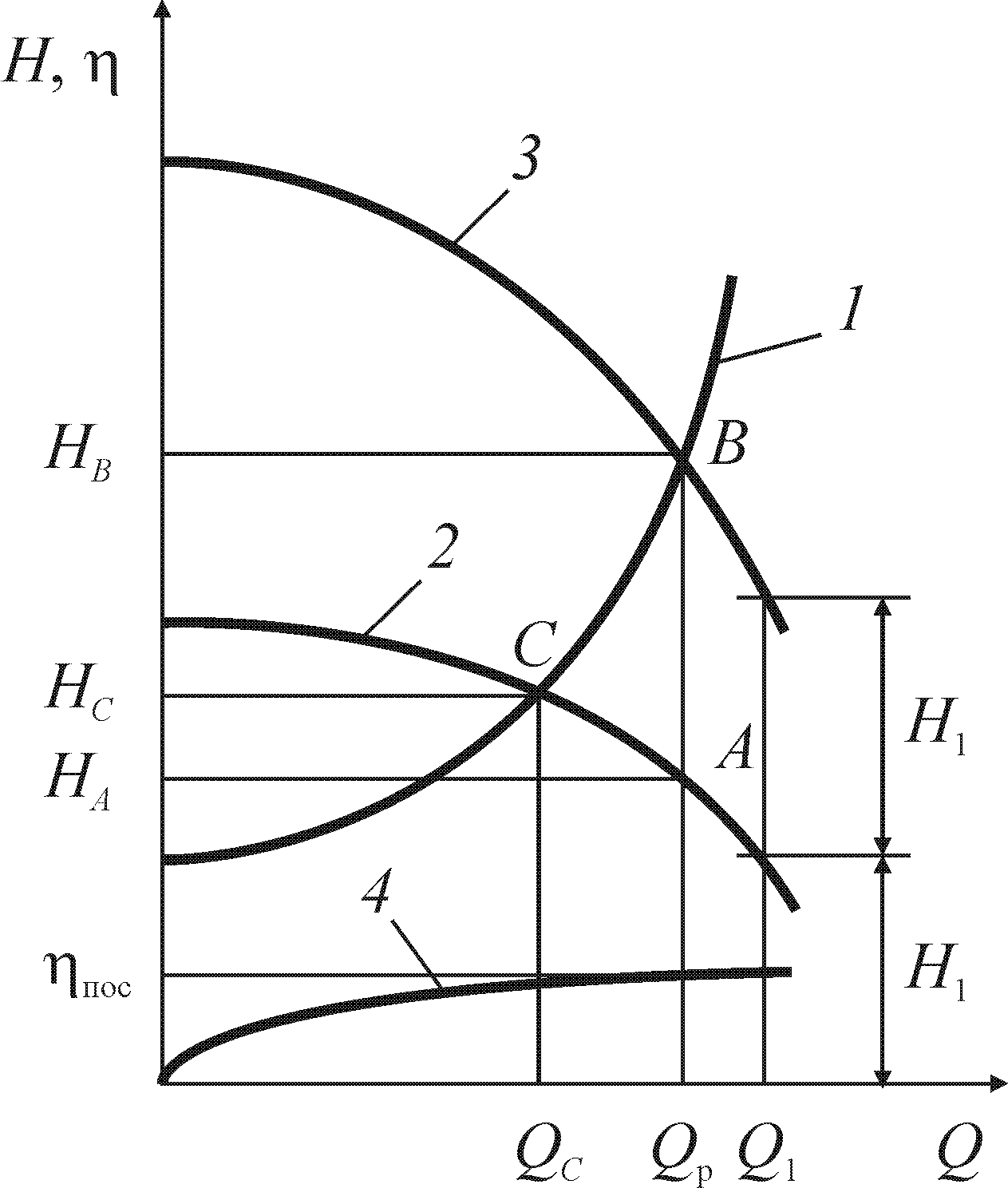

Рис. 2.11. Последовательное соединение насосов:
1 — характеристика сети; 2 — характеристика одного насоса;
3 — суммарная характеристика двух одинаковых насосов, включенных последовательно; 4 — КПД одиночного насоса;
А — условная рабочая точка каждого насоса;
В — рабочая точка двух последовательно включенных
насосов; С — рабочая точка одиночного насоса
Напор каждого из последовательно включенных насосов можно найти аналитически как НА = , а также из графика, проведя вертикаль из точки В до пересечения с характеристикой 2 одиночного насоса в точке А. Каждый из двух насосов работает с подачей QА = QВ = Qр, по которой и следует находить КПД насосов. Общий КПД установки h есть отношение полезной мощности Nпол = r gQрHВ к затраченной двумя насосами

Из двух схем подключения выбирают ту, которая обеспечивает наибольший КПД.
Неустойчивость работы. Помпаж.
В системах, состоящих из центробежных или осевых машин, подключенных к сети, могут возникать изменения режимов, обусловленные случайными срывами вихрей с кромок лопастей, резким изменением потребляемого расхода и другими флуктуациями. Такие причины выводят систему из «равновесного» состояния. Если при снятии этих возмущающих причин система приходит в исходное состояние, то она устойчива. При определенном сочетании форм характеристик машины и сети снятие возмущений не приводит к устойчивому равновесию, и в системе возбуждаются самопроизвольные колебания подачи, напора и мощности машины, т. е. автоколебания, или помпаж. Помпаж происходит у насосов, имеющих кривую H = f (Q) с западающей левой ветвью (тихоходные центробежные насосы) или с седлообразной (осевые насосы).
Для объяснения причины помпажа рассмотрим примеры (рис. 2.12). Для насоса, имеющего падающую характеристику (рис. 2.12, а), при случайном увеличении подачи на величину dQ напор, необходимый для работы сети (точка 1), оказывается больше напора насоса (точка 2), сеть как бы тормозит работу насоса, и система стремится вернуться в первоначальный режим (точка А). Если же произошло случайное уменьшение подачи на величину dQ, то напор насоса (точка 3) превысит сопротивление сети (точка 4) и подача насоса увеличится, а режим работы вернется к точке А. Такая работа насоса называется устойчивой, а условие устойчивости имеет вид

![]() | ![]() |
а | б |

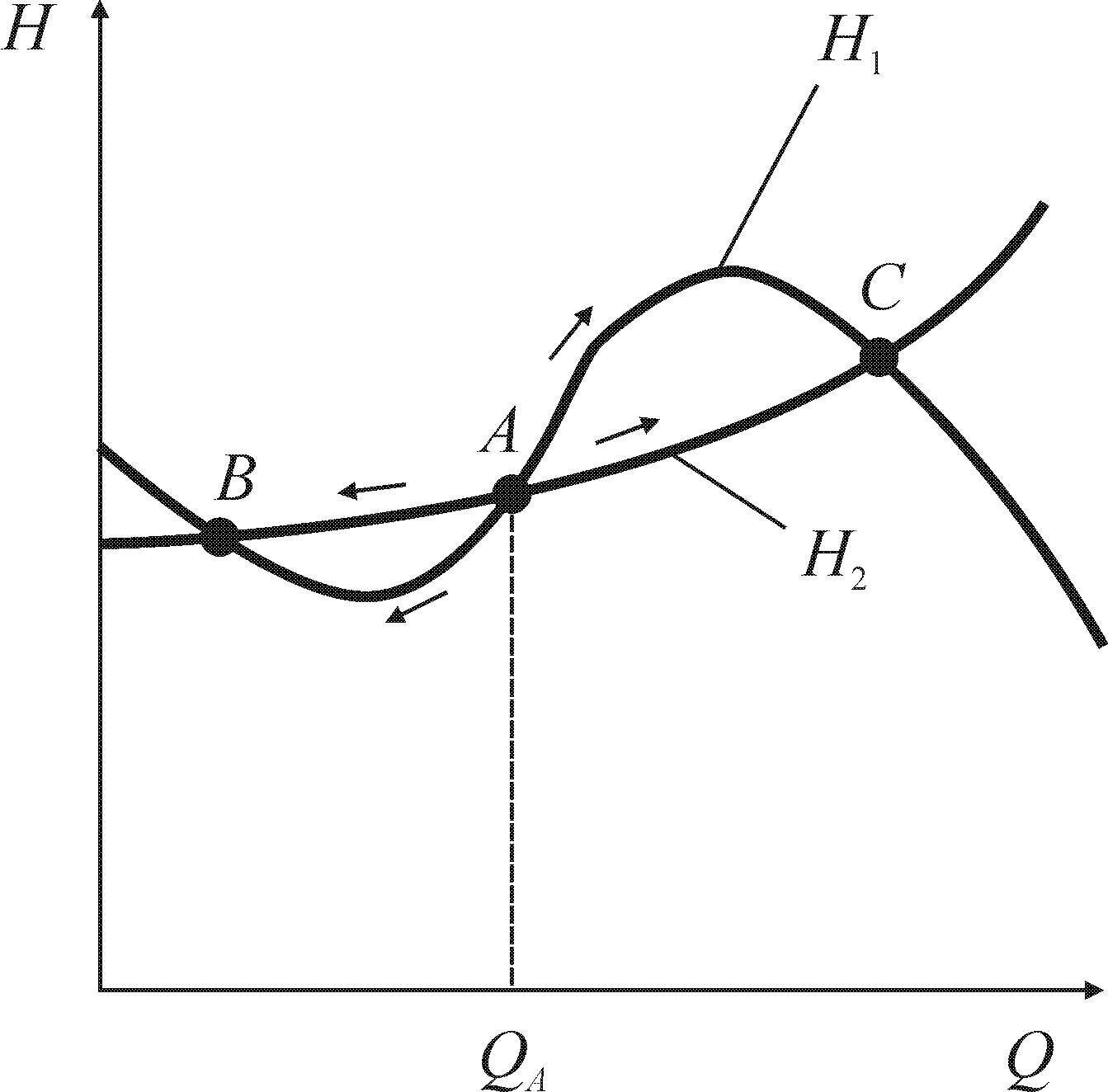

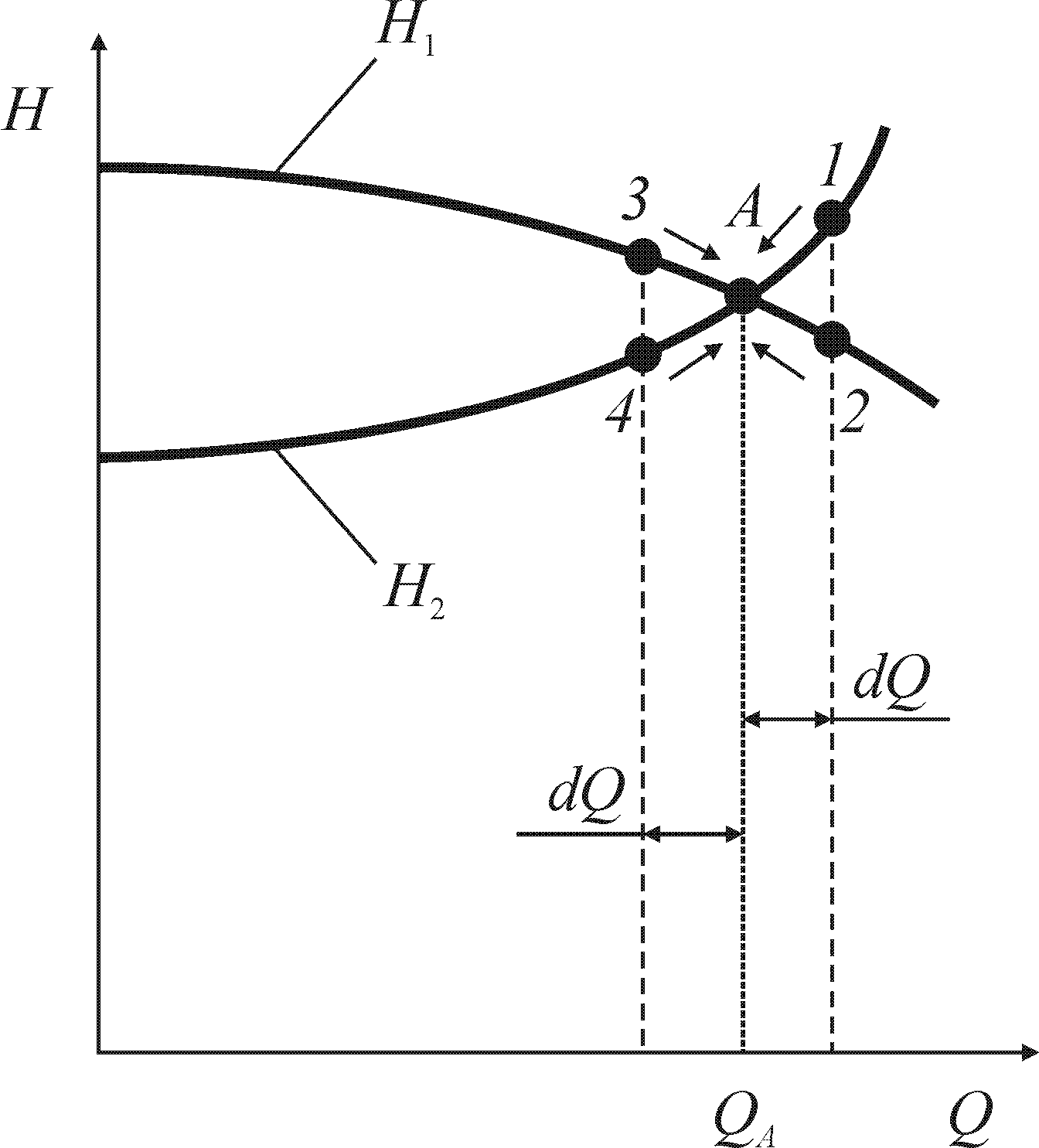

Рис. 2.12. К анализу устойчивой работы насоса в сети:
а) насос с падающей характеристикой;
б) насос с седлообразной характеристикой;
H1 — характеристика насоса; H2 — характеристика сети
Для насоса с седлообразной характеристикой (рис. 2.12, б) это условие не выполняется в точке А, поэтому режим работы в этой точке неустойчивый, а в точках В и С — устойчивый.
Краткая характеристика основных типоразмеров центробежных насосов для химической и нефтехимической промышленности
Все центробежные насосы для химических и нефтехимических производств по расположению рабочего колеса и опор относительно друг друга можно разделить на два класса: консольные (рабочее колесо насажено на консольную часть вала, находящегося в отдельной стойке) и межопорные (рабочие колеса расположены между опорами вала).
По установленной классификации химические насосы подразделяются на типы и исполнения по конструктивным и эксплуатационным признакам.
К конструктивным признакам относятся:
- соединение рабочих органов с электродвигателем (насосы на отдельной стойке и моноблочные, рабочее колесо которых насажено непосредственно на вал электродвигателя);
- расположение рабочих органов относительно жидкости в питающей емкости (выносные и погружные насосы, в последнем случае рабочее колесо погружено в емкость с жидкостью);
- уплотнение вала (насосы с уплотнением и бессальниковые);
- положение оси вала (горизонтальное или вертикальное);
- материал проточной части (сталь, чугун, титан, неметаллические материалы).
К эксплуатационным признакам относятся:
- температура перекачиваемой жидкости;
- содержание в ней твердых частиц;
- давление на входе в насос.
В ГОСТ 10168–75 выделено шесть основных типов насосов:
1) Х — химический консольный на отдельной стойке;
2) АХ — химический консольный на отдельной стойке для перекачивания абразивных жидкостей;
3) ХГ — химический герметичный моноблочный с электродвигателем;
4) ХП — химический погружной;
5) ХПА — химический погружной для перекачивания абразивных жидкостей;
6) ПХП — химический погружной с выносными опорами для перекачивания пульп.
В обозначение типоразмерного ряда насосов с вертикальной осью вала (кроме погружных насосов) входит буква В — ХВ, АХВ, ХГВ; в обозначение типоразмерного ряда насосов с обогревом корпуса входит буква О — ХО, АХО, ХПО, ХПАО, ПХПО.
Материал проточной части насоса условно обозначается буквами, представленными в таблице 2.1.
Таблица. 2.1
Условное обозначение материала
проточной части химических насосов
Условное обозначение | Материал |
А | Углеродистая сталь, чугун |
Д | Хромистая сталь |
К | Хромоникелевая сталь |
Е | Хромоникельмолибденовая сталь |
М | Хромоникелькремниевая сталь |
И | Хромоникельмолибденомедистая сталь |
Т | Титан |
Н | Никелевые сплавы |
Л | Ферросилид |
Р | Резина |
П | Полимерные материалы |
Ф | Фарфор, керамика |
Г | Графит |
Э | Различные покрытия |
Б | Бронза |
Ю | Алюминий |
Уплотнение вала имеет буквенно-цифровое обозначение: мягкий сальник — 1; одинарное торцевое — 2в; двойное торцевое — 2г; торцевое с сильфоном — 3а; щелевое — 6; манжетное — 7.
Центробежные горизонтальные химические насосы типа Х (табл. 2.2) предназначены для перекачивания нейтральных и агрессивных жидкостей плотностью до 1850 кг/м3 с содержанием твердых частиц размером не более 2 мм до 0,2 массс. %. Эти насосы включают в себя три типоразмерных ряда: насосы обычного применения, насосы для облегченной работы (в таких насосах не подается затворная жидкость в узел уплотнения), моноблочные насосы.
Маркировка химических насосов состоит из следующих элементов: обозначения диаметра напорного патрубка, уменьшенного в 25 раз; обозначения типоразмерного ряда Х (у моноблочных насосов ХМ); обозначения коэффициента быстроходности (через знак умножения указывают число ступеней); обозначения исполнения насоса по материалу проточной части, диаметру рабочего колеса, типу уплотнения; далее следуют индексы насосов для облегченных условий работы.
Для изменения области применения по производительности и напору насосы каждого ряда изготавливают с рабочими колесами трех диаметров. Диаметру колеса, обеспечивающему верхнюю кривую Q—H, индекс индекс не присваивают, средней кривой соответствует индекс I, нижней — индекс II (см. рис. 2.14–2.27).
Примеры условного обозначения стандартизованного химического насоса типа Х:
1) Х 8/90: 8 — производительность в м3/ч, 90 — напор в м;
2) 3Х-9ИII-2в-52: 3 — диаметр напорного патрубка в мм, уменьшенный в 25 раз; Х — химический; 9 — коэффициент быстроходности, уменьшенный в 10 раз; И — материал проточной части; II — индекс диаметра рабочего колеса; 2в — тип уплотнения; 52 — индекс насосов для облегченных условий работы;
3) 1,5ХГ-6 ´ 3-2,8-2: 1,5 — диаметр напорного патрубка в мм, уменьшенный в 25 раз; Х — химический; Г — герметичный; 6 — коэффициент быстроходности, уменьшенный в 10 раз; 3 — число ступеней; 2,8 — мощность электродвигателя, кВт; 2 — конструктивное исполнение (в зависимости от давления и температуры перекачиваемой жидкости).
На современном рынке нагнетателей маркировка однотипных насосов, выпускаемых разными производителями, может несколько различаться. С особенностями маркировки насосов можно ознакомиться по каталогам (см. список литературы), а самые современные данные нетрудно найти на сайтах заводов-изготовителей в сети Интернет. Соответствие маркировки некоторых центробежных насосов разных лет выпуска приведено в табл. 2.3.
Таблица. 2.2
Технические характеристики некоторых марок химических насосов и агрегатов
Шифр насоса (агрегата) | Подача, м3/ч | Напор, м | Шифр электродвигателя | Мощность, кВт | Масса насоса, кг | Габаритные размеры агрегата, мм | Масса агрегата, кг |
АХ40-25-160 | 6,3 | 32 | А112М2 | 7,5 | 50 | 1022305410 | 171 |
АХ50-32-160 | 12,5 | 32 | АИР100L2 | 5,5 | 50 | 965305392 | 153 |
АХ50-32-200 | 12,5 | 50 | АИР160S2 | 15 | 60 | 1194305510 | 276 |
АХ65-40-200 | 25 | 50 | АИР160S2 | 15 | 60 | 1214305510 | 276 |
АХ65-50-160 | 25 | 32 | А132М2 | 11 | 48 | 1100305350 | 210 |
АХ100-65-400 | 50 | 50 | А200М4 | 37 | 165 | 1585670715 | 680 |
АХ125-100-315 | 125 | 32 | А200L4 | 45 | 145 | 1640630715 | 630 |
АХ125-100-400 | 125 | 50 | А250S4 | 75 | 170 | 1725685860 | 940 |
АХ125-80-250 | 80 | 20 | АИР160М4 | 18,5 | 105 | 1440430595 | 385 |
АХ200-150-400 | 315 | 50 | А280S4 | 110 | 360 | 2205860965 | 1536 |
АХО40-25-160 | 6,3 | 32 | А112М2 | 7,5 | 53 | 1022305410 | 174 |
АХО50-32-160 | 12,5 | 32 | АИР100L2 | 5,5 | 53 | 965305392 | 156 |
АХО50-32-200 | 12,5 | 50 | АИР160S2 | 15 | 63 | 1194305510 | 279 |
АХО65-40-200 | 25 | 50 | АИР160S2 | 15 | 63 | 1214305510 | 279 |
Х50-32-125Д(Х8/18) | 12,5 | 20 | А100S2 | 4 | 42 | 930418335 | 142 |
Х50-32-125Д | 12,5 | 20 | А100S2 | 4 | 42 | 930418335 | 142 |
Х50-32-250Д | 12,5 | 80 | А180М2 | 30 | 97 | 1407430570 | 383 |
Х65-50-125Д(Х20/18Д) | 25 | 20 | АИР100L2 | 5,5 | 62 | 930418335 | 158 |
Х65-50-125Д | 25 | 20 | А100L2 | 5,5 | 62 | 930418335 | 158 |
Х65-50-160Р-СД | 25 | 32 | А132М2 | 11 | 67 | 1095305458 | 220 |
Х80-50-160Д | 50 | 32 | АИР160М4 | 18,5 | 75 | 1255460500 | 320 |
Х80-50-160Д(Х45/31Д) | 50 | 32 | АИР160М2 | 18,5 | 75 | 1255460500 | 320 |
Х80-50-200Д | 50 | 50 | А180М2 | 30 | 85 | 1250504570 | 400 |
Х80-50-200Д(Х45/55Д) | 50 | 50 | А180М2 | 30 | 85 | 1290504570 | 400 |
Х100-80-160Д | 100 | 32 | А180М2 | 30 | 100 | 1400514550 | 360 |
Х100-80-60Д(Х90/33Д) 18,53000 | 100 | 32 | А180М2 | 30 | 100 | 1400514550 | 360 |
Х150-125-315Д | 200 | 32 | А250S4 | 75 | 200 | 1725704825 | 915 |
Х150-125-315Д | 200 | 32 | А250S4 | 75 | 200 | 1730704815 | 915 |
Х2/30Р-СД | 2 | 30 | А90L2 | 3 | 48 | 1015280353 | 126 |
ХМ32-20-125К5 | 3,15 | 25 | А71В2 | 1,1 | 27,5 | 435200201 | 32,6 |
ХО50-32-250Д | 12,5 | 80 | А180М2 | 30 | 100 | 1407430570 | 386 |
АХ125-100-400 | 125 | 50 | А250S4 | 75 | 170 | 1725685860 | 940 |
АХ125-80-250 | 80 | 20 | АИР160М4 | 18,5 | 105 | 1440430595 | 385 |
АХ200-150-400 | 315 | 50 | А280S4 | 110 | 360 | 2205860965 | 1536 |
АХО40-25-160 | 6,3 | 32 | А112М2 | 7,5 | 53 | 1022305410 | 174 |
АХО50-32-160 | 12,5 | 32 | АИР100L2 | 5,5 | 53 | 965305392 | 156 |
АХО50-32-200 | 12,5 | 50 | АИР160S2 | 15 | 63 | 1194305510 | 279 |
АХО65-40-200 | 25 | 50 | АИР160S2 | 15 | 63 | 1214305510 | 279 |
Х50-32-125Д(Х8/18) | 12,5 | 20 | А100S2 | 4 | 42 | 930418335 | 142 |
Х50-32-125Д | 12,5 | 20 | А100S2 | 4 | 42 | 930418335 | 142 |
Х50-32-250Д | 12,5 | 80 | А180М2 | 30 | 97 | 1407430570 | 383 |
Х65-50-125Д(Х20/18Д) | 25 | 20 | АИР100L2 | 5,5 | 62 | 930418335 | 158 |
Х65-50-125Д | 25 | 20 | А100L2 | 5,5 | 62 | 930418335 | 158 |
Х65-50-160Р-СД | 25 | 32 | А132М2 | 11 | 67 | 1095305458 | 220 |
Х80-50-160Д | 50 | 32 | АИР160М4 | 18,5 | 75 | 1255460500 | 320 |
Х80-50-160Д(Х45/31Д) | 50 | 32 | АИР160М2 | 18,5 | 75 | 1255460500 | 320 |
Х80-50-200Д | 50 | 50 | А180М2 | 30 | 85 | 1250504570 | 400 |
Х80-50-200Д(Х45/55Д) | 50 | 50 | А180М2 | 30 | 85 | 1290504570 | 400 |
Х100-80-160Д | 100 | 32 | А180М2 | 30 | 100 | 1400514550 | 360 |
Х100-80-60Д(Х90/33Д) 18,5 3000 | 100 | 32 | А180М2 | 30 | 100 | 1400514550 | 360 |
Х150-125-315Д | 200 | 32 | А250S4 | 75 | 200 | 1725704825 | 915 |
Х150-125-315Д | 200 | 32 | А250S4 | 75 | 200 | 1730704815 | 915 |
Х2/30Р-СД | 2 | 30 | А90L2 | 3 | 48 | 1015280353 | 126 |
ХМ32-20-125К5 | 3,15 | 25 | А71В2 | 1,1 | 27,5 | 435200201 | 32,6 |
ХО50-32-250Д | 12,5 | 80 | А180М2 | 30 | 100 | 1407430570 | 386 |
Таблица 2.3
Соответствие маркировки некоторых центробежных насосов разных лет выпуска
Тип насосаТип насоса | Тип насоса-аналога | |||
с 1998 г. | до 1998 г. | до 1990 г. | до 1982 г. | |
Горизонтальные насосы | АД2500-62-2 | АД2500-62-2 | Д2000-62 | 18НДС |
Д200-36 | Д200-36 | Д200-36 | 5НДВ | |
АД6300-27 | АД6300-27 | Д6300-27 | | |
АД2000-21-2 | АД2000-21-2 | Д2000-21 | 16НДВ | |
1Д1600-90 | 1Д1600-90 | Д1600-90 | 14НДС | |
1Д315-71 | 1Д315-71 | Д320-70 | 6НДС | |
Консольные насосы | К100-65-200 | К100-65-200 | К90/55 | 4К-8 |
К50-32-125 | К50-32-125 | К8/18 | 1,5К-6 | |
К200-150-315 | К200-150-315 | К290/30 | 8K-12 | |
Консольные насосы | К150-125-315 | К150-125-315 | К160/30 | 6K-8 |
KM100-80-160 | KM100-80-160 | KM90/35 | 4КМ-12 | |
К65-50-160 | К65-50-160 | К20/30 | 2К-6 | |
Фекальные насосы | CM100-65-200/4 | CM100-65-200/4 | СД50/10 | ФГ57,7/9,5 |
2СМ80-50-200/2 | CM80-50-200/2 | СД50/56 | ФГ51/58 | |
2СМ150-125-315а/4 | CM150-125-315а/4 | СД250/22,5 | ФГ216/24 | |
CM150-125-400/4 | CM150-125-400/4 | СД160/45 | ФГ144/46 | |
CM250-200-400/6 | CM250-200-400/6 | СД450/22,5 | ФГ450/22,5 | |
2CM200-150-500a/4 | CM200-150-500a/4 | СД450/56 | ФГ450/57,5 | |
Герметичные насосы | 1ЦГ25/80К-11 | 1ЦГ25/80К-11 | 3ХГ-6Е-14 | ЦНГ-69 |
1ЦГ12,5/50К-4 | 1ЦГ12,5/50К-4 | 2ХГ-3К-14 | ЦНГ-68 | |
1ЦГ6,3/32К-2,2 | 1ЦГ6,3/32К-2,2 | 1,5ХГ-6К-2,8 | ЦНГ-70М-1 | |
1ЦГ6,3/20К-1,1 | 1ЦГ6,3/20К-1,1 | 1,5ХГ-6К-2,8 | ЦНГ-70М-1 | |
4ЦГ50/80К-11 | 4ЦГ50/80К-11 | 2ХГ-12К-14 | ЦНГ-71 | |
Химические насосы | АХ200-150-400 | АХ200-150-400 | АХ280/42 | |
АХ65-50-160 | АХ65-50-160 | АХ20/31 | 2Х-6 | |
АХ65-40-200 | АХ65-40-200 | АХ20/53 | 2Х-4 | |
АХ100-65-315 | АХ100-65-315 | АХ45/31 | 3Х-9 | |
АХ100-65-400 | АХ100-65-400 | АХ45/54 | 3АХ-6 | |
АХ125-80-250 | АХ125-80-250 | АХ90/19 | | |
АХ125-100-400 | АХ125-100-400 | АХ90/49 | 4АХ-9 | |
АХ250-200-315 | АХ250-200-315 | АХ500/37 | | |
АХП50-32-200 | АХП50-32-200 | АХП8/40 | | |
АХП65-50-160 | АХП65-50-160 | АХП20/31 | | |
АХ50-32-200 | АХ50-32-200 | Х8/60 | | |
Х80-50-200 | Х80-50-200 | Х45/54 | 3Х-6 | |
АХ125-100-315 | АХ125-100-315 | АХ90/33 | 4АХ-12 | |
АХ50-32-160 | АХ50-32-160 | АХ8/30 | 1,5Х-4 | |
АХ40-25-160 | АХ40-25-160 | Х3/40 | | |
Х200-150-315 | Х200-150-315 | Х280/29 | 8Х-12 | |
Х150-125-400 | Х150-125-400 | Х160/49 | 5Х-12 | |
Х150-125-315 | Х150-125-315 | Х160/29 | 6Х-9 | |
Х100-65-315 | Х100-65-315 | Х90/140 | | |
Х100-65-250 | Х100-65-250 | Х90/85 | 4Х-6 | |
Х100-80-160 | Х100-80-160 | Х90/33 | 4Х-12 | |
АХП100-65-400 | АХП100-65-400 | АХП45/54 | | |
Х80-65-160 | Х80-65-160 | Х45/31 | 3Х-9 | |
Х65-50-160 | Х65-50-160 | Х20/32 | 2Х-6 | |
Х65-50-125 | Х65-50-125 | Х20/18 | 2Х-9 | |
Х50-32-125 | Х50-32-125 | Х8/18 | 1,5Х-6 | |
Х100-65-200 | Х100-65-200 | Х90/49 | 4Х-9 |
