Заготівельні операції


Методом холодної штамповки з прокату чорних металів (наприклад, сталь чи чавун), алюмінію чи латуні виготовляють більшість елементів СП. Операції розрізання широких заготовок на заготовки, з яких беспесередньо виготовляють деталі, називаються заготівельними. При цьому найчастіше використовують рулонний матеріал затовшки 0,5—1,5 мм (шириною до 1,5 м), різку якого здійснюють на дискових ножицях. Схема їх наведена на рис.1.

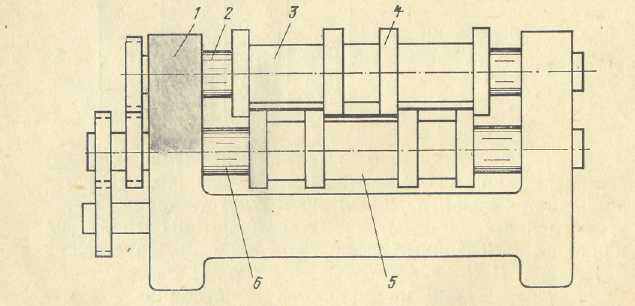

Рис.1 - Дискові ножиці

Згідно з рис.1, до станини 1 вмонтовано рухомі вали 2. Між дисковими ножами 4 закріплено розпорні втулки 3, довжина яких визначає розмір заготовки. Якщо вказану схему модернізувати гумовими ущільнювачами, розміщеними додатково на втулках, що призначені для строгої фіксації заготовки, то можна одержати досить прецизійний інструмент з точністю зрізу до 0,05 мм. Кутова швидкість дискових ножиць досягає 1,5 м/с, завдяки чому продуктивність їх роботи є високою. Верстат з ножицями нерідко оснащений спеціальним пристроєм, що перемотує вже роз­різаний матеріал на секцій­ні котушки і запускає у виробництво.

Для розкрою листових заготовок використовують гільйотинні ножиці. Їх конструкція загальновідома, тому наводити відповідний рисунок немає потреби. Достатньо нагадати, що вони складаються із станини, на якій вмонтований нижній нерухомий ніж, і верхнього ножа, дещо відхиленого на незначний кут стосовно нижнього (для зменшення зусиль різання). Гільйотинні ножиці обмежені в плані товшини заготовки. Розрахунок максимальної товщини листа заготовки, що є допустимою для різання такими ножицями, здійснюють за емпіричною формулою:

,

де S – максимальна товщина матеріалу, що підлягає різанню, за паспортом гільйотинних ножиць;

ср - опір зрізу за паспортом ножиць;

’ср - опір зрізу для даного матеріалу.

Допустимі відхилення на ширину заготовок (що залежать від товшини листа і ширини заготовки) наведені в табл.1.

Таблиця 1 - Допуски на ширину смуг заготовок.

Товшина

матеріалу,мм

Ширина смуги стрічки, мм

До 50
50-100
100-200
200-300
300

0,5
0,25
0,5
0,75
1
1

0,5-1
0,5
0,75
1
1
1

2
0,75
0,75
1
1,25
1,5

3
1
1
1,25
1,5
1,5

4
1
1,25
1,5
1,5
2

5
1
1,25
1,5
1,5
2


Порівнюючи гільйотинні й дискові ножиці, можна відзначити перевагу дискових (значна продуктивність, вища точність). Проте в них є і недоліки – невисока стійкість ножів і складна первинна наладка.

Розмір і конфігурація заготовок, що відрізаються ножицями, залежать від подальшої технології виготовлення деталі. Найчастіше такі заготовки призначені для подальшої холодної штамповки. Перед штамповкою складають карти розкрою матеріалу. При цьому застосовують графічне моделювання – з шільного паперу вирізають макети деталей, намагаючись розташувати їх на смузі матеріалу найбільш раціонально, мінімізуючи витрати матеріалу. Є кілька правил раціонального розкрою. По-перше, деталі на смузі треба розташовувати таким чином, щоб ширина смуги була максимальною, а відстань між деталями – мінімальною. По-друге, ширина смуги має бути рівною чи кратною ширині листа, з якого вона вирізається. Іноді, коли форма деталі не зручна для шільного впорядкування (наприклад, сферична), деталі групують на карті розкрою у кілька рядків на смузі. На рис.2 наведено різні варіанти розкрою матеріалу. Як можна побачити, варіанти а) і б) демонструють вплив складної конфігурації деталі на зменшення ефективності розкрою, варіанти в) показують максимальне зменшення витрат матеріалу внаслідок вибору простої форми заготовки.

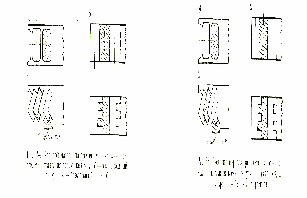

Рис.2 - Розкрій матеріалу


Для визначення якості розкрою зручно застосовувати так званий коефіцієнт використання матеріалу:

F = (mn)/M,

де m – маса деталі, що вирізається; n – число деталей у смузі; M – маса смуги. Ознакою доброго розкрою є близкість вказаного коефіцієнта до одиниці.

Контрольні запитання

1. Види холодної штамповки.

2. Переваги холодноштамувальних методів.

3. Заготівельні операції.

4. Переваги й недоліки дискових і гільйотинних ножиць.

5.Обмеження за товшиною матеріалу для дискових ножиць.

6. Карти розкрою.
